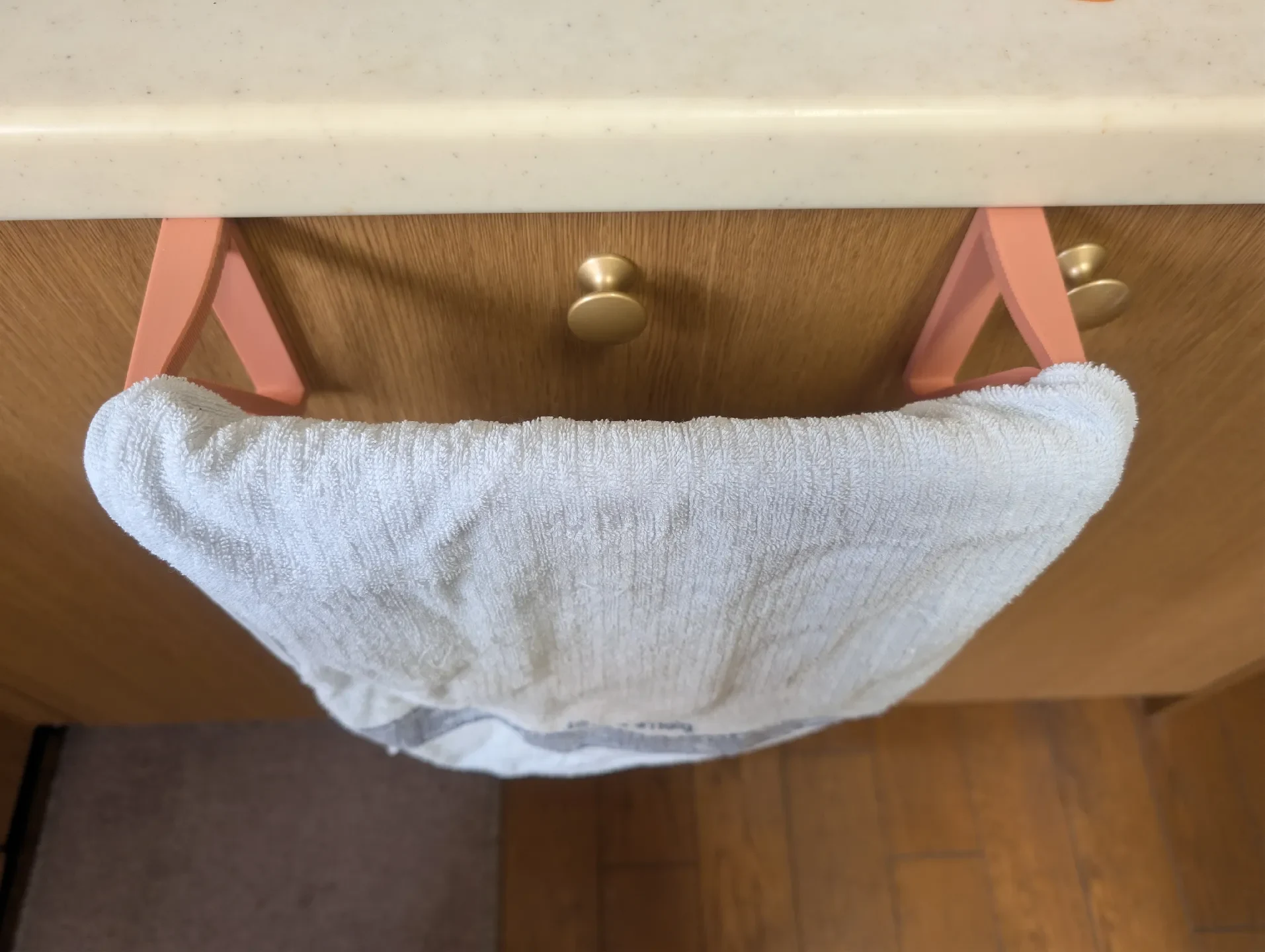

Вешалка для полотенец (Вешалка для полотенец на кухне на...

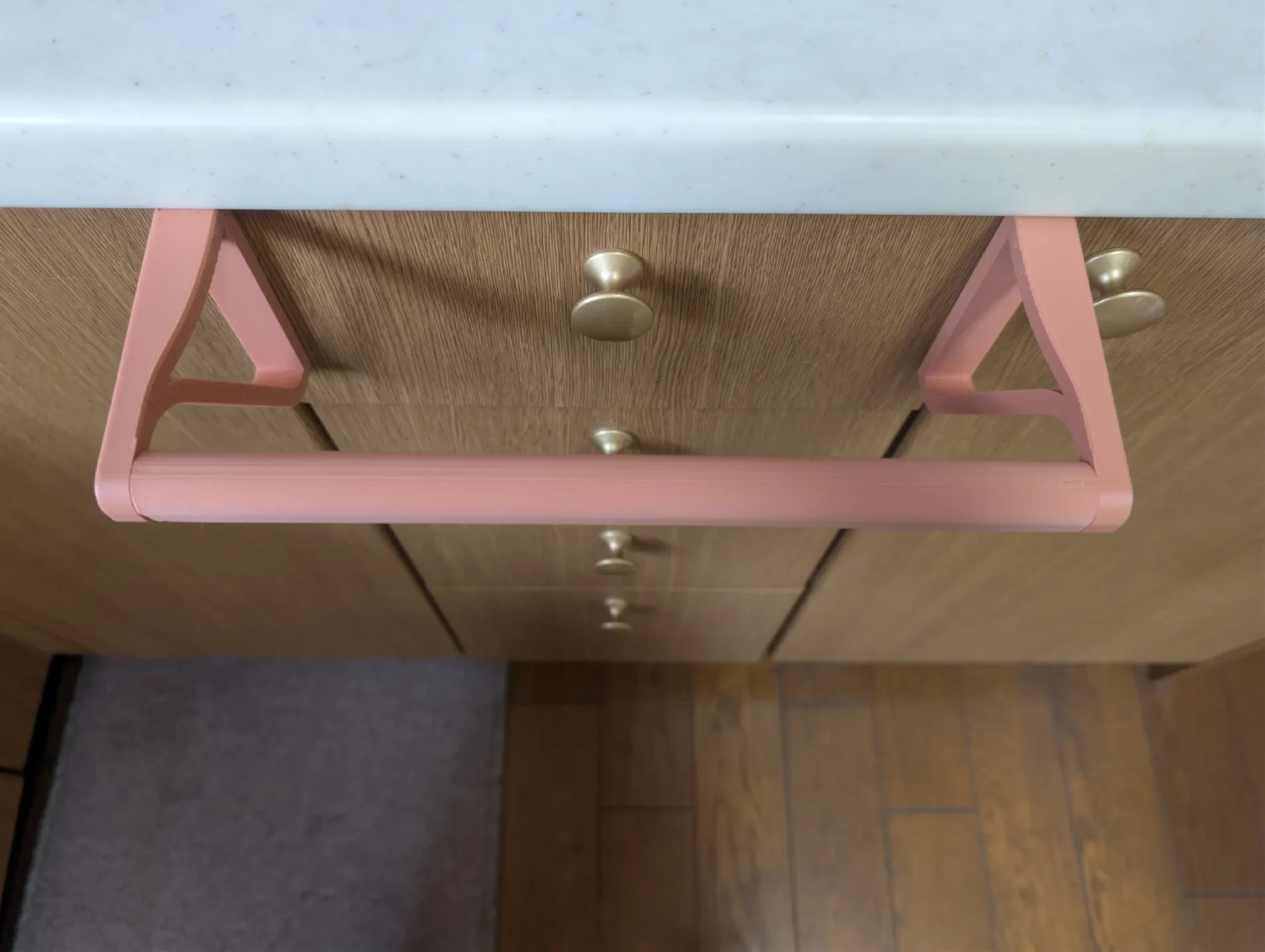

Обновлен мой первоначальный дизайн для увеличения жесткости вешалки.
Изменить размеры
Вы можете отрегулировать размеры модели в соответствии с размером вашего ящика.

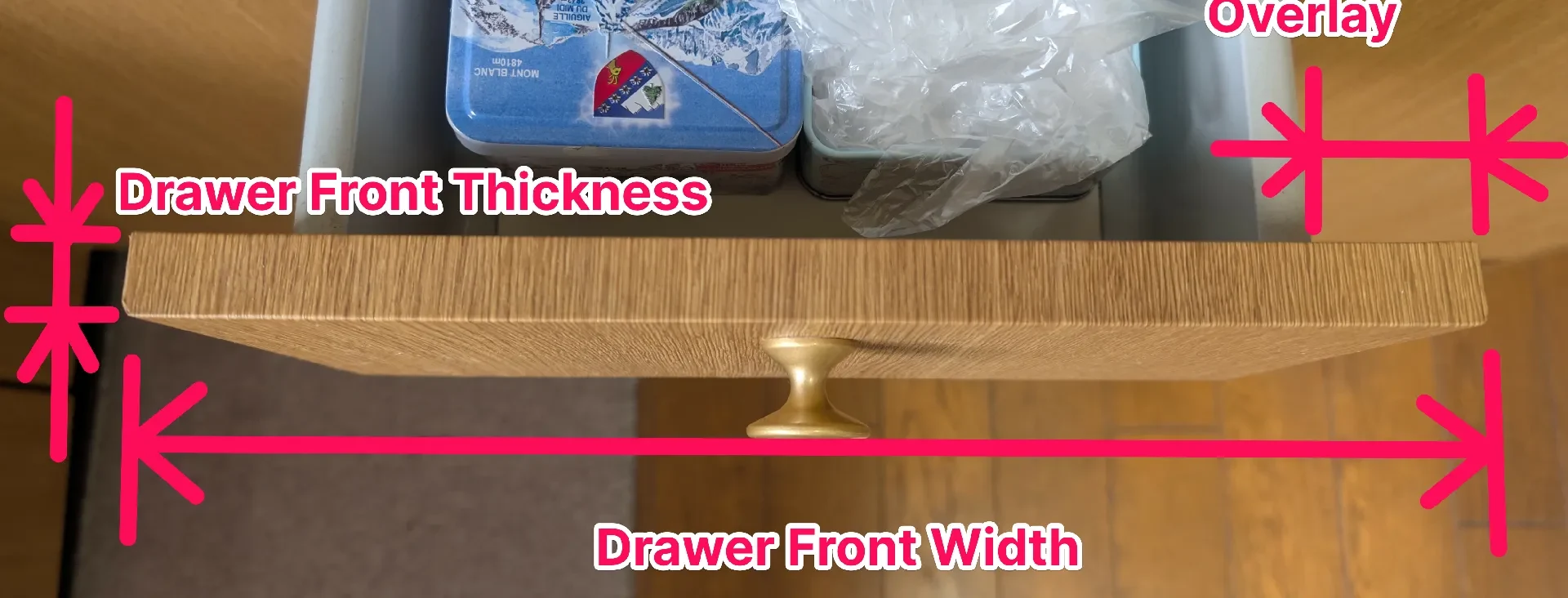

Измерьте следующие три размера вашего ящика.
Откройте FreeCAD и измените параметры VarSet в мм.
VarSet.drawerFrontWidth
VarSet.drawerFrontThickness
VarSet.drawerFrontOverlay
Пересчитать и экспортировать объекты.
Вы также можете сделать то же самое, используя следующий PythonScript: freecad --console
импортировать FreeCAD
импортировать сетку
Защиту экспортаОбъект (имя объекта, имя файла):
объекты = []
objs.append(doc.getObject(objectName))
Mesh.export(objs, имя_файла)
ширина = 295
толщина = 19
наложение = 15
doc = FreeCAD.open("./вешалка для полотенец-v5.FCStd")
varset = doc.getObject(«VarSet»)
varset.drawerFrontSideOverlay = '%dmm' % наложение
varset.drawerFrontThickness = толщина '%dmm' %
varset.drawerFrontWidth = '%dmm' % ширины
документ.recompute()
prefix='./hook-%s-%s-%s' % (ширина, толщина, наложение)
ExportObject(«Тело», префикс + "-left.stl")
ExportObject(«Body001», префикс + "-bar.stl")
ExportObject(«Part__Mirroring», префикс + "-right.stl")
Печать
Для печати объекту-бару требуется поддержка внизу; пожалуйста, обратитесь к «вешалке для полотенец-v5.3mf».
Файлы
В моем случае ширина = 295 мм, толщина = 19 мм, наложение = 20 мм подходят: «Вешалка для полотенец-v5.3mf», «Вешалка для полотенец-v5-крючок слева.stl», «Вешалка для полотенец-v5-hool right.stl» и «Вешалка для полотенец-v5-bar.stl».
Как описано выше, вы можете подогнать модель под свой ящик; включены следующие размеры.
ширина
толщина
наложение
295 мм
17 мм
11 мм
295 мм
19 мм
11 мм
295 мм
17 мм
14 мм
295 мм
19 мм
14 мм
295 мм
17 мм
17 мм
295 мм
19 мм
17 мм
295 мм
17 мм
20 мм
