Мерный стакан для режима "Ваза" со шкалой внизу...

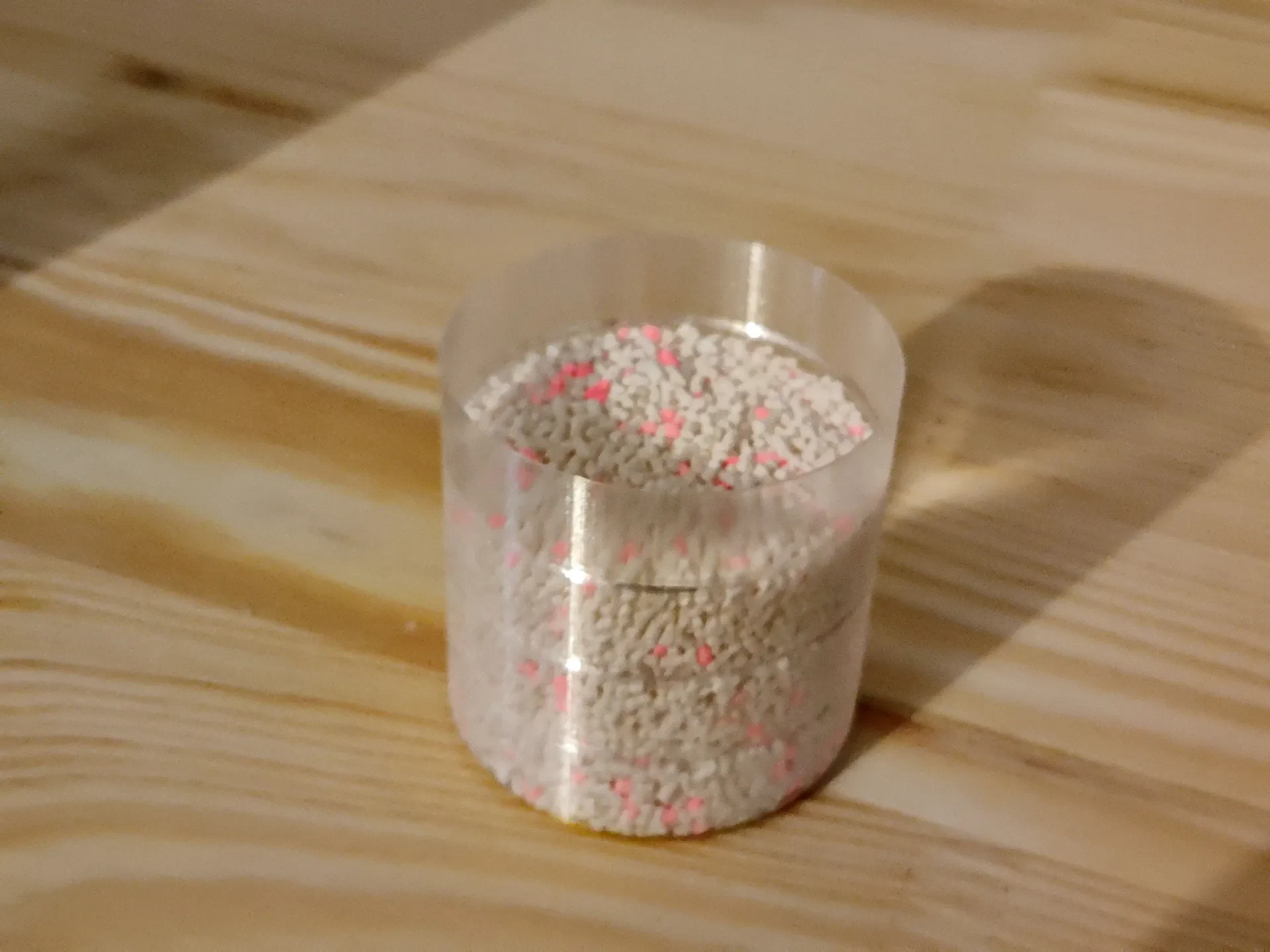

В комплект больше не входят мерные стаканчики для стирального порошка, поэтому я распечатал один. Это ремикс моего оригинального дизайна, выпущенного ранее на этой неделе, но теперь с этикеткой, указывающей размер.

Вызов

Получение идеальной громкости. Очевидно, что это можно сделать, поэтому мне пришлось это сделать.

Вот что происходит

Параметры файла OpenSCAD выделены жирным шрифтом.

Приятно то, что вы сами выбираете размер ведра в мл (миллилитрах). ведро — одно кольцо на чашке. Итак, если размер ведра 25 мл, а количество ведер 4, вы получите чашку общим объемом 100 мл и кольцо на каждые 25 мл.

Затем вы выбираете диаметр фитинга, чтобы он выглядел красиво, и размер фаски, но в большинстве случаев обычно подходит значение 1.

Наконец, высота слоя, количество нижних слоев и толщина стены, а также количество слоев.

Толщина стенки, если требуется для Prusa Slicer, поскольку он полностью помещает только периметры внутри модели. Используйте половину толщины стенки, если ваш слайсер помещает периметр точно на край модели. Если ваш слайсер может использовать режим вазы, чтобы прикасаться к модели снаружи, установите его на 0.

Зачем все это?

Можно легко спроектировать подобную форму с диаметром и высотой, но объем будет представлять собой число, похожее на число Пи, которое в большинстве случаев непригодно для использования.
В этой конструкции определяется объем каждого ковша, а также диаметр и фаска. Высота рассчитывается именно с учетом уменьшения объема кольцами.

Зеркало или нет

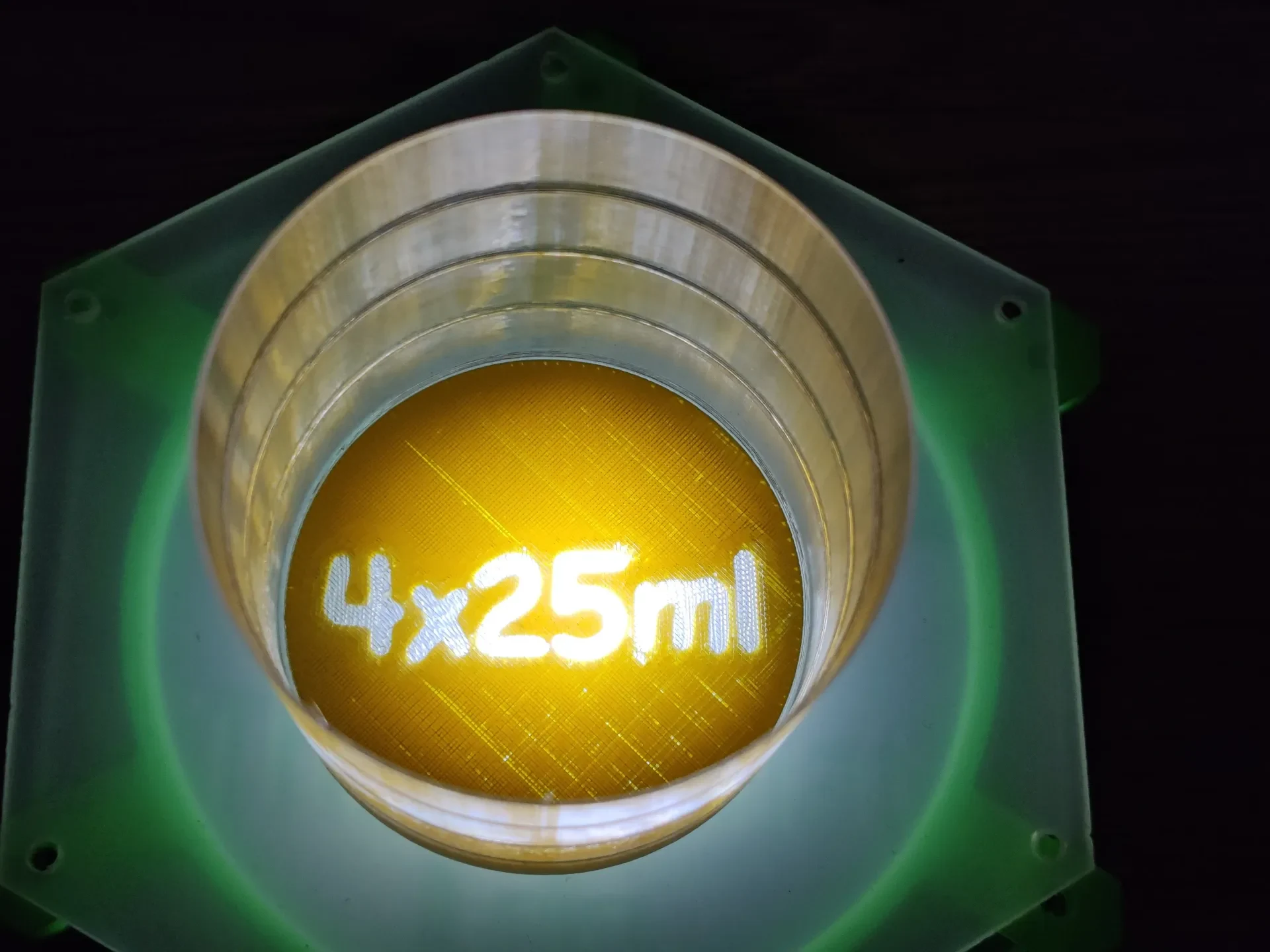

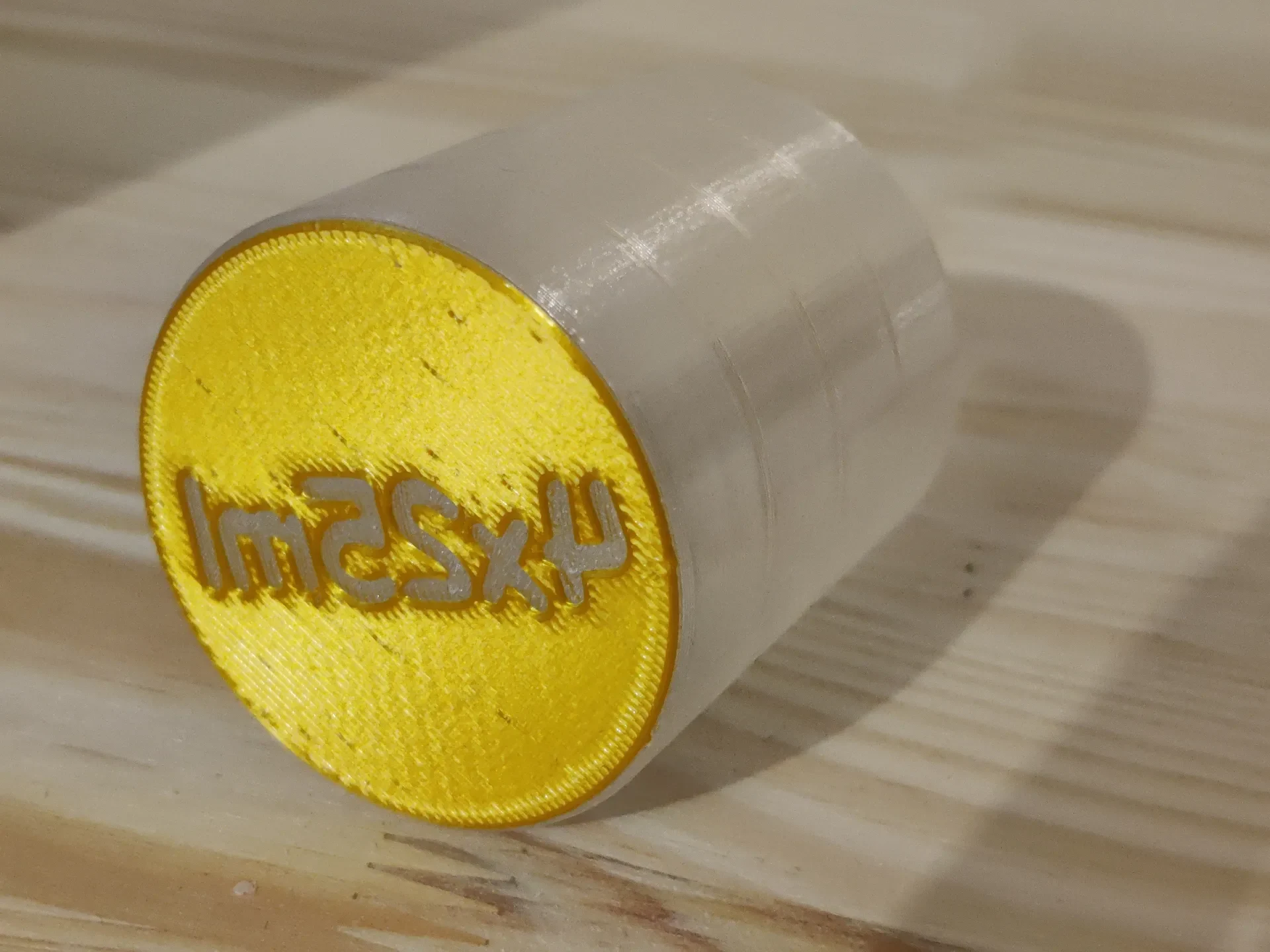

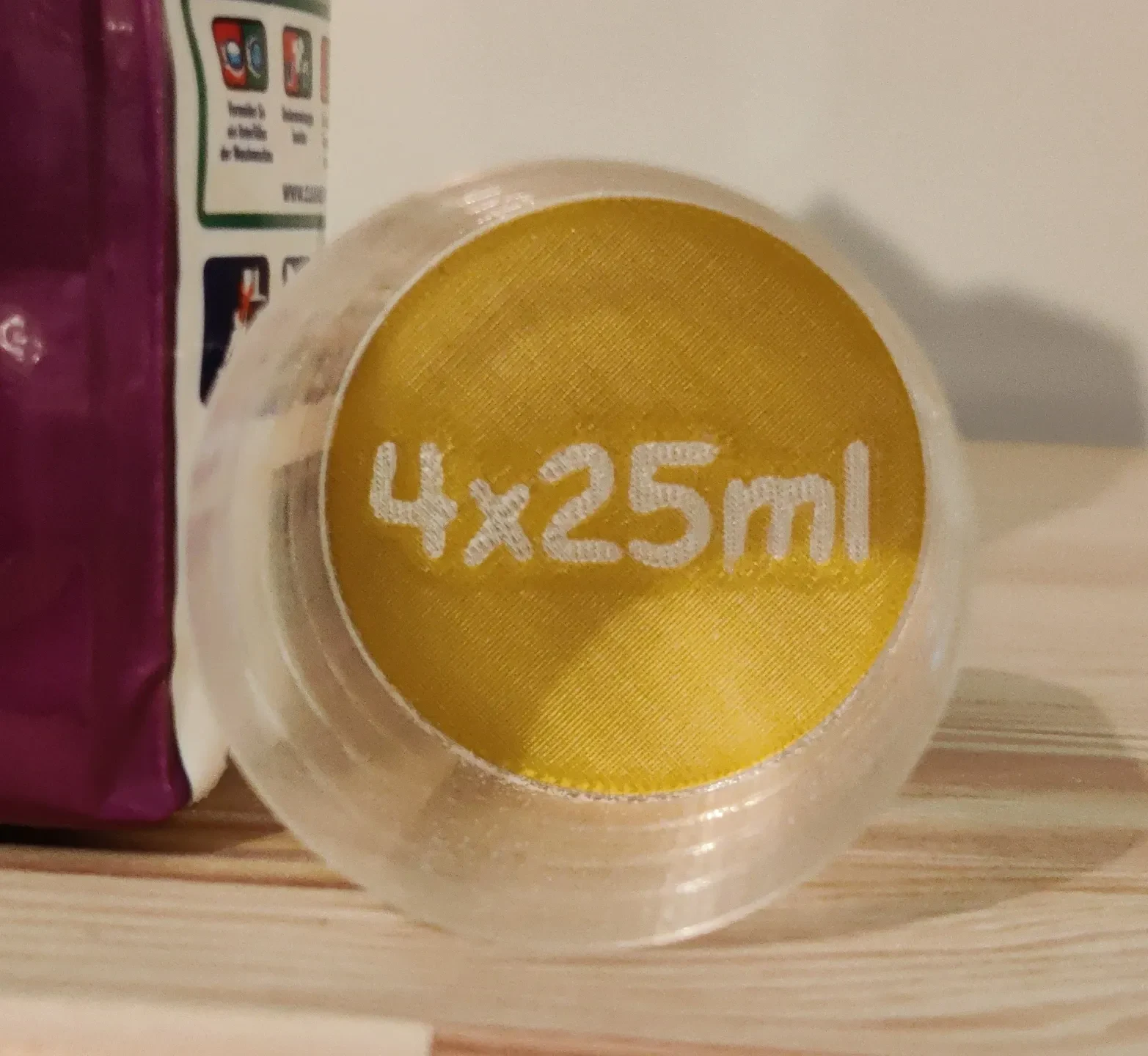

Если вы хотите, чтобы надпись была видна сверху, снимите в конфигураторе галочку с зеркала. Если вы хотите прочитать это снизу, включите зеркало.

выглядит

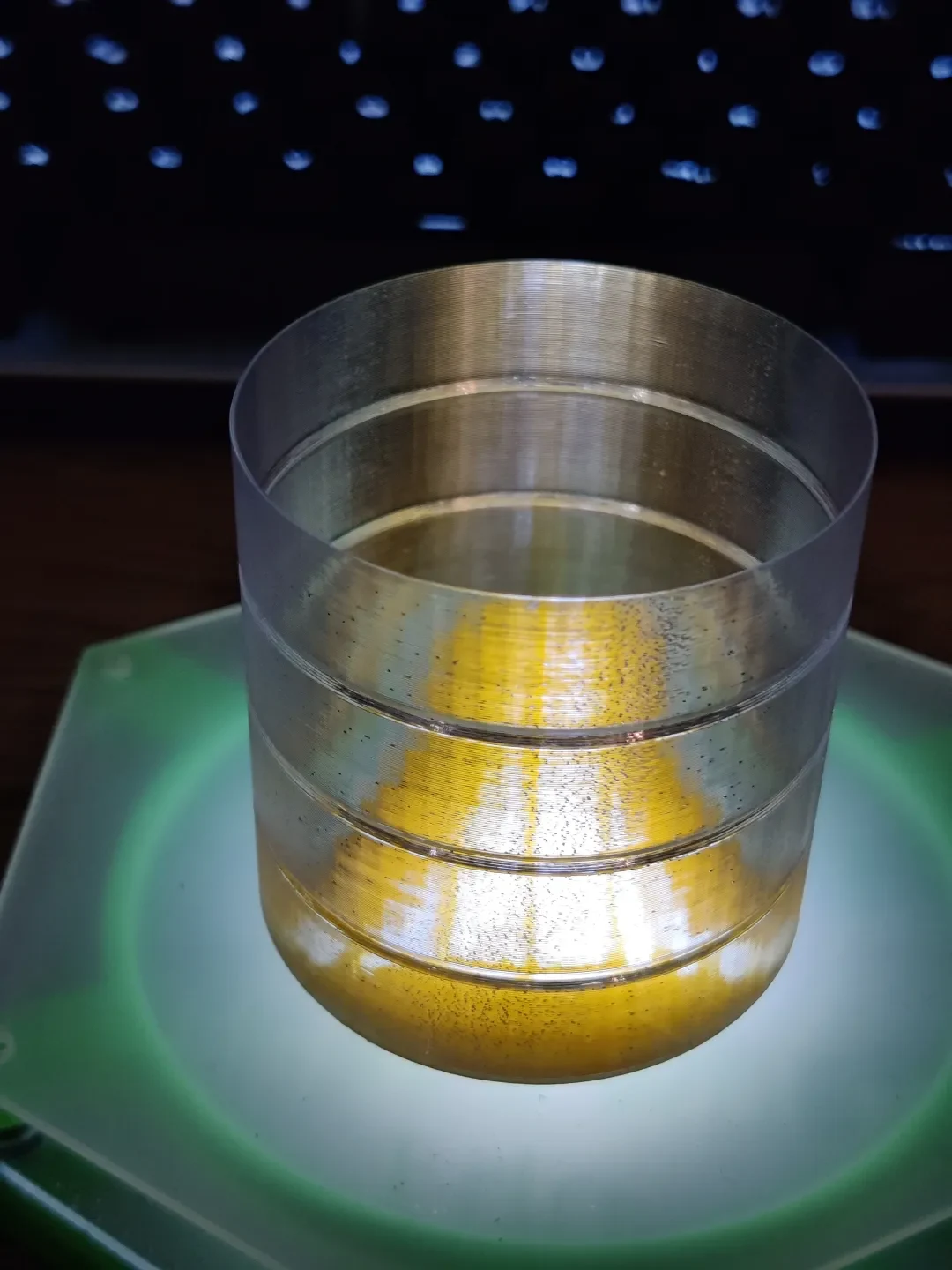

Использование прозрачной нити действительно сияет в режиме вазы. Используйте другой цвет в качестве основы.

Печать

Используйте режим вазы и примите настройки, которые он хочет применить. Отпечаток не будет водонепроницаемым, если его не обработать специальной обработкой.
