Мокрая станция

Мокрая станция (в помещении)

*Модификация для 3,5" и 4,0"

1. Бесшрайбунг

С помощью этого проекта с 3D-баутейленами и климатическими датчиками вы можете быть уверены в том, что ваша кожаная станция Wetterstation будет работать. Die verwendeten Kombenten wurden unter dem Gesichtspunkt der Investitionskosten ausgewählt. В репозитории GitHub (IDE-код) находится базовое программное обеспечение для ваших проектов.

Используйте датчик CO₂, который можно использовать в качестве альтернативы: MH-Z14A как эталон и MQ135 как альтернатива. В этом проекте MH-Z14A будет доступен.

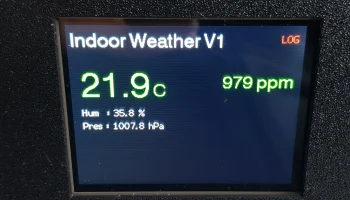

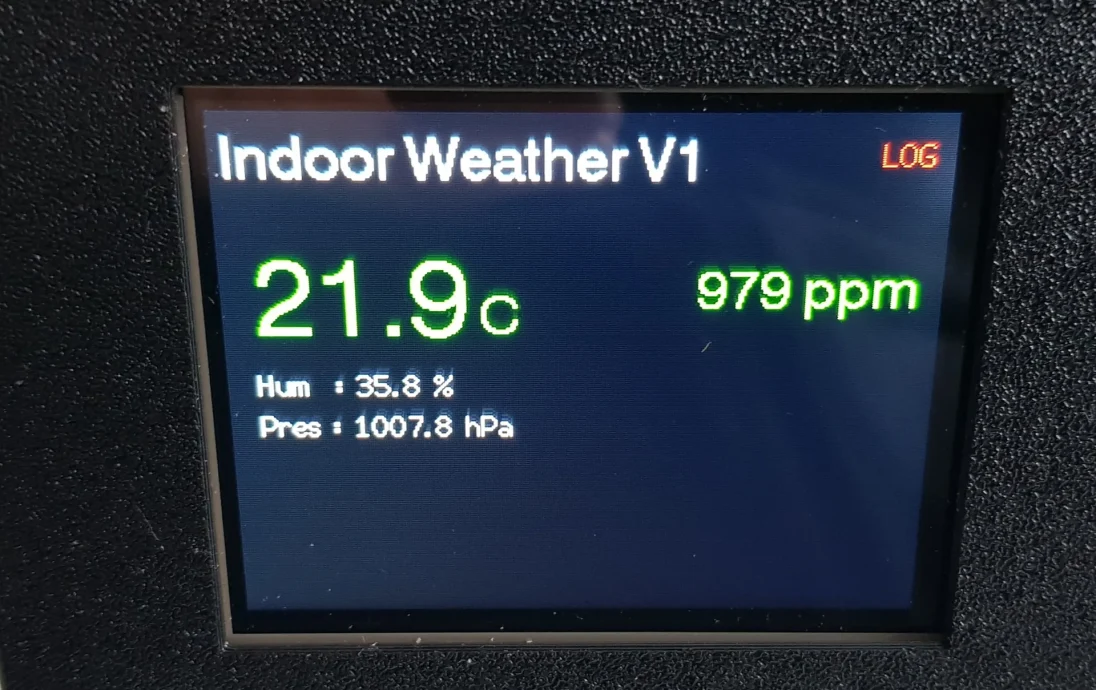

С CYD-ESP32-WROOM-32 (ESP32-2432S028) и интегрированным 2,8-Zoll-TFT-дисплеем это нестандартная модель.

Если панель управления имеет сенсорную функцию, она доступна на веб-сервере. Umgesetz с калибровкой МГц14a, регистрацией данных, интервалом регистрации данных, функцией смещения для температуры, люфтфеухтигкейтом.

Информация о датчиках не используется при калибровке МГц14a, поэтому регистрация данных осуществляется на встроенной карте Micro SD.

Gefällt euch das Project? Dann Last gerne ein Like und eine Bewertung da!

https://www.youtube.com/@ajockisch

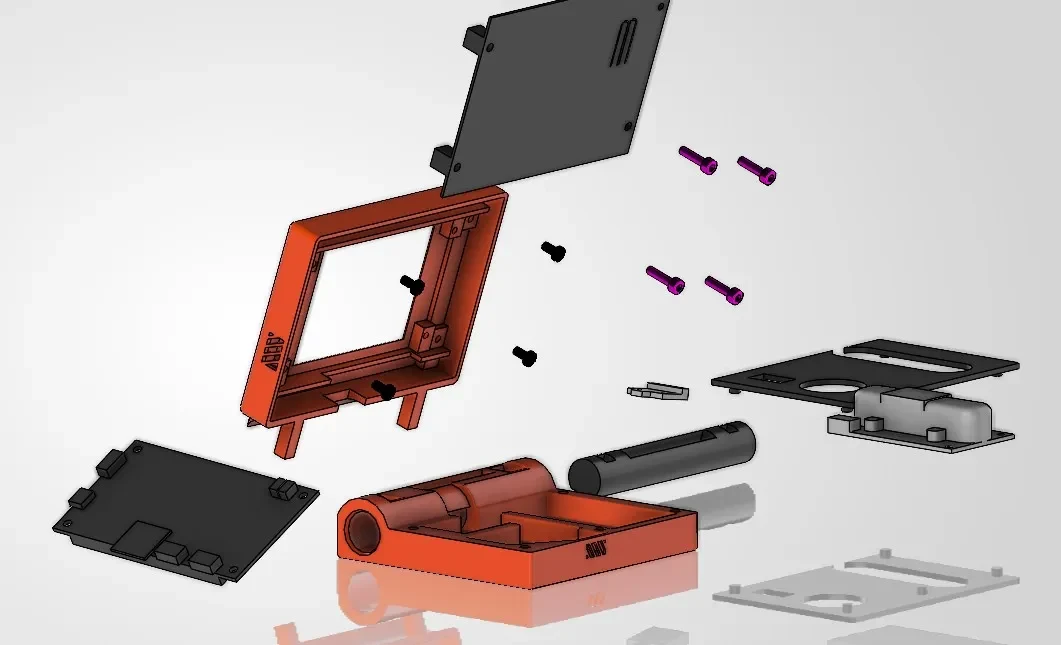

ESP32-2432S028 Монтьерен

Используйте ESP32-2432S028 с 4 передними корпусами Zlinderschrauben M3x6 (TH2026-SCAJ.1.5.002). Die Bohrungen sind so ausgelegt, dass die Schrauben selbstschneidend greifen.

➡ Achte darauf, dass sich die Ausrichtung des Displays am USB-Anschluss orientiert.

Verkabelung vorbereiten

Verdrahte die Ausgänge mit den vorkonfigurierten JST-1,25-Steckern.

➡ Дополнительно: Fixiere die Kabel mit einem kleinen Tropfen Heißkleber an der Innenseite.
❗Вихтиг: Кейн Клебер на Платине!

Rückwand befestigen

Montiere die Rückwand (TH2026-SCAJ.1.5.005) с 4x Zylinderschrauben M3x12.

➡ Проверьте правильность положения сброса и загрузки на плате (ESP32-2432S028).

Welle Einsetzen

Setze die Welle (TH2026-SCAJ.1.5.003) в Bohrung des Bodens (TH2026-SCAJ.1.5.001) ein.

Entgrate Welle und Bohrung mit einer Halbrundfeile

Энтферне Шарфе Кантен

Die Verbindung sollte leichtgängig sein

Die Welle muss sich drehen lassen

➡ Positioniere die Welle так, dass die beiden rechteckigen Aussparungen sichtbar sind.

Передняя панель с креплением

Setze die vormontierte Rückwand in den Boden ein.

Führe die rechteckigen Stifte in die Welle ein

Vermeide ein verkanten beim Einsetzen

Passe die Zapfen (5,2×5,2 мм) ggf. с Эйнером Фейлем

➡ Ziel: Leichtes Fügen с минималистичным Selbsthemmung

Данах:
[v] Прюфе Verstellbarkeit передних корпусов (TH2026-SCAJ.1.5.002)

Сенсорный датчик
МХ-Z14А

➡ Д��тчик Aktuell verbauter. Откройте Verdrahtungshinweis в репозитории GitHub. Bei Bedarf mit etwas Heißkleber fixieren.

БМЕ280

➡ Löte die Offene Seite der JST-1,25-Stecker vor der Montage an.

⚠ Информация о калибровке

Der Sensoren MHz14a setzt eine Kalibrierung voraus.
➡ Полная информация находится в репозитории GitHub и на веб-сервере.

Программное обеспечение

Программное обеспечение находится в репозитории GitHub (код IDE).
Entwickelt Wurde Sie с VS Code и PlatformIO.

➡ Альтернативный вариант использования Arduino IDE.

Список материалов (BOM)
3D-изображение ткани

Менге

Баутей

Идентификатор

Бемеркунг

1x

Боден

TH2026-SCAJ.1.5.001

Поддержка erforderlich

1x

Велле

TH2026-SCAJ.1.5.003

-

1x

КорпусПередняя часть28

TH2026-SCAJ.1.5.006

-

1x

Рюкванд_28

TH2026-SCAJ.1.5.005

-

1x

Рюкванд

TH2026-SCAJ.1.5.006

-

1x

TFT-корпус

TH2026-SCAJ.1.5.002

-

Шраубен

Менге

Безайхнунг

Норма

Бешрайбунг

4x

М3х6

ИСО 7380 (А2)

Линзенкопфшраубен

4x

М3х12

ИСО 4762 (А2)

Цилиндершраубен

Сенсорен

Менге

Ботей

Ссылка

Хинвейс

1x

БМЕ280

Ссылка()

Байшпиль

1x

МХ-Z14А

Ссылка()

Байшпиль

1x

Микро SD (4 ГБ)

Параметр Друка

Параметр

Верт

Хинвейс

Лайерхёэ

0,2 мм

Стандартное качество

Нить
