ESP32-C6 Корпус датчика температуры с защелкой и магнитны..

Это компактный корпус, состоящий из двух частей, предназначенный для установки мониторинга температуры с использованием XIAO ESP32-C6 и датчика температуры DFRobot SHTC3.

В конструкции предусмотрены два варианта корпуса с одинаковой внутренней компоновкой:

Версия с защелкивающимся креплением: крепеж не требуется, крышка надежно крепится к основанию.

Магнитная версия: предназначена для использования магнитов для крепления верхней крышки.

Особенности

Два варианта застежки: защелкивающаяся (без фурнитуры) или магнитная.

Выделенные места для установки ESP32-C6 и датчика температуры.

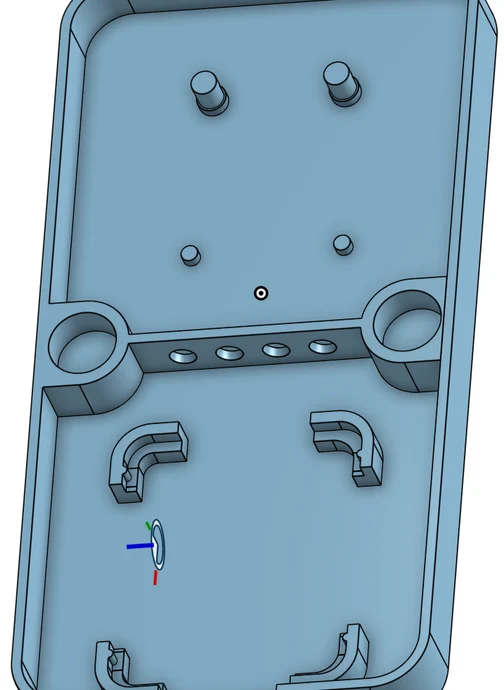

Внутренний разделитель со сквозными отверстиями для проводов для аккуратной прокладки кабелей.

Доступ USB-C на стороне ESP32

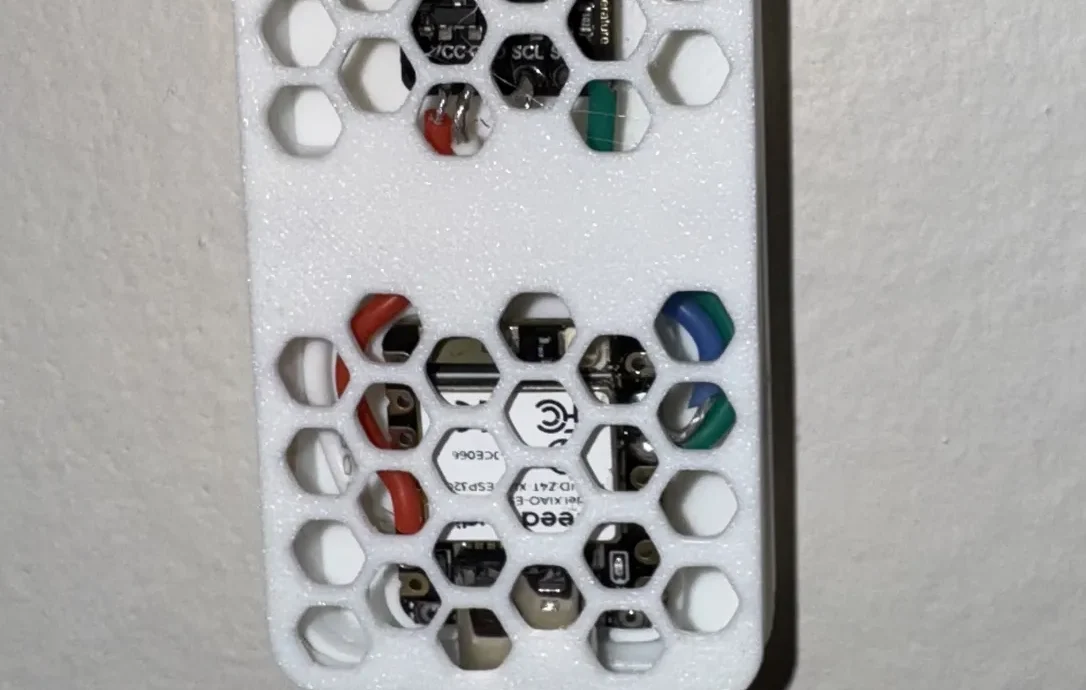

Вентилируемая верхняя часть с сотовой структурой для улучшения воздушного потока и более точных показаний температуры.

Примечания по сборке

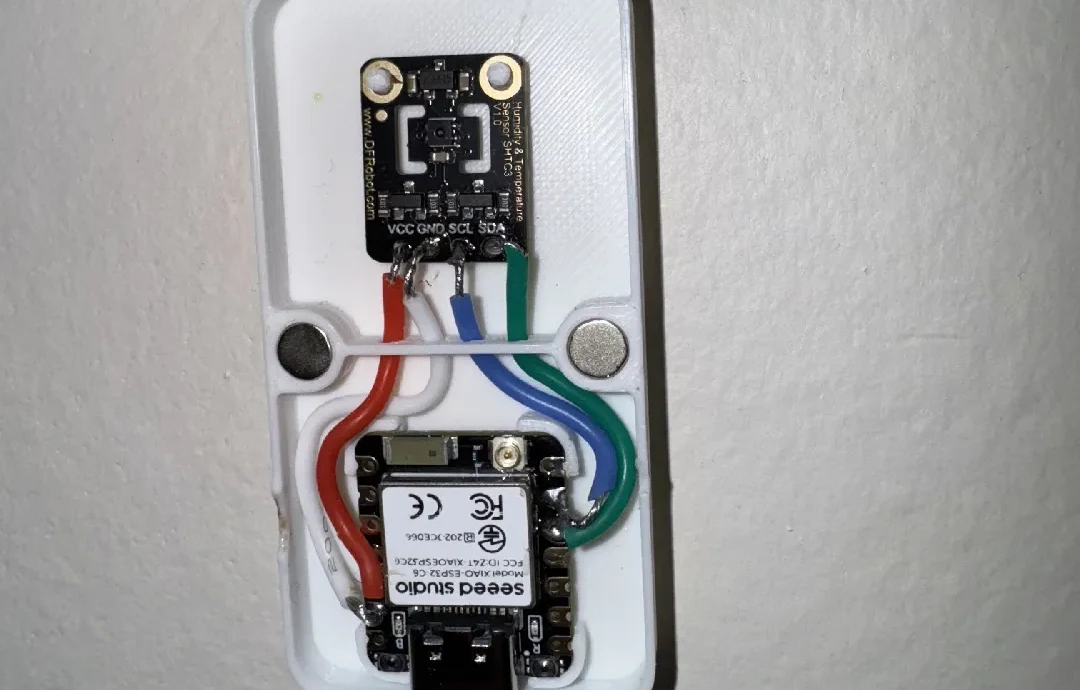

Установите датчик температуры в верхней части шкафа.

Установите XIAO ESP32-C6 в нижней части.

Проложите проводку через отверстия перегородки

Прикрепите крышку, используя выбранный вами вариант (защелкиваясь или магниты).

Магнитные примечания к версии

Используются магниты 5×3 мм (диаметр × толщина).

Запрессуйте или приклейте в зависимости от допусков вашего принтера.

Включенные файлы

Защелкивающееся основание и крышка

Магнитное основание и крышка.

Ссылка на проект

Этот корпус предназначен для использования в проекте, показанном здесь:
https://www.youtube.com/watch?v=llA2mdCh7Kc

Ссылки на продукты:

DFRobot SHTC3: https://www.mouser.com/ProductDetail/DFRobot/SEN0414?qs=Rp5uXu7WBW%252BNZnEWGUUnJw%3D%3D

ESP32-C6: https://www.mouser.com/ProductDetail/Seeed-Studio/113991254?qs=HFfMDpzxxd2OhdQPSyrl3g%3D%3D
