Космическое издание 100

Основная ссылка:

Руководство для Voron M4: https://github.com/VoronDesign/Mobius-Extrumer/raw/m4/Documentation/Assembly_Manual_M4.pdf.

Комплект M4: https://a.aliexpress.com/_EH8xbb9

В конце статьи небольшое руководство по улучшению конфигурации Bambulab или OrcaSlicer для The 100!

Сообщите мне, если вам нужна помощь с импортом файлов конфигурации.

Для маленького принтера:

Для людей, у которых есть небольшой принтер, но которые хотят его сделать, файлы доступны здесь!

https://www.printables.com/fr/model/633970-the-100-space-edition-bottom-small-bed

Спасибо Заку Митчеллу за это!

Новое обновление от 18.11.23:

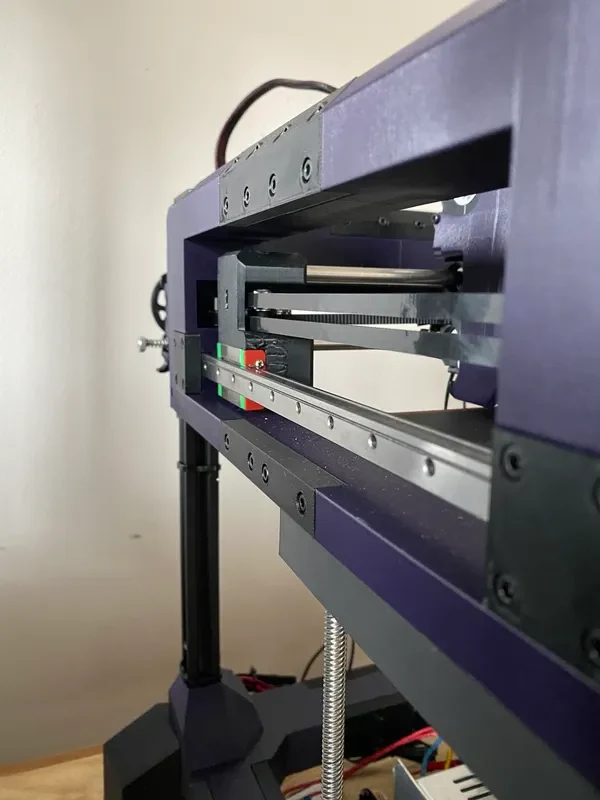

Теперь по оси Y доступна версия с линейными направляющими! (Линейный рельс MGN 12 H 300 мм)

Начало:

Мы с другом наткнулись на этот проект 5 месяцев назад и сразу зацепились. Мы обнаружили, что принтер очень эффективен и весьма привлекателен. Тем не менее, мы решили вернуться к некоторым его аспектам, чтобы адаптировать его к нашим предпочтениям.

Наша работа направлена ​​не на то, чтобы сделать его более эффективным, а скорее на то, чтобы сделать его более привлекательным, а иногда и более простым в сборке.

Конфигурация Klipper, использованная и представленная в файле. Доступна конфигурация OrcaSlicer/Bambulabstudio.

Вдохновение:

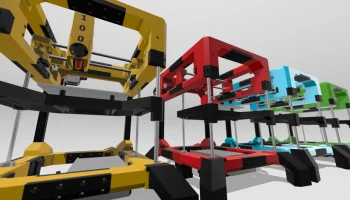

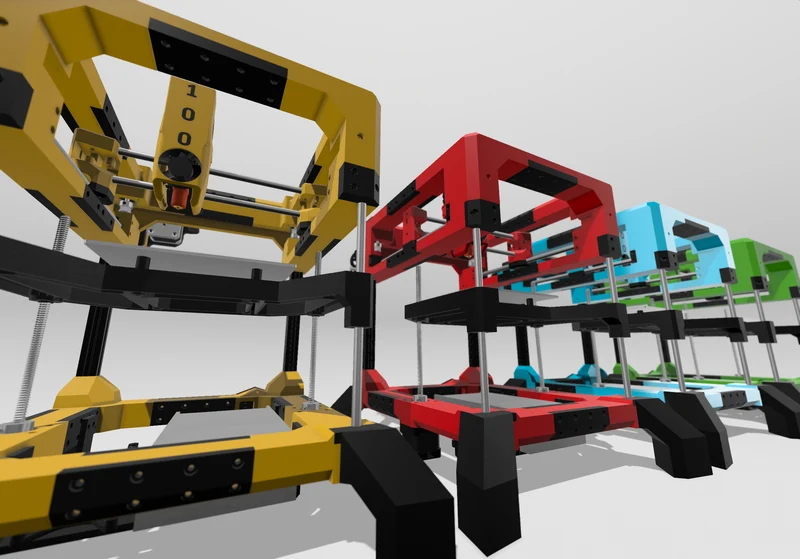

Мы придумали альтернативную версию принтера, вдохновленную видеоигрой, действие которой происходит в космосе, и, естественно, обратились к игре, в которую мы играем, Star Citizen.

Основное вдохновение пришло из маленькой сумки в игре. мы принимаем это только за цвет.

Все, что нам нужно, это зеленый экран, и все это будет у нас. :D

Обновление:

После этого мы скачали модель Мэтта и начали анализировать внешний вид машины, который показался нам слишком кубическим. Мэтт подтвердит мне, что эстетика этой машины не была приоритетом, и я это понимаю, поэтому мы позаботились об этом.; Д

Глядя на это, вы можете сказать себе, что мы просто добавили фаски… И вы правы!!
Первая часть работы заключалась в том, чтобы максимально сломать углы, чтобы сделать их менее агрессивными.

После этого этапа мы работали над новыми частями, основанными на работах Мэтта, просто переработали эстетику некоторых и добавили что-то новое в другие.

Мы еще раз переработали станину, чтобы сделать ее более эстетичной (на наш взгляд), и добавили возможность добавления двух линейных подшипников на каждую ось для обеспечения лучшего перевода.

Мы также переработали часть, удерживающую голову и ремни, чтобы обеспечить лучшую поддержку и большую возможность регулировки благодаря многочисленным новым винтовым отверстиям.

Коляска была переработана в новую версию исключительно ради эстетики. Ведь та же самая песня!

Ножки принтера также были изменены, чтобы обеспечить больше места для нашего аппарата и, следовательно, лучшую поддержку.

Мы решили использовать экструдер Voron, потому что мы фанаты и он стоит недорого ;D

Единственное дополнение с нашей стороны и поддержка последнего, чтобы адаптировать его под нашу машину

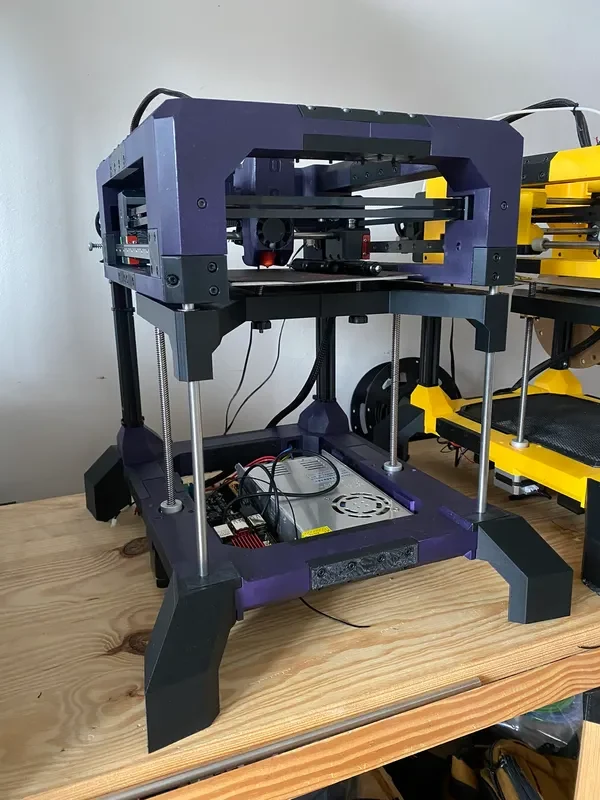

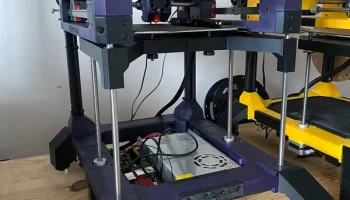

Наконец, мы изменили дизайн всей нижней части машины, а также расположение электроники, взятой из старого Ender 3, который с тех пор полностью устарел :D

Наша поддержка будет приветствовать наши BigtreeTech PI и BigtreeTech SKR E3 V3 mini.

Также имеется электрическая розетка, встроенная в корпус принтера.

Наконец, мы использовали 2 профиля Bosch (20x20x250) сзади для большей жесткости и возможности аккуратного прохождения кабелей, а также для возможности добавить опору для катушки или что-нибудь еще, если хотите.

Вывод:

Нам было очень весело работать над этим проектом. Мы все еще разрабатываем еще одну версию этой машины, и скоро появятся новые улучшения. Надеемся, спасибо, что нашли время прочитать!

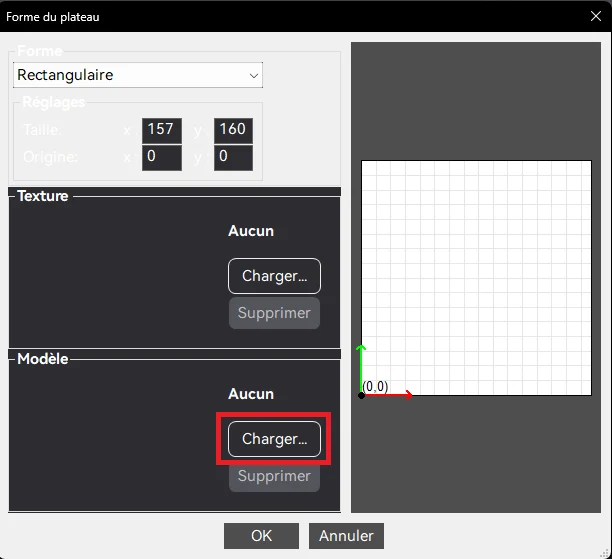

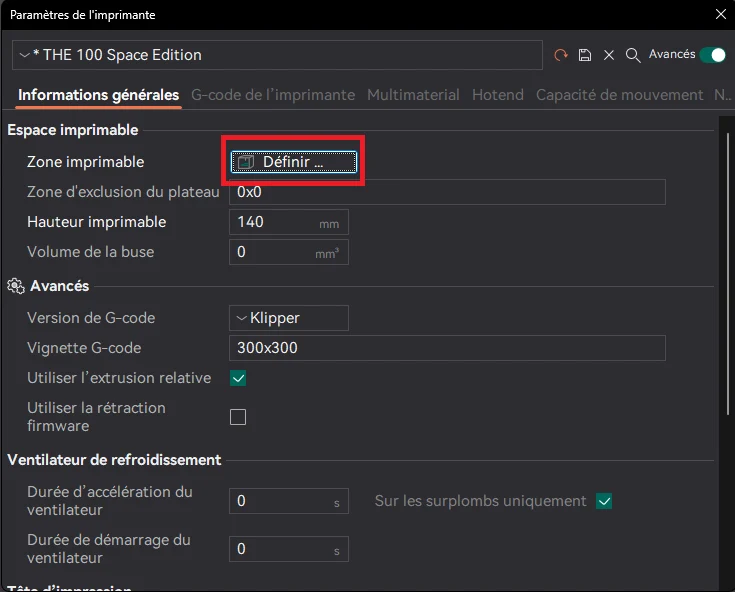

Небольшой учебник для BambuStudio или OrcaSlicer:

Для лучшей аренды
