Камера безопасности espCam (также для мониторинга печати)..

О

espCam — это корпус для CAM-микроконтроллера ESP32. Камера представляет собой небольшую красивую камеру видеонаблюдения, которую также можно использовать для контроля отпечатков. Он оснащен кольцевым светильником с рассеивателем, который является улучшением по сравнению со встроенным светодиодом. Он также имеет дополнительную Wi-Fi-антенну для увеличения стабильности и дальности соединения по сравнению со встроенной. Чтобы максимально расширить возможности монтажа, он совместим с популярным шарнирным креплением для камеры Raspberry Pi от @Sneaks.

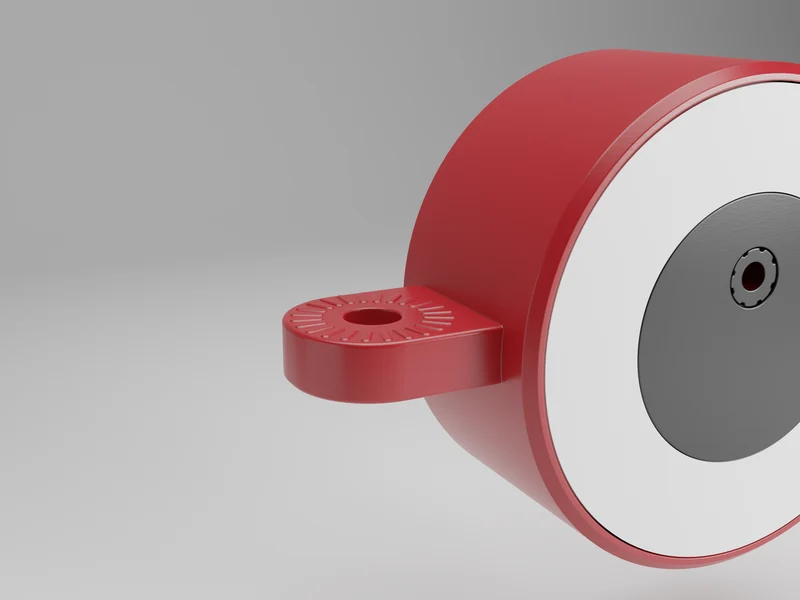

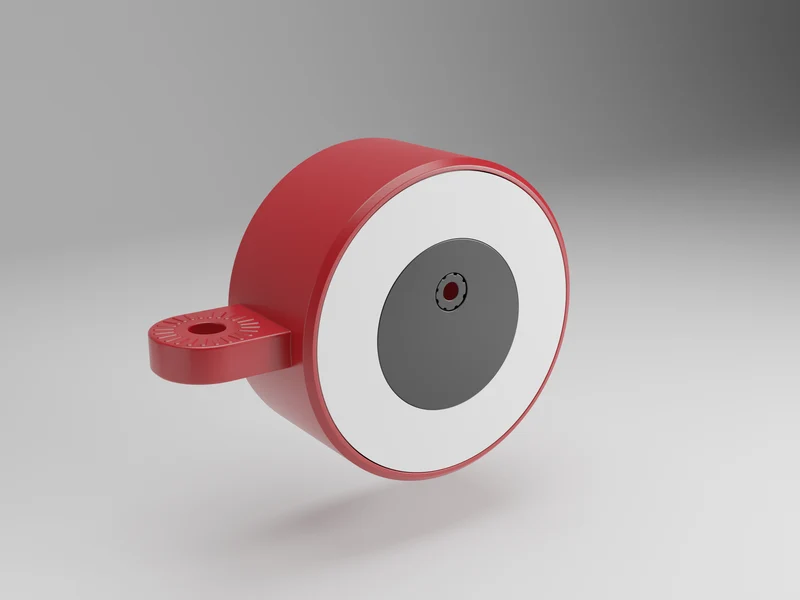

Рендеры

Камера оснащена регулируемым светодиодным кольцом, которое может включаться при обнаружении движения.

В камере используется очень популярное шарнирное крепление Raspberry Pi Camera Mount.
от @Sneaks.

Настройки печати

Я рекомендую печатать с 3 стенками и заполнением 20-25%.
Корпус и держатель светодиода необходимо печатать с использованием подставок, остальные детали можно печатать без них. Я бы рекомендовал использовать подставки-деревья для корпуса и обычные подставки для держателя светодиода. Детали уже размещены в оптимальной ориентации. Для достижения наилучших результат��в я рекомендую печатать диффузор с высотой слоя 0,1 мм, а остальные части — с толщиной слоя 0,15-0,25 мм.

Спецификация материалов

Нить

Всего на печатные детали уходит около 50 г нити. На самом деле не имеет значения, какой материал вы используете.

Электроника

Он использует модуль ESP32-CAM с камерой OV2640, а также ESP32-CAM-MB (в большинстве случаев их можно найти в компле��те на Aliexpress, и они не должны стоить больше 5-10 евро).

Дополнительную антенну Wi-Fi можно использовать для расширенного диапазона Wi-Fi (часто она также находится в том же комплекте, что упоминалось ранее).

Для лампы необходимо светодиодное кольцо внешним диаметром 52мм типа sk6812 или ws2812b.

Винты

Понадобятся всего два шурупа SHCS м3 длиной 6-10 мм.

Также требуются две термофиксационные вставки, я взял от Ruthex, для них требуется отверстие диаметром 4 мм и глубиной 5,7, но подойдут и другие марки.

Другое

Вам понадобятся провода для подключения светодиодов к модулю ESP32.

Наконец, вам понадобится кабель micro USB для питания и управления модулем ESP32.

Печатные детали
Имя: Сумма: Примечания:
Case_(Антенна) 1 Выберите "_Антенна" при использовании внешней антенны Wi-Fi.
Кронштейн 1
Светодиодный держатель 1
Светодиодный рассеиватель 1
Сборка
1) Термоотверждаемые вставки

Единственная деталь, требующая термофиксирующих вставок, — это кронштейн, и их можно установить с помощью паяльника в местах, показанных н�� рисунке ниже.

2) Подготовка электроники

Первым делом нужно припаять кабели к светодиодному кольцу. Вам нужно будет подключить кабель длиной 10 см к контактам 5 В, GND и входа данных. Попробуйте подключить к ним провод другого цвета, чтобы упростить задачу на более позднем этапе.
Примечание. Убедитесь, что кольцо светодиода по-прежнему помещается между держателем светодиода и кронштейном, как показано на втором этапе части 3.

Чтобы получить входное напряжение 5 В для нашего светодиодного кольца, нам придется переместить резистор сопротивлением 0 Ом с 3,3 В, где он установлен по умолчанию (обведен красным на изображении), на 5 В (обведен зеленым на изображении).

Если вы будете использовать дополнительную антенну Wi-Fi, резистор, показанный на рисунке, также необходимо переместить из красного кружка в зеленый.

3) Сборка корпуса

Вставьте кольцо светодиода в держатель и убедитесь, что контактные площадки с прикрепленными проводами расположены в той же ориентации, как показано на изображении выше.

Если вы используете внешнюю антенну Wi-Fi, пропустите провод через квадратное отверстие, показанное в правой части изображения ниже, и подключите его к разъему esp32. Как только это будет сделано, поместите esp32, подключенный к материнской плате, в кронштейн так, чтобы порт зарядки был обращен к вам, а камера проходила через отверстие внизу.

Пропустите провода через соответствующее отверстие в кронштейне и защелкните его на месте.

Теперь пришло время подключить провода от светодиодного кольца к esp32. Вам нужно будет припаять кабель, подключенный к 5 В, к контакту VCC на esp32 (контакт 5 сверху в левом ряду). Подключите кабель, подключенный к заземлению, к
