H2T - Чехол для Heltec T114 с GPS и Meshtastic

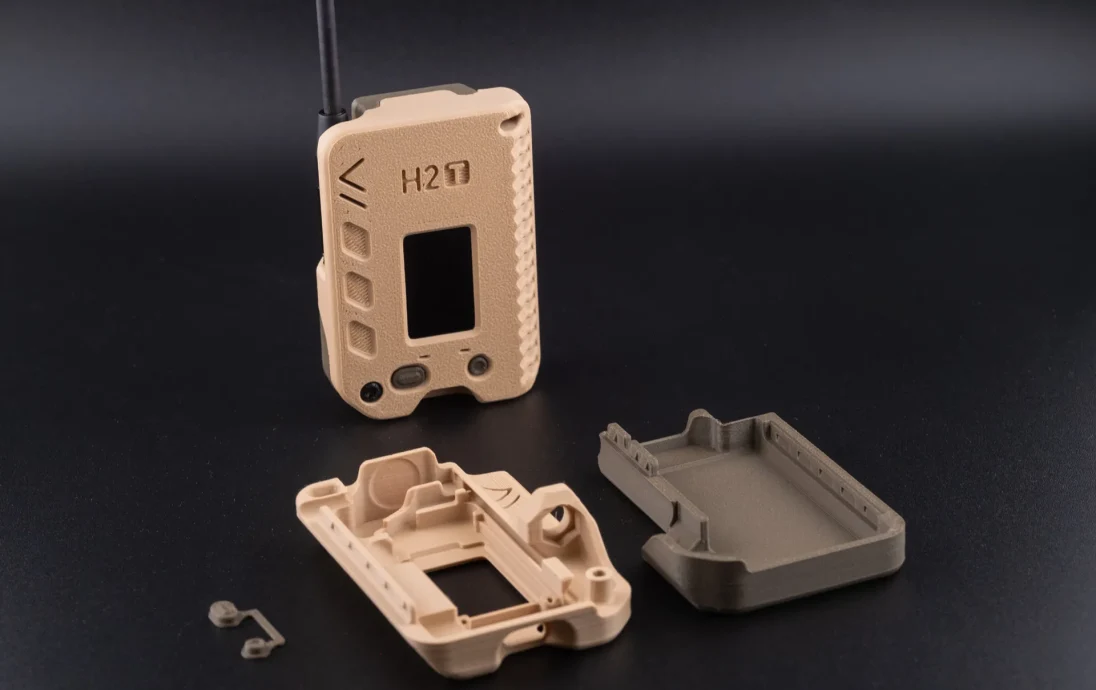

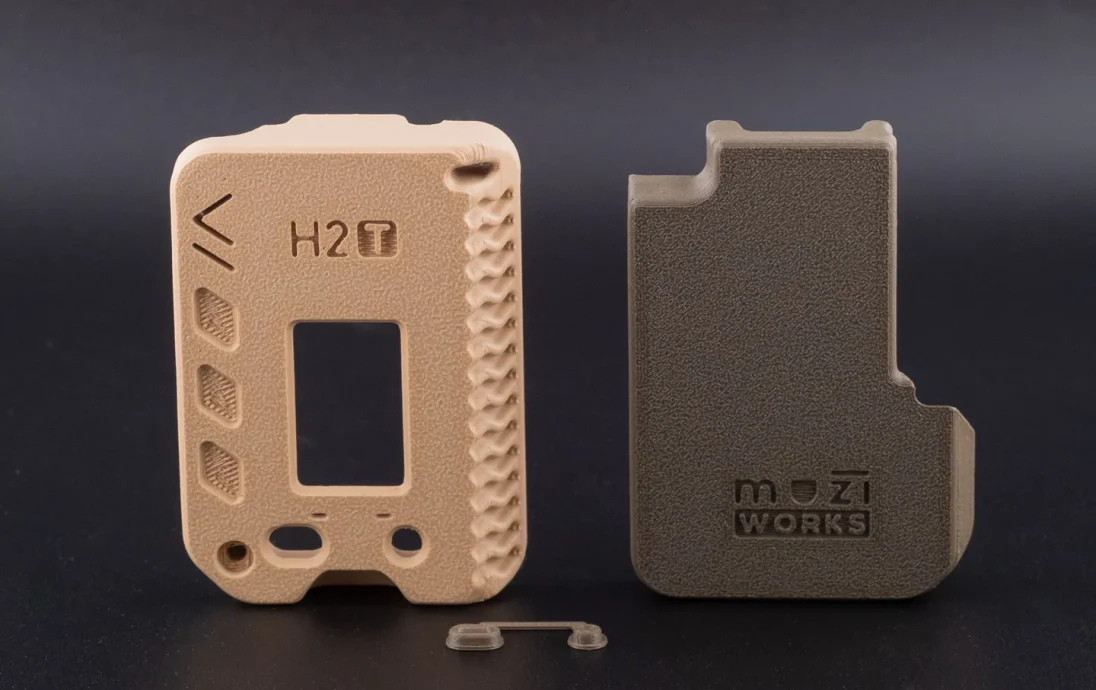

Чехол Meshtastic® с поддержкой GPS для платы Heltec T114 с модулем GPS. Установите кнопки, плату, GPS-модуль, SMA Pigtail и соедините 2 половинки корпуса вместе. Закрепите винтом M3 для прочного корпуса.

Лицензия и добросовестное использование

Данная конструкция предназначена только для личного использования. Любое коммерческое использование, включая копирование, продажу, торговлю или рекламное использование, не допускается, если не заключено соглашение с владельцем, MUZI WORKS LLC. Contact us for business inquiries.
Creative Commons (международная лицензия 4.0)
Атрибуция — некоммерческая — Поделиться одинаково

Примечание. Heltec T114 совершенно новый, и прошивка еще не добавлена в веб-прошивальщик Meshtastic. Вы можете найти прошивку в официальном репозитории Github здесь: https://github.com/meshtastic/firmware/releases.

Распечатать предложения:

Лицевой стороной вниз, поддержка не требуется.
Оптимизирован для высоты слоя 0,12 мм для чистого плавающего отверстия.

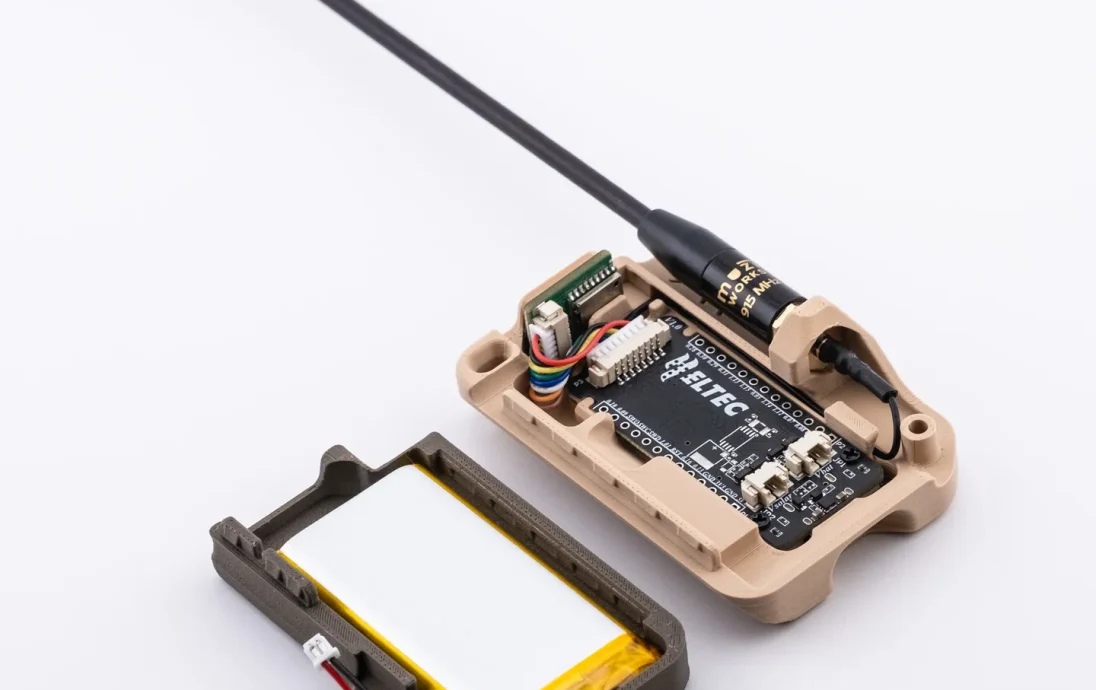

Советы по сборке:

Прозрачную пластиковую рамку дисплея необходимо снять, повторно использовать винты (не перетягивать!)
Очистите отпечаток на отверстии экрана, чтобы предотвратить избыточное давление на дисплей.
На этот раз зажимы довольно прочные (и долговечные). Применяйте умеренное давление, но следите за тем, чтобы не защемить кабели. Как только все заработает хорошо, закрутите его винтом М3.
Не торопитесь и наслаждайтесь процессом!

Подходит:

Батарея до 8 мм х 31 мм х 60 мм
Косичка от U.FL до SMA длиной 10 см.

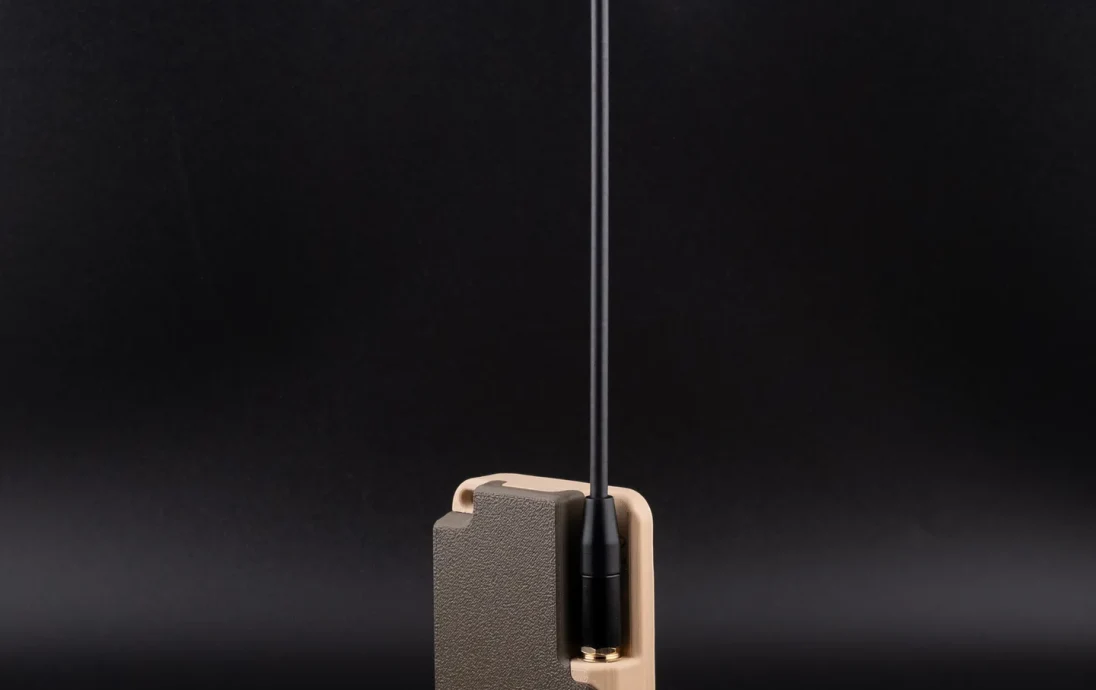

Антенна SMA на ваш выбор диаметром до 12,7 мм у основания

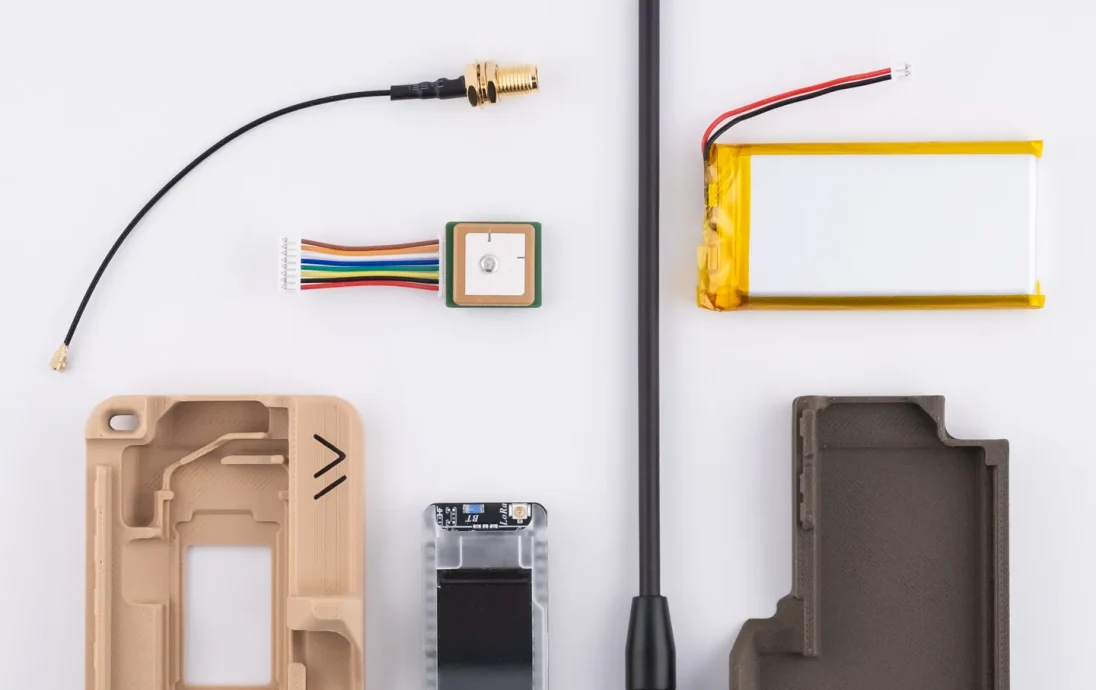

Рекомендуемый комплект компонентов:
https://muzi.works/products/heltec-t114-kit

Размеры:

50,9 x 72,7 x 19,7 мм [2,00 x 2,86 x 0,78 дюйма]
27 г [0,95 унции]

Приобретайте готовое устройство или чехол только в нашем интернет-магазине:
https://muzi.works

Meshtastic® является зарегистрированной торговой маркой ООО «Мештастик». Программные компоненты Meshtastic выпускаются под различными лицензиями, подробности см. на GitHub. Гарантия не предоставляется — используйте на свой страх и риск.
