Батарейный отсек - печать на месте, шарнирный

Концепция дизайна

Я сделал их для хранения наиболее часто используемых батарей для моих устройств умного дома. Он основан на старой версии, которую я нашел на другой платформе. Все они были разработаны с нуля в Fusion 360 — распечатаны и протестированы.

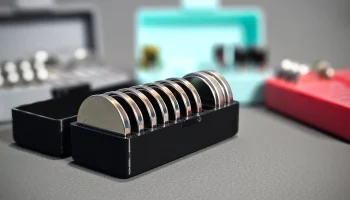

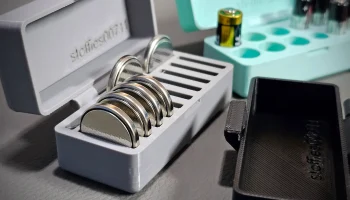

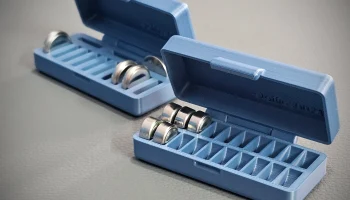

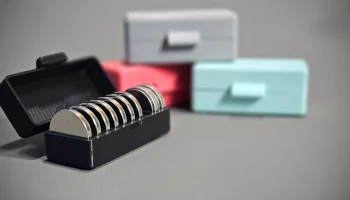

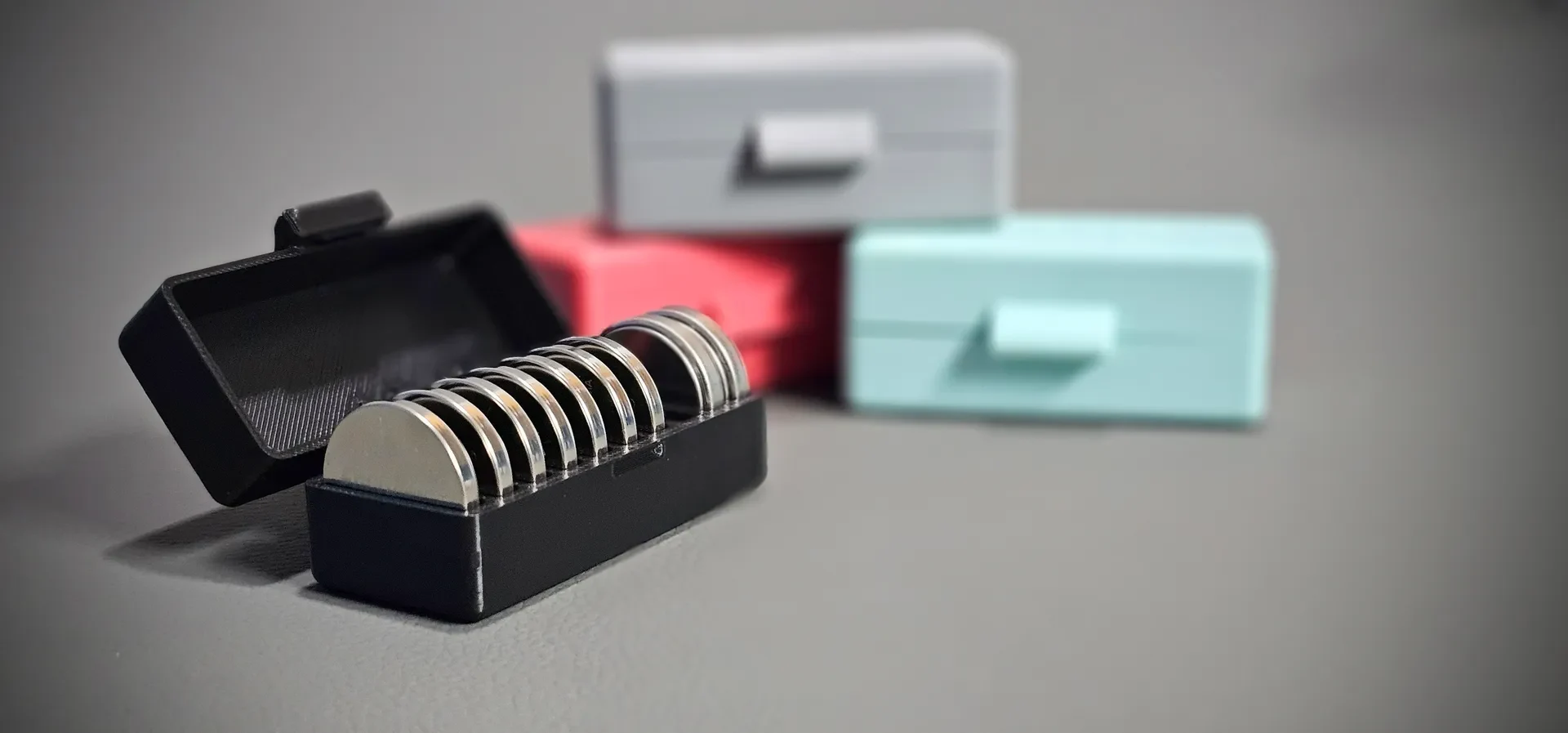

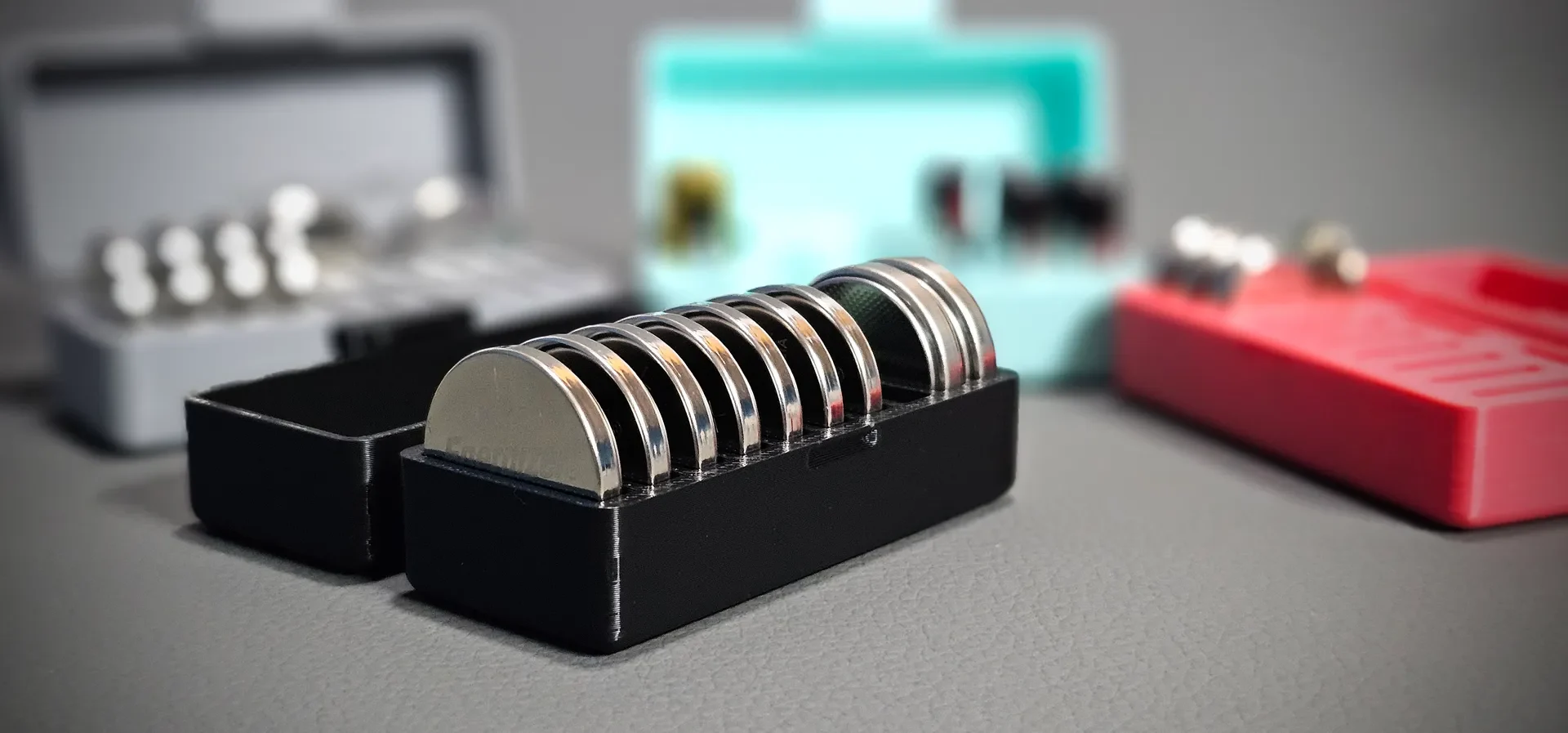

Корпус аккумулятора оснащен шарнирным механизмом с возможностью печати на месте, обеспечивающим бесперебойную работу и удобство. Компактный и эффективный дизайн делает его идеальным решением для хранения, обеспечивая при этом безопасность аккумуляторов.

Информация

Вот что вы получаете:

Помимо файлов STL, я также загрузил настройки печати для каждого типа контейнеров.

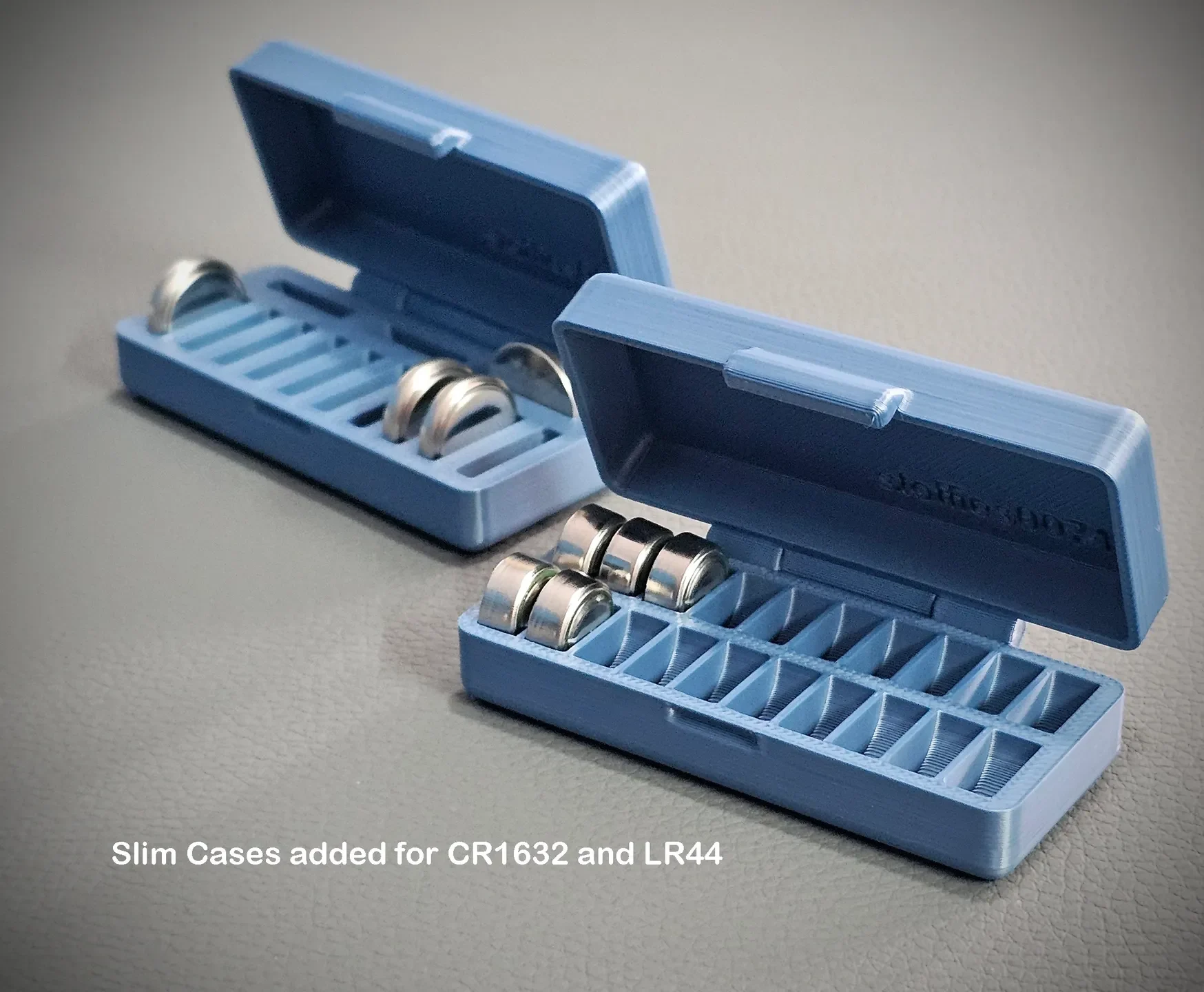

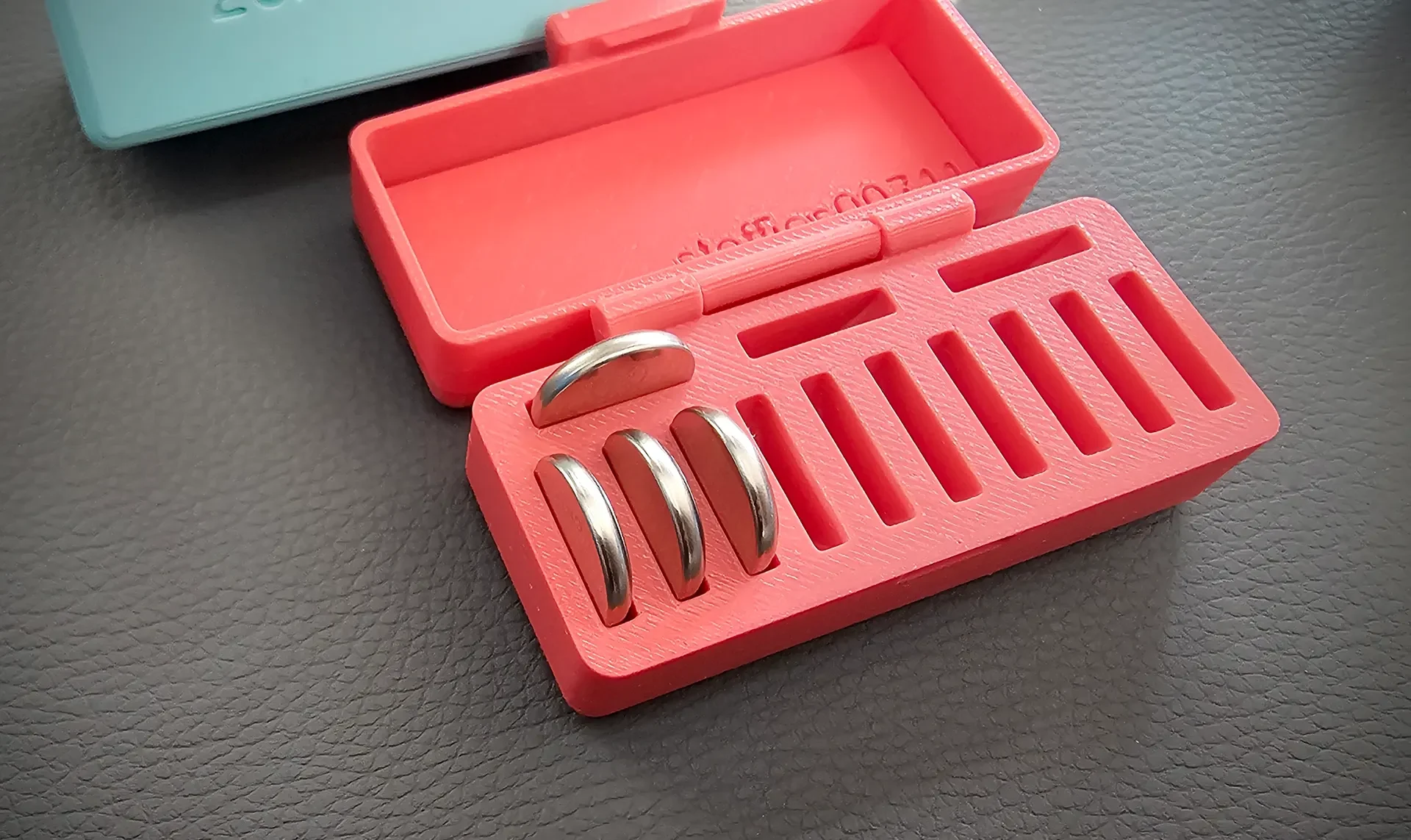

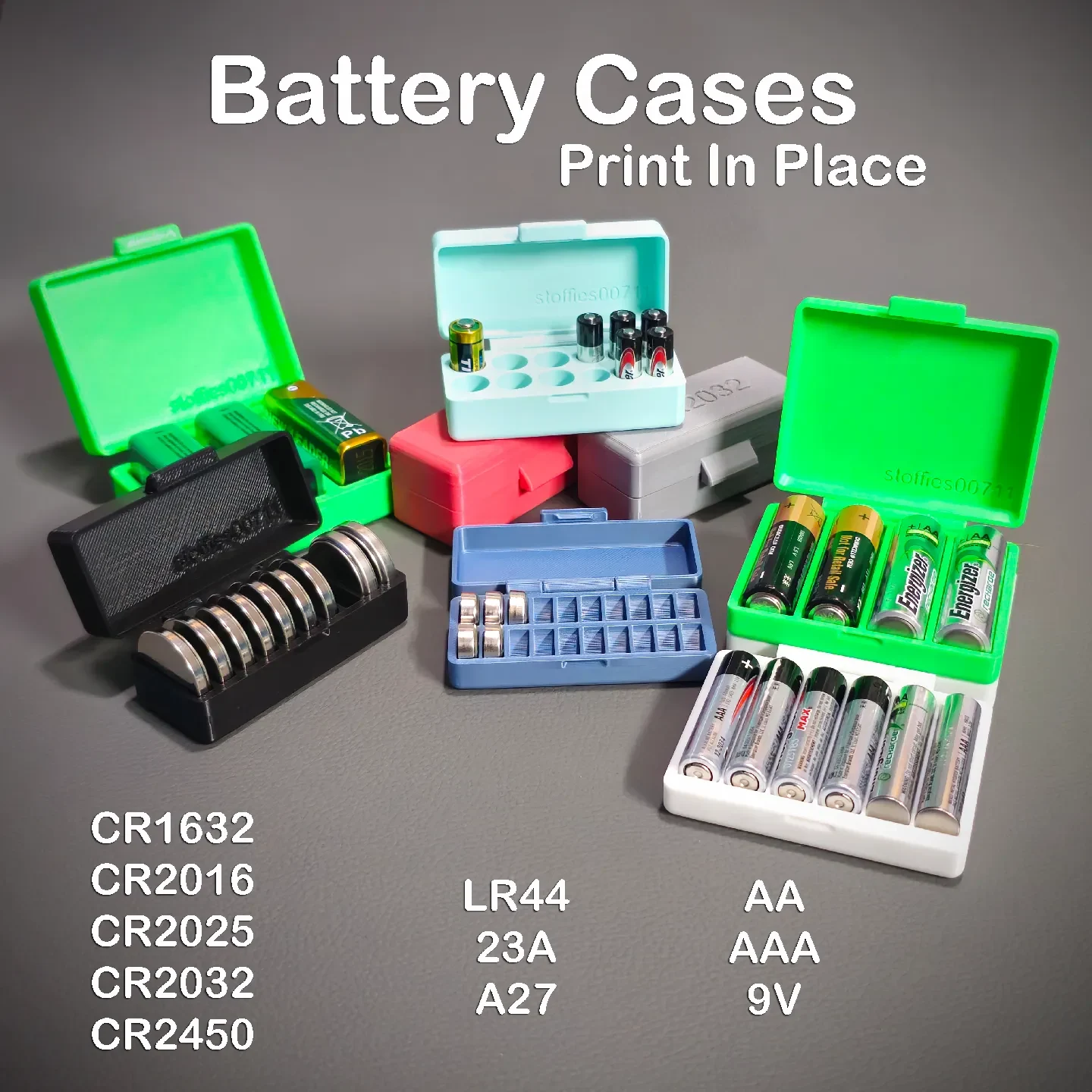

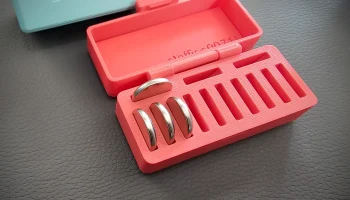

CR1632 — круглая таблетка, 3 В — вмещает 13 шт.

CR2016 — Плоский элемент питания 3 В — вмещает 16 шт.

CR2025 — Плоский элемент питания 3 В — вмещает 16 шт.

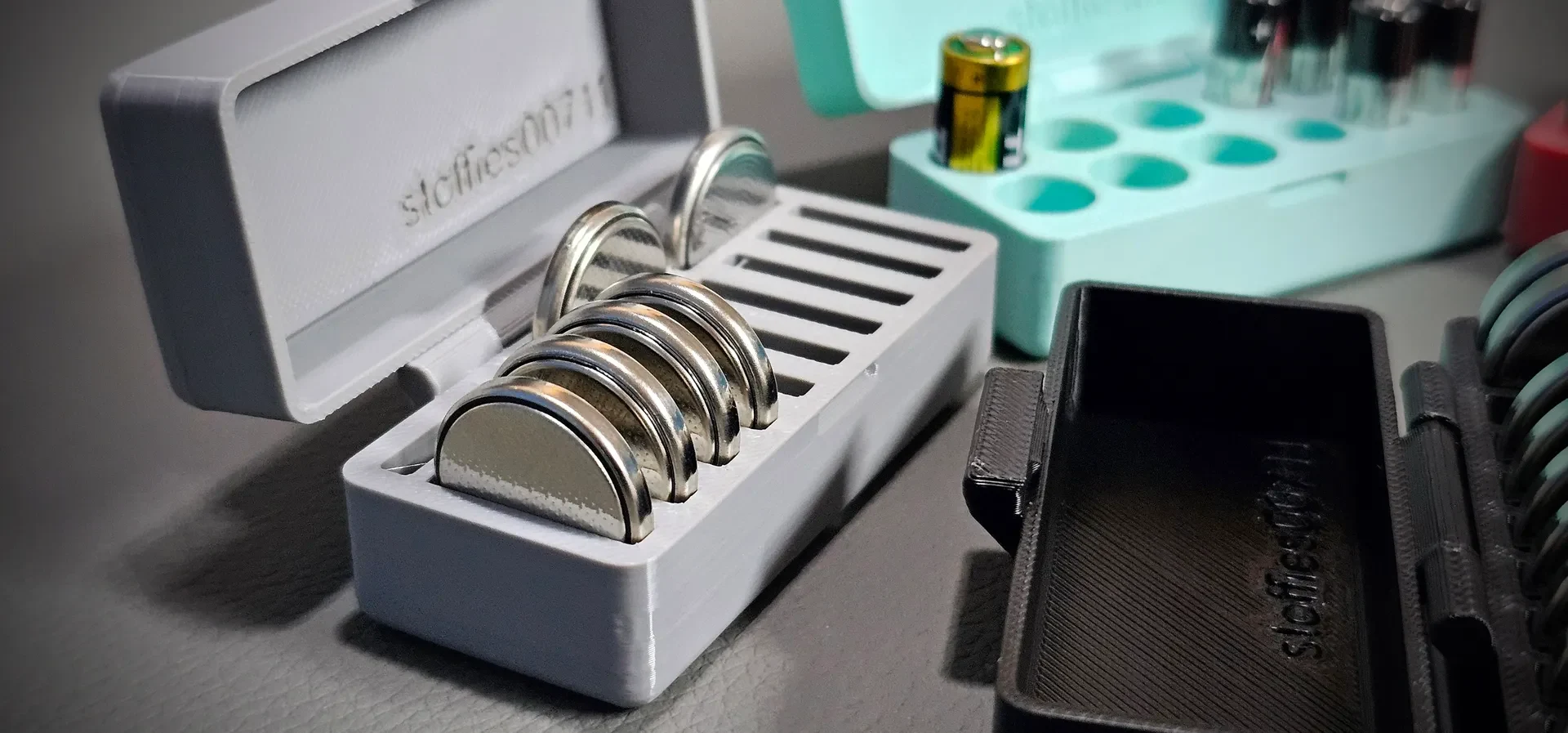

CR2032 — элемент типа «таблетка», 3 В, вмещает 13 шт.

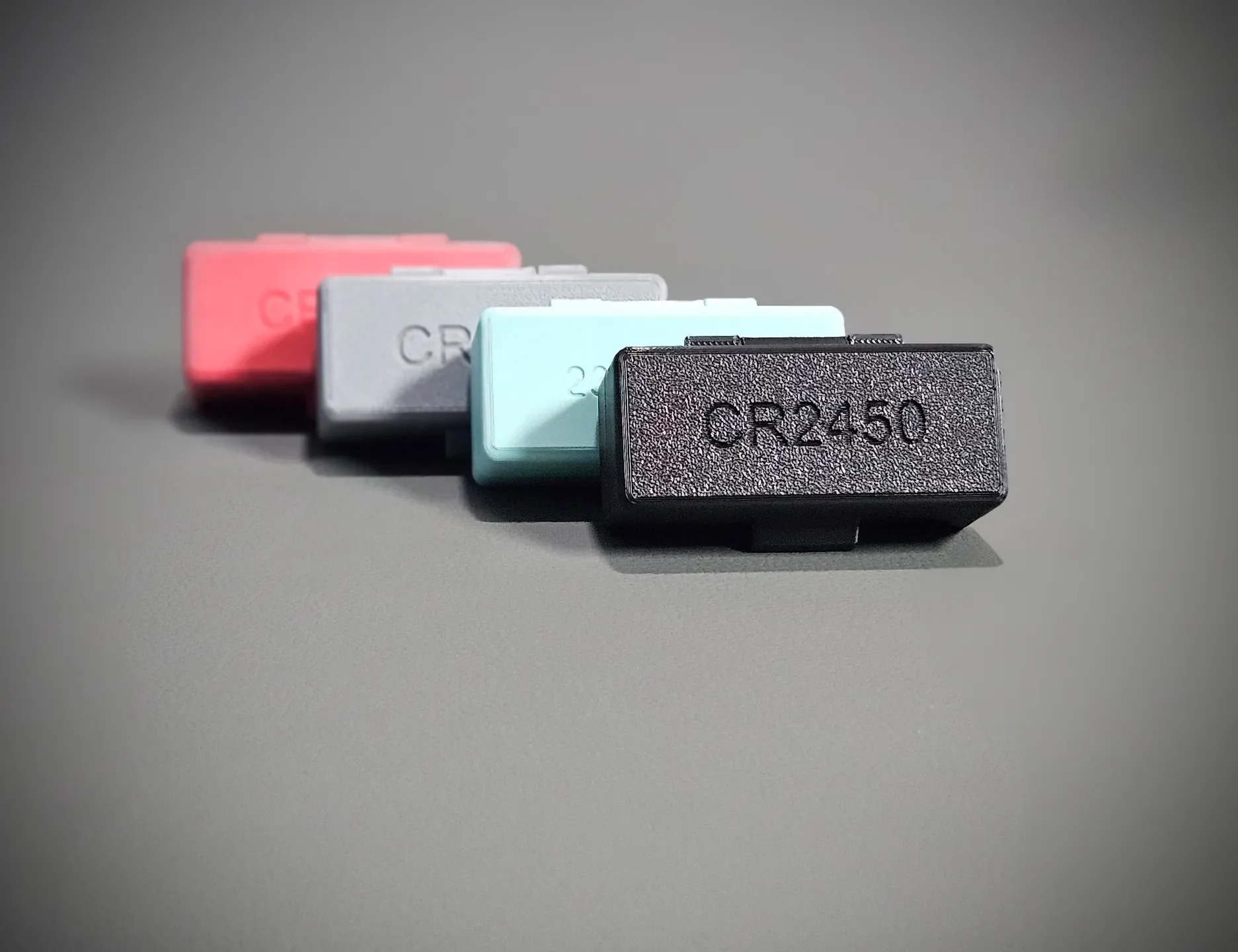

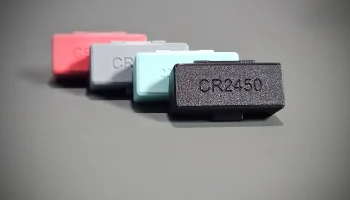

CR2450 — батарейка типа «таблетка», 3 В — вмещает 10 шт.

LR44 — кнопка 1,5 В — держит 20

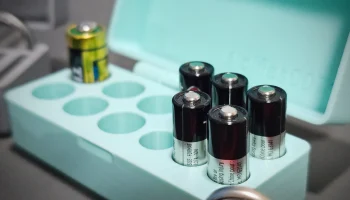

Батарейки 23А, 12В, вмещают 10 шт.

23A и A27 — 12 В — вмещают по 6 шт.

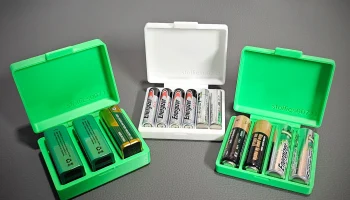

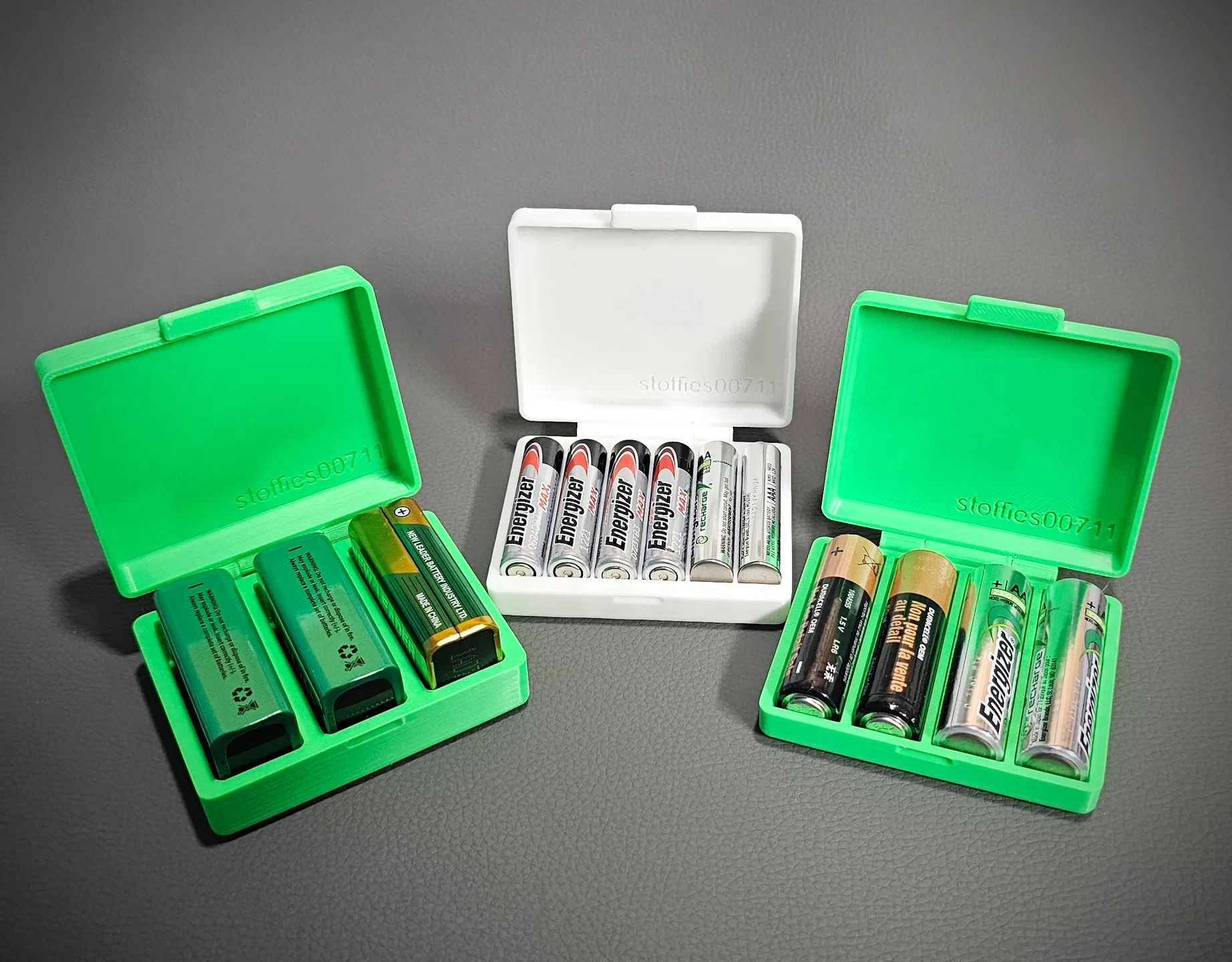

АА — 1,5В — держит 4

ААА — 1,5В — держит 6

9В — держит 3

Рекомендации по печати

Возьмите PLA вашего любимого цвета и приступайте к печати.

Стандартное сопло 0,4

Высота слоя 0,20 мм

2 стены

10% прямолинейное заполнение

Никаких поддержек! (Silk-PLA не рекомендуется)

Плоские профили (сверху и снизу) лежат лицевой стороной вниз, поэтому проявите творческий подход, используя текстурированные рабочие пластины.

После печати — ослабьте шарнир, осторожно закрыв крышку — после этого все должно работать идеально. Я тестирую каждый чехол, напечатанный PLA.

Инструкции по сборке

Сборка не требуется, поскольку это модель, напечатанная на месте, которая успешно покрывается во время печати, что гарантирует, что шарнир��ый компонент сразу же начнет функционировать после печати.
