Наружный корпус TBeam

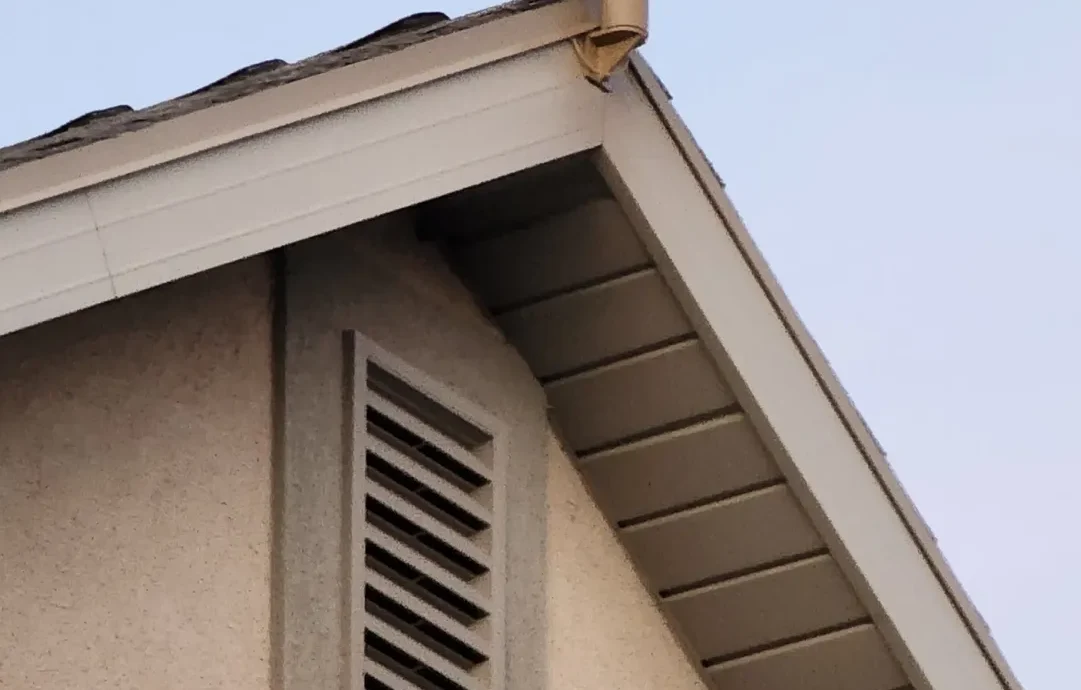

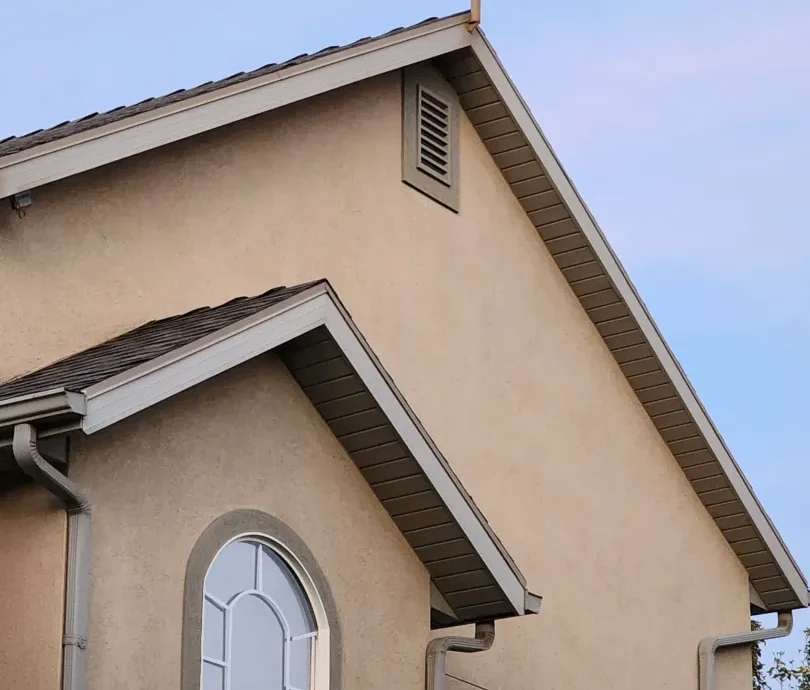

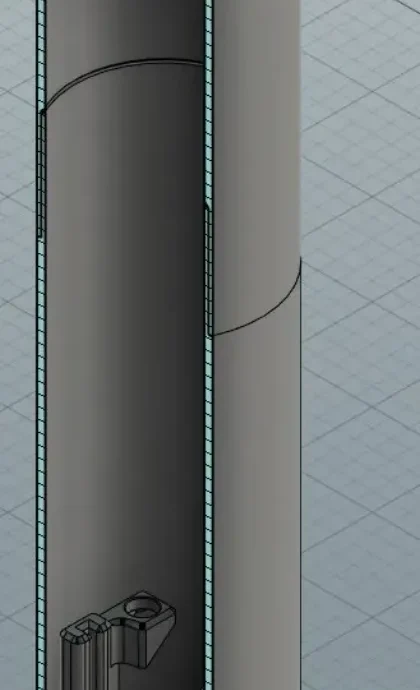

Корпус для установки и защиты антенны TBeam, подключенной к SX1262 uFL, на открытом воздухе. Поскольку я выбрал более длинную антенну, а высота MK3S была ограничена 210 мм, я сделал трубку скользящим фитингом. Кроме того, поскольку мне пришлось носить инструменты на своей двухэтажной крыше, я хотел сделать крепление постоянным, а опорную плиту съемной/модульной.

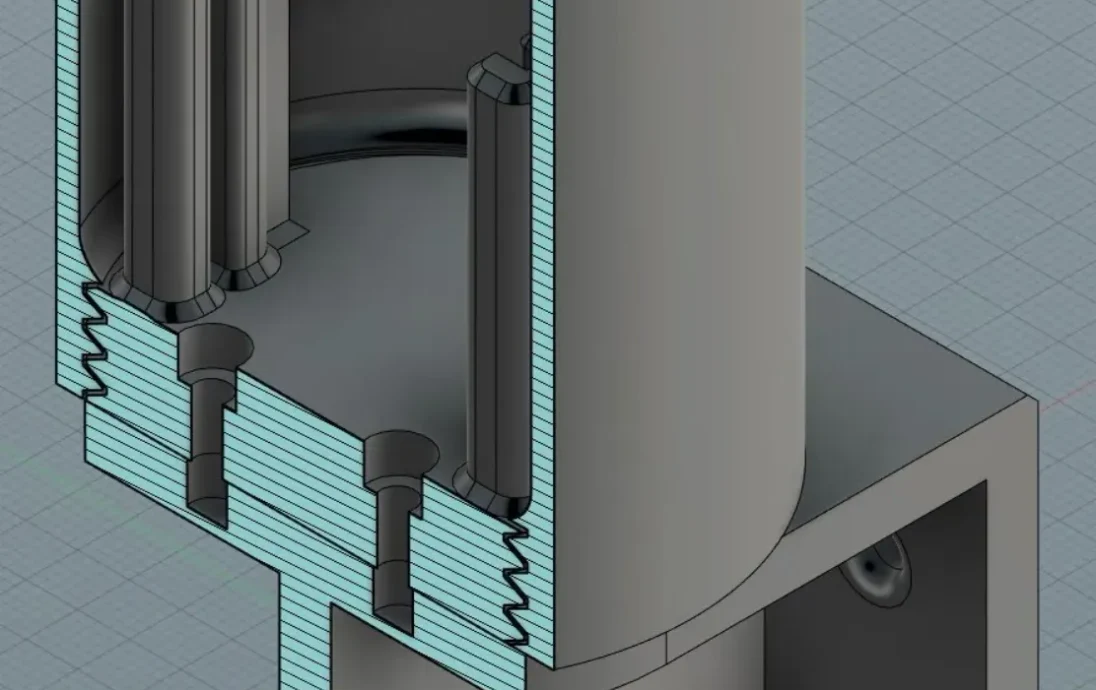

Опорная пластина крепится к креплению с помощью 3 латунных вставок M3x4,0 мм, наружным диаметром 4,6 мм и 3 винтов M3x10 мм.

Я выбрал плоский USB-кабель, предназначенный для работы на открытом воздухе, и сделал отверстие достаточно большим, чтобы вместить множество устройств. Дайте мне знать, если вам нужна нестандартная вилка, и я изготовлю ее или помогу вам в ее разработке.

Мой был напечатан белым цветом Overture PETG с соплом 0,6 мм на MK3S и высотой слоя 0,3 мм. Я использовал опору для крепления антенны, и без нее вы, скорее всего, справитесь.

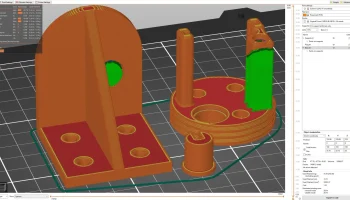

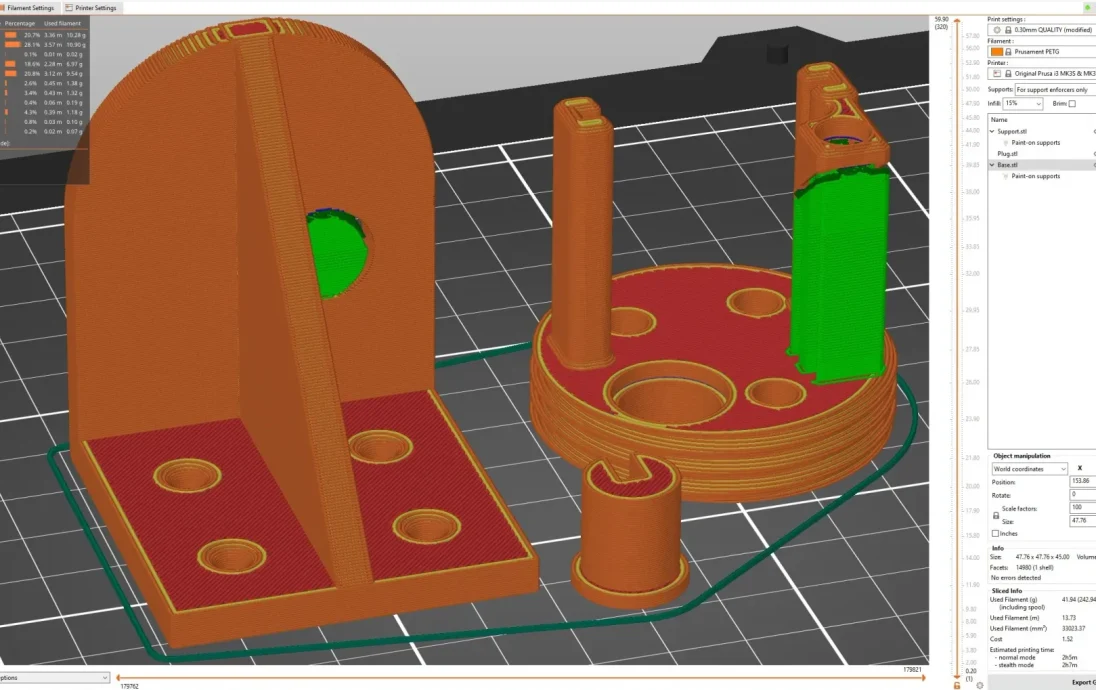

Частичные загрузки предназначены для оценки времени и нити, но они должны работать отлично, если у вас есть сопло 0,6 мм, и «возможно» все еще работать с соплом 0,4 мм. Я установил произвольный шов для трубки и наконечника для дополнительной прочности и снижения вероятности проникновения воды, если втягивание было установлено неправильно и в шве образовались крошечные отверстия. Я также добавил модификатор диапазона высоты на кончик: при 123 мм он меняется н�� высоту слоя 0,15 мм, чтобы сделать закругленный кончик более гладким.

**Не обращайте внимания на чрезмерное использование фасок на опоре антенны. Я увлеклась, и мне было проще просто уйти от них. :D
