Чехол для Elerow ThinkNode M2

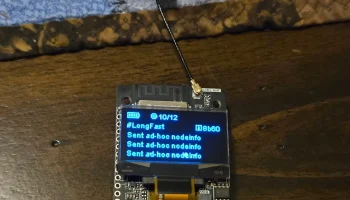

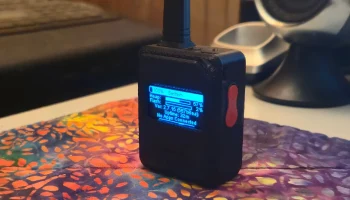

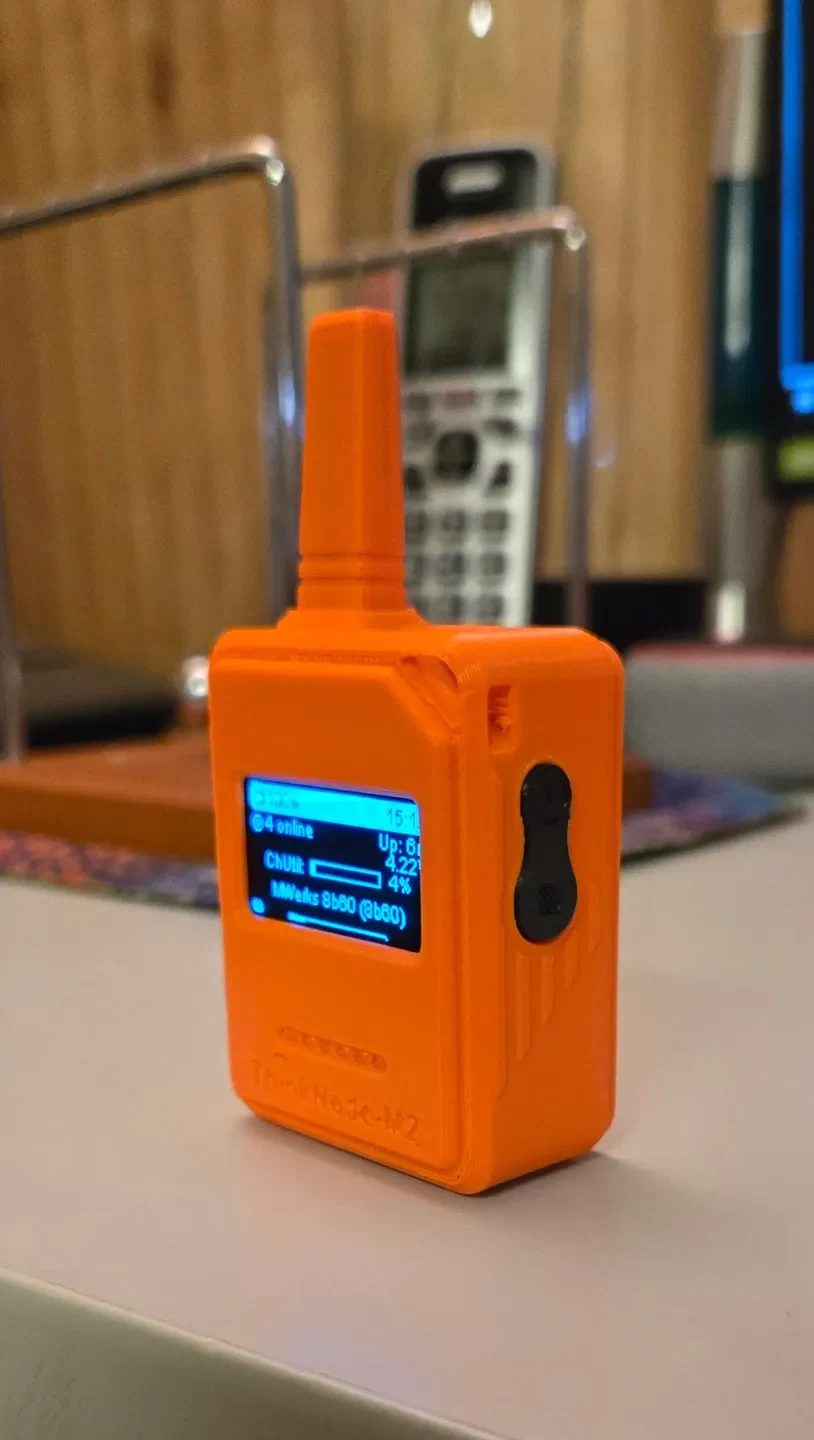

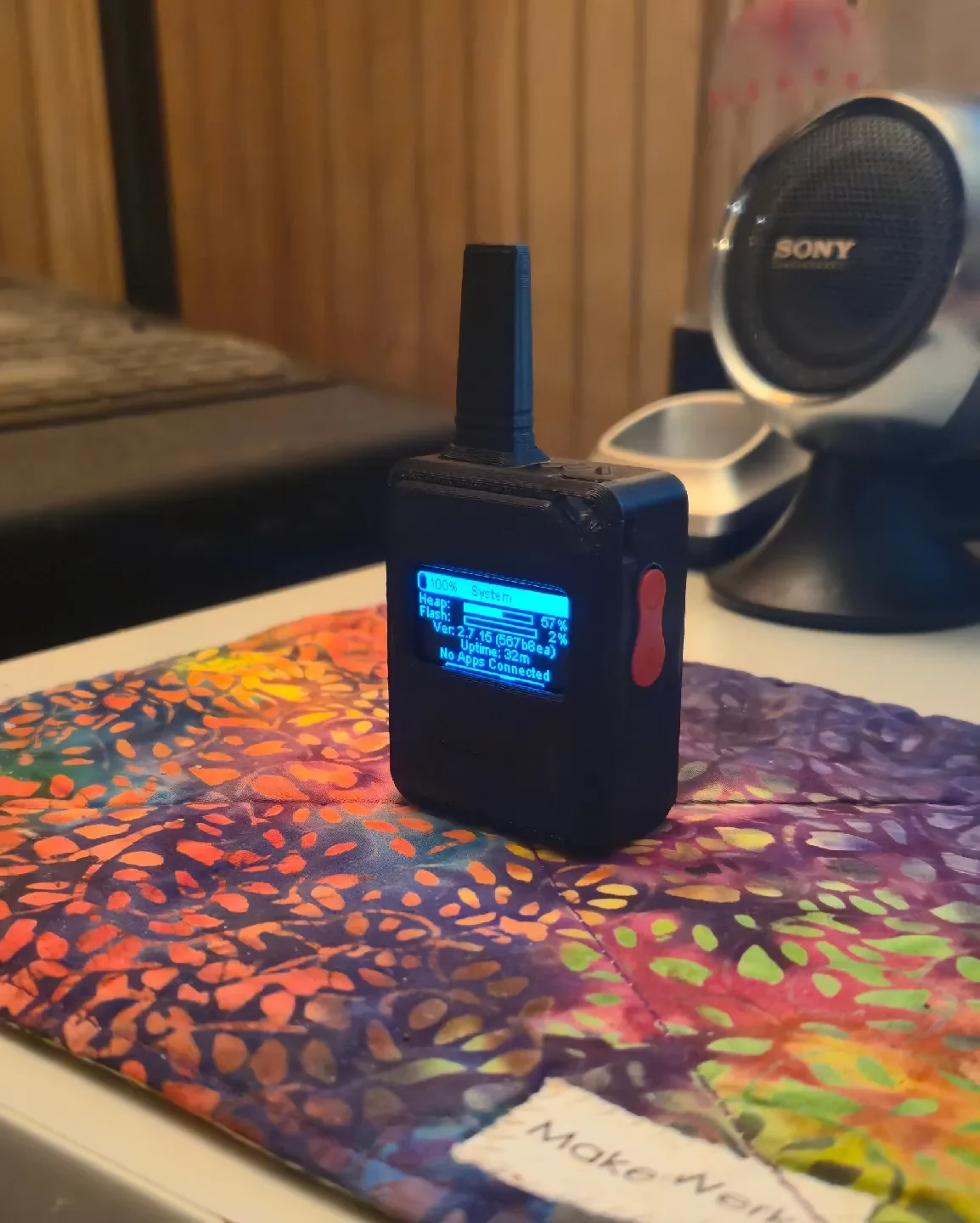

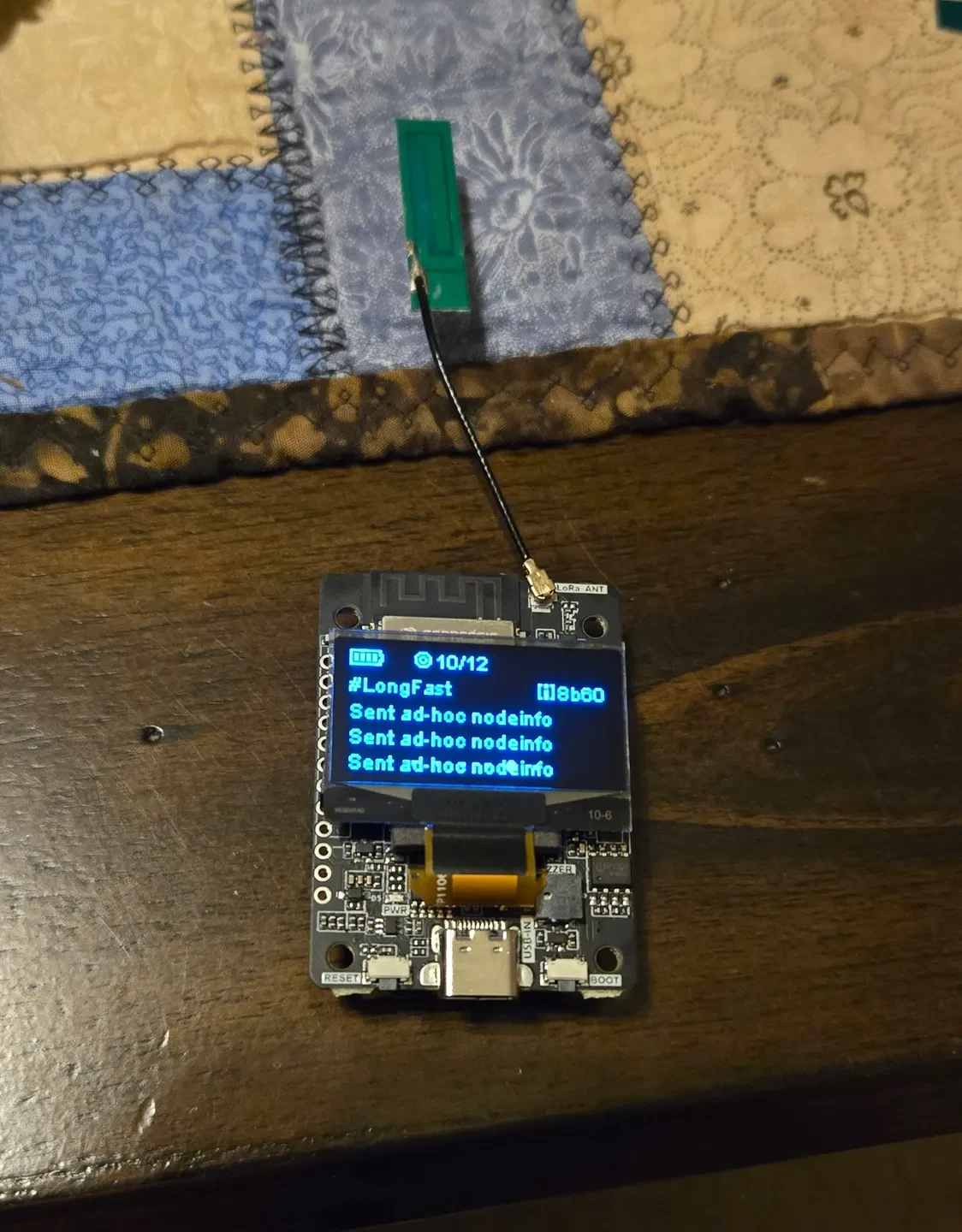

Это случай платы ThinkNode M2 ​​Meshtastic. Я нашел полный файл STP на Github. Похоже, это файл для их литого корпуса. Я импортировал файл в Fusion 360. Затем я изменил некоторые детали, чтобы сделать их удобными для 3D-печати. Затем я экспортировал различные узлы как отдельные файлы STL. Что касается передней части корпуса, я расположил его лицевой стороной вниз с помощью органических опор. Что касается корпуса антенны, я расположил его так, чтобы верхняя часть находилась на рабочей пластине, и использовал козырь шириной 10 мм. Что касается переключателя боковой кнопки, я сориентировал его лицевой стороной кнопки на рабочей пластине и использовал плотные опоры. Оранжевый корпус образца на фото выполнен из PLA, а черный — из ABS.

Примечания по сборке: мне пришлось просверлить отверстия для винтов в стойках, где задняя панель соединяется с пе��едней частью. Это помогает убедиться, что винты входят прямо в переднюю часть. Я использовал саморезы М1,7х6. Сначала я установил качельку кнопок. Это немного неудобно, поэтому убедитесь, что маленькая ручка сидит правильно. Я вставил антенну в корпус, а затем установил ее в переднюю часть. Затем мне пришлось акку��атно согнуть и проложить провод антенны, чтобы он не защемлялся в корпусе и не мешал винтовым стойкам. Убедитесь, что доска плотно прилегает внутри. Если задняя часть закрывается неравномерно, проверьте, полностью ли доска сидит на стойках.
