Чехол для Wio Tracker L1 + аккумулятор MakerFocus 3000 мА..

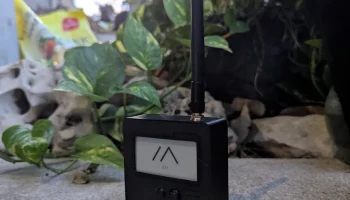

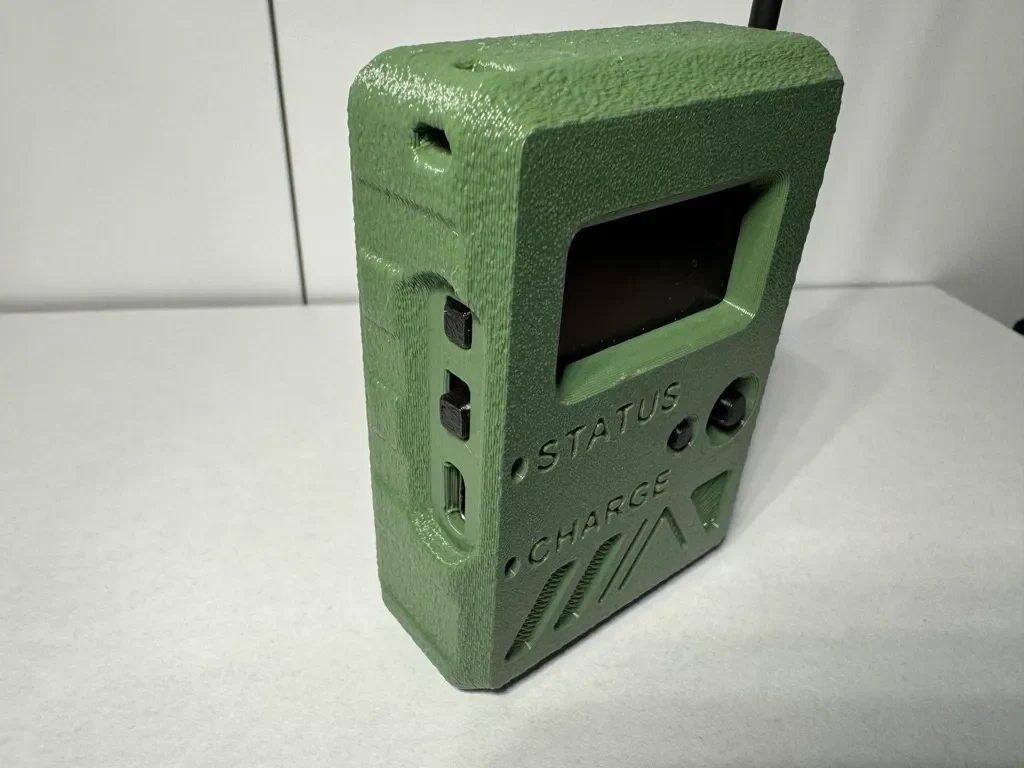

Это чехол для Wio Tracker L1 от Seeed Studio, в который можно установить LiPo-батарею емкостью 3000 мАч и размерами 67,5 x 36 x 10,2 мм. Получается хорошее автономное устройство Meshtastic с новой прошивкой и виртуальной клавиатурой.

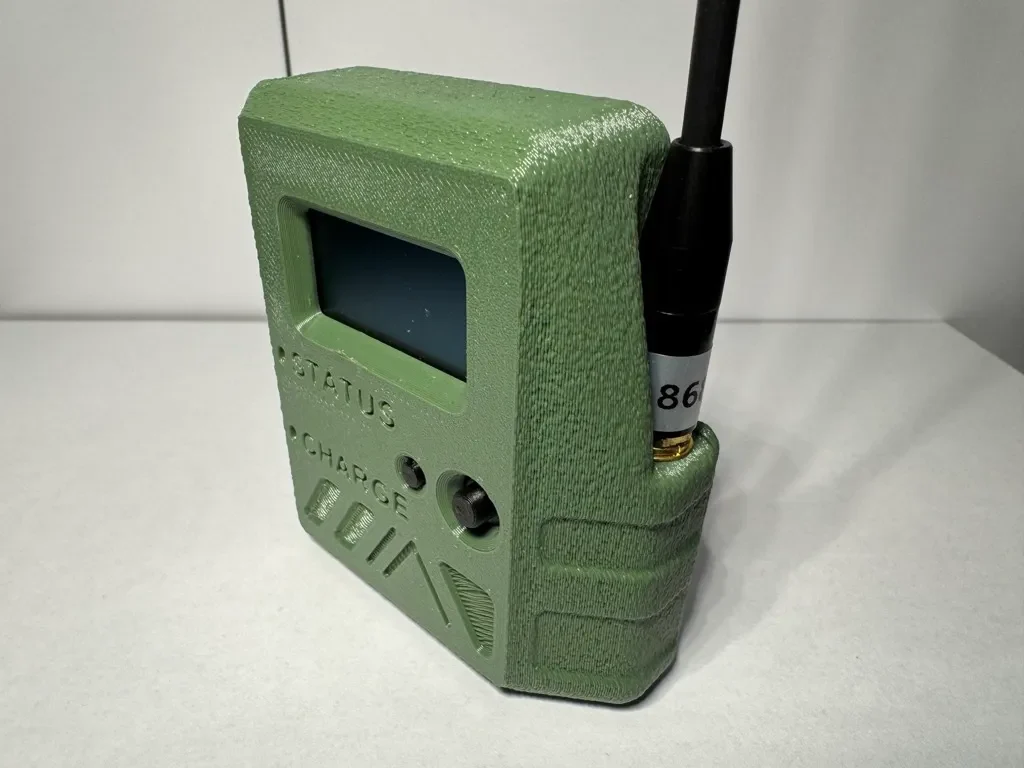

Обзор модели

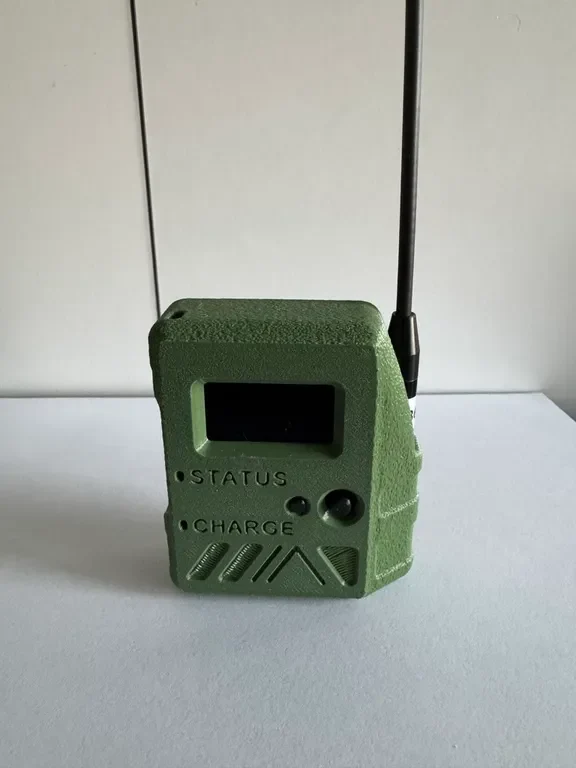

Передняя часть корпуса (2 версии)

Передняя часть корпуса: Вариант для использования с гайками M3

Передняя часть корпуса — версия с термофиксируемой вставкой: (н��проверенная) Вариант имеет отверстия 4 x 7 мм для использования с термовставками M3

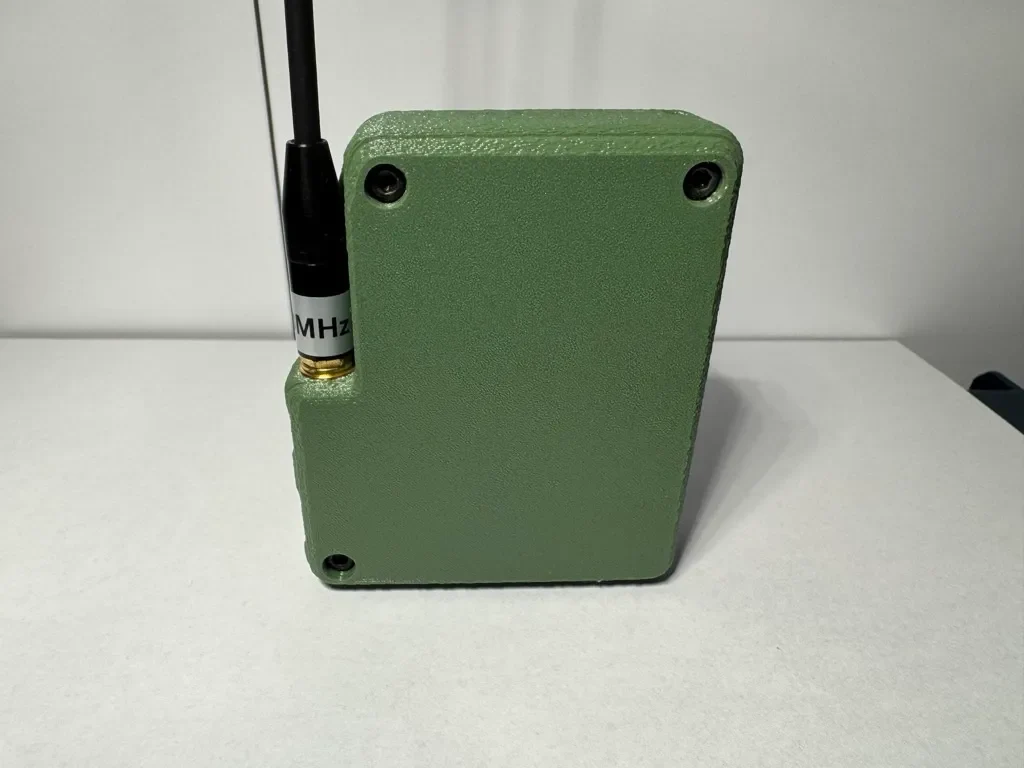

Задняя крышка (2 версии)

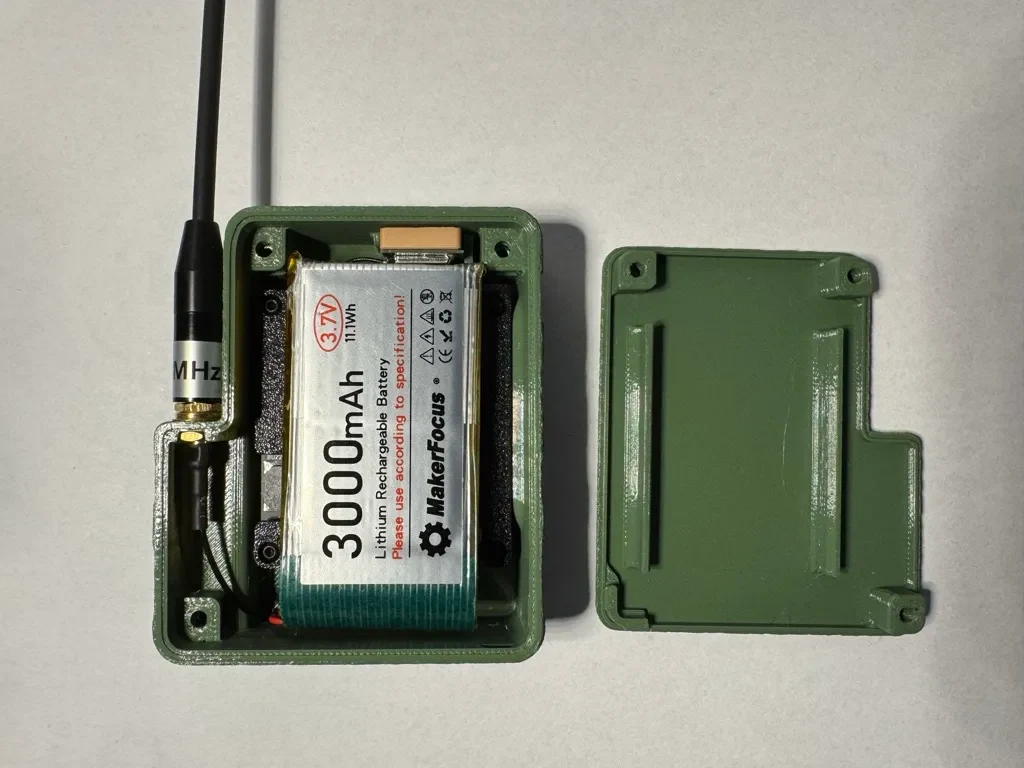

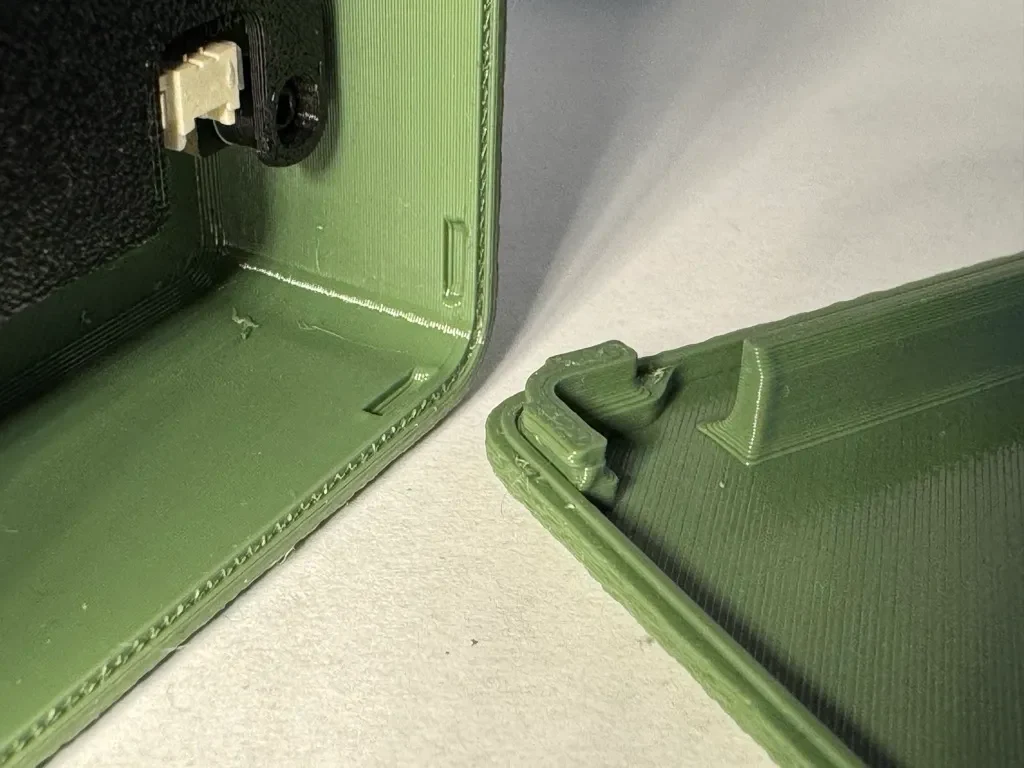

Задняя крышка: Вариант без направляющих батареи (макс. размеры батареи: 67,5 x 52 x 10,2 мм)

Задняя крышка: вариант с направляющими для аккумулятора (макс. размеры аккумулятора: 67,5 x 36 x 10,2 мм)

крышка печатной платы

Кнопки

передняя кнопка

кнопка сброса

выключатель питания

Джойстик (3 версии с разным зазором):

джойстик: обычный вариант

джойстик свободен: свободный вариант

джойстик тугой: тугой вариант

Используемые детали

Макетная плата Seeed Wio Tracker L1 (с OLED-дисплеем)

Купил: https://amzn.eu/d/7uGh0BY

Аккумулятор MakerFocus 3000 мАч

Купил: https://amzn.eu/d/7KOxQxh

Антенна 17 см, 868 МГц (ЕС)

Или любую другую антенну диаметром менее 10 мм.

Я купил: https://amzn.eu/d/dA0BJzN

3 гайки M3 или 3 термовставки M3 (в зависимости от того, какой корпус шрифта вы выберете)

3 винта с головкой под торцевой ключ M3x10

4 винта с головкой под торцевой ключ M2x8

Пенопласт или двусторонний скотч

Печать

Все детали можно печатать без подставок.

Я использовал высоту слоя 0,20 мм и включил Fuzzy Skin в Prusa Slicer.

Толщина нечеткой кожи: 0,2 мм

Расстояние до точки нечеткой кожи: 0,2 мм

В качестве альтернативы используйте меньшую высоту слоя (например, 0,15 мм) для гладкой поверхности, если не печатаете с нечеткой кожей.

Я печатал на текстурированном стальном листе.

Я использовал ПЭТГ.

Сборка

Вытащите жертвенный опорный слой из всех отверстий для винтов небольшой отверткой или чем-то еще.

Вставьте гайки M3 в пазы в трех углах или вставьте вставки головки M3 на место.

Можно использовать небольшое количество клея или скотча, чтобы гайки не выпадали.

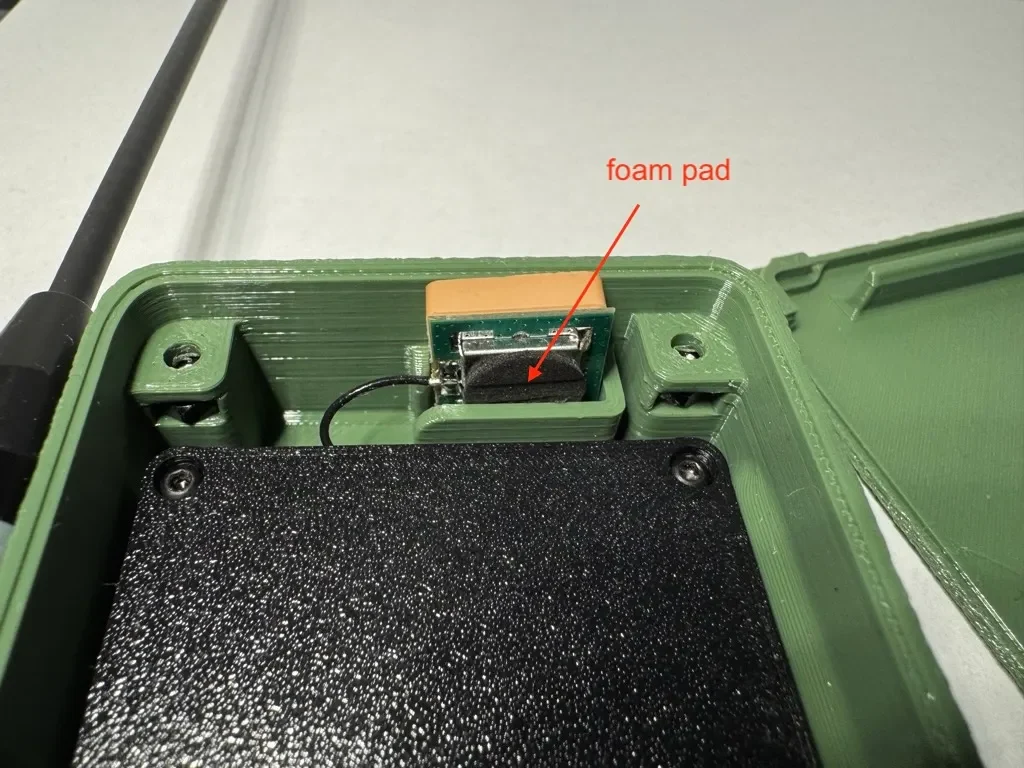

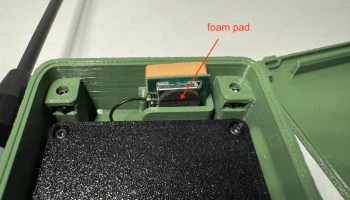

Установите GPS-антенну в гнездо с помощью пенопластовой прокладки или двусторонней ленты.

Установите кабель SMA на UFL1 в соответствующее отверстие.

Установите антенну на разъем SMA.

Наденьте крышку джойст��ка на джойстик Wio Tracker L1.

Возможно, придется рассверлить отверстие в крышке джойстика, чтобы обеспечить наилучшее прилегание.

Наденьте крышку выключателя питания на выключатель питания Wio Tracker L1.

Поместите кнопку сброса и переднюю кнопку в передний корпус.

Держите переднюю часть корпуса под углом, чтобы кнопки не выпали, и вставьте Wio Tracker L1 внутрь.

Подключите антенные кабели к соответствующим портам на Wio Tracker L1.

Завинтите крышку печатной платы и убедитесь, что под ней не зажаты антенные кабели.

Проверьте джойстик, чтобы убедиться, что он работает правильно и не застревает.

Разберите и отшлифуйте места контакта между крышкой джойстика и передним корпусом, если она застряла или плохо щелкает

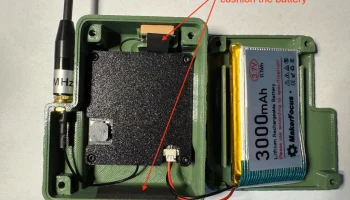

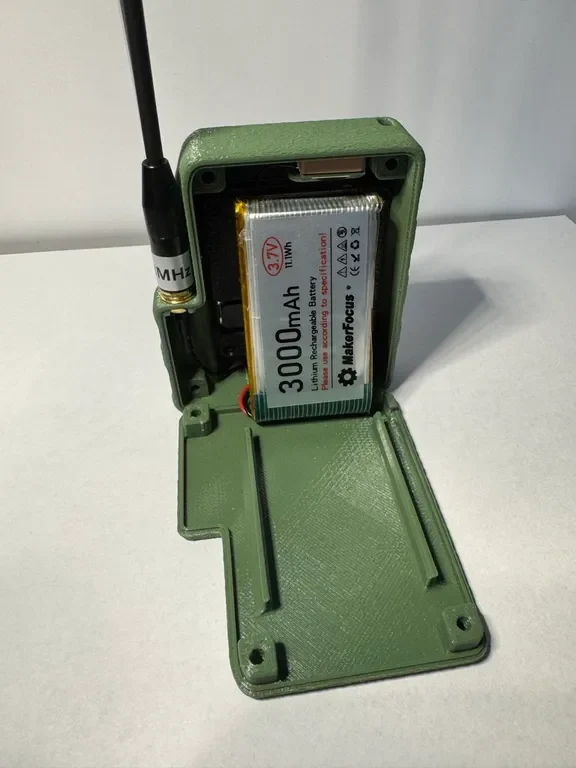

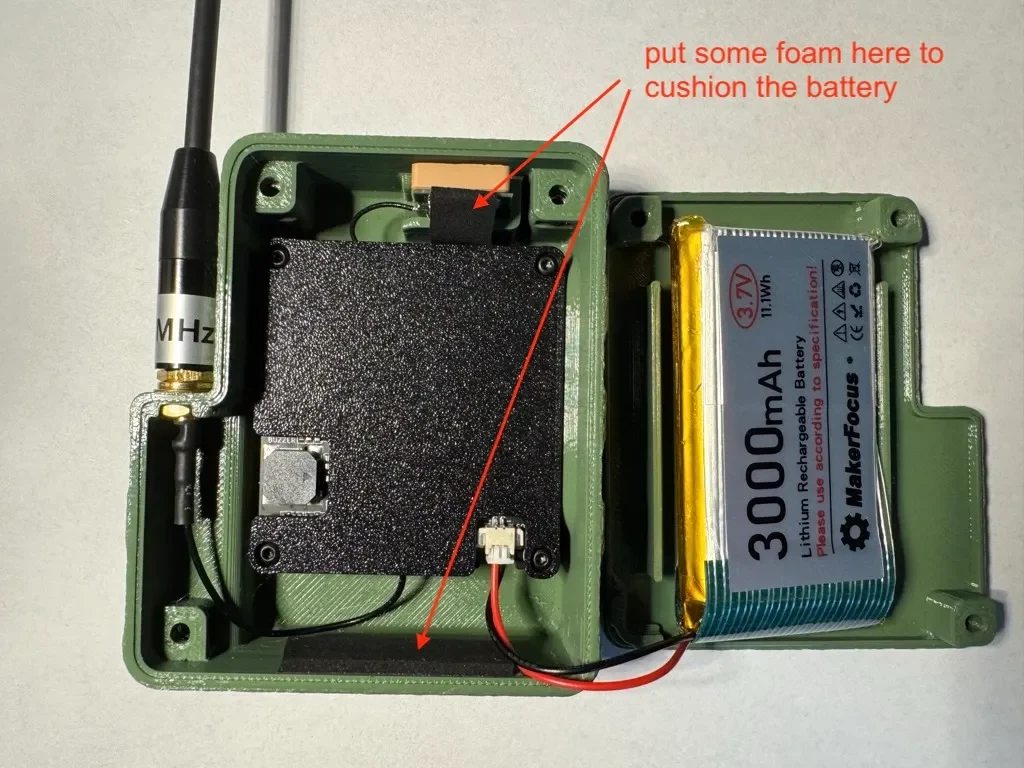

Подключите аккумулятор и закрепите его на крышке печатной платы двусторонним скотчем.

Прежде чем делать это, убедитесь, что антенна установлена, чтобы не повредить радиостанцию.

Винт в задней части корпуса

Прошить последней прошивкой

https://flasher.meshtastic.org
