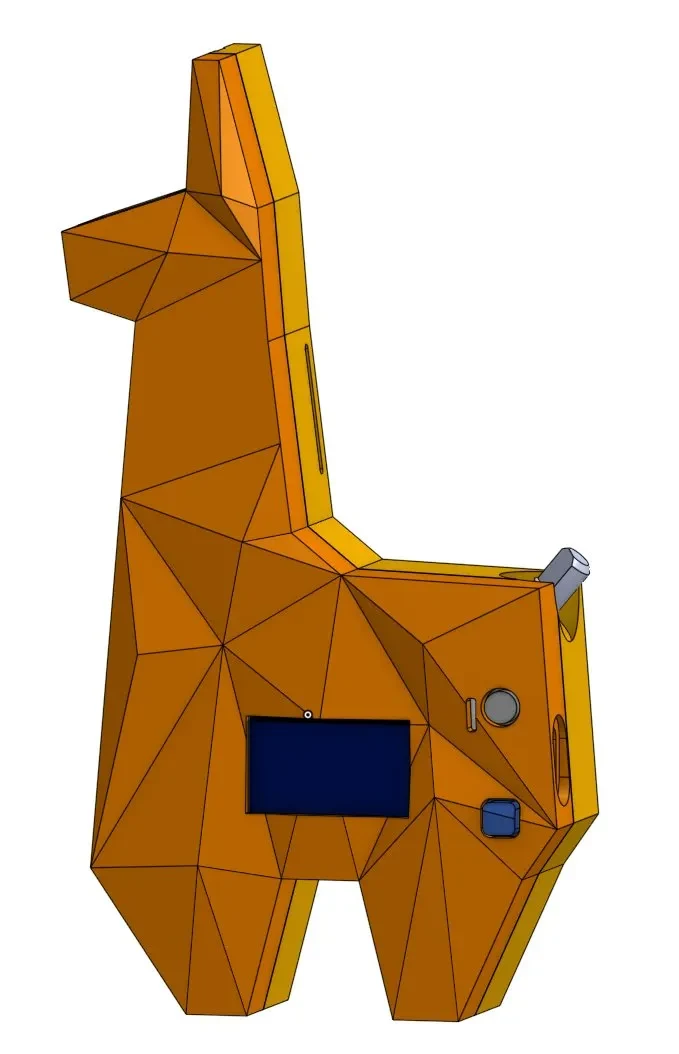

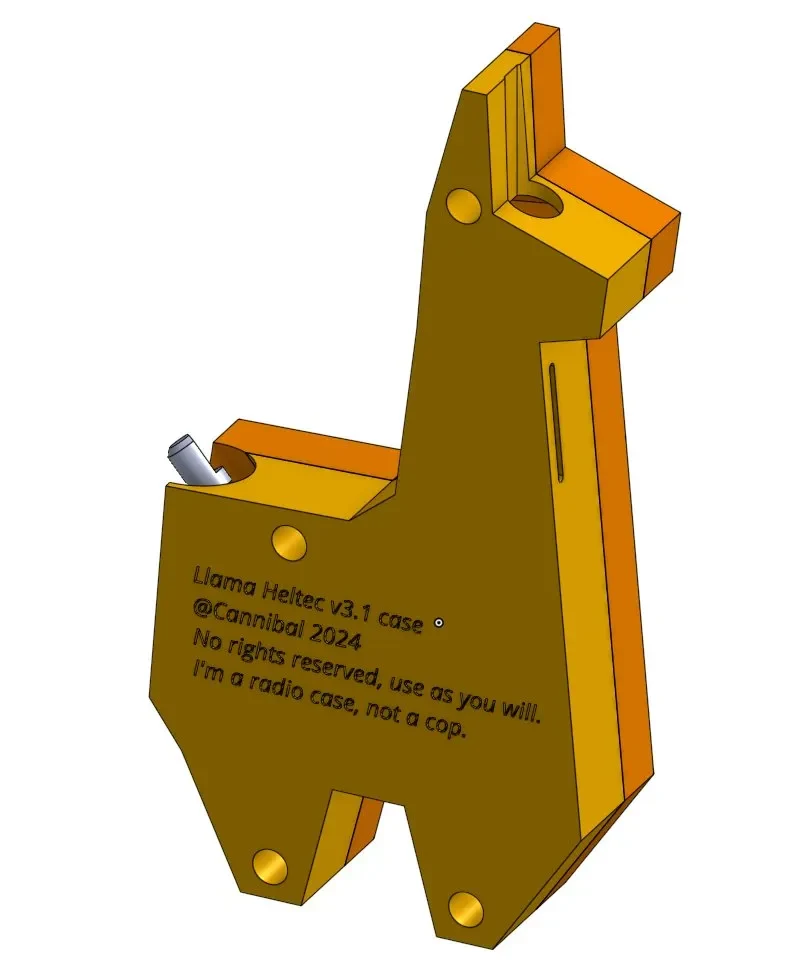

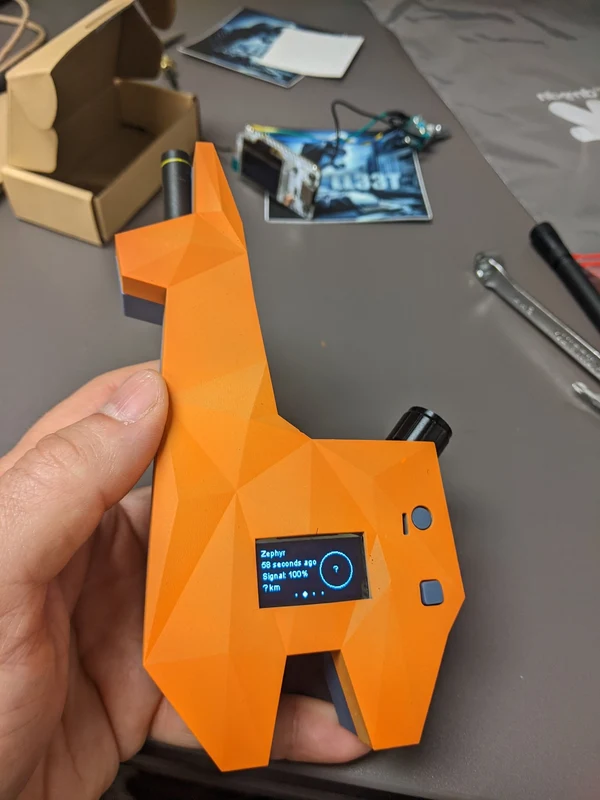

Чехол Heltec v3.1 в виде ламы

Это глупый случай для радио Heltec v3.1 LoRa Meshtastic. В мештастическом мире ощущалась острая нехватка лам.

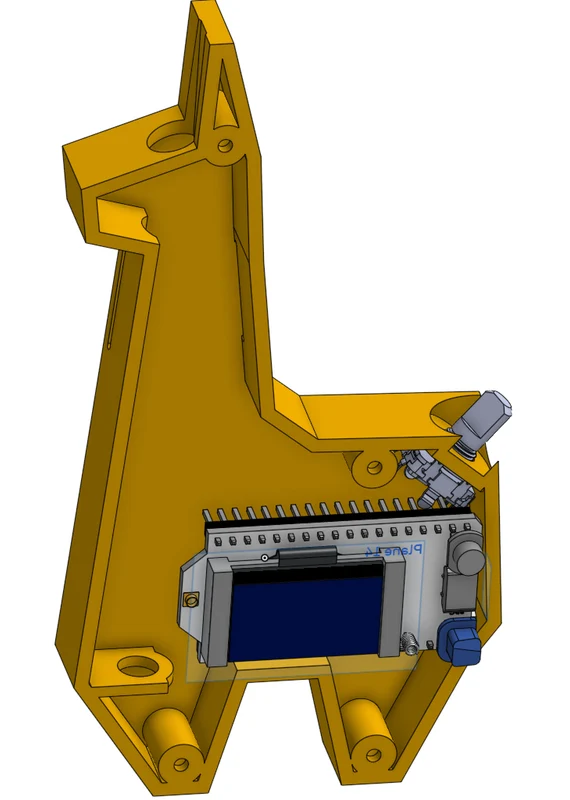

На хвосте имеется место для поворотного энкодера, а антенна является полностью внутренней, если ее использовать с короткой короткой антенной, которая, по-видимому, есть у большинства людей для радиостанций Heltec.

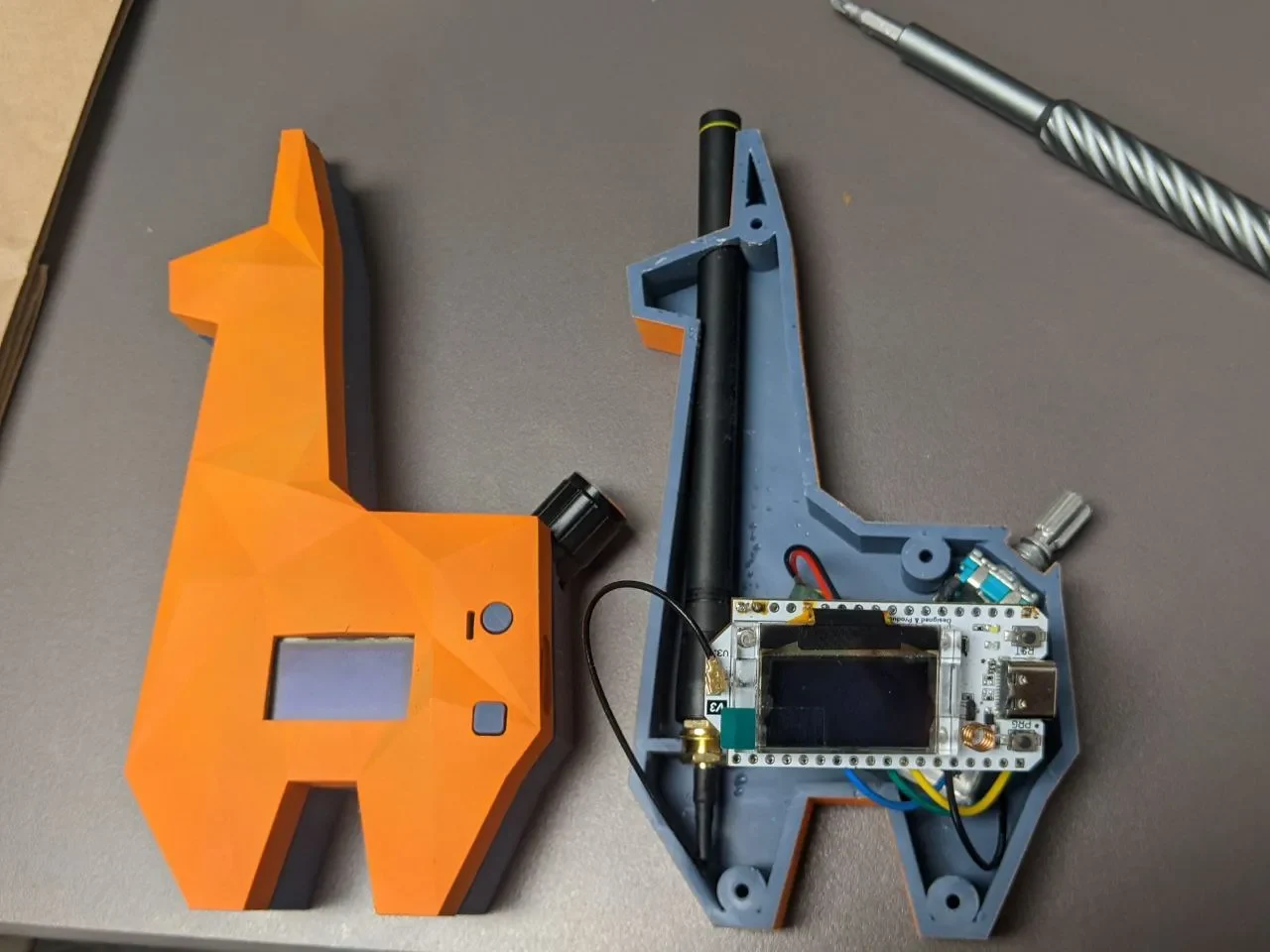

Компоненты, на основе которых я разработал это радио
Радио: Хелтек v3.1
Антенна: TE Connectivity Linx — ANT-916-CW-HW-ND
Поворотный энкодер: Конохан — B09KNC1J6H
Винты: M2,5 длиной не менее 4 мм.
Аккумулятор емкостью 1100 мАч подходит лучше всего.

Антенна представляет собой полуволновой диполь с центральным питанием. Большинство антенн используют человека, который держит радиостанцию, в качестве заземляющего слоя, и если вы не собираетесь держать футляр и носить его в рюкзаке или кармане, то заземляющего слоя нет. Эта антенна, являющаяся диполем с центральным питанием, не имеет подобных проблем и обеспечивает очень хорошие характеристики, независимо от того, держится ли она в руке или в сумке.

Поворотный энкодер (поворотная ручка) — это обычный 5-контактный EC11. Размеры составляют 12,5 на 15 миллиметров, но корпус должен подходить и для других размеров.

Есть множество других утилитарных и специально созданных корпусов, которые очень хороши и функциональны, но это был просто забавный практический проект в САПР, и, надеюсь, он понравится другим.

Если у вас есть какие-либо вопросы или комментарии по этому проекту, лучше всего связаться со мной в Твиттере @Cannibal.
Пожалуйста, отметьте меня, если распечатаете это, мне бы хотелось увидеть, как и где вы это используете!
