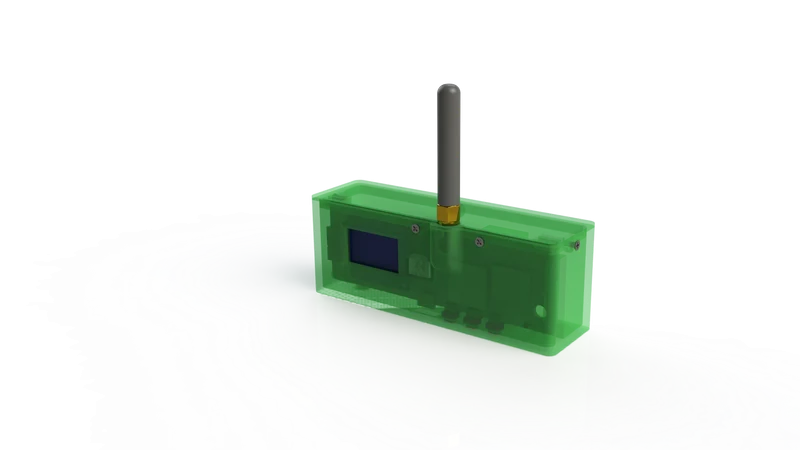

Чехол для LILYGO T-BEAM V1.2

Данная модель является доработанной и исправленной версией. Были сделаны следующие модификации:

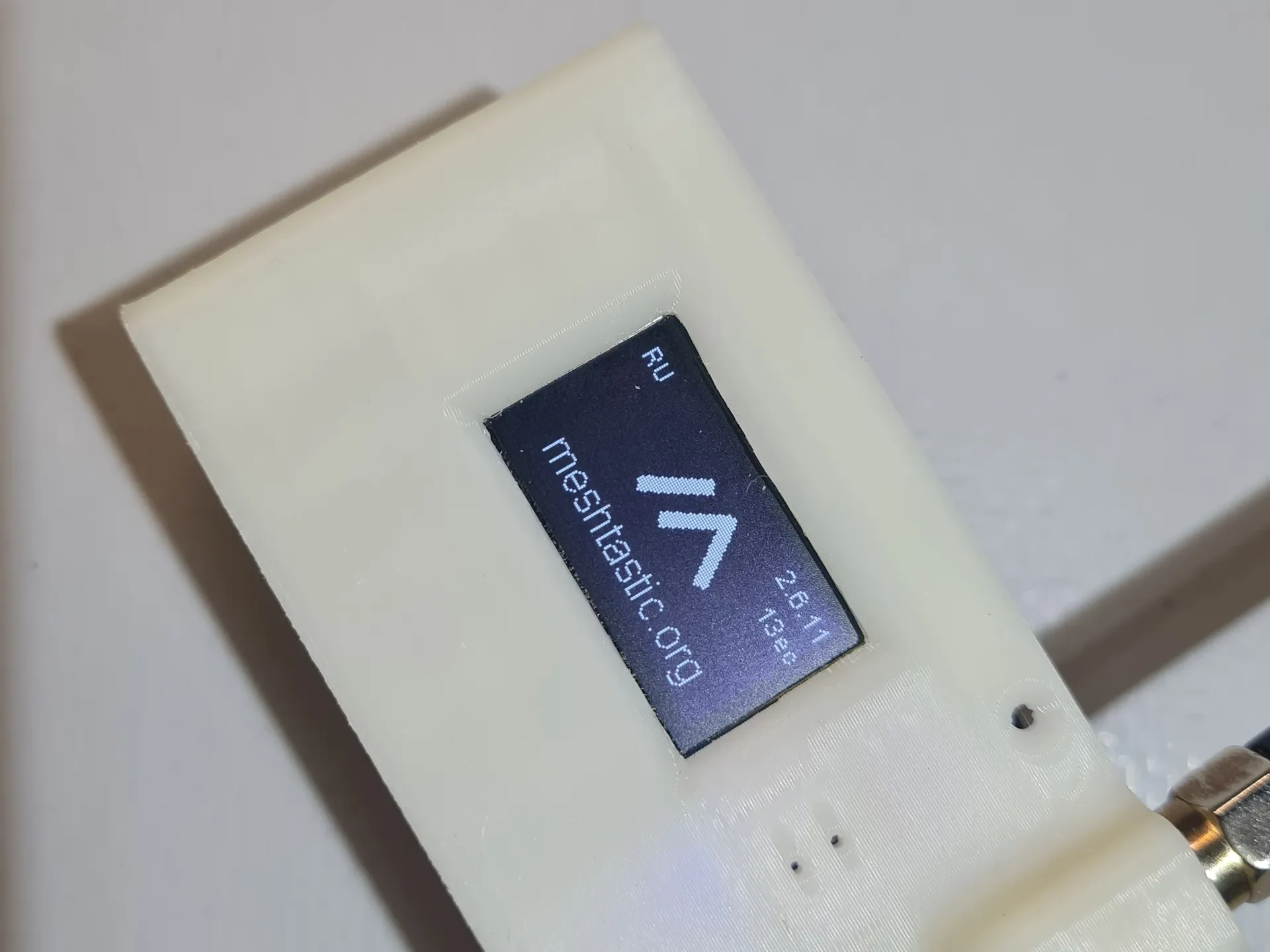

1) Отрегулирована высота отверстия окна экрана. Теперь экран полностью виден.

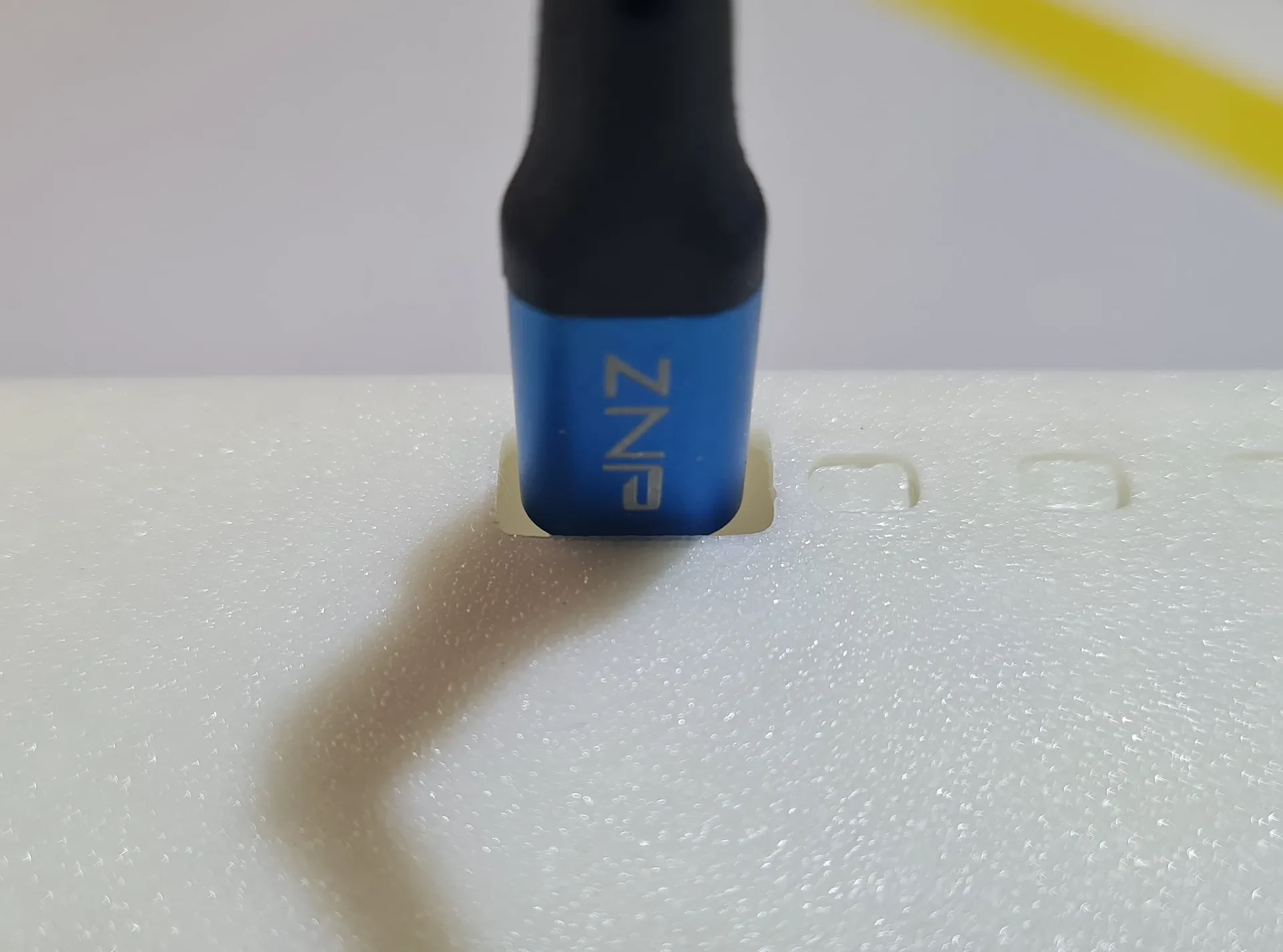

2) Расширено отверстие для кабеля micro-USB. Протестировал с несколькими кабелями — подключаются без проблем.

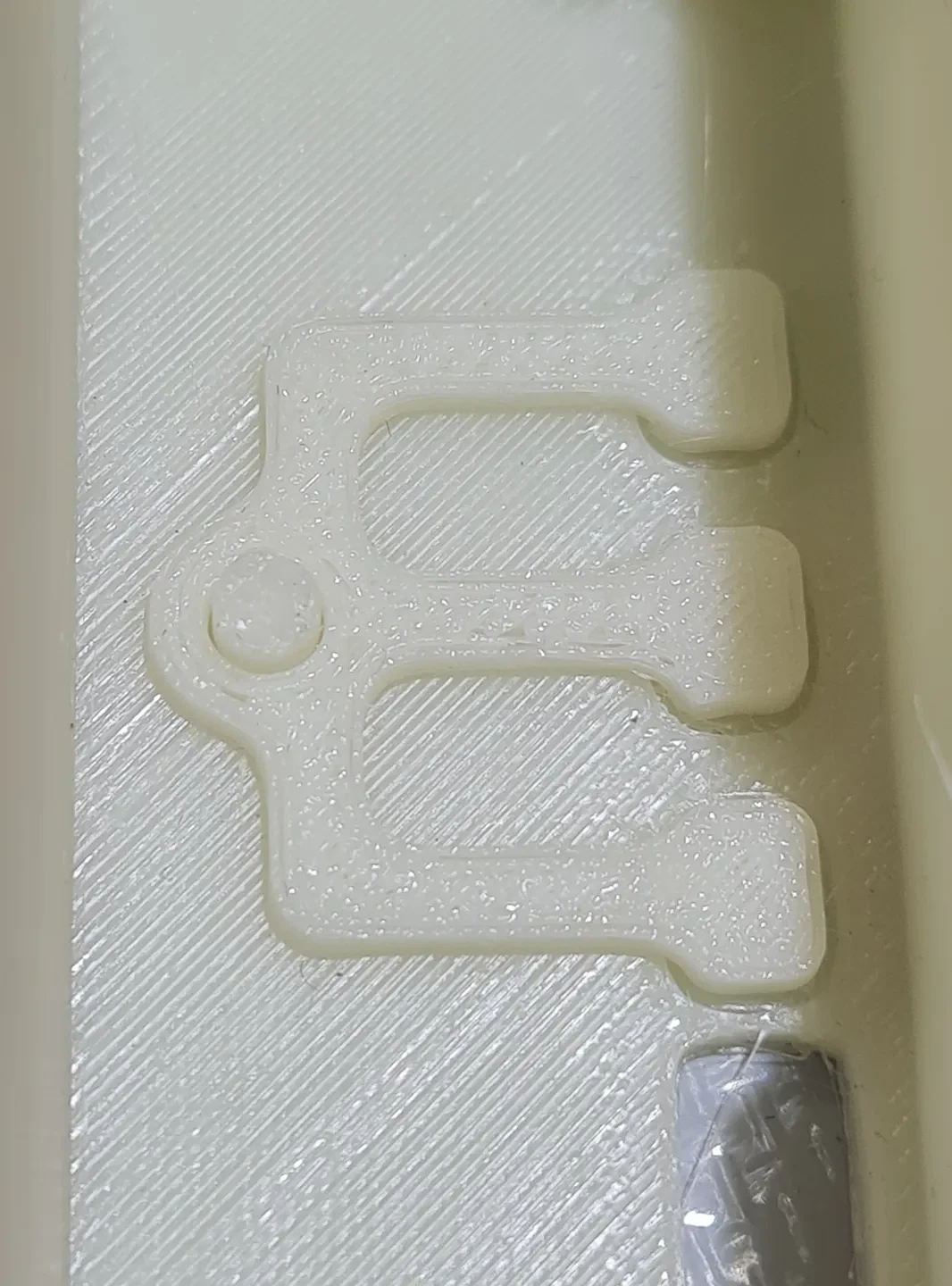

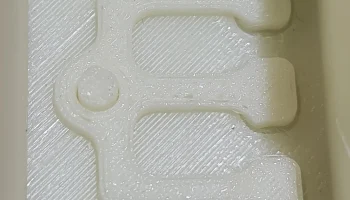

3) Три отдельные детали кнопок собраны в одну деталь, к корпусу д��бавлен штифт для быстрой сборки и надежной установки кнопок.
4) Уменьшена высота кнопки «Сброс», а у двух других кнопок увеличена. Нажатие на кнопку стало более комфортным, что исключает случайное нажатие кнопки «Сброс».
5) Подобрана оптимальная высота стоек печатной платы для точного срабатывания кнопок.
6) Увеличена высота крепления печатной платы.
7) Переработана крышка крышки — добавлен фланец.
8) Изменено крепление крышки крышки сверху вбок. Крепление осуществляется с помощью пяти винтов с потайной головкой M2x5.

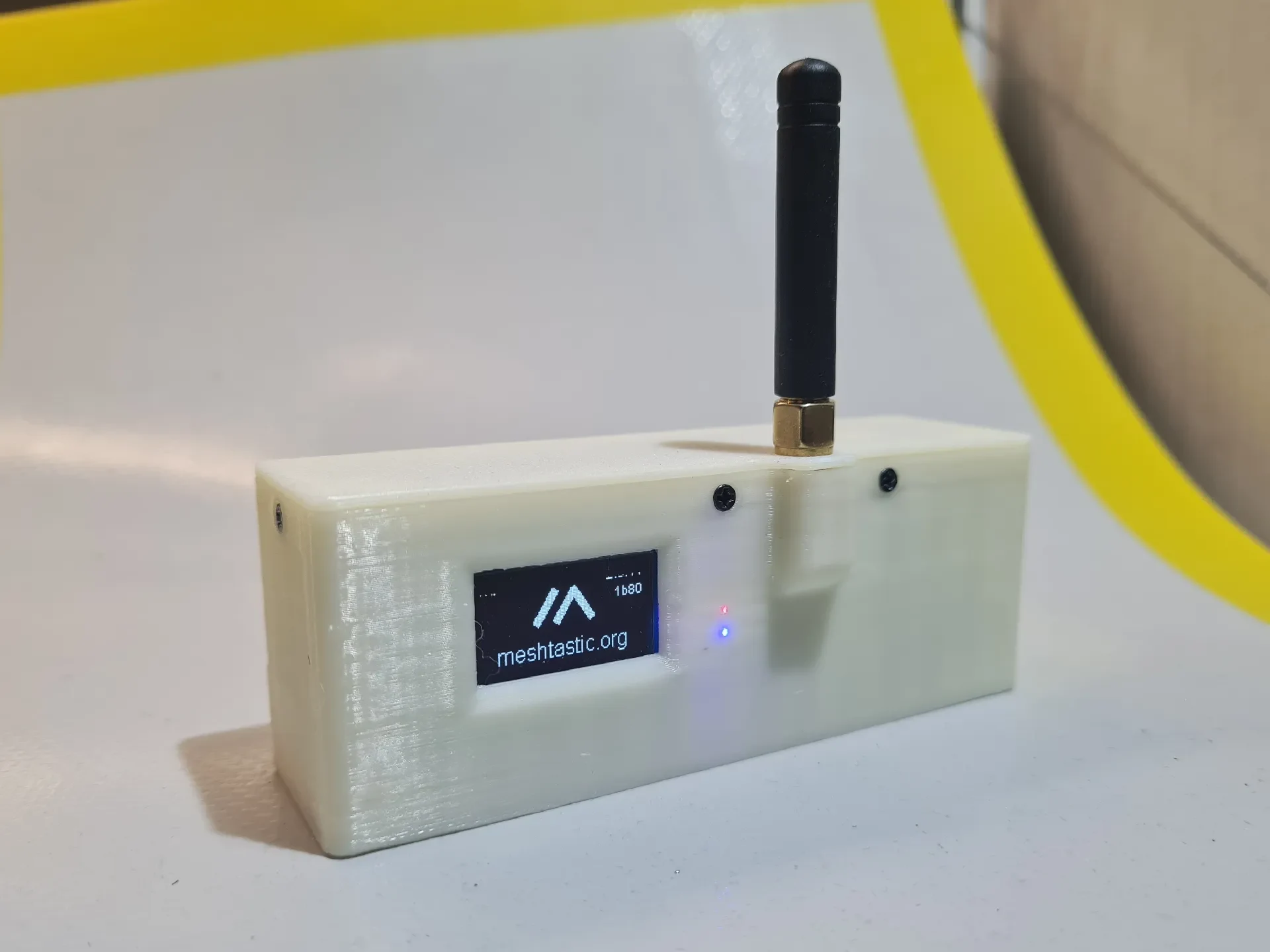

7) Добавлена ​​версия с выводом индикаторов на лицевую панель. В качестве световодов используется леска толщиной 0,75 мм.

Сборка версии со светодиодными индикаторами:
1) Используя метчик 1/4"-20, нарежьте резьбу штатива в нижнем отверстии корпуса.
2) Примерьте держатель световода и при необходимости подпилите его. Проверьте зазор каналов в держателе и отверстия в корпусе — световоды не должны вставляться слишком туго. При необходимости просверлите.
3) Установите кнопки.
4) Установите LILYGO T-BEAM V1.2 с аккумулятором и выключите плату через меню в приложении Metastatic.
5) Установите держатель световода.
6) Вставьте световод в нижнее отверстие на передней стенке корпуса и протолкните его через корпус и держатель до упора в светодиод на плате. При необходимости отрегулируйте положение световода зубочисткой. Таким же образом установите верхний световод.
7) Включите плату, нажав кнопку «питание» (крайнюю левую).

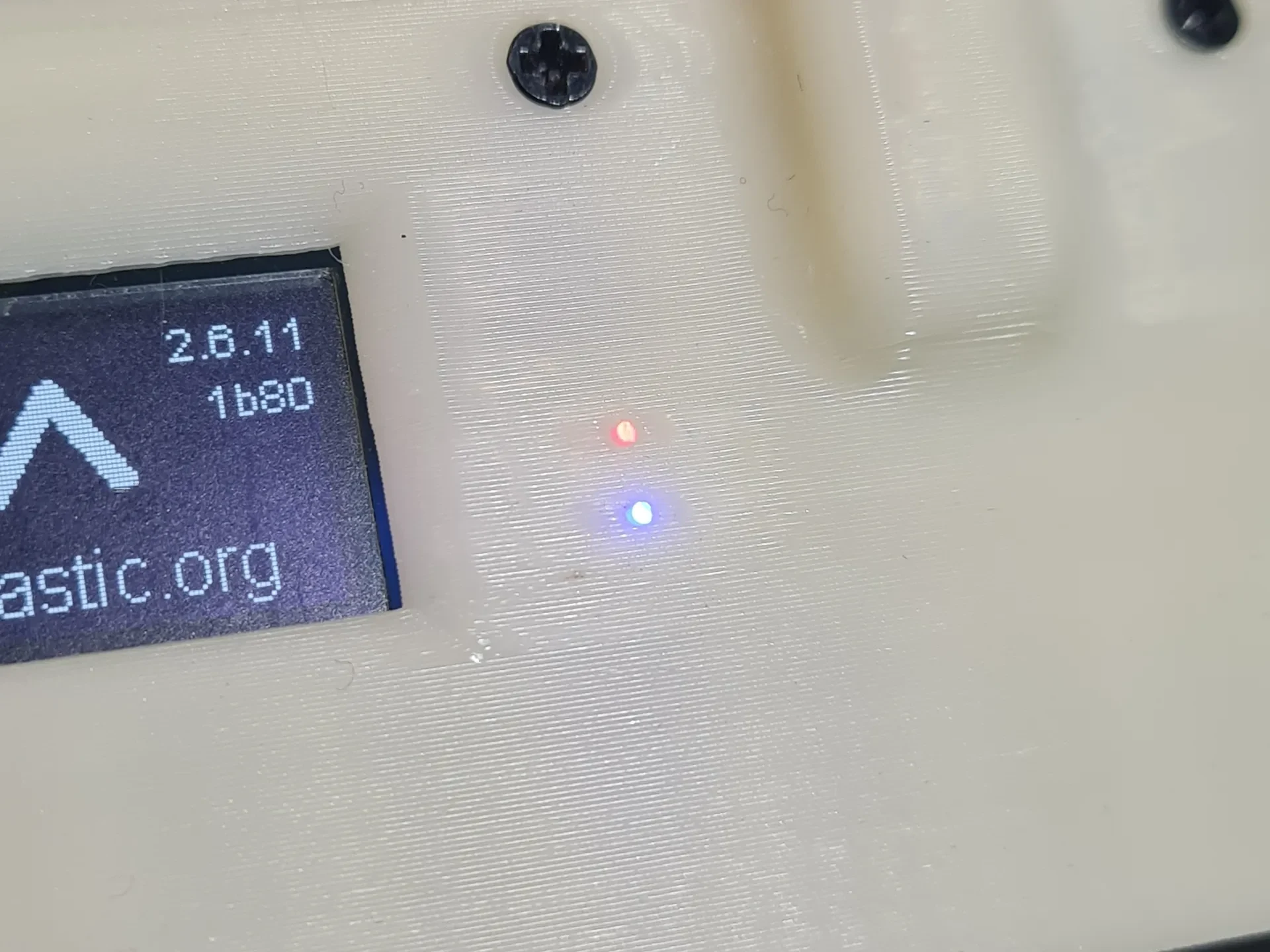

8) Проверьте наличие красного и синего света на концах световодов. При необходимости отрегулируйте положение. Не обрезайте световоды, пока не получите яркий свет на концах!

9) Подрежьте световоды бритвенным лезвием или канцелярским ножом заподлицо с передней панелью корпуса.

10) НЕ КЛЕЙТЕ све��оводы! В противном случае, если вам понадобится разобрать корпус, вам придется его разбивать.

11) Установите верхнюю крышку. Закрепите винтами M2x5.

Настройки печати
Материал: ПЭТ-Г/ПЛА/АБС
Высота слоя: 0,2 мм
Дополнительные опции: Юбка/окантовка для ABS
Заполнение: 15%
Поддерживает: Да
