Чехол Heltec WiFi LoRa 32 V3 двойной 18650

Я искал прочный, прочный, но не слишком большой корпус для платы Heltec Wifi LoRa 32 V3, который поддерживал бы приличное количество литиевой батареи. Черпая вдохновение (но не переделывая) https://www.thingiverse.com/thing:6767924, я разработал этот чехол с нуля. Это не модифицированная версия того, что здесь указано, но оно явно предназначено для имитации дизайна.

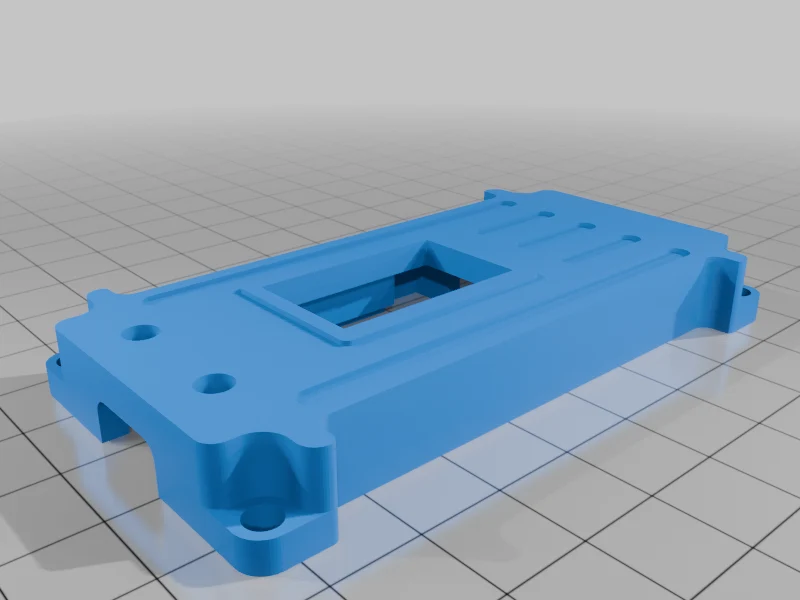

На внутренней стороне верхней части имеется углубление, куда можно разместить небольшой GPS-блок, например БН-220. Он будет зафиксирован на месте кронштейном в средней части.

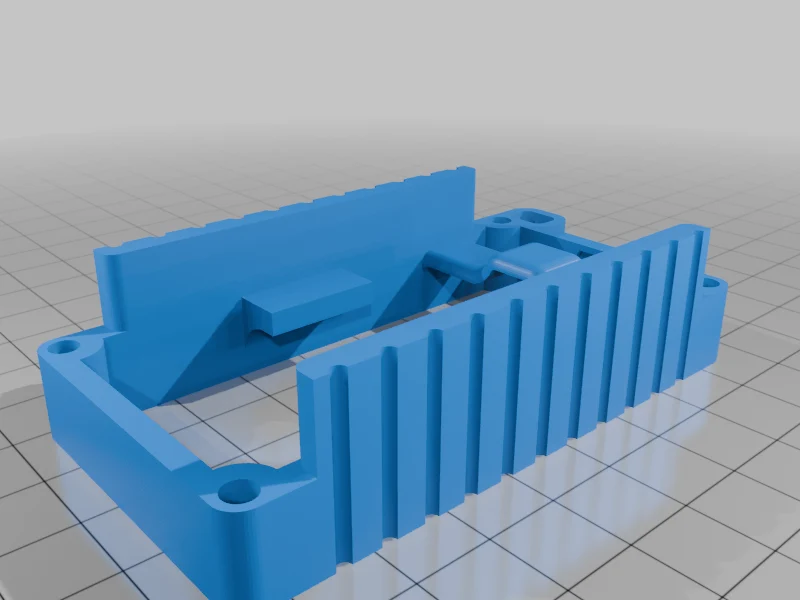

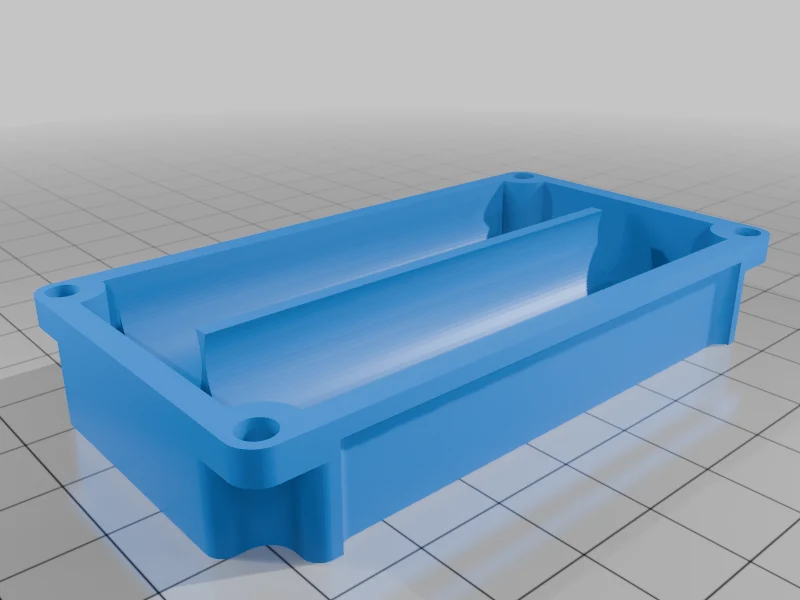

Распечатайте три части (мне нравится середина одного цвета, а верх и низ другого цвета) и две части пуговиц. Сборка довольно понятна. Верхний компонент имеет прорезь для установки платы, а средняя часть фиксирует ее на месте. В нижней части находится пара параллельно подключенных 18650, кот��рые подключаются к порту батареи платы LoRa.

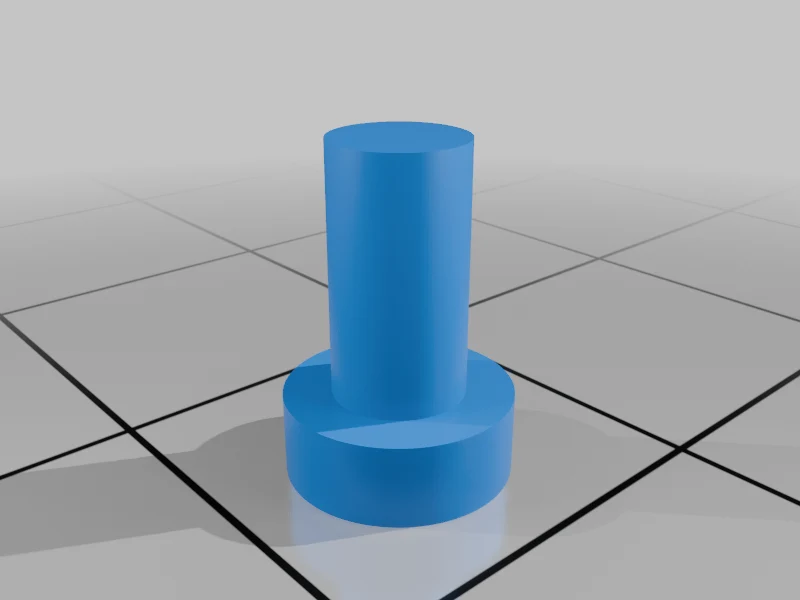

Вам нужно будет распечатать пару кнопок, которые необходимо вставить в отверстия в верхней части перед установкой платы.

https://heltec.org/project/wifi-lora-32-v3/
