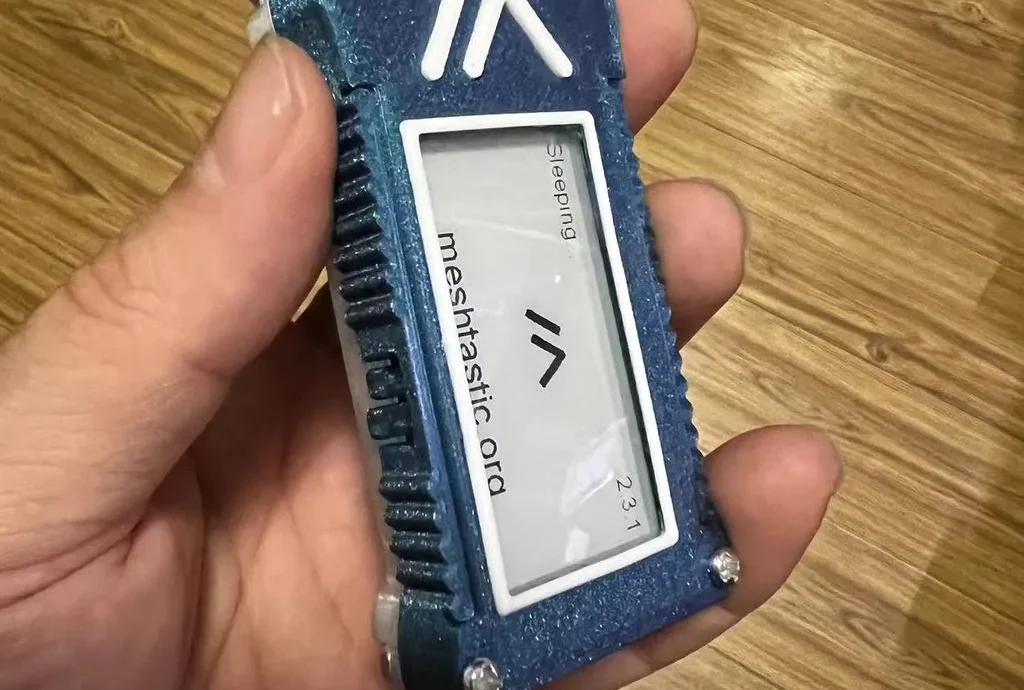

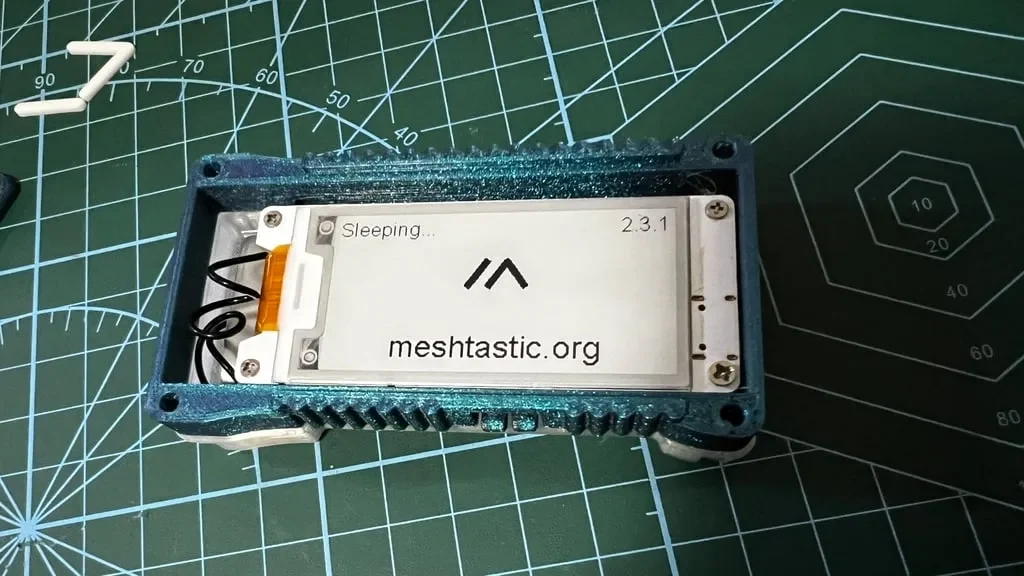

Тонкий корпус Heltec Wireless Paper Meshtastic

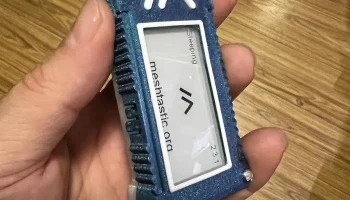

Чехол для Heltec Wireless Paper, чехлов для него так мало, поэтому я решил сделать один и поделиться им здесь.

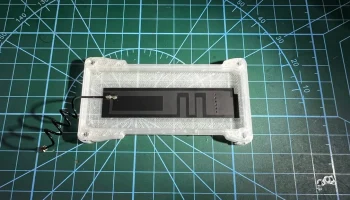

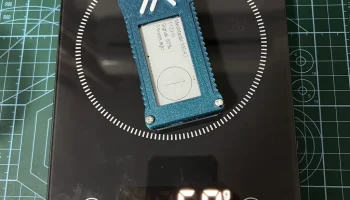

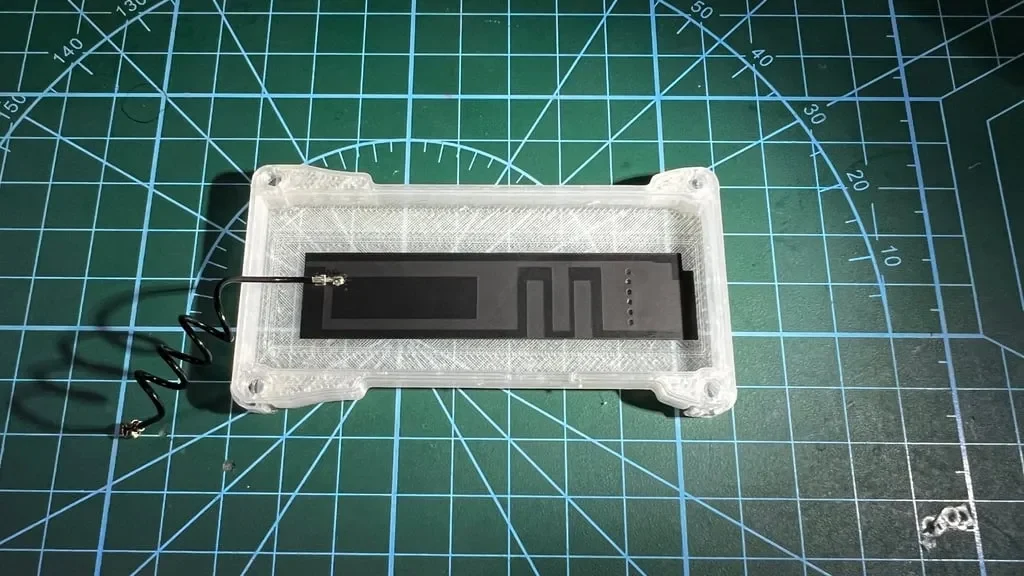

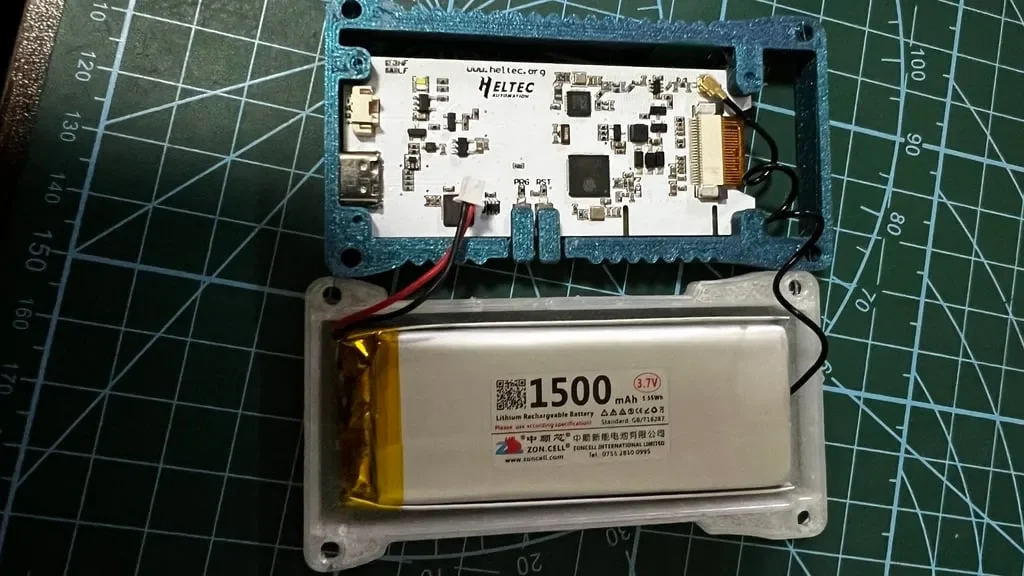

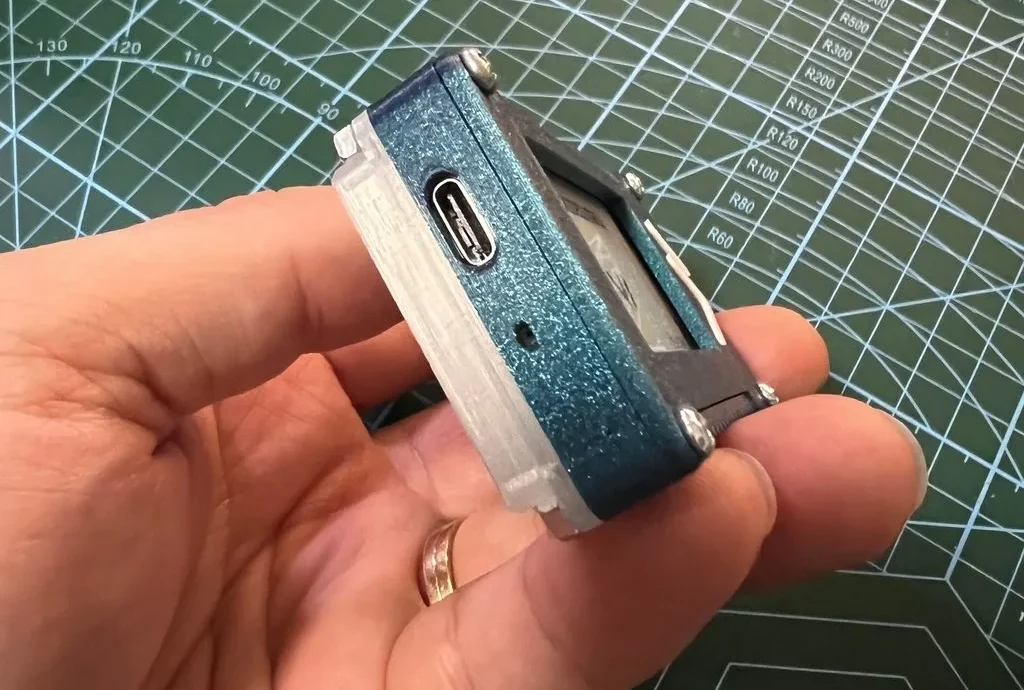

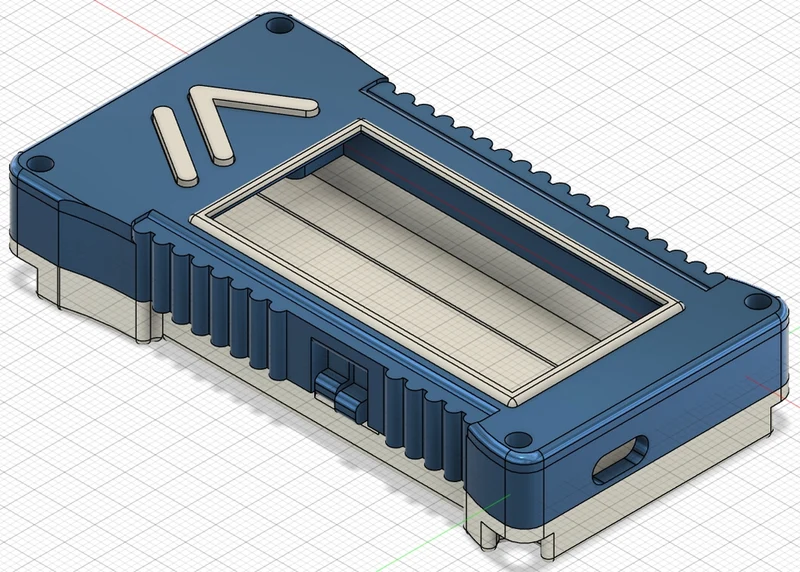

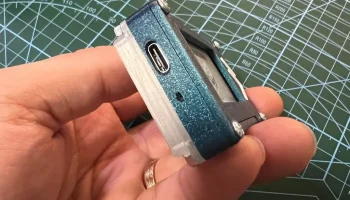

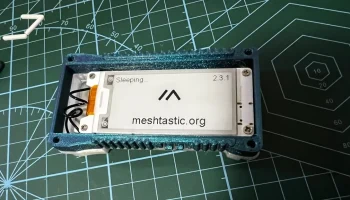

Моей целью было сделать его как можно более тонким. Окончательный размер корпуса: 46 x 87 x 18 мм, вес всего около 60 г вместе с платой и аккумулятором. Чехол предназначен для аккумулятора емкостью 1500 мАч и размерами 30 x 78 x 4 мм (максимум 32 x 79 x 5 мм), а чтобы избавиться от громоздкой антенны SMA, я использовал антенну FPC (они отлично работают!).
Вам понадобятся 4 винта M3 диаметром 14 мм и 4 гайки M3. Для закрепления платы в каркасе вам понадобятся 4х М1,6 5мм. Вы можете использовать винты, которые идут в комплекте с доской, просто просверлите отверстия немного шире. Извините, у меня был М1.6.

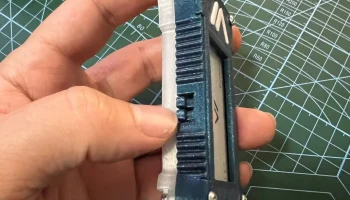

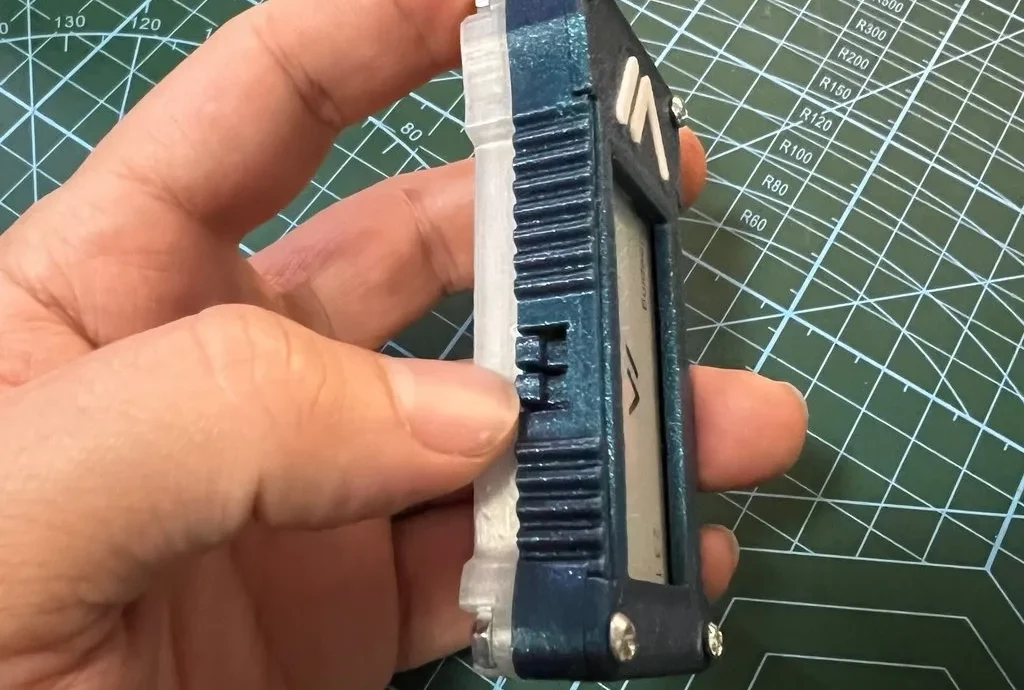

Хелтек выбрал самое неудачное место для кнопок… Сделал в рамке сгибаемую часть, чтобы можно было прикасаться к кнопкам сбоку.

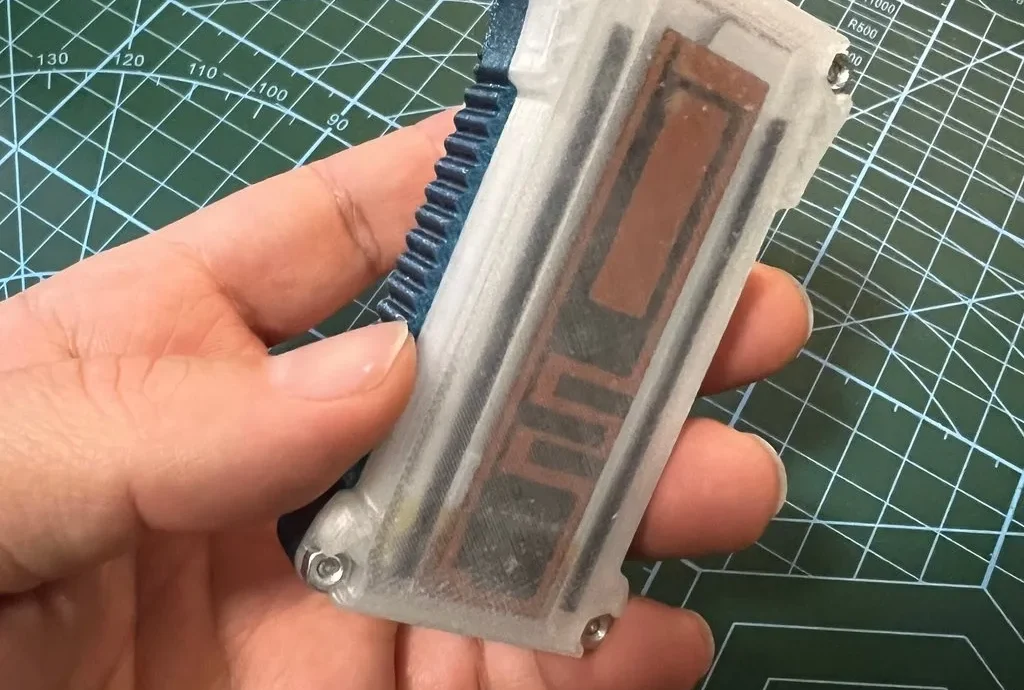

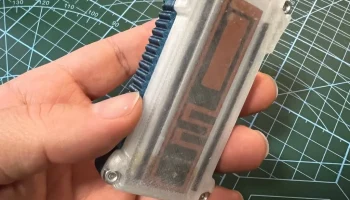

Нижняя часть напечатана полупрозрачным PLA, единственным способом увидеть светодиоды, потому что им мешает батарея. И снова Heltec выбрал неудачное место для ключевых компонентов...
Удачной печати!
РЕДАКТИРОВАТЬ 1:

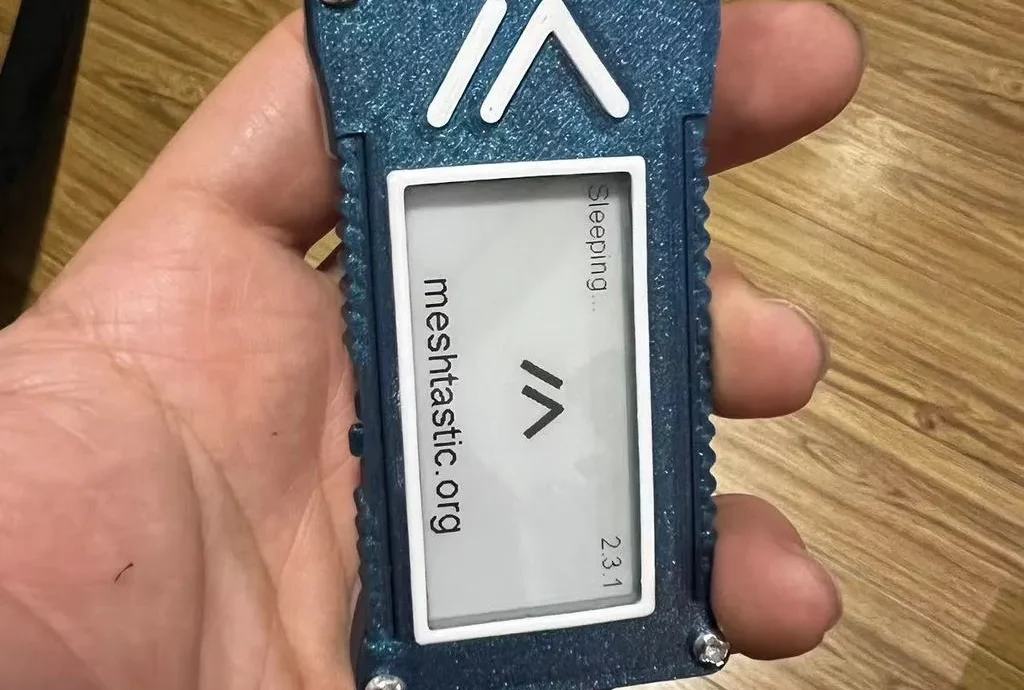

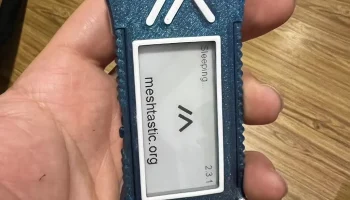

Внутри «передней» части имеется вырез для акрилового листа, вырезанного лазером, размером 54 x 30 мм. Для защиты экрана электронной бумаги можно использовать акриловые листы толщиной до 1,8 мм.
РЕДАКТИРОВАТЬ 2 (после запросов на Reddit):
В комплект входит нижний вариант для высоты батареи до 11 мм (добавляет 5-6 мм высоты по сравнению с тонкой версией, можно использовать те же винты M3 x 14 мм).
В комплект входит вариант рамки для антенны SMA (добавляет высоту на 2 мм по сравнению с исходной рамкой с FPC, требуются винты M3 x 16 мм).
Настройки печати
Бренд принтера:
ЭЛЕГОО
Принтер:
ЭЛЕГОО НЕПТУН 4 Плюс
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2 мм
Заполнение:
25%-50%
Нить: ELEGOO PLA+ синий металлик, белый и полупрозрачный
Примечания:
Поддержки требует только нижняя часть, печатайте основанием вниз.
Пост-печать =============
Если хотите, приклейте логотип Meshtastic в углубление. Логотип не является обязательным, хотя это приятный штрих.
Контур экрана тоже не обязателен, при желании приклейте его.
