Наружный корпус RAKwireless для WisBlock

Этот корпус является (другим) наружным корпусом для WisBlock.

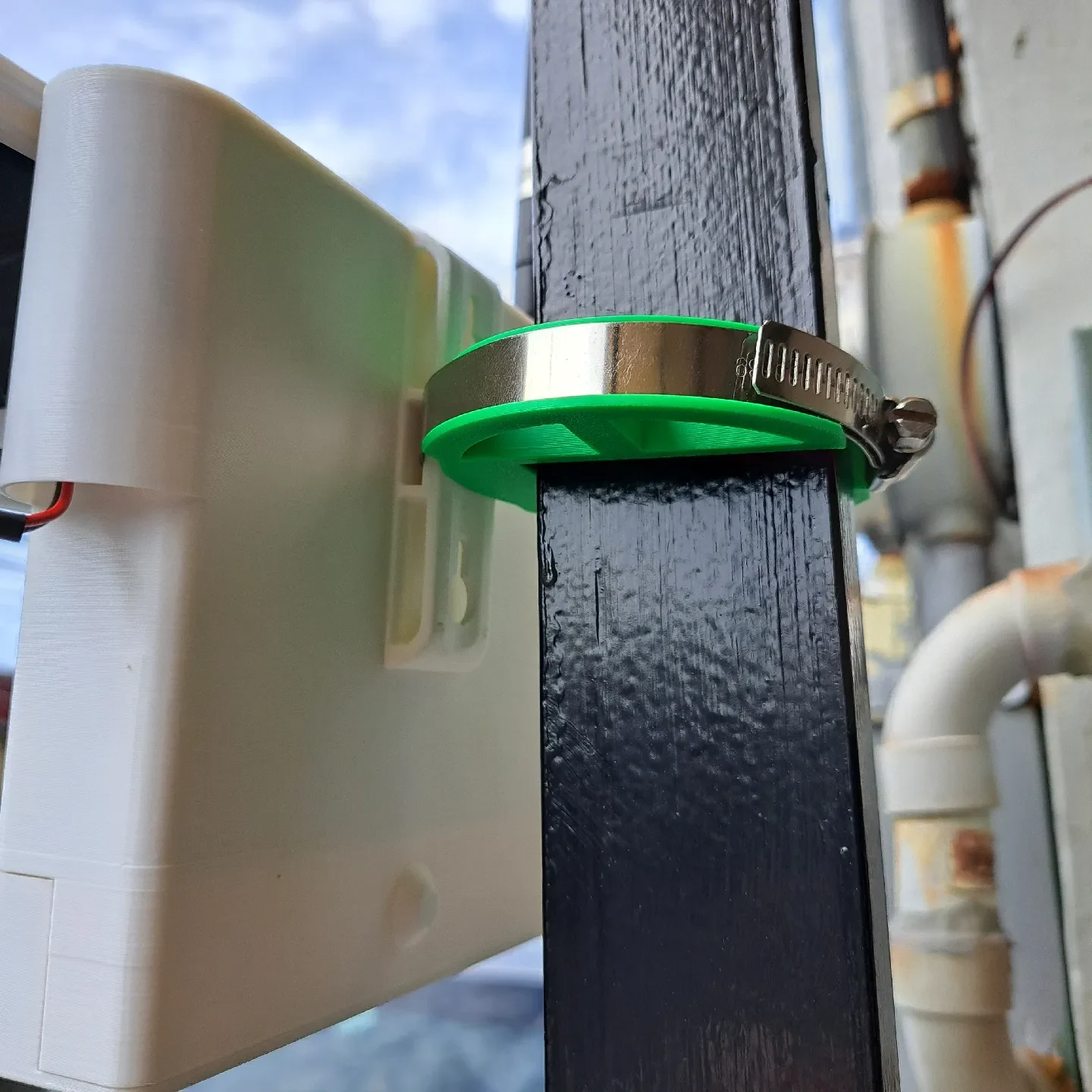

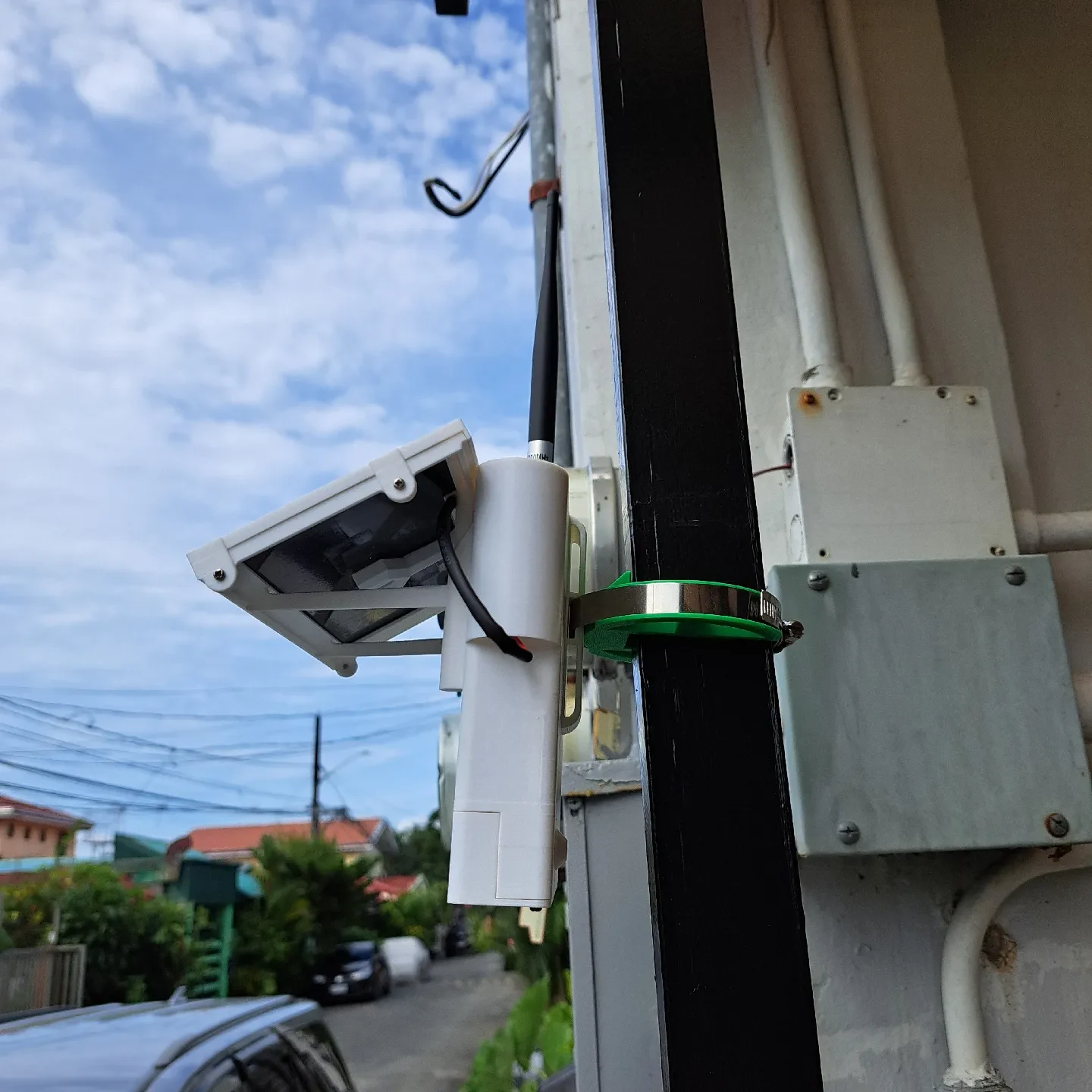

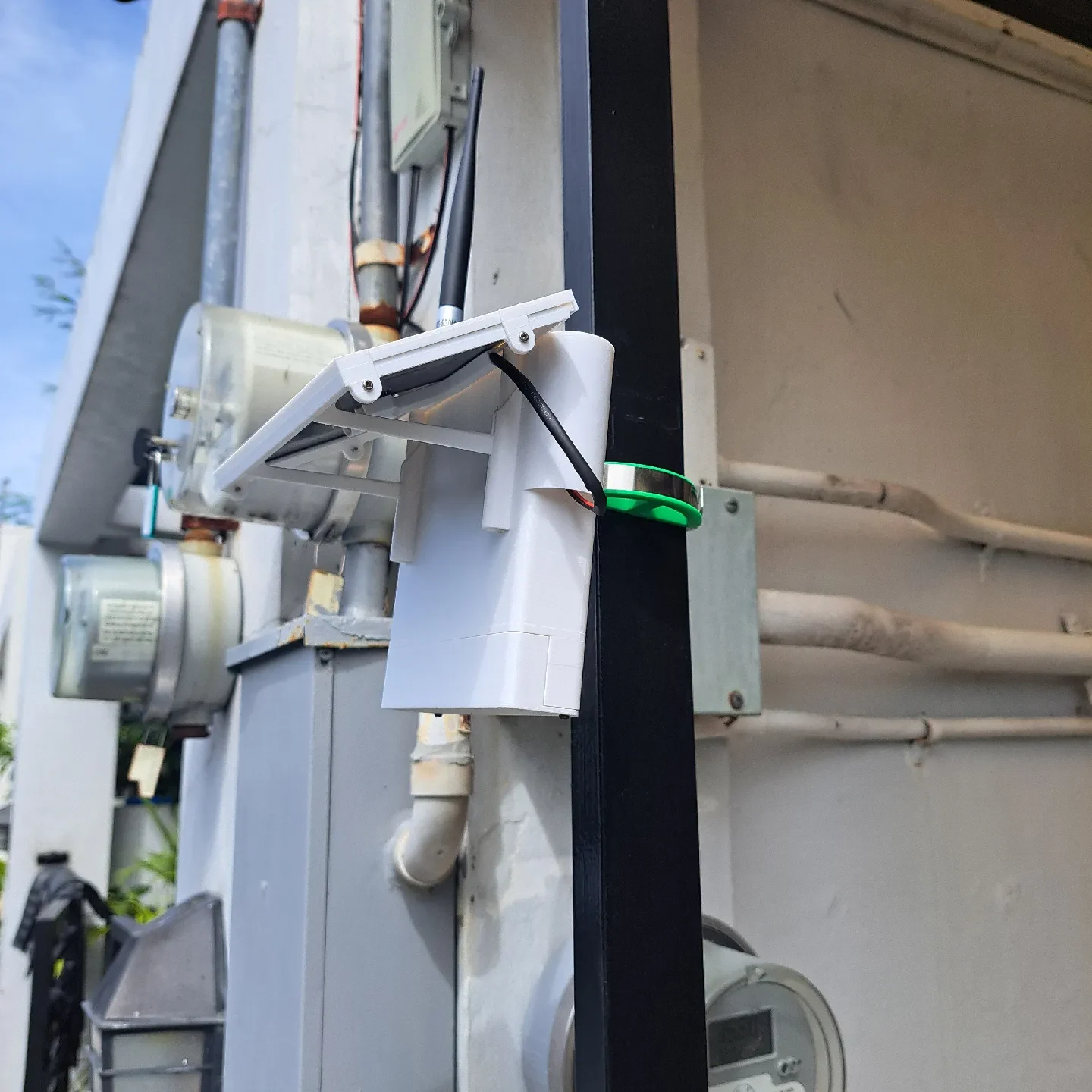

В корпусе не используются прокладки, он вдохновлен серией корпусов Takachi OB. Он защищен от дождя, если установлен в правильной ориентации. Это означает, что нет рейтинга IPxx, вы не можете погружать этот корпус в воду, но он доказал, что выдерживает проливные дожди, даже если поток воздуха падает почти горизонтально на стены корпуса.

Он усовершенствован на основе моего опыта работы с его предшественниками RAK WisBlock Outdoor с концепцией WisMesh Повторитель и RAK WisBlock Outdoor с концепцией в целом.

При использовании на открытом воздухе настоятельно рекомендуется печатать с использованием PETG, ABS, ASA или других материалов, которые выдерживают более высокие температуры и воздействие ультрафиолета.

При сборке ознакомьтесь с прилагаемым руководством по сборке, так как некоторые детали могут быть сложными для понимания, особенно способы соединения антенны и солнечной панели.

Материал

Нить ABS (или другая нить, выдерживающая высокие температуры и воздействие ультрафиолета).

3 самореза, ∅ 2 мм, длина 5-6 мм для корпуса в сборе.

4 самореза, ∅ 2 мм, длина 5-6 мм для держателя солнечной панели.

Соединительный кабель солнечной панели RAKwireless SKU 910116

Провода ~30-40 см для удлинителя кабеля солнечной панели

термоусадочная трубка для защиты кабеля

солнечная панель

Разъем M8 (опционально)

Этот корпус выпускается в 8 вариантах (отсортированных по печатным пластинам в профиле печати), что позволяет предложить лучшие решения для различных случаев использования.

Он предлагает альтернативное использование солнечной панели и внешней антенны (на этот раз установленной в ��ерхней части корпуса).

Доступные варианты

Базовый корпус, без внешней антенны или опции солнечной панели

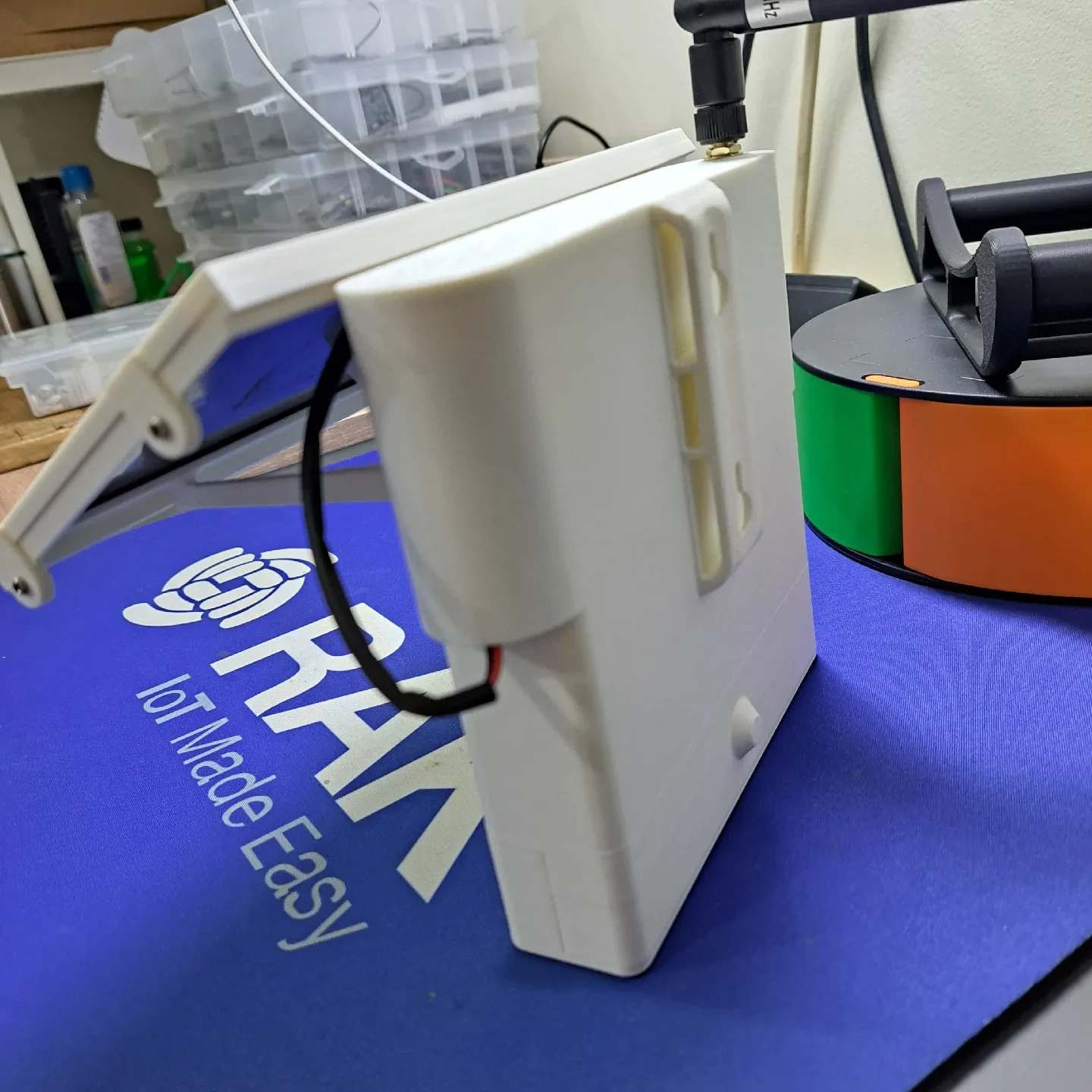

Корпус с креплением для внешней антенны

Корпус с креплением для внешней антенны и вентиляционными отверстиями для подачи воздуха к датчикам.

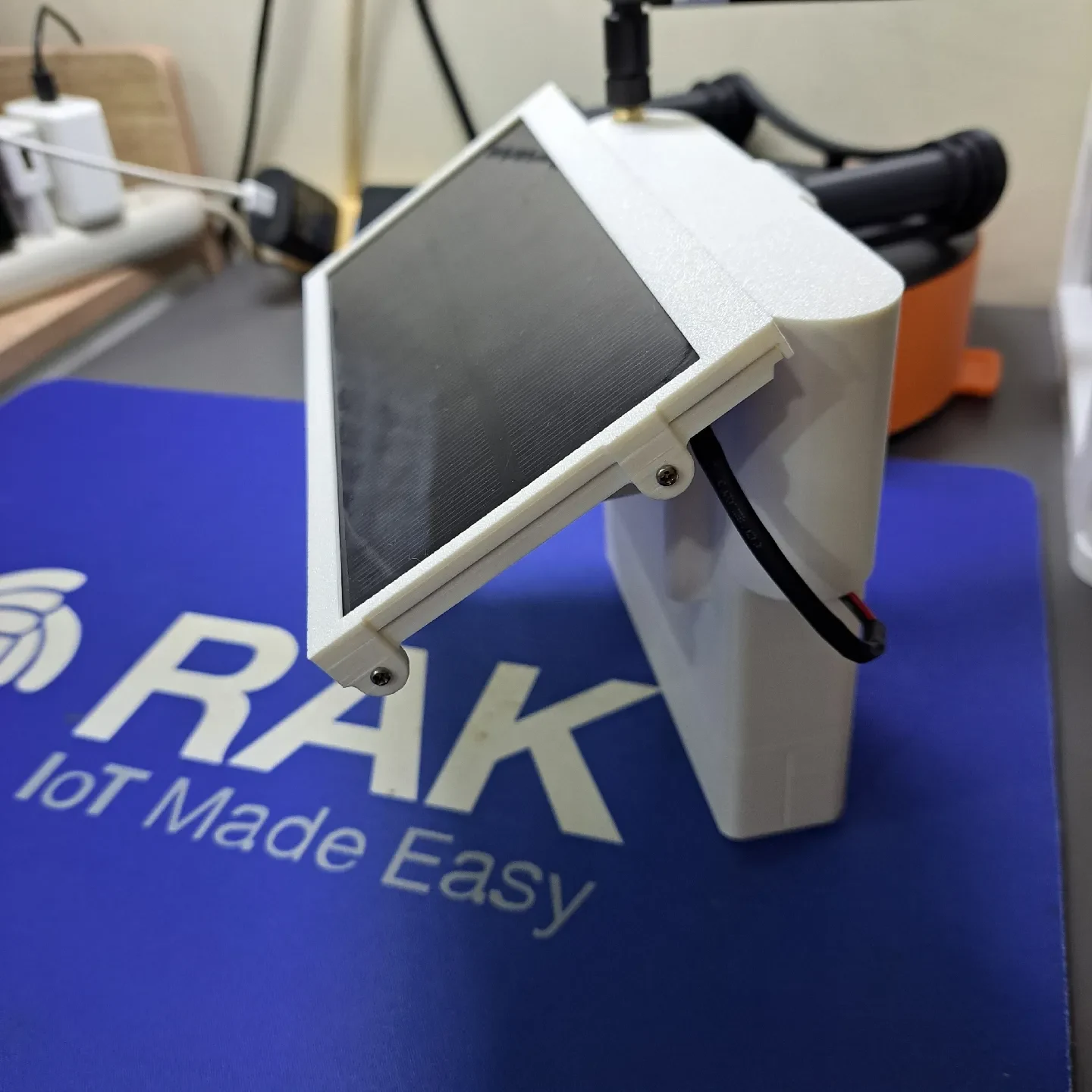

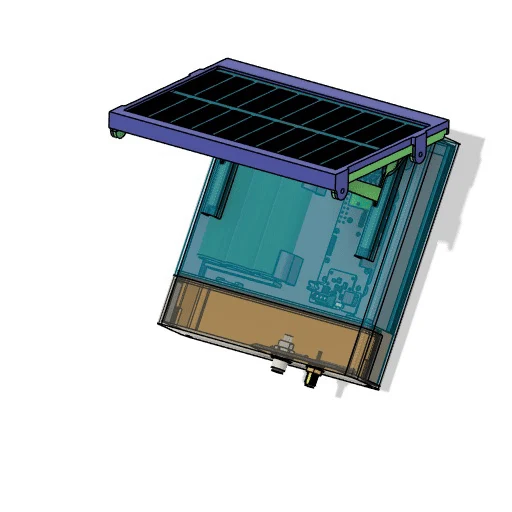

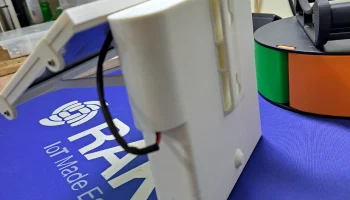

Корпус с возможностью установки солнечной панели

Корпус с креплением для внешней антенны и возможностью установки солнечной панели.

Корпус с креплением для внешней антенны, возможностью установки солнечной панели и вентиляционными отверстиями для подачи воздуха на датчики.

Корпус с возможностью установки солнечной панели и вентиляционных отверстий для подачи воздуха к датчикам.

Корпус с вентиляционными отверстиями для подачи воздуха к датчикам

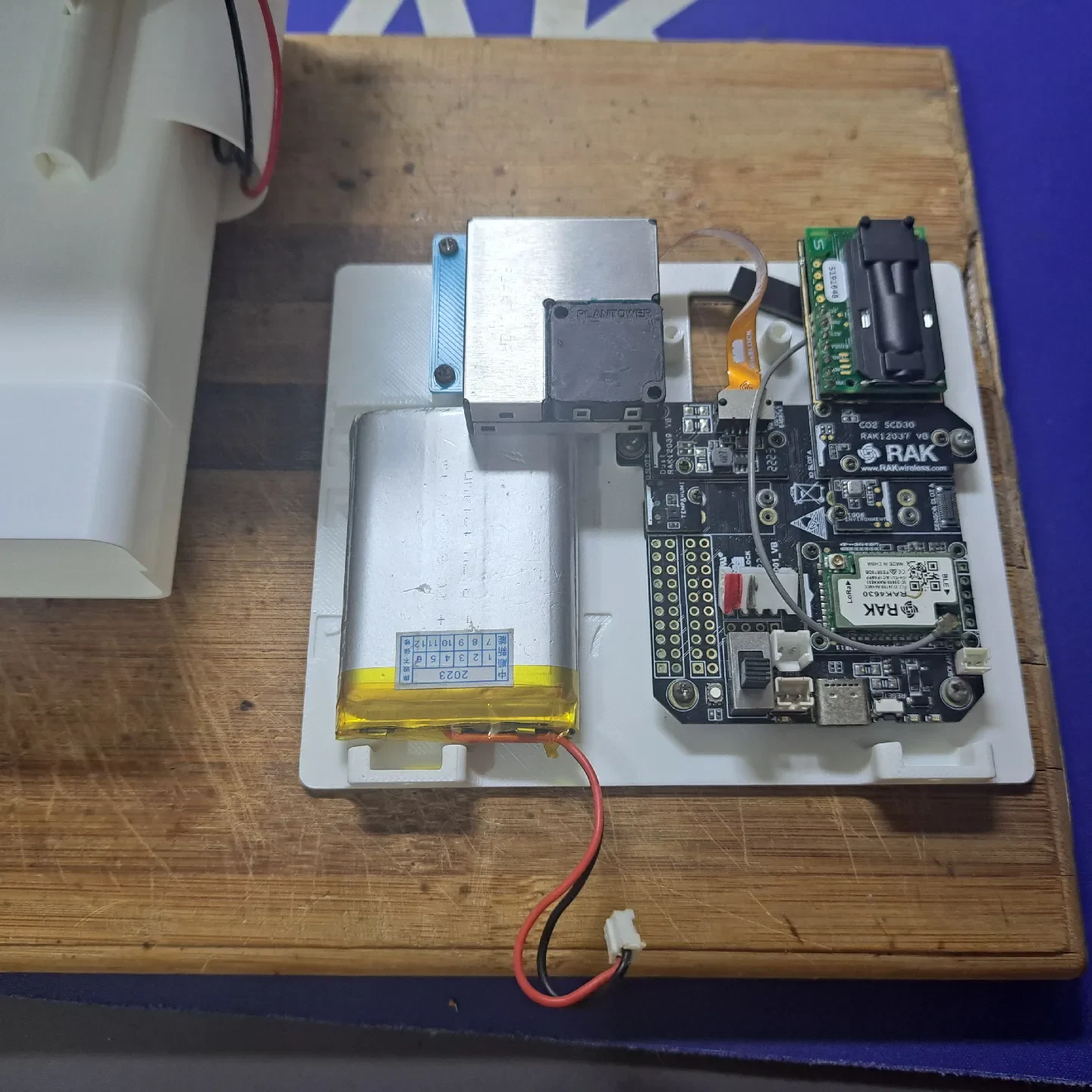

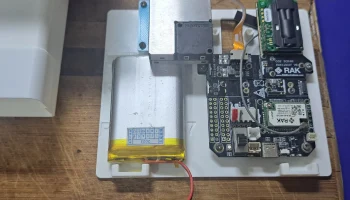

Кроме того, в комплект поставки входят 5 монтажных пластин для различных базовых плат WisBlock.

Для монтажа солнечной панели доступны два печатных профиля для солнечных панелей размером 140 x 90 x 2,5 мм и 180 x 80 x 2,5 мм. По запросу могут быть добавлены другие варианты солнечных батарей.

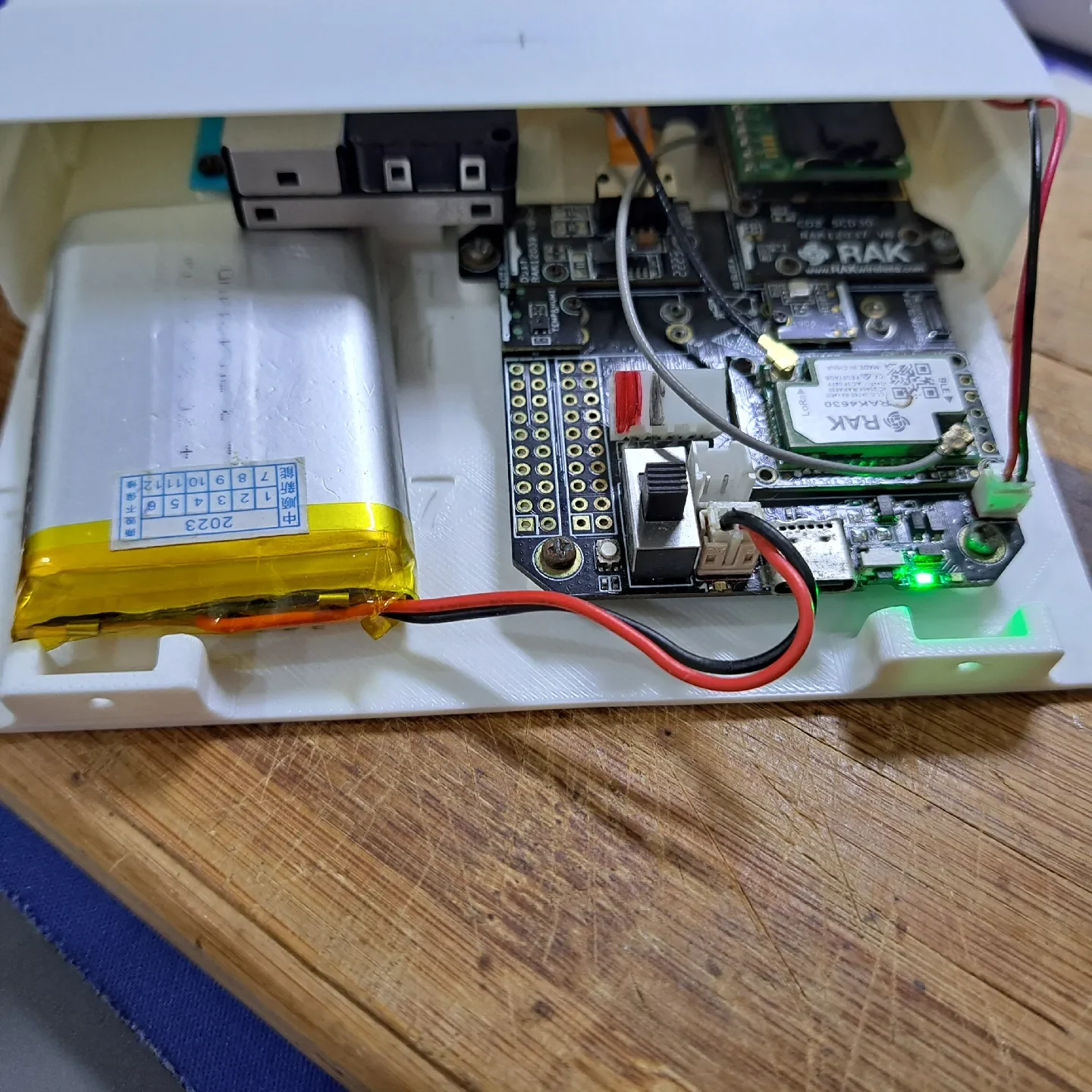

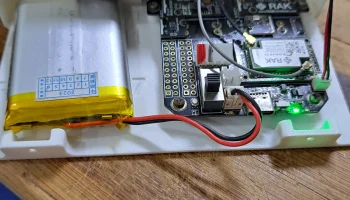

Поддерживаемые базовые платы и модули WisBlock

Базовая плата WisBlock

RAK19003

RAK19009

RAK19007

RAK19010

RAK19001

Основной модуль WisBlock

RAK4631 nRF52840 (прошивка Arduino или RUI3)

RAK3312 ESP32-S3 (прошивка Arduino)

RAK3372 STM32WLE5 (прошивка RUI3)

RAK11720 Ambiq Apollo 3 Blue (прошивка RUI3)

RAK11162 STM32WLE5 + ESP32-C2 (прошивка RUI3)

Датчик WisBlock и модуль ввода-вывода

большинство модулей, в зависимости от размера

не поддерживаются модули PoE и Ethernet

Прошивка на базе Arduino, которую можно использовать с устройствами WisBlock, созданными для этих корпусов.

RAK3312-Датчик для LoRaWAN

Датчик WisBlock для LoRaWAN

RAK4631-Кит-4-RAK1906

RAK4631-Kit-1-RAK1901-RAK1902-RAK1903

RUI3-Env-IAQ

RAK12022-PT100-Датчик

RUI3-RS485-Датчик почвы

RUI3-RS485-Датчик ветра

LoRa-P2P-шлюз

RUI3-Best-Practice (набор приложений на основе WisBlock, использующих RAKwireless RUI3 API)

Мештастик
