Крепление на столб для распределительной коробки IP67/сет..

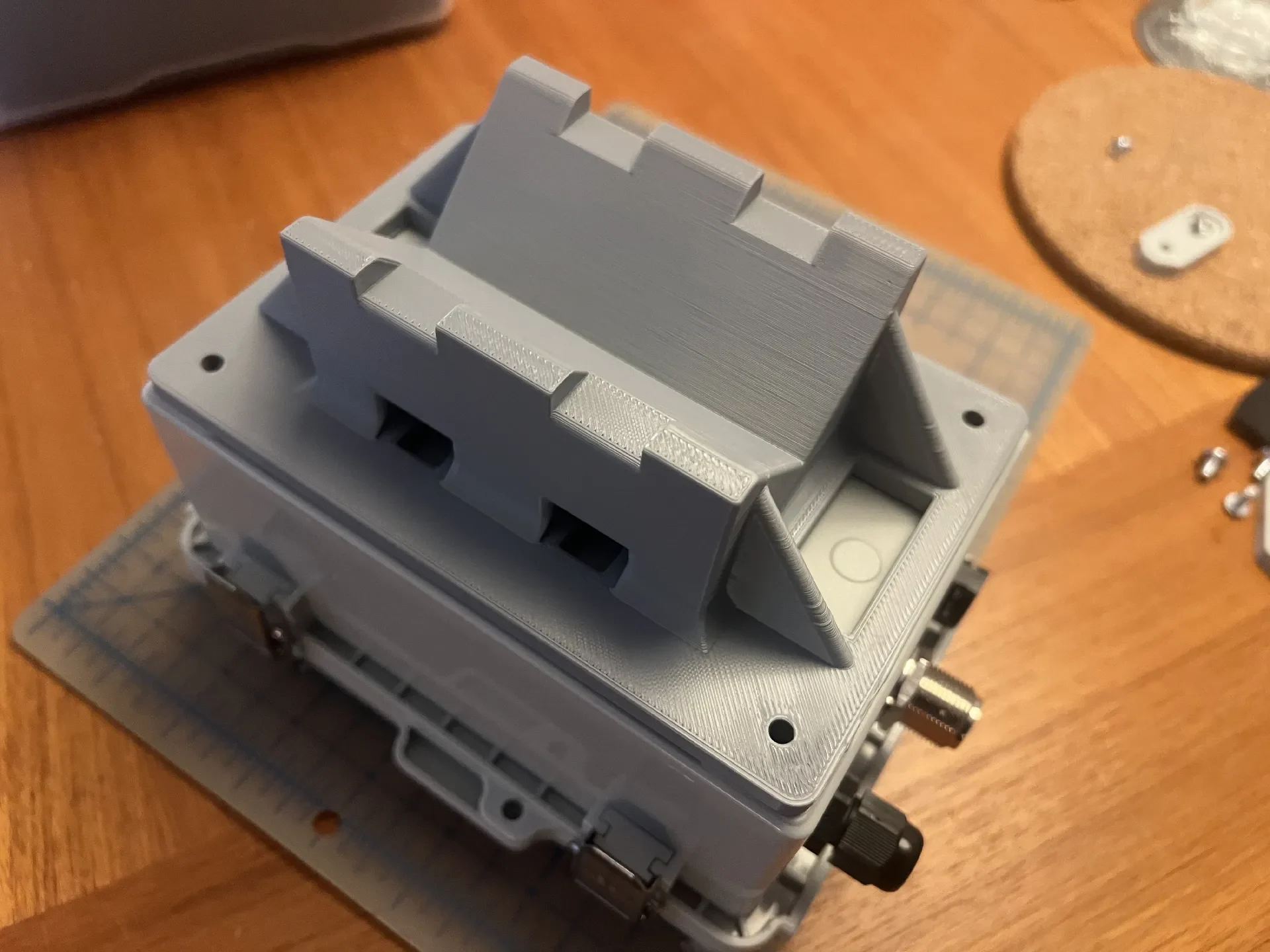

Это монтажный адаптер для распределительной коробки IP67, который можно прикрепить к столбу, мачте или чему-либо круглому с помощью хомутов или хомутов для печных труб. Ремикс этой превосходной модели от @quantenquark.

Чаще всего используется повторитель Meshcore или узел Meshtastic, но есть много других причин прикрепить коробку к столбу. Это устраняет необходимость в маленьких пластиковых крепежных выступах, которые идут в комплекте с коробкой, а также в стальных кронштейнах, к которым они крепятся, что обеспечивает гораздо более прочное и безопасное соединение, а также минимизирует ветровой профиль.

Это было сделано специально для этой коробки размером 170x120x90, но подойдет к любой коробке с указанным ниже расстоянием между отверстиями:

Расстояние между отверстиями: 135 мм х 85 мм

Общие размеры боковой панели коробки: 156 x 106 x толщина 6 мм.

Диаметр отверстий: 5 мм

>>> Детали, которые вам понадобятся, и сборка <<<

x4 — саморезы М5 с плоскими наконечниками, такие же, как и те, что идут в комплекте с вашей коробкой, но на 6 мм длиннее.

х4-8 — шайбы в тон винтам. Возможно, вы захотите добавить шайбы между пластиной и коробкой, под головками винтов или и то, и другое. Я думаю, это необязательно, но судить вам.

x2 хомута для шланга шириной максимум 16 мм. Длина определяется тем, к чему вы прикрепляетесь.

Будьте осторожны с длиной винтов. Меньше всего вам нужно нажать слишком далеко и проткнуть/треснуть полость коробки. Если вы не можете подобрать винт идеальной длины, используйте шайбы или обрежьте винты.

Я рекомендую зафиксировать винты между пластиной и коробкой морским силиконовым клеем.

>>> Печать <<<

Используйте погодостойкий и термостойкий материал, такой как ASA, ABS, нейлон и т. д. Лучше всего использовать армированную волокном версию, если у вас есть для нее насадка.

Я печатал в ASA, и форма немного приподнялась, и я готов поспорить, что ASA-CF держал бы форму лучше. В зависимости от того, как настроен ваш ASA, вам может потребоваться отрегулировать масштаб ± 1%.

6 периметров, 6 слоев сверху и снизу. 7 периметров в зажиме «V» с использованием модификатора диапазона высот.

Заполнение составляло 50% гироида.

Излишнее убийство? Вероятно. Но помните, что вы прикладываете силу зажима вокруг кронштейна, и коробка будет подниматься на столб и раскачиваться на ветру. Я бы лучше побеспокоился о хомутах.

Я включил файлы 3mf и stl, а также файл Fusion на случай, если вам понадобится что-то ремиксовать и изменить размер.

Приятного взаимодействия!
