Узел скворечника Sunbird

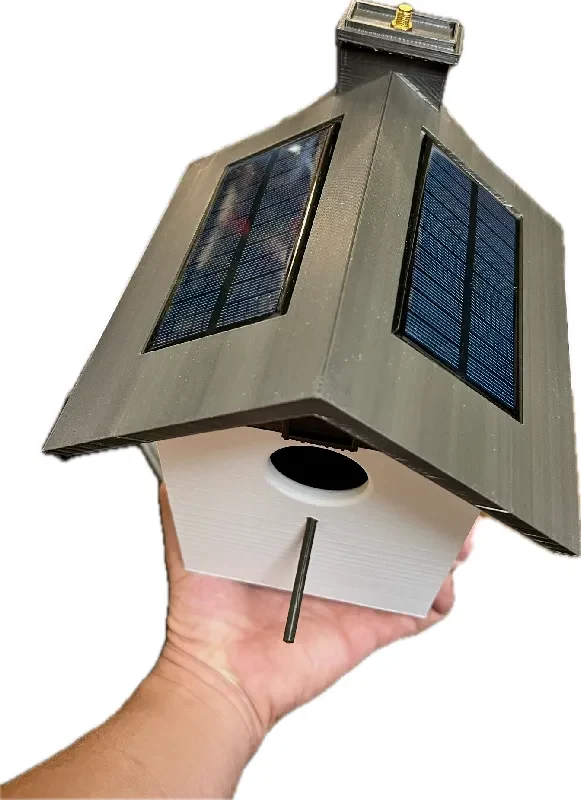

Узел скворечника с входным отверстием диаметром 1,5 дюйма, вентилируемым корпусом и напольной пластиной, вентилируемой крышей со сливом и решеткой, обеспечивающей отсутствие удержания воды и не допускающей попадания электроники на нижнюю часть крыши. Размеры корпуса примерно 150 x 150 мм x мм. Я не добавлял крепежные детали к этой модели, но могу добавить крепления позже, чтобы можно было использовать различные настройки. Я распечатал с помощью ASA для обеспечения долговечности на открытом воздухе. Я использовал Солнечная управляющая плата DFRobot 5v, батарея maker hawk, антенна 17 см и (образец Heltec v3, Vision Master t190, e-ink 290, t114 и т. д.) и солнечные панели — панели 5v размером 60x110 мм. Было бы здорово получить несколько текстур для крыши и дымохода. Я использовал сетку, приклеенную к ней. внутри, чтобы мусор и боковой дождь не попадали непосредственно на оборудование, чтобы вода могла стекать в канализацию в суровую погоду. Решетка достаточно толстая, чтобы можно было просверлить отверстия для монтажа.

После печати отверстие немного закрылось, я использовал небольшое сверло, чтобы немного его открыть. Я тестировал на этом несколько радиоприемников, heltec v3, 213, 290, T114, T190. В итоге я получил плату RAK 19007, батарея в течение пары недель, начиная с разряженной батареи, в 22:00 составляла 76%. На батарее емкостью 3000 мАч через неделю. Две недели спустя в 22:00 все еще 90%.

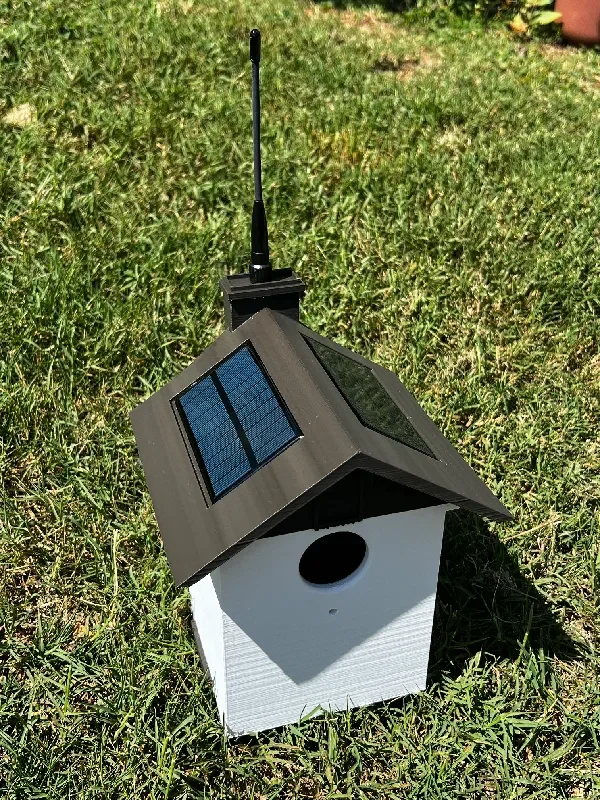

(Крыша темного цве��а — моя крыша зимой, летом я использую светлый естественный цвет, чтобы было прохладнее.)
