Рукав кронштейна спутниковой антенны для оцинкованной тру..

Этот небольшой комплект позволит вам использовать кронштейн спутниковой антенны в качестве антенной мачты. Он обеспечивает плотное прилегание стандартной оцинкованной опоры (см. ниже) к монтажному кронштейну спутниковой антенны. Он предотвращает раскачивание стойки внутри монтажного кронштейна.

Кронштейны для спутниковых антенн широко доступны бесплатно или дешево. Большинство из них не используются на вашей крыше или крыше сосе��ей. Используйте один из этих кронштейнов, чтобы создать высокую антенную мачту для вашего проекта.

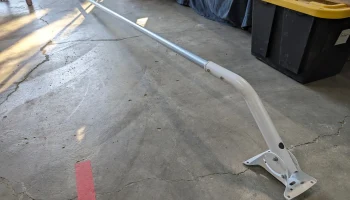

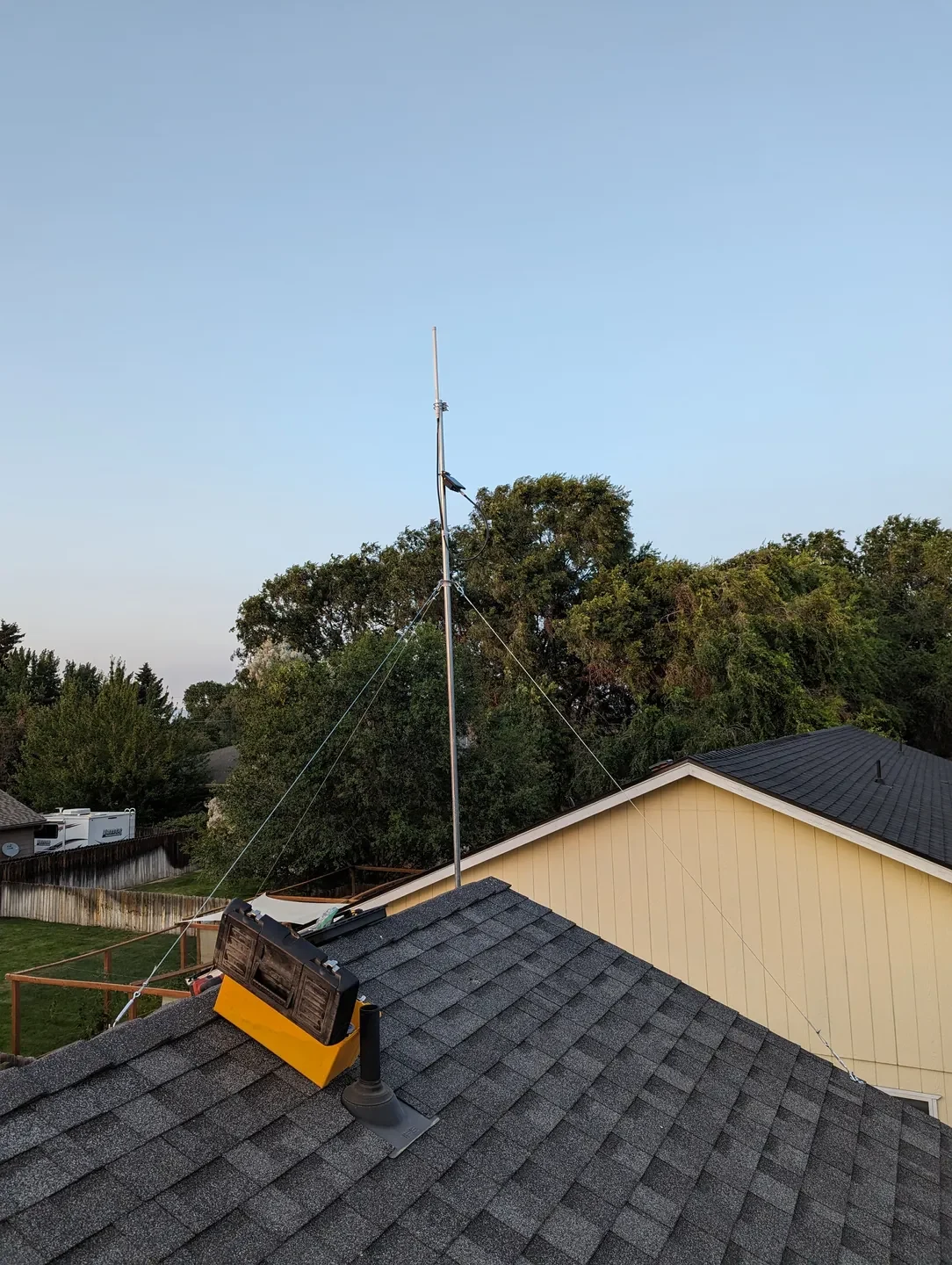

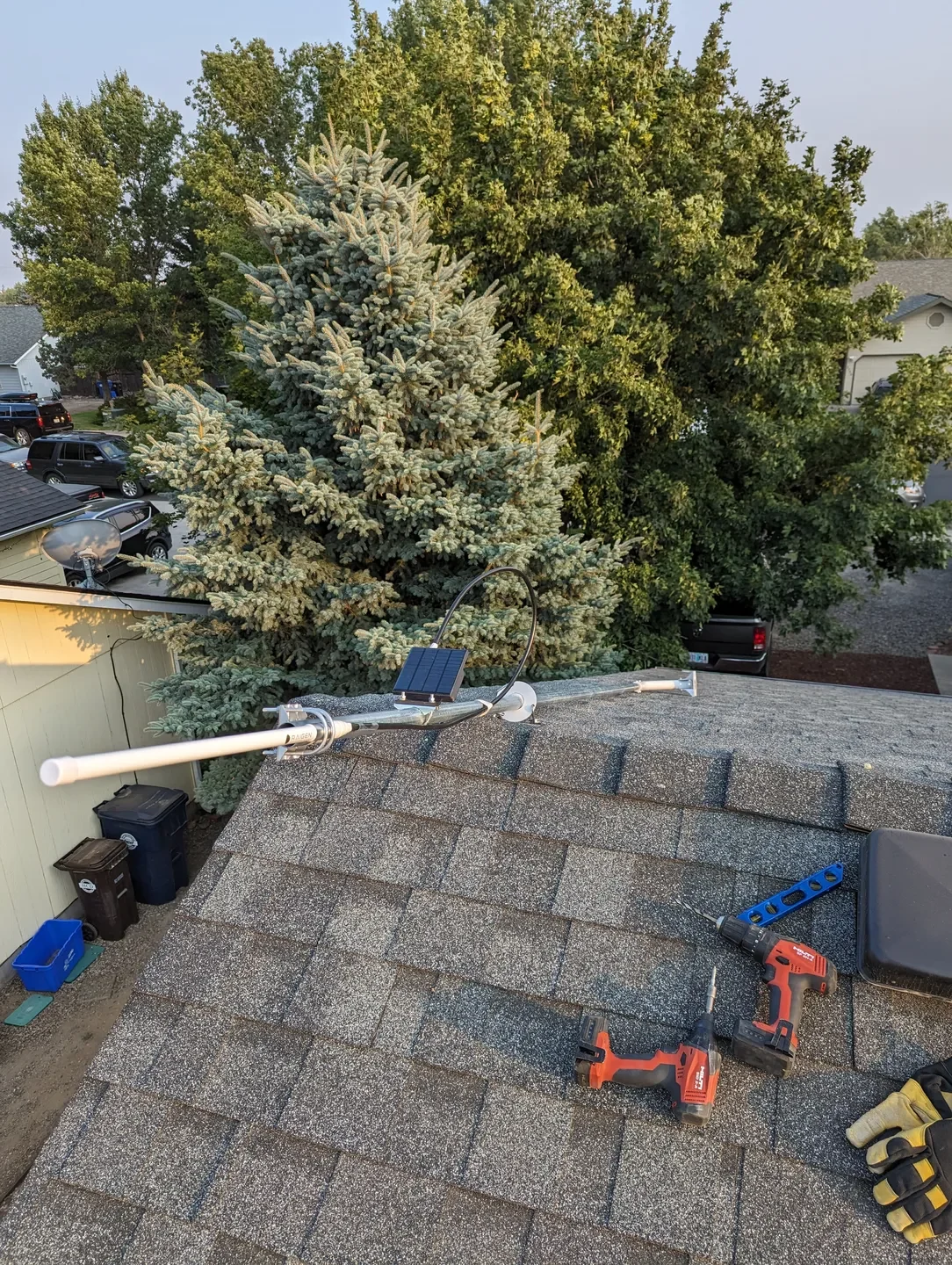

Посмотрите, как это сочетается:

Оцинкованный столб
Я использовал 10-футовый столб, который предназначен для установки на вершине сетчатого забора. Я нашел его в магазине Лоу за 22 доллара. Он называется «Перила ограждения из оцинкованной стальной цепи шириной 10-1/2 фута шириной 17 мм».

Внешний диаметр этой стойки составляет около 33,6 мм (наружный диаметр).

Кронштейн спутниковой антенны
У меня дома было две таких посуды. Я снял один, заделал отверстия подходящим герметиком, а затем покрасил кронштейн.

Внутренний диаметр трубки сателлитного кронштейна составляет около 40 мм (внутренний диаметр). Оцинкованная труба может входить в трубку кронштейна длиной около 4,5 дюйма или 115 мм.

Инструкции

Распечатайте «Тестовое кольцо», используя тот же материал, который вы планируете использовать для изготовления брекетов (рекомендуется PETG или ASA). Убедитесь, что он входит в трубку кронштейна сателлита и оцинкованная труба может входить внутрь. Отрегулируйте процент размера вверх или вниз, пока не получите подходящую посадку. Используйте тот же процент для печати обеих остальных частей.

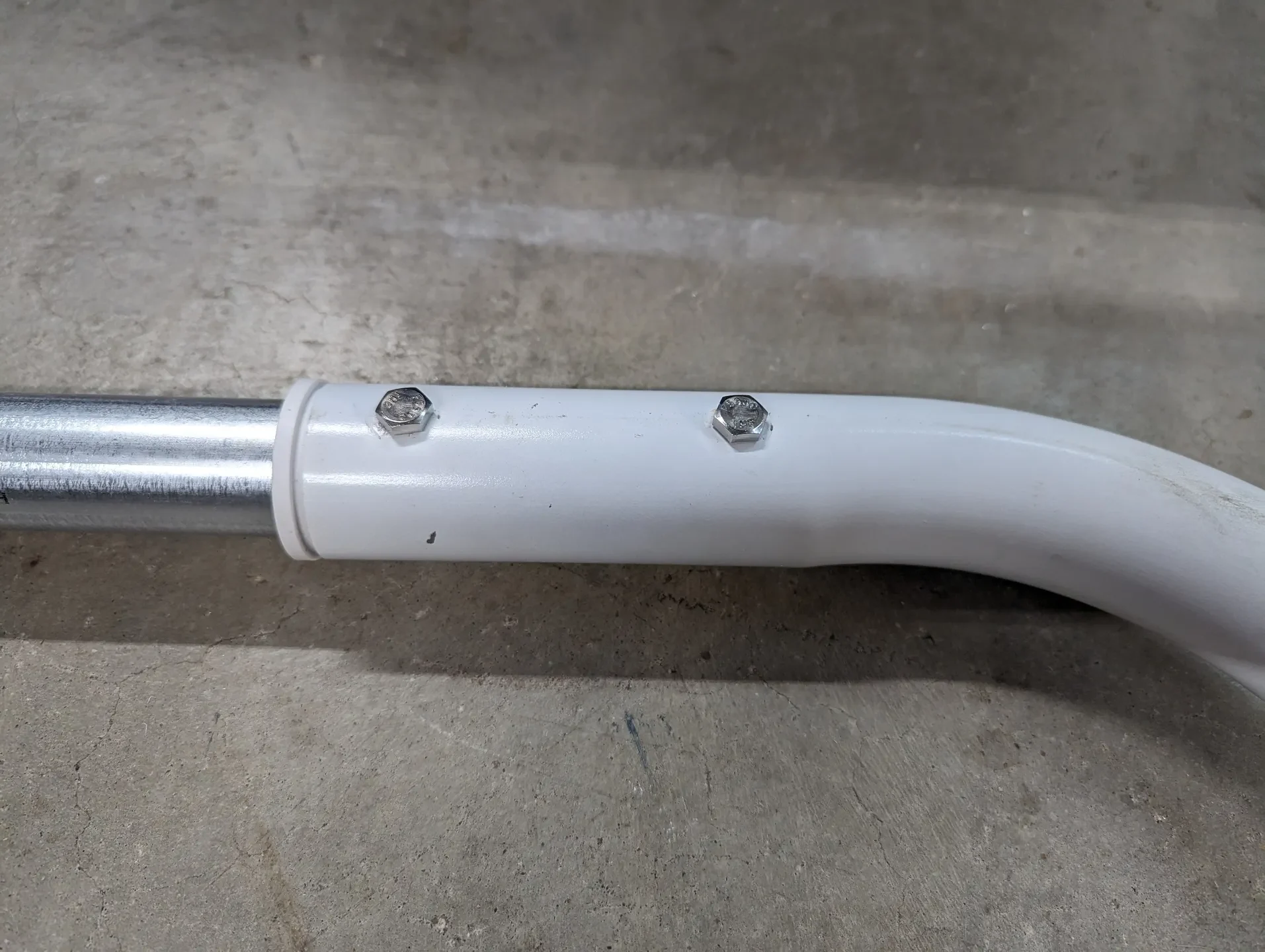

Отмерьте правильное расстояние для сверления отверстий. Не сверлите втулку, она расколется. Совместите отверстия в трубке и трубе кронштейна с отверстиями во втулке. Размеры смотрите на фото.

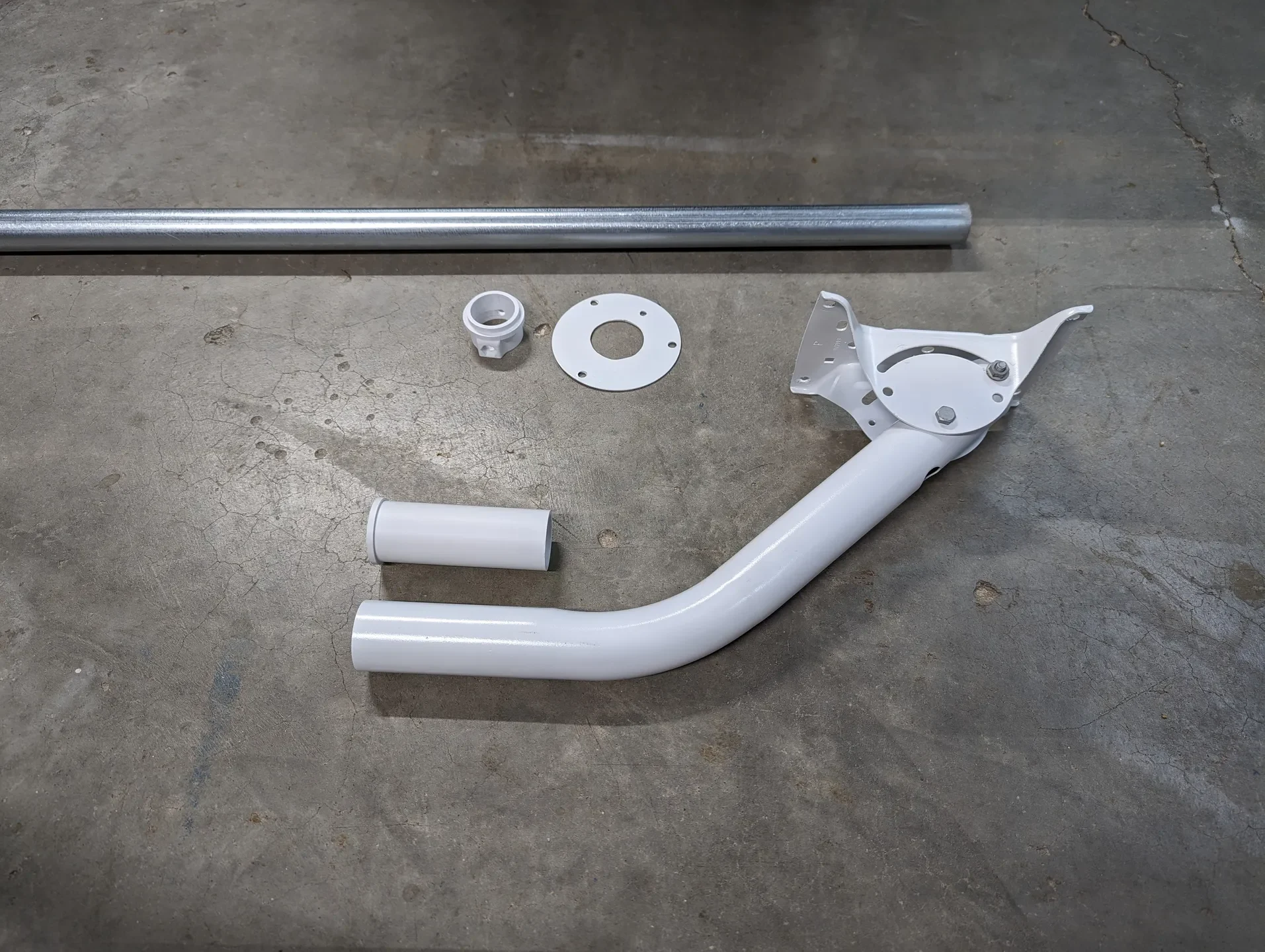

Части
Втулка кронштейна сателлита: она компенсирует всю провисание, поэтому труба плотно прилегает и не раскачивается.

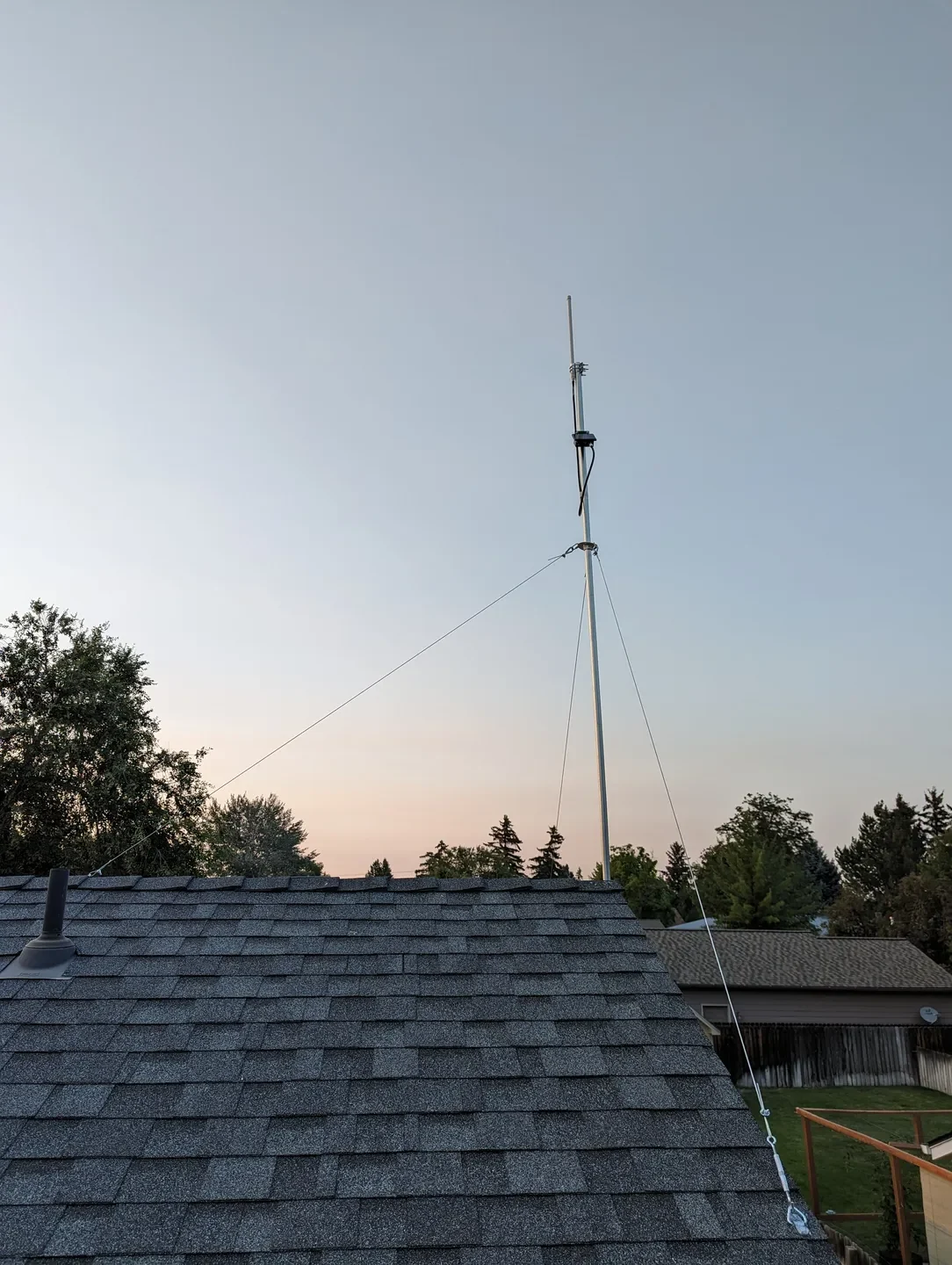

Анкер пластины для растяжки: позволяет закрепить пластину для растяжки в любом месте трубы. При использовании полной 10-футовой опоры рекомендуется использовать растяжки. Я нашел тарелку возле своего магазина, поэтому не знаю, где вы ее возьмете. Его довольно легко сделать из листовой стали. Табличка не должна быть распечатана. На пластину будет воздействовать слишком большая сила, чтобы пластик мог ее выдержать.
(3) комплекта 2-дюймовых болтов из нержавеющей стали и контргаек.
