Чехол для Wio Tracker L1 + встроенный зажим + аккумулятор..

Подробности

Журнал изменений

02.04.26

-Исправлена ошибка в инструкции: Винты/вставки 2 мм, А НЕ 2,5 мм.

-Добавлена дополнительная задняя крышка + клипса с немного увеличенной глубиной (+1,2мм) для чуть более толстых аккумуляторов (IE MakerFocus). ПРИМЕЧАНИЕ. Я не проверял совместимость с более глубокими моделями аккумуляторов.

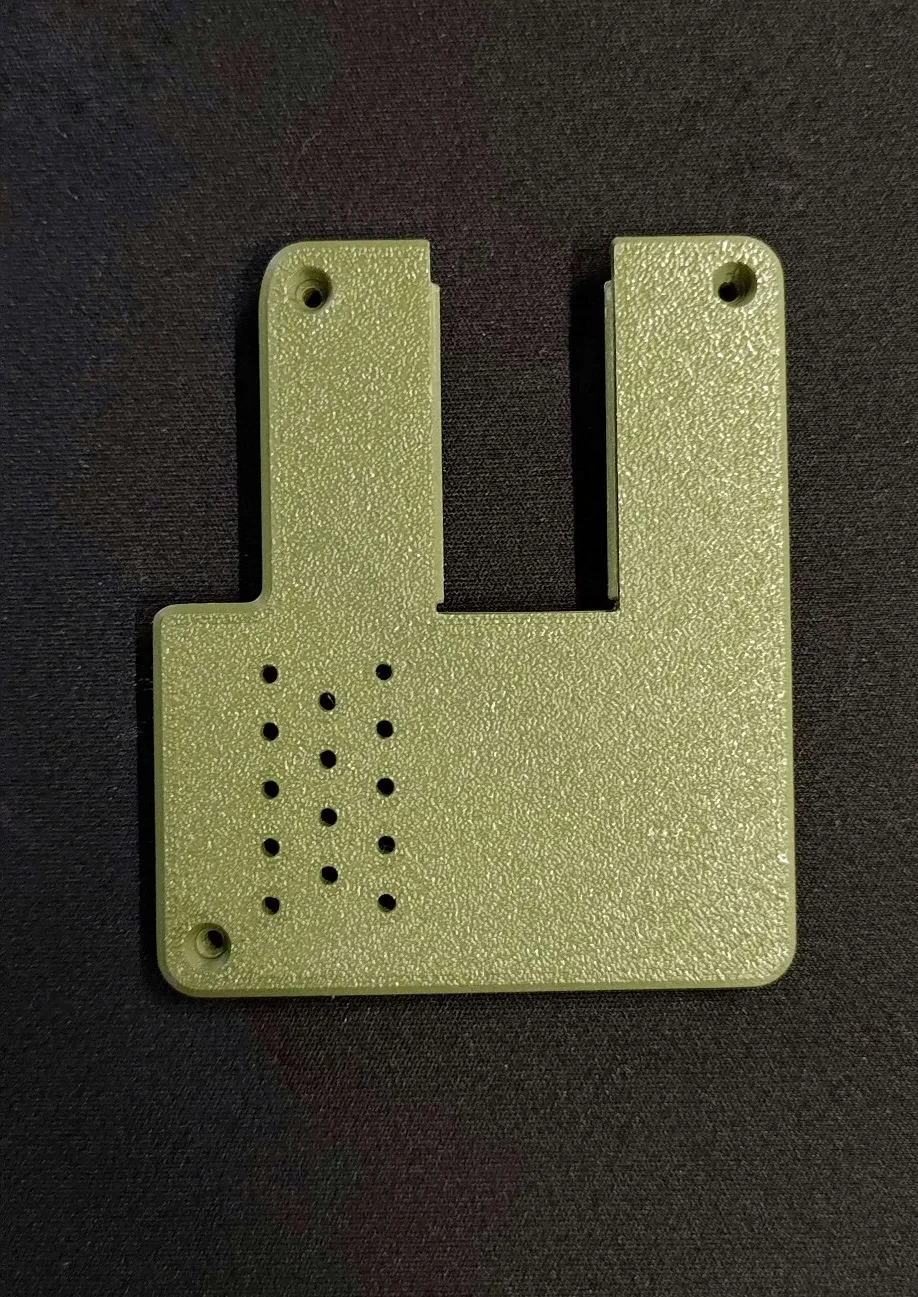

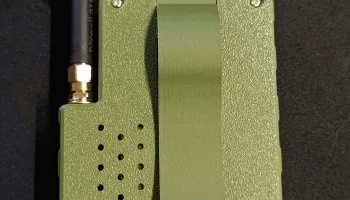

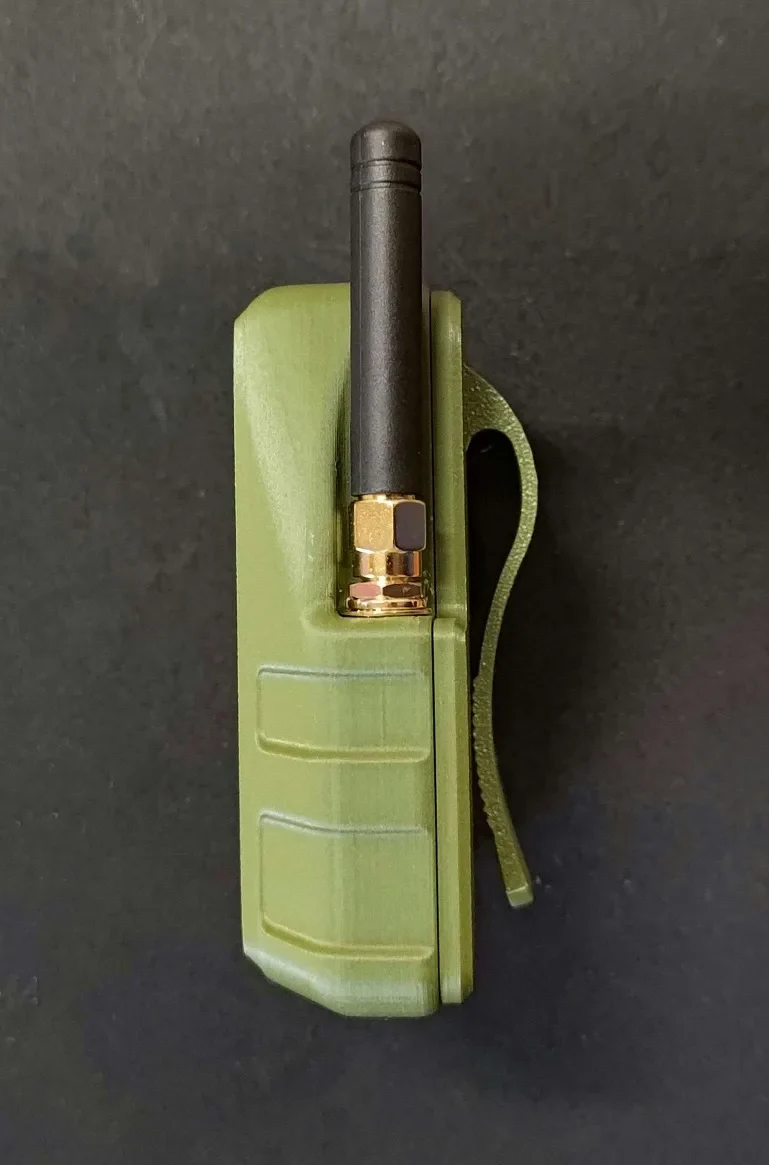

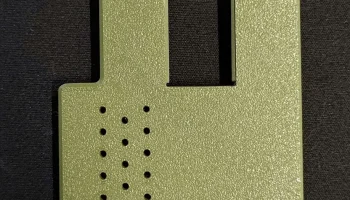

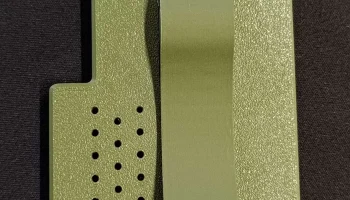

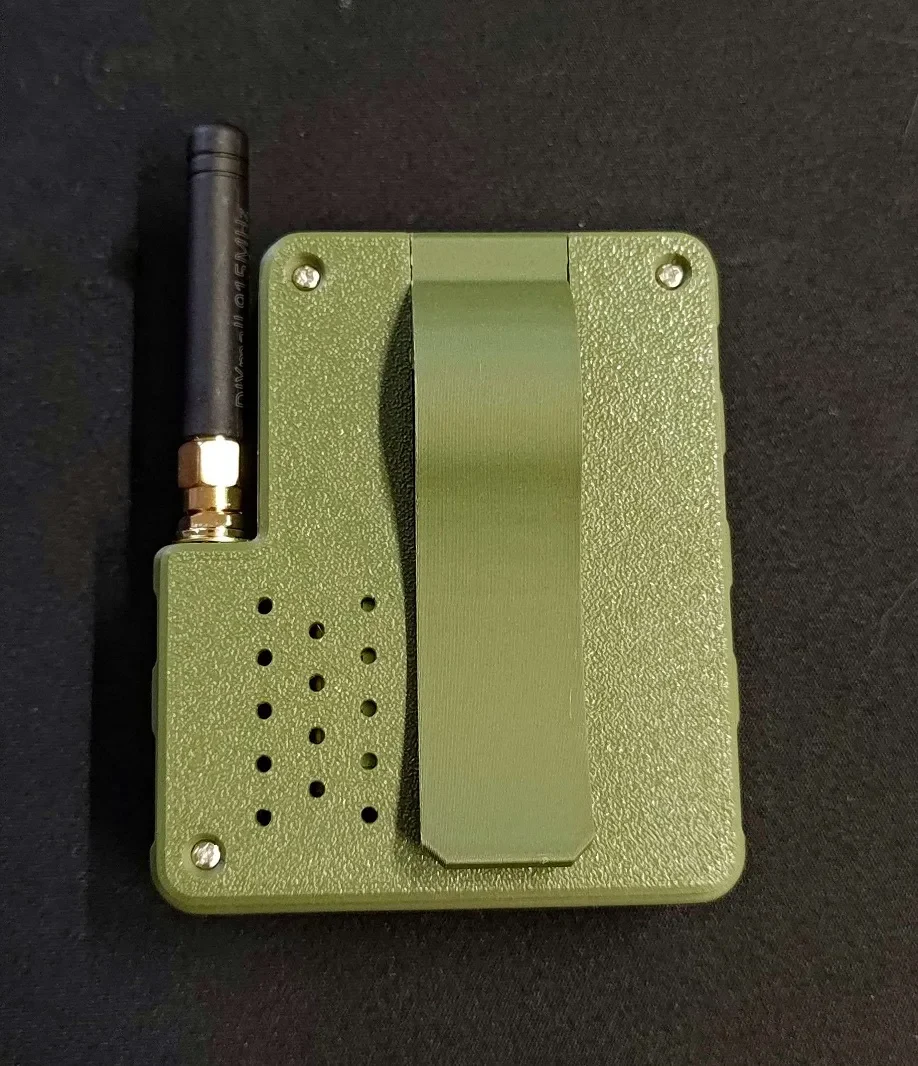

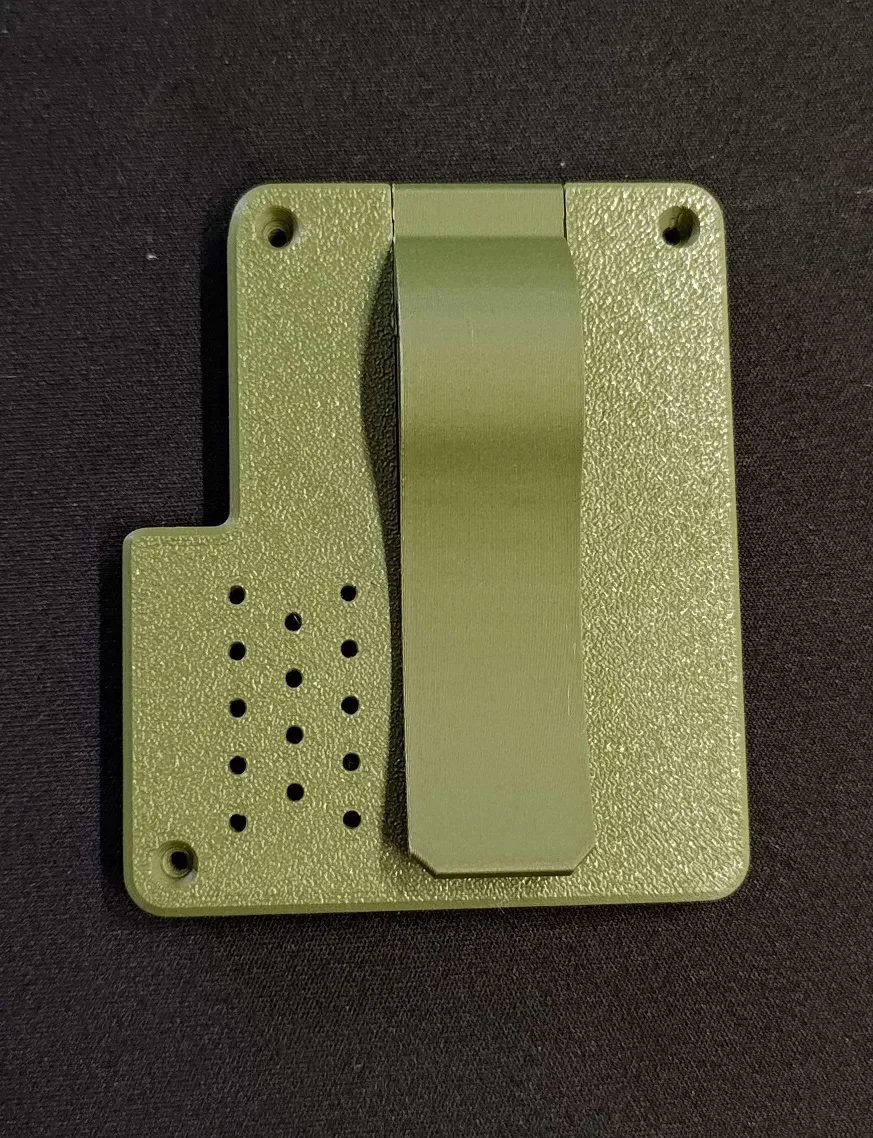

Основным изменением является добавление встроенного зажима на задней панели. Он вставляется на место перед тем, как закрепить заднюю панель, не требует никакого оборудования и не мешает работе более крупной батареи.

Я могу вернуться назад и немного подкорректировать дизайн клипа по мере того, как буду использовать его чаще; силу «удержания» зажима может потребоваться дальнейшее увеличение по мере ее использования. Включен файл STEP на случай, ��сли кто-то захочет поэкспериментировать с разными профилями клипов. Вставка зажима немного покачивается из-за встроенного зазора в допусках, он минимален, и зажим никуда не денется, но в будущем я могу пойти и точно настроить допуски, чтобы еще больше затянуть детали.

Еще я заменил все точки крепления на термовставки. Вам понадобится следующее:

(7x) термовставки 2,5x3 мм

(4x) винты 2,5 x 8 мм (плата)

(3x) винты 2,5 x 8-10 мм

Я включил исправление углового зажима и новый дизайн «свободного» джойстика от d12r. Обратите внимание, что все остальные кнопки оригинальные. Включены файлы модели d12r. Я обнаружил заметное улучшение в «свободной» версии, поэтому включил ее.

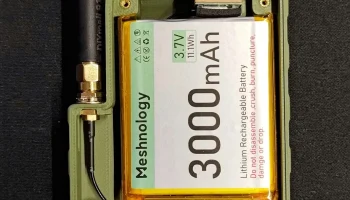

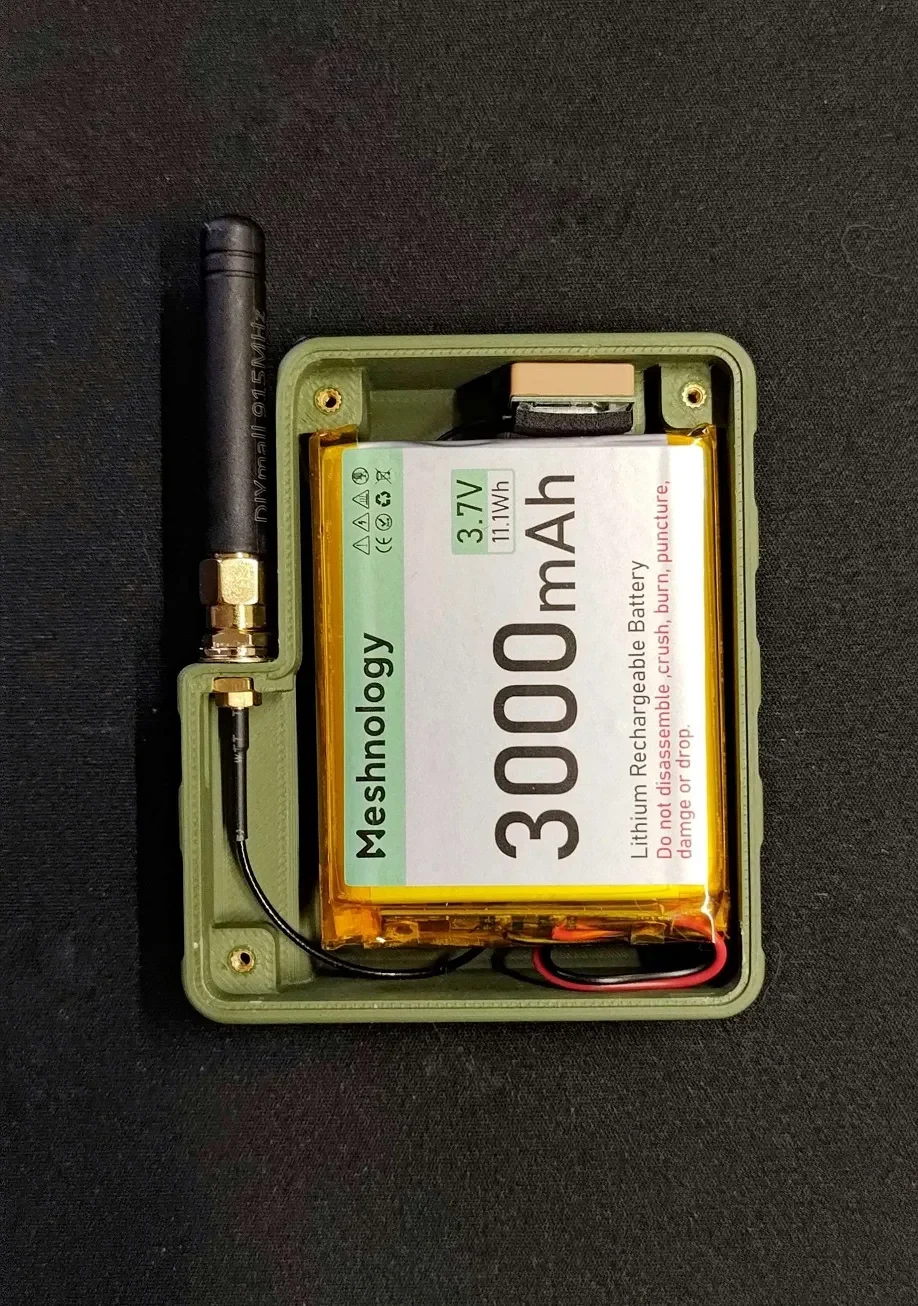

Я использую аккуму��ятор Mehnology 755060 емкостью 3000 мАч. Он крепится к крышке печатной платы с помощью двустороннего скотча длиной 3 м (толщина <1 мм). В качестве альтернативы можно также использовать небольшой кусок пенопласта толщиной 2-3 мм на задней стороне задней крышки, чтобы предотвратить перемещение батареи.

ПРИМЕЧАНИЕ. Если вы используете более толстую батарею, например MakerFocus, вам может потребоваться использовать более толстую заднюю панель/зажим.

Печать заметок

Материал: PETG или PLA.

Высота слоя: 0,16 мм

Заполнение: 20%+ (лучше всего 100%).

Поддерживает: Нет

Поля(и): только зажим для ремня; только внешний край

Примерное время полной печати (PS1): 2,5 часа.

ПРИМЕЧАНИЕ. Для обеспечения полной прочности клип необходимо печатать на боковой стороне.
