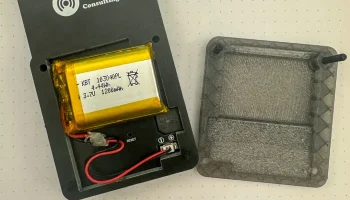

Крышка аккумуляторного отсека B&Q Nano G2 Ultra Extended...

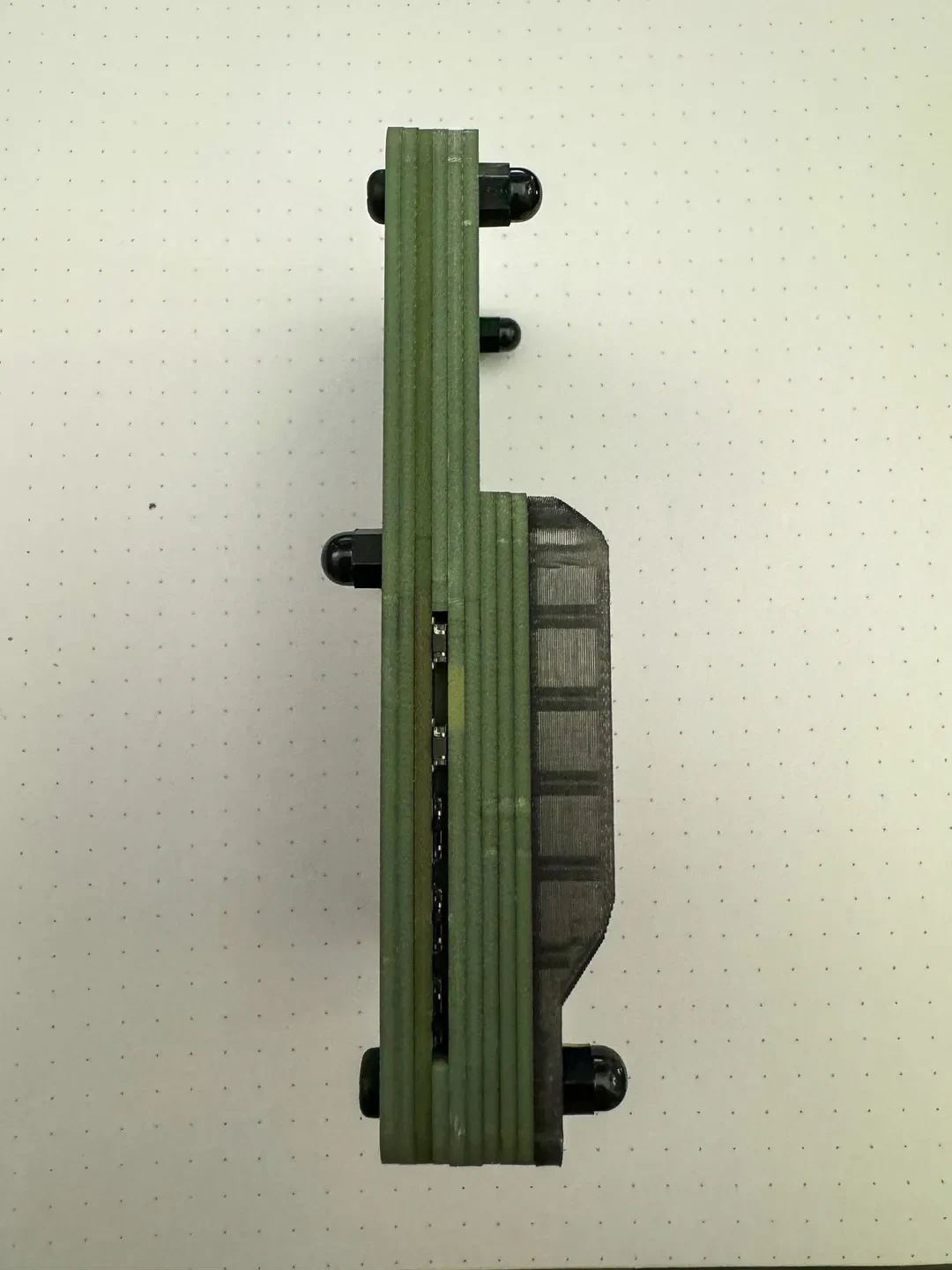

Крышка аккумуляторного отсека на задней панели сетчатого устройства B&Q Consulting Nano G2 Meshtastic. Он был разработан для использования всего оригинального оборудования и минимального влияния на исходный форм-фактор.

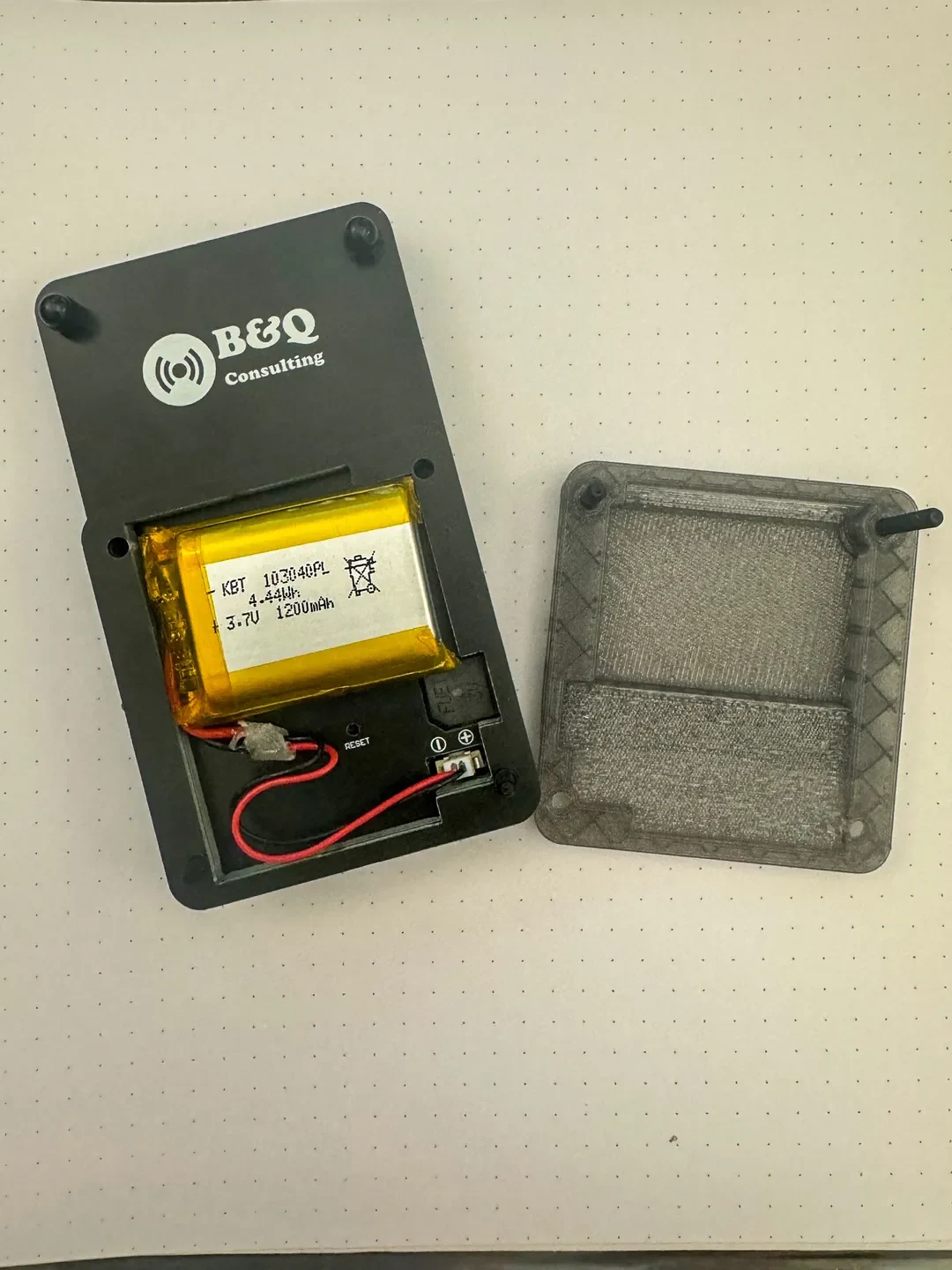

Эта конструкция вмещает LiPo-батарею емкостью 1200 мАч и размерами 40 мм (Д) x 30 мм (Ш) x 10 мм (В).

Батарея, которую я использовал, была указана как «Литий-полимерная батарея KBT 3,7 В, 1200 мАч: сменные литий-ионные аккумуляторные батареи Lipo 103040 с разъемом PH 2,54 JST, разъемом PH1,25/2,0 JST для замены — 8 шт.» на Amazon. Примечание. Чтобы обеспечить совместимость с платой Nano G2, вам придется поменять полярность этой батареи.

Настройки печати:
Печатайте так, чтобы полость была обращена к рабочей пластине, и используйте опоры с другими настройками по желанию.

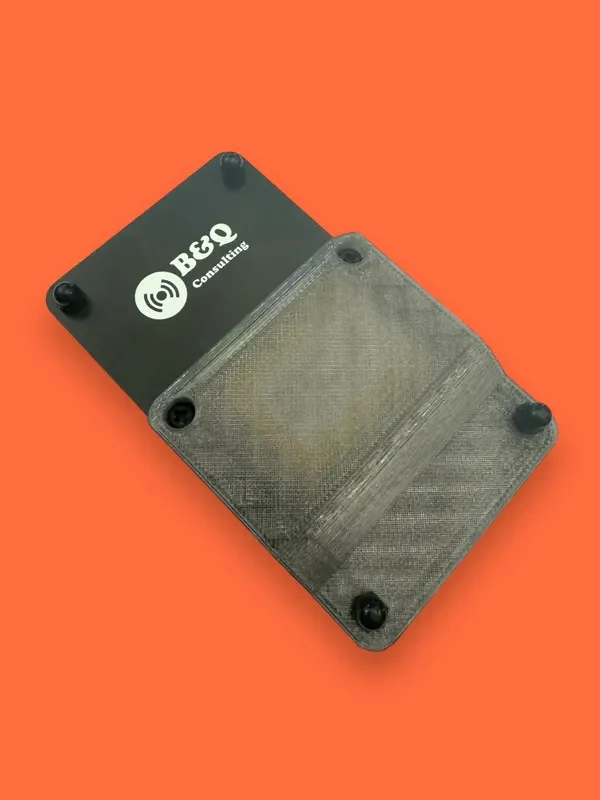

Сборка: Снимите 4 нижних нейлоновых болта и гайки, а также оригинальную крышку аккумуляторного отсека. Сохраните как минимум 3 оригинальные опорные пластины. Прикрепите аккумулятор к устройству в верхнем отверстии с помощью двустороннего скотча или клея. Прикрепите крышку батарейного отсека, напечатанную на 3D-принтере, с помощью двух нижних нейлоновых болтов/гаек в исходной ориентации и переверните два средних болта так, чтобы лицевая сторона оказалась на задней стороне устройства, а болты теперь оказались на передней части.
