Угловое двойное крепление для солнечных батарей размером ..

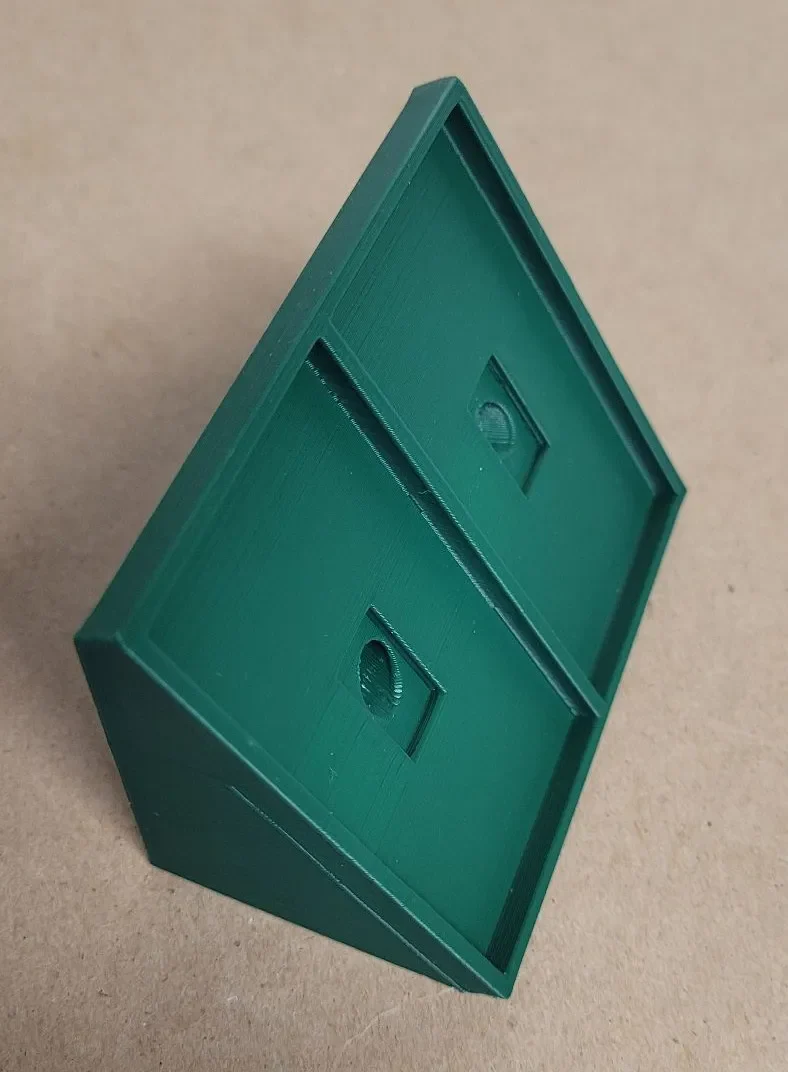

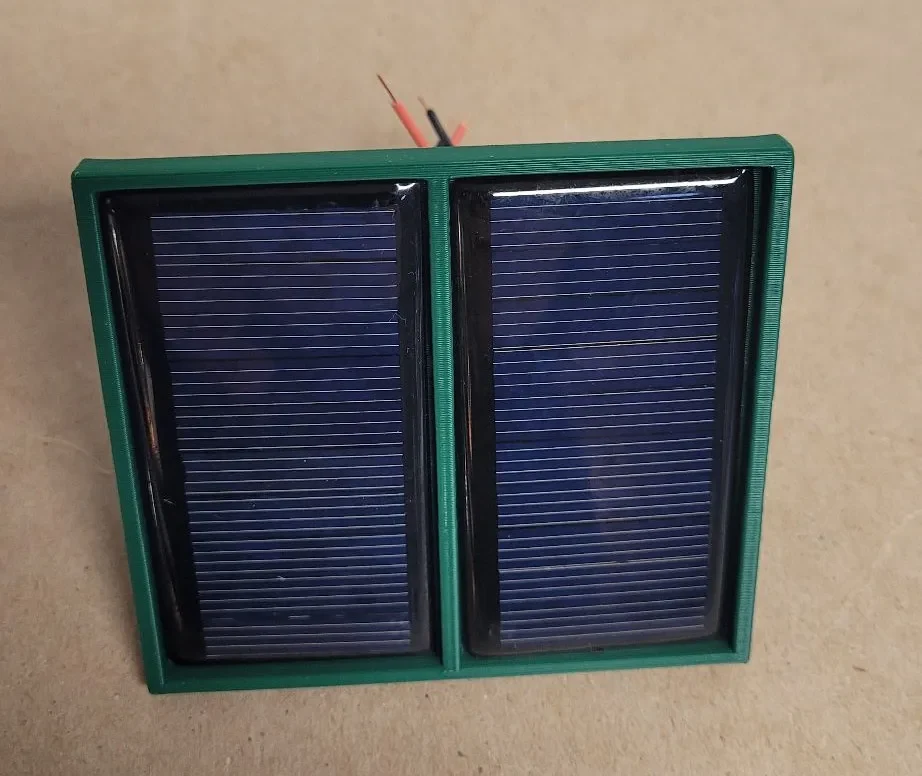

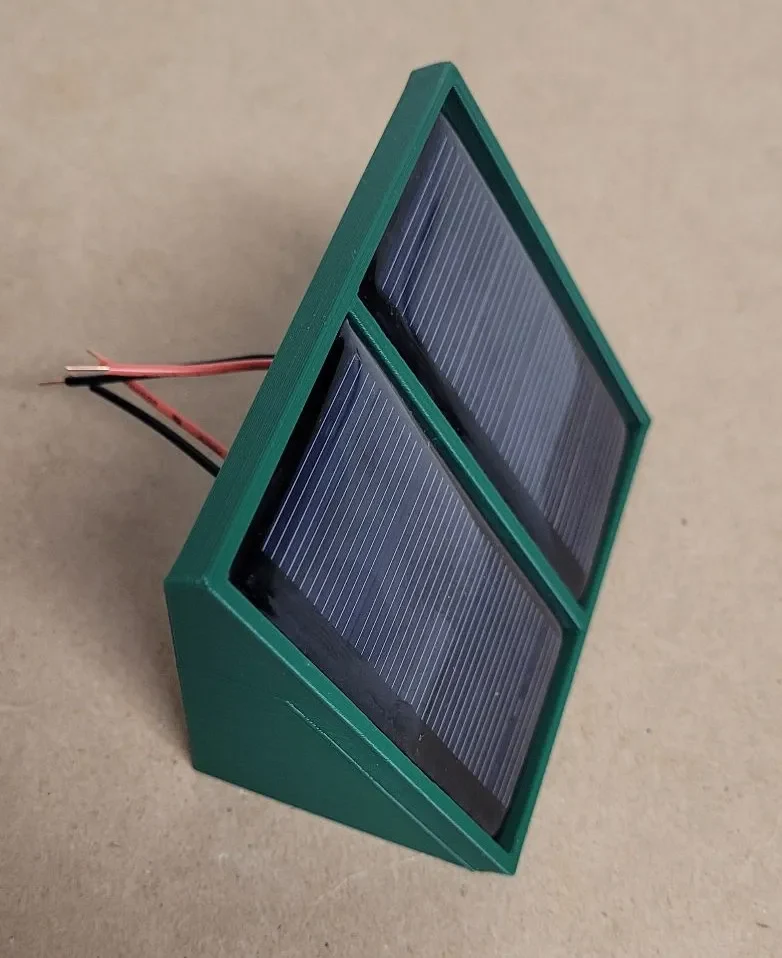

Это крепление для двух солнечных элементов размером 68 x 37 мм, 60 мА при 5 В, которое поворачивает их под углом 55 градусов. Для моего использования он предназначен для установки на передней двери корпуса узла Meshtastic, где панели расположены параллельно, запитываются через дверь корпуса и подключаются к солнечному входу RAK19007.

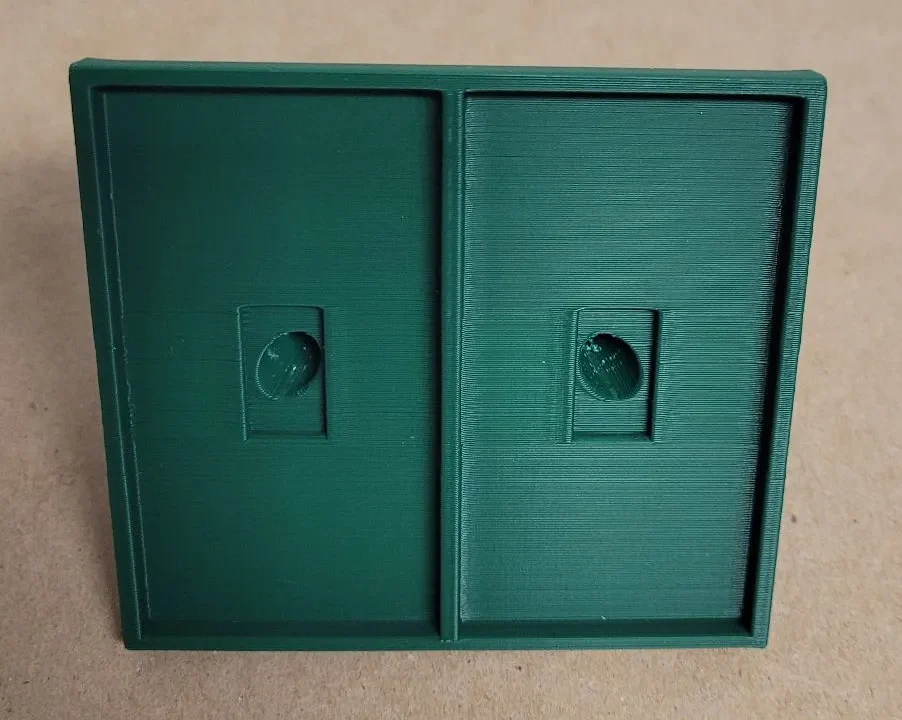

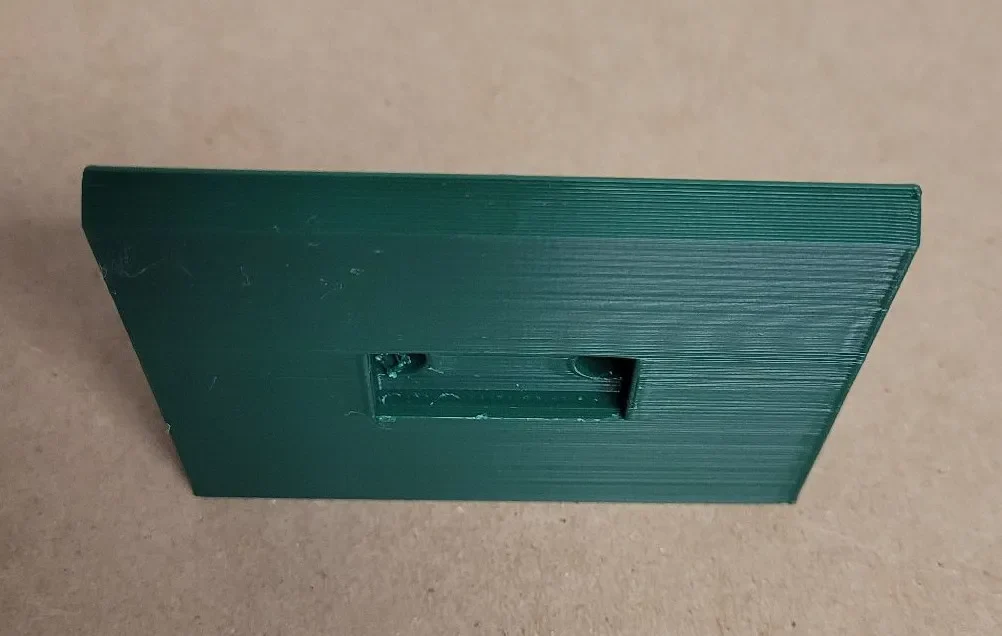

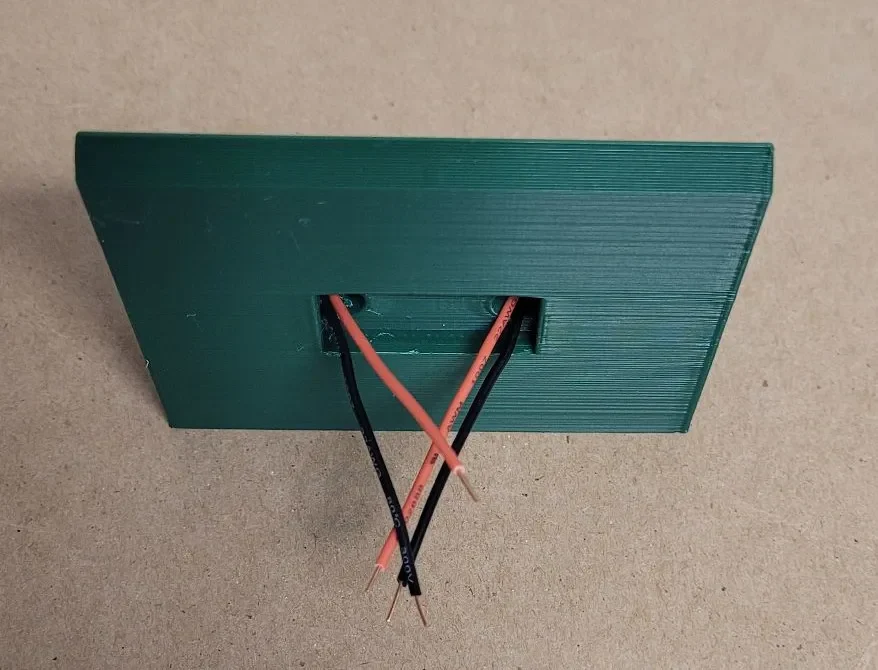

Позади солнечных элементов есть два отверстия (увеличенного размера), которые проходят сзади. Они предназначены для прокла��ки кабелей через крепление к корпусу позади него. Дополнительные вырезы предусмотрены непосредственно за солнечным элементом и в задней части крепления, чтобы обеспечить место для хранения сростков/соединений и т. д.

Примечания к печати: Возможно, вы сможете распечатать это без подставок в зависимости от вашего принтера и настроек печати. Я решил пойти безопасным путем и включить опоры для заднего рельефа и внутренней части кабельного туннеля. Дополнительное время печати и использование нити при включении поддержек были незначительными.

Примечание по углу: 55 градусов — не лучший угол для большинства мест, но это хорошее сочетание «хорошо» и минимизации занимаемой площади до приемлемого размера. Кроме того, поскольку в процессе монтажа корпус можно поворачивать под большим или меньшим углом. Благодаря тому, как я монтирую этот корпус, угол в 55 градусов на держателе солнечной батареи в сочетании с углом крепления корпуса дает мне почти идеальный результат. Ваш опыт может отличаться.

Примечание по защите от атмосферных воздействий: очевидно, что он не является водонепроницаемым, как напечатано. Если вы используете его на открытом воздухе, обязательно загерметизируйте солнечные элементы, чтобы предотвратить попадание воды за них. Кроме того, вам понадобится герметизировать заднюю часть крепления к корпусу, чтобы предотвратить попадание воды. Силиконовый герметик для наружных работ отлично подойдет. Горячий клей можно временно использовать при правильно подготовленной поверхности, но он имеет тенденцию отслаиваться из-за изгиба, поскольку он не такой эластичный, как силикон. Для дополнительной защиты от воды я рекомендую использовать морскую термоусадку на всех электрических соединениях.

Примечание по солнечному элементу. Эти небольшие, дешевые солнечные элементы отлично подходят для узла RAK19007 Meshtastic LoRa на базе nRF52. У меня есть один, который работает с двумя такими солнечными элементами параллельно, подключен (через RAK) к батарее емкостью 2000 мАч более трех месяцев и поддерживает отличный заряд.
