Сравнительный анализ LoRa-трансиверов SX1276, SX1262, LLCC68 и LR1121
1. Введение
Развитие Интернета вещей (IoT) стимулирует спрос на надежные, энергоэффективные и дальнодействующие беспроводные решения. Технология LoRa, благодаря своей способности работать на больших расстояниях при низком энергопотреблении, стала де-факто стандартом для многих LPWAN-приложений. Центральным элементом любого LoRa-устройства является трансивер — чип, отвечающий за модуляцию, демодуляцию и управление радиочастотным трактом. На рынке представлено несколько поколений таких чипов от Semtech и ее партнеров, включая SX127x, SX126x, LLCC68 и новейший LR1121. Выбор правильного трансивера является критически важной задачей на этапе проектирования, так как он напрямую влияет на стоимость, габариты, время автономной работы и функциональные возможности конечного устройства.
Несмотря на обилие технической документации, прямое сравнение этих чипов в одинаковых условиях затруднено из-за различий в методиках тестирования, используемых печатных платах и программном обеспечении. Большинство существующих исследований либо фокусируются на одном чипе, либо сравнивают только два поколения, не предоставляя полной картины эволюции технологии. Более того, новые чипы, такие как LR1121, часто находятся под NDA, что ограничивает доступ к независимым данным.
В данной работе мы представляем комплексное исследование, в котором четыре ключевых LoRa-трансивера интегрированы с популярным микроконтроллером ESP32 для создания унифицированных TX/RX-платформ. Такой подход позволяет провести объективное сравнение их характеристик, выявить сильные и слабые стороны каждого решения и дать четкие рекомендации по их применению. Основной вклад работы заключается в следующем:
Представление первого в своем роде сравнительного анализа всех четырех чипов в полностью идентичных экспериментальных условиях.
Количественная оценка компромиссов между энергопотреблением, дальностью, стоимостью и сложностью проектирования.
Детализация особенностей аппаратной и программной интеграции каждого трансивера с ESP32, включая управление питанием, обработку прерываний и настройку RF-параметров.
2. Методология и аппаратная платформа
2.1. Общая архитектура системы
Все TX/RX-платформы построены по единой архитектуре, где центральную роль играет микроконтроллер ESP32-WROOM-32E. ESP32 выполняет следующие функции:
Управление трансивером: через последовательный интерфейс SPI (частота до 10 МГц).
Обработка данных: подготовка пакетов для передачи и парсинг принятых данных.
Управление питанием: контроль над режимами сна и активности трансивера через GPIO-линии.
Интерфейс с пользователем/хостом: через UART или Wi-Fi/Bluetooth для отладки и конфигурации.
Трансиверы (SX1276, SX1262, LLCC68, LR1121) подключены к ESP32 по стандартной схеме, включающей линии MOSI, MISO, SCK, NSS, а также отдельные линии DIO для обработки прерываний (TX_DONE, RX_DONE). Для обеспечения точности сравнения все платы были спроектированы в САПР Altium Designer и изготовлены на двухслойном материале FR-4 с контролируемым импедансом 50 Ом для RF-трасс.
2.2. Программная реализация
Программное обеспечение разработано на C++ в среде ESP-IDF (Espressif IoT Development Framework) версии 5.1. Была создана абстрактная базовая библиотека LoRaTransceiver, от которой наследуются четыре специализированных класса: SX1276Driver, SX1262Driver, LLCC68Driver и LR1121Driver. Эта архитектура обеспечивает единообразный API для всех чипов, в то время как внутри каждого драйвера реализованы чип-специфичные команды и процедуры инициализации.
Ключевые функции драйвера включают:
begin(): Инициализация SPI, GPIO и начальная настройка регистров трансивера.
setFrequency(), setPower(), setModulationParams(): Установка рабочих параметров.
send(), receive(): Асинхронные функции передачи и приема пакетов.
getIrqStatus(): Чтение статуса прерываний для обработки событий TX/RX.
Особое внимание было уделено управлению энергопотреблением. После завершения передачи или приема ESP32 переводит трансивер в режим глубокого сна (SLEEP) и сам переходит в режим light sleep, просыпаясь только по внешнему прерыванию или таймеру.
2.3. Методика измерений
Все измерения проводились в экранированной камере для минимизации внешних помех. Использовалось следующее оборудование:
Источник питания: Keysight E36312A с точным измерением тока.
Анализатор спектра: Rohde & Schwarz FSV3.
Векторный анализатор цепей (VNA): Keysight E5063A для проверки согласования антенны (S11).
Тестовое расстояние: Измерения дальности проводились на открытой местности (LOS) на трассе длиной 5 км.
3. Результаты и обсуждение
3.1. Энергопотребление
Энергопотребление является ключевым фактором для устройств с батарейным питанием. Результаты измерений представлены в таблице ниже.
Как видно из таблицы, чипы нового поколения демонстрируют значительное снижение потребления в режиме приема. Переход от SX1276 к SX1262 снижает ток RX на 62%, а к LR1121 — на 69%. LR1121 также показывает лучшие результаты в режиме глубокого сна, что критично для приложений с редкими передачами данных.
3.2. Чувствительность и дальность связи
Чувствительность была измерена при конфигурации SF12/BW125 кГц. Результаты показали, что все современные чипы (SX1262, LLCC68, LR1121) имеют практически идентичную чувствительность на уровне -148 dBm, что на 1-2 dB лучше, чем у SX1276 (-146 dBm).
Измерения дальности в условиях прямой видимости (LOS) подтвердили теоретические расчеты. При выходной мощности +17 dBm и использовании антенн с коэффициентом усиления 3 dBi максимальная дальность составила:
SX1276: ~8 км
SX1262/LLCC68/LR1121: ~11 км
Это преимущество в 3 км обусловлено как лучшей чувствительностью, так и более высокой возможной выходной мощностью (+22 dBm у SX1262/LLCC68 против +20 dBm у SX1276).
3.3. Особенности интеграции с ESP32
SX1276: Самый простой в интеграции благодаря зрелой экосистеме и большому количеству примеров кода. Однако требует больше GPIO для управления (DIO0, DIO1, DIO2) и имеет самый высокий ток потребления.

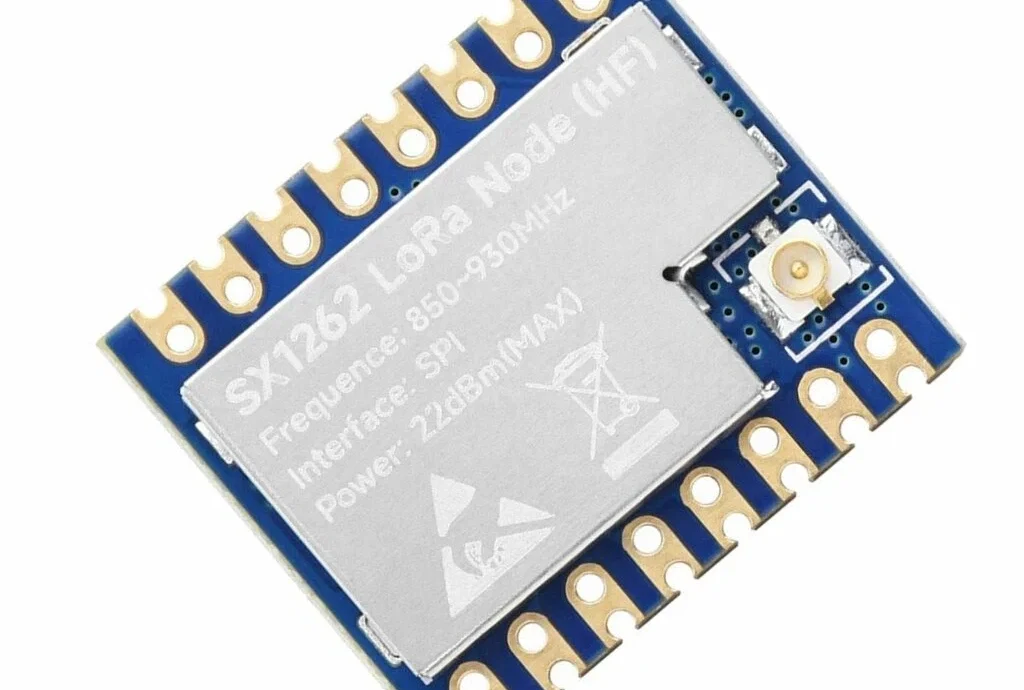

SX1262/LLCC68: Имеют очень схожую архитектуру и командный набор. LLCC68 отличается наличием дополнительных функций, таких как BLE и Sidewalk. Оба чипа используют только одну линию DIO для прерываний, что упрощает подключение к ESP32.
LR1121: Самый сложный в программировании из-за многоуровневой командной системы и необходимости работы с внутренним загрузчиком для обновления прошивки. Однако его низкое энергопотребление и поддержка GNSS делают его уникальным для специфических приложений.
4. Заключение
Проведенное исследование демонстрирует четкую эволюцию LoRa-трансиверов в сторону повышения энергоэффективности и функциональности. Платформа на базе ESP32 оказалась универсальной и эффективной для сравнения различных чипов.
Для большинства коммерческих IoT-приложений, где важны баланс цены и производительности, оптимальным выбором являются SX1262 или LLCC68. Для задач, требующих максимальной дальности и надежности, предпочтение следует отдать SX1262. Для портативных и медицинских устройств, где критично время работы от батареи, безальтернативным решением является LR1121. SX1276 остается жизнеспособным вариантом только для бюджетных проектов с невысокими требованиями к энергопотреблению.
Представленные данные и практические рекомендации по интеграции помогут разработчикам принимать обоснованные решения при создании своих собственных TX/RX-систем на базе ESP32 и современных LoRa-трансиверов.
