Как добавить метеодатчик BME280 в узел Heltec Lora v3 Meshtastic

В этом руководстве мы расскажем вам о том, как добавить модуль телеметрического датчика (BME280) к существующей мештастик-ноде Heltec V3 Lora ESP32 для измерения давления воздуха, температуры и влажности.

Оборудование

Давайте начнем с оборудования, которое вам понадобится:

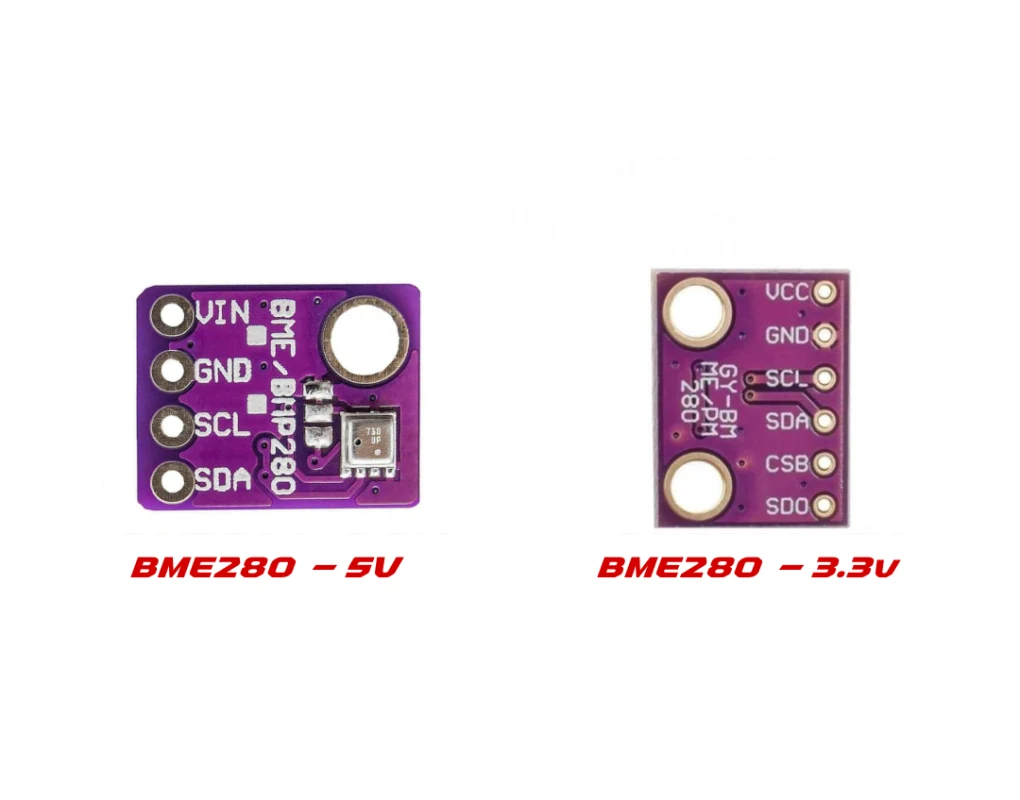

💡 Датчик BME280 поставляется в двух вариантах 5В и 3,3В. Выбирайте 5В или 3.3В в зависимости от требований вашей системы.

 1х Модуль BME280 — AliExpress Цена: 4.20USD | Amazon US Цена 8.99USD
 4х Штырьковый разъем AliExpress Цена: 0.42USD | Amazon US Цена 5.49USD
 1х Паяльник + 60/40 Паяльная проволока (Дополнительно — Вы можете пойти в ближайший электронный магазин, чтобы припаять заголовки на плате)

📢 При заказе на AliExpress рассмотрите возможность объединения покупок у одного продавца, чтобы получить максимальную экономию. Например, если вы покупаете антенну у продавца X, проверьте, не предлагают ли они также кабель IPEX — SMA-K. Приобретая все товары у одного продавца, вы сможете значительно сократить расходы на доставку.

Выбор оборудования может быть изменен, но мы остановились на легкодоступных деталях. Стоит отметить, что пайка понадобится только для припаивания разъемов к Heltec и модулю BME280. Эту задачу можно поручить любому ближайшему магазину электроники, что сэкономит ваши деньги и хлопоты.

Сборка

Аппаратная часть готова, теперь перейдем к проводке. Для этого мы будем следовать следующим схемам.

💡 Пожалуйста, имейте в виду, что мы предполагаем, что вы уже припаяли заголовки на плате, так что это будет вопрос подключения контактов в нужное место.

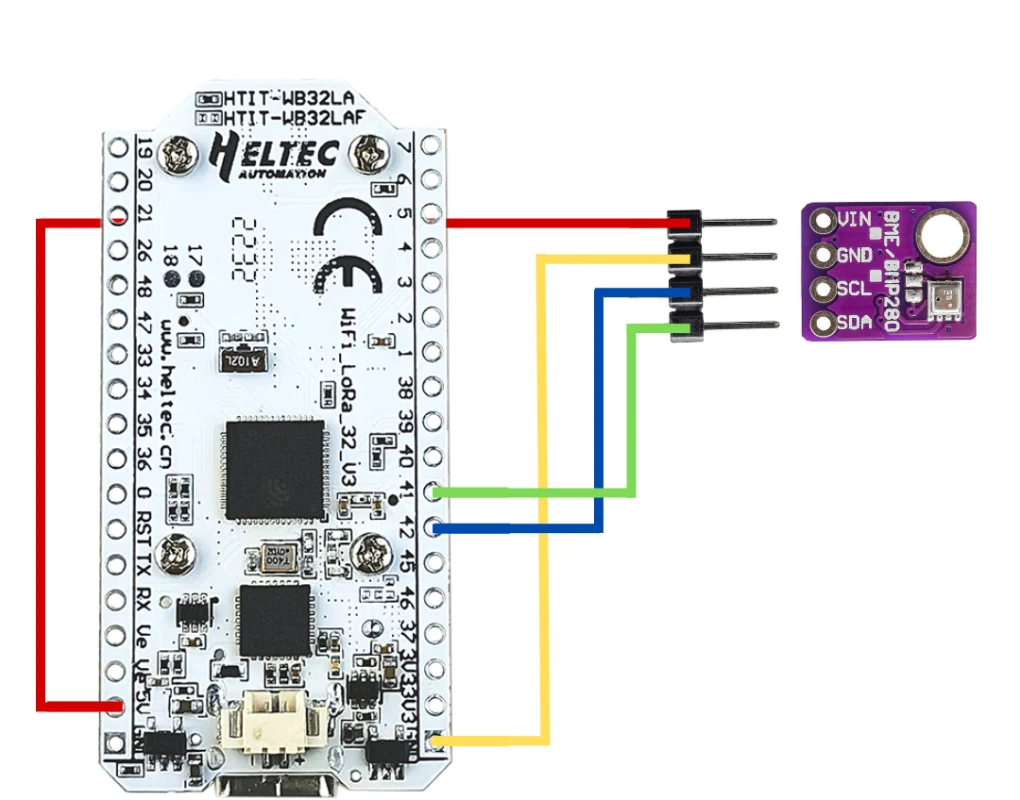

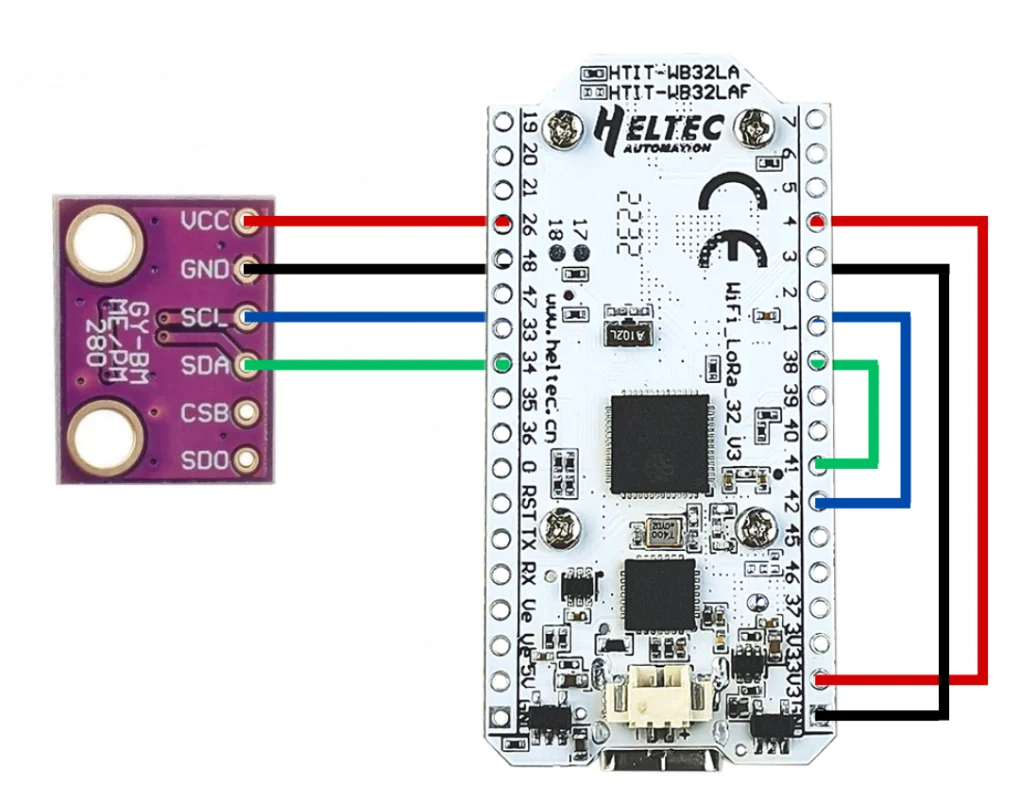

Модуль телеметрии BME280 — Heltec V3 Lora ESP32

• VCC/VIN -> 5V для BME280-5V или 3.3V для BMP280-3.3V
• SCL -> PIN 42
• SDA -> PIN 41
• GND -> GND

💡 Модуль BME280-5V не будет работать с батареей 3.7в, он работает только с USB
💡 Конденсаторы — хорошая практика для развязки одной части схемы от другой
💡Важно отметить, что порядок соединений может меняться. Для обеспечения точности подключения следуйте маркировкам и портам Io на конкретных компонентах и прилагаемым схемам. Обращая внимание на эти детали, вы обеспечите правильное подключение и избежите возможных проблем или повреждения компонентов.

После того как прокладка проводов завершена. Дважды проверьте соединения и убедитесь, что они соответствуют предложенной схеме, прежде чем приступать к следующим шагам.

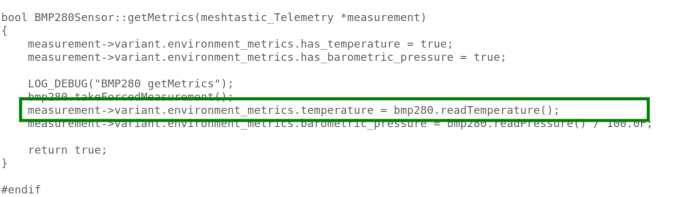

Настройки Meshtastic

 Откройте приложение Meshtastic (для данного руководства — IOS)
 Перейдите на страницу настроек
 В разделе конфигурации модуля перейдите к разделу «Телеметрия (датчик)»
 Прокрутите вниз до раздела «Параметры датчика»
 Переключите переключатель «Включить» и другие переключатели в соответствии с вашими предпочтениями.

В заключение можно сказать, что добавление модуля телеметрии к существующему мештастическому узлу Heltec V3 Lora ESP32 — это простой процесс, который расширяет функциональность вашего устройства. Выбранные аппаратные компоненты, включая модуль BME280 и контакты заголовка, обеспечивают надежное и легкодоступное решение. Может потребоваться пайка, но для удобства ее можно поручить электронным магазинам. Следуя этому руководству, пользователи смогут легко интегрировать модуль BME280 в свой Meshtastic Node, расширив его возможности по отслеживанию телеметрии и повысив общую функциональность.
