Как добавить датчик телеметрии BME280 к DIY ESP32 Meshtastic
Содержание
В этом руководстве мы расскажем вам, как добавить модуль телеметрического датчика (BME280) к вашему самодельному DIY ESP32 Meshtastic Node для измерения давления воздуха, температуры и влажности.

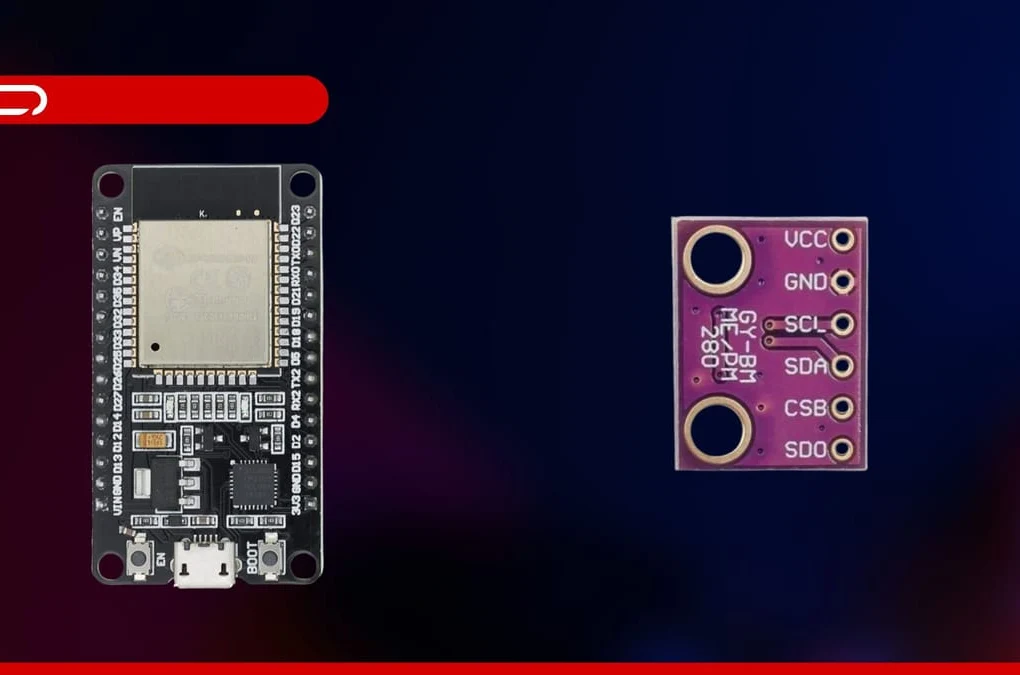

Оборудование

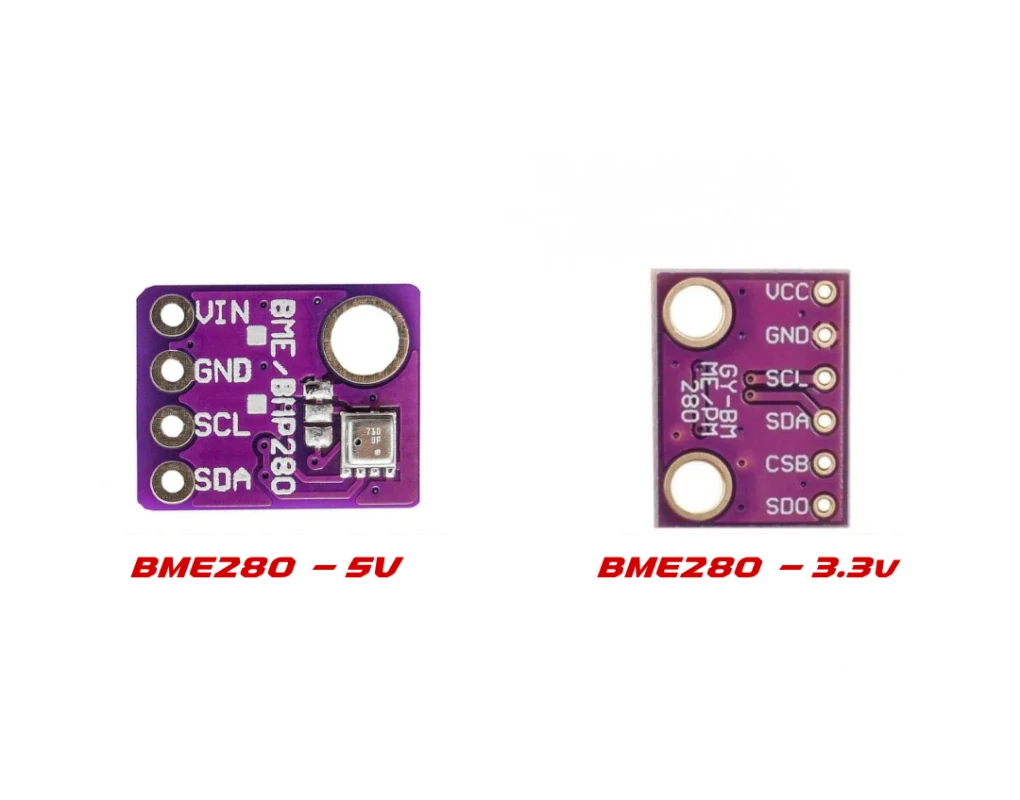

Датчик BME280 поставляется в двух вариантах: 5 В и 3,3 В. Выберите 5 В или 3,3 В в зависимости от требований вашей системы
1x модуль BME280 — цена на AliExpress: 100р
4x разъем «мама-мама» Цена на AliExpress: 0,42 USD
1x паяльник + припой 60/40
📢 При заказе на AliExpress рассмотрите возможность объединения покупок от одного продавца, чтобы максимально сэкономить. Например, если вы покупаете антенну у продавца X, проверьте, предлагает ли он также кабель IPEX-SMA-K. Покупая все товары у одного продавца, вы можете значительно сократить расходы на доставку.
Хотя вы можете изменить этот набор оборудования, мы выбрали легкодоступные компоненты. Обратите внимание, что пайка требуется только для присоединения разъемов к плате разработчика ESP32 и модулю BME280. Этот шаг можно поручить местному магазину электроники, если вы не хотите паять самостоятельно.
Сборка

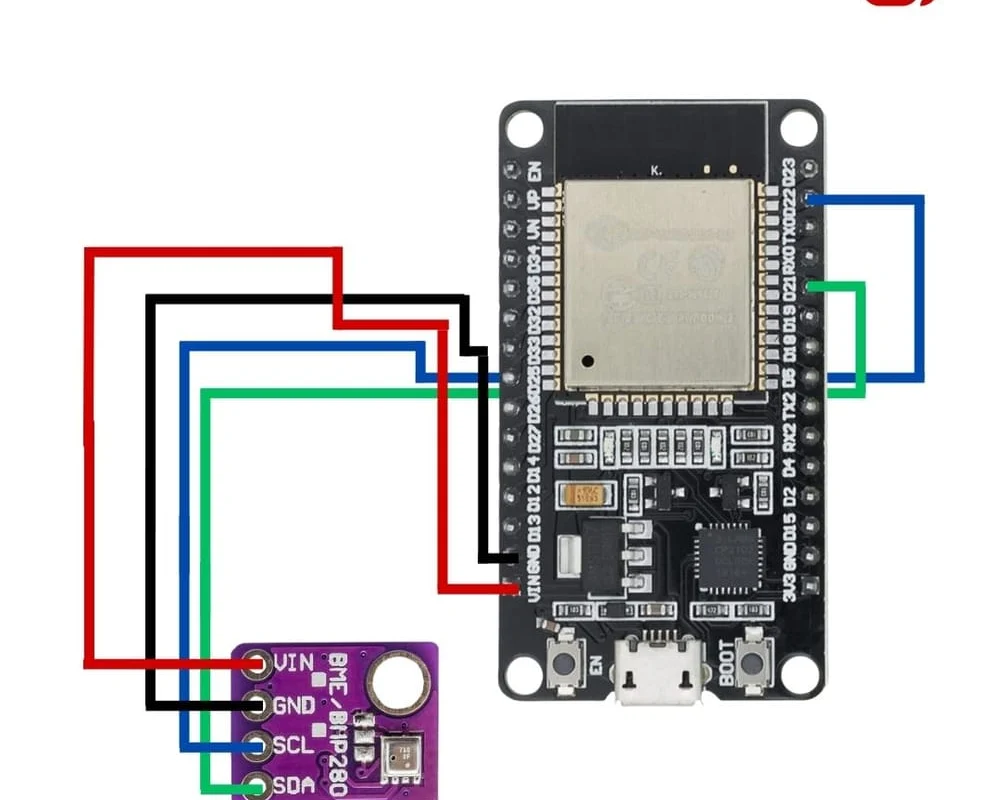

Оборудование готово, теперь можно приступать к подключению. Для этого мы будем следовать следующей схеме.
💡 Имейте в виду, что мы предполагаем, что вы уже припаяли разъемы к плате, поэтому останется только подключить контакты в нужное место.
BME280 Telemetry Module → DIY ESP32 Meshtastic Node
- VCC/VIN → 3.3V Pin
- SCL → GPIO 22 (Default I2C Clock)
- SDA → GPIO 21 (Default I2C Data)
- GND → GND Pin
💡 Если у вас есть дисплей, подключенный к тем же контактам I2C, вы можете подключить BME280 параллельно с дисплеем.
💡 Добавление развязывающих конденсаторов — хорошая практика для изоляции различных частей схемы друг от друга.
💡 Важное примечание: точное расположение контактов может отличаться на вашей конкретной плате ESP32. Всегда следуйте маркировке и обозначениям контактов на ваших компонентах и предоставленных схемах, чтобы обеспечить точное подключение. Двойная проверка этих деталей поможет предотвратить потенциальные проблемы или повреждение компонентов.
После завершения всех подключений убедитесь, что они соответствуют рекомендуемой конфигурации, прежде чем переходить к следующему этапу.
Настройки Meshtastic
- Откройте приложение Meshtastic (в данном руководстве используется IOS)
- Перейдите на страницу «Настройки»
- В разделе «Конфигурация» перейдите в «Телеметрия (датчик)»
- Прокрутите вниз до «Параметры датчика»
- Переключите переключатель «Включить» и другие переключатели в соответствии с вашими предпочтениями
Заключение
Добавление модуля телеметрии к вашему самодельному узлу ESP32 Meshtastic — это простой процесс, который значительно расширяет возможности вашего устройства. Модуль BME280 обеспечивает надежный мониторинг окружающей среды по доступной цене, а надежная реализация I2C в ESP32 гарантирует стабильную связь. Хотя может потребоваться некоторая пайка, при необходимости эту работу можно легко поручить местному магазину электроники. Следуя этому руководству, вы сможете успешно интегрировать функции измерения параметров окружающей среды в свою сеть Meshtastic, что позволит собирать и обмениваться данными о температуре, влажности и давлении воздуха по всей вашей ячеистой сети. Гибкость платформы ESP32 также позволяет в будущем расширять систему за счет дополнительных датчиков на той же шине I2C.
