Как подключить датчик телеметрии (температуры и т.д.) BME280 в устройство FakeTec Meshtastic
В этом руководстве мы расскажем вам о том, как добавить модуль телеметрического датчика (BME280) к существующему узлу FakeTec Meshtastic Node для измерения давления воздуха, температуры и влажности.
Оборудование
Что нам понадобится? Датчик BME280 !

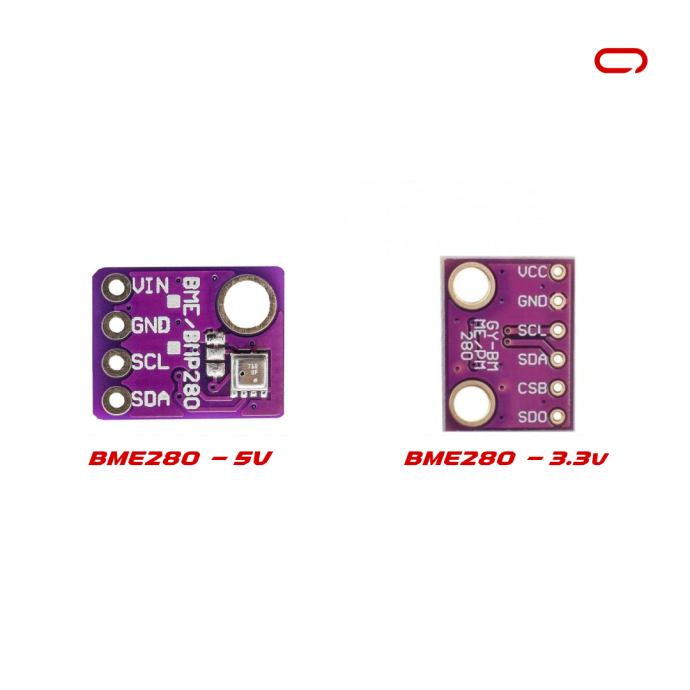

💡 Датчик BME280 поставляется в двух вариантах 5В и 3,3В. Выбирайте 5В или 3,3В в зависимости от требований вашей системы
- 1x Модуль BME280 — AliExpress Цена: 80р
- 4x Штыревой разъем AliExpress Цена: 20р
- 1x Паяльник + припой
📢 Заказывая на AliExpress, подумайте о том, чтобы объединить покупки у одного продавца, чтобы получить максимальную экономию. Например, если вы покупаете антенну у продавца X, проверьте, не предлагают ли они также кабель IPEX — SMA-K.
Вы можете использовать другой датчик, здесь мы выбрали легкодоступные компоненты. Обратите внимание, что пайка требуется только для подключения разъемов к узлу FakeTec и модулю BME280. Не умеете паять — попросите старших товарищей )
Сборка
Аппаратное обеспечение готово, теперь можно приступать к сборке. Для этого мы будем следовать следующим схемам.
💡 Мы предполагаем, что вы уже припаяли заголовки на плате, так что это будет вопрос подключения контактов в нужном месте

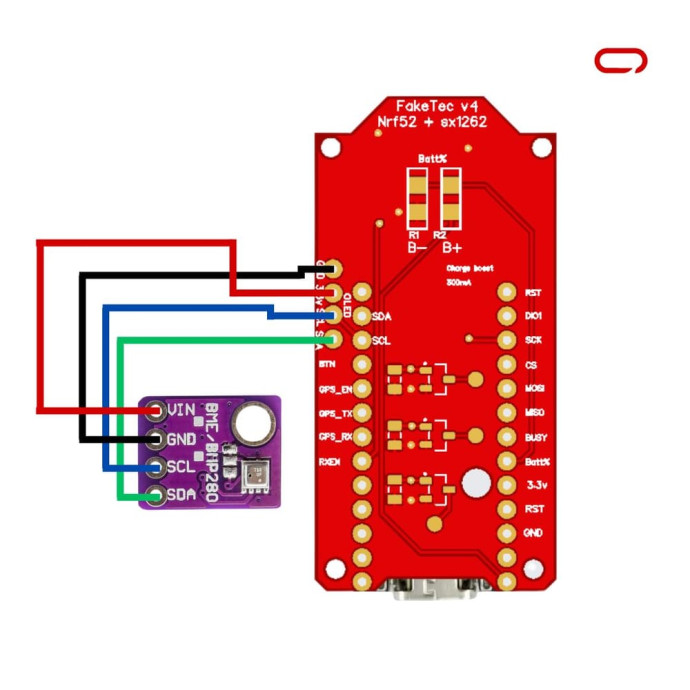

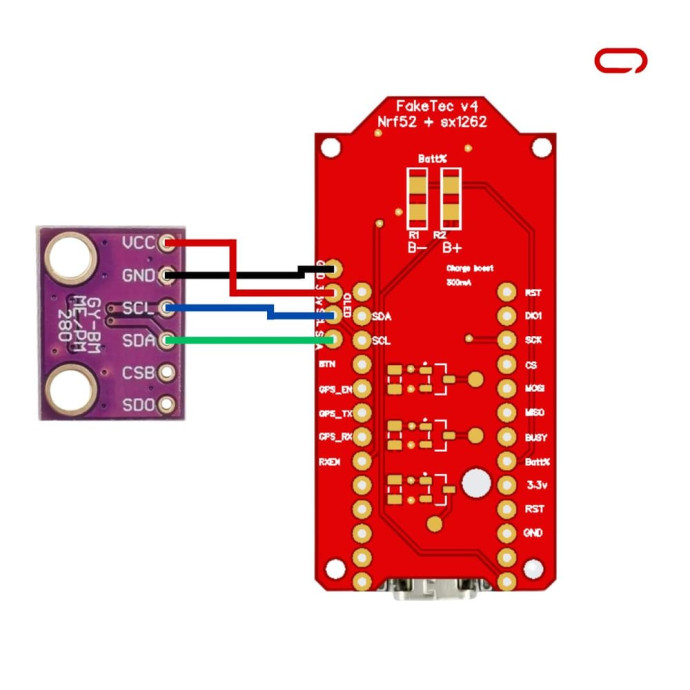

Модуль телеметрии BME280 → FakeTec Meshtastic Node
- VCC/VIN → 5V для BME280-5V или 3.3V для BMP280-3.3V
- SCL → SCL Pin
- SDA → SDA Pin
- GND → GND Pin
💡 Если к тем же контактам I2C подключен дисплей, можно подключить BME280 параллельно дисплею.
💡 Добавление развязывающих конденсаторов является хорошей практикой для изоляции различных частей схемы друг от друга.
💡 Важное замечание: точное расположение выводов может отличаться на вашей конкретной плате FakeTec. Всегда следуйте маркировке и обозначениям выводов на компонентах и прилагаемых схемах, чтобы обеспечить точное подключение. Двойная проверка этих деталей поможет предотвратить возможные проблемы или повреждение компонентов
После завершения всех подключений проверьте, соответствуют ли они рекомендуемой конфигурации, прежде чем переходить к следующему этапу.
Настройки Meshtastic
Откройте приложение Meshtastic
Перейдите на страницу настроек
В разделе конфигурации модуля перейдите к разделу Телеметрия (датчик)
Прокрутите вниз до раздела Параметры датчика
Переключите переключатель Включить и другие переключатели в соответствии с вашими предпочтениями.
Заключение
Добавление модуля телеметрии к узлу FakeTec Meshtastic Node — это простой процесс, который значительно расширяет возможности вашего устройства. Модуль BME280 обеспечивает надежный мониторинг окружающей среды по доступной цене. Хотя может потребоваться некоторая пайка, при необходимости ее можно легко поручить знающим людям. Следуя этому руководству, вы сможете успешно интегрировать функцию мониторинга окружающей среды в свою сеть Meshtastic, обеспечив сбор и обмен данными о температуре, влажности и давлении воздуха
