Как добавить зуммер (пассивный) к вашему узлу Meshtastic
Содержание
В этом руководстве мы расскажем вам, как добавить пассивный зуммер к вашему существующему узлу ESP32 Lora Meshtastic. Пассивный — значит что это обычный динамик, которым управляет микропроцессор мештастик ноды. Есть еще активные зуммеры, на них достаточно подать питание и они пищат сами. Но тон изменить нельзя. Это руководство также подходит для любых других плат на базе ESP32, таких как Heltec V3 Lora, TTGo или T-Beam, но могут потребоваться небольшие изменения.
Оборудование

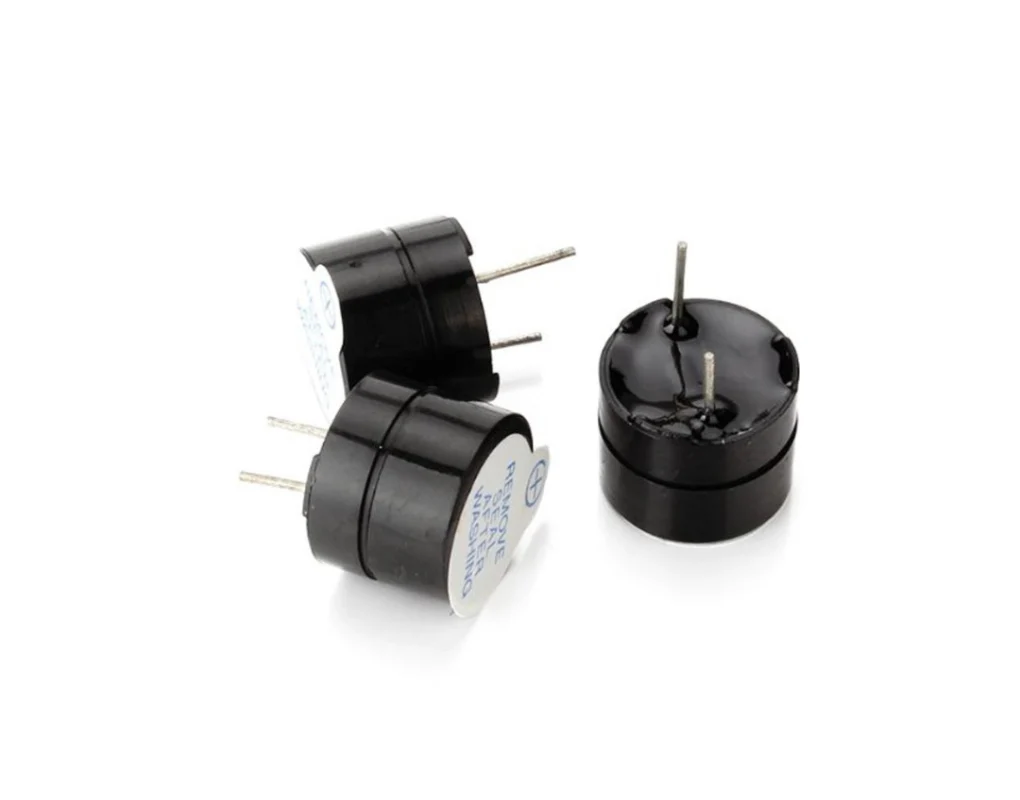

- 1x Буззер (Passive Buzzer) — AliExpress Цена: 0,69 доллара США
- 2x Разъем «мама-мама» AliExpress Цена: 0,42 доллара США
📢 При заказе на AliExpress рассмотрите возможность объединения покупок от одного продавца, чтобы максимально сэкономить. Например, если вы покупаете антенну у продавца X, проверьте, предлагает ли он также кабель IPEX-SMA-K. Заказывая все товары у одного продавца, вы можете значительно сократить расходы на доставку.
Сборка
Все оборудование готово, теперь можно приступить к подключению. Для этого мы будем следовать следующим схемам.
Пищалка — DIY ESP32 Meshtastic Node
Положительный -> GPIO 15
Отрицательный -> GND
💡Если вы используете другую плату на базе ESP32, такую как Heltec V3 Lora, TTGo или T-Beam, просто выберите доступный вывод GPIO, который принимает цифровые сигналы, поддерживает подтягивающие или опускающие резисторы и еще не используется. Затем следуйте инструкциям, используя выбранный вывод, не обращая внимания на конкретный номер вывода, указанный в инструкциях.
💡Конденсаторы — это хорошая практика для развязки одной части схемы от другой.
💡Важно отметить, что порядок подключений может варьироваться. Следуйте маркировке и портам Io на ваших конкретных компонентах, а также предоставленным схемам, чтобы обеспечить точное подключение. Внимание к этим деталям гарантирует, что вы установите правильные соединения и избежите потенциальных проблем или повреждения ваших компонентов.
После завершения подключения. Дважды проверьте соединения и убедитесь, что они соответствуют рекомендуемой схеме, прежде чем переходить к следующим шагам.
Настройки Meshtastic
- Откройте приложение Meshtastic (в данном руководстве используется IOS)
- Перейдите на страницу «Настройки»
- В разделе «Конфигурация модуля» перейдите в «Внешнее уведомление»
- Переключите переключатель в положение «Включить», «Предупреждать при получении сообщения», «Использовать PWM-зуммер»
- Прокрутите вниз, затем переключите «Основной GPIO» в положение «Активный» и установите выходной контакт GPIO на контакт 15
- Теперь перейдите на страницу «Настройки», затем «Мелодия звонка» и установите желаемую мелодию звонка.
Вот пример:
Halloween:d=4,o=5,b=180:8d6,8g,8g,8d6,8g,8g,8d6,8g,8d#6,8g,
8d6,8g,8g,8d6,8g,8g,8d6,8g,8d#6,8g,8c#6,8f#,8f#,8c#6,8f#,8f#,
8c#6,8f#,8d6,8f#,8c#6,8f#,8f#,8c#6,8f#,8f#,8c#6,8f#,8d6,8f#
В заключение, добавление зуммера к вашему самодельному узлу ESP32 Meshtastic — это простой и приятный процесс. Внимательно следуя предоставленному руководству, которое включает в себя список необходимого оборудования и пошаговые инструкции, пользователи могут легко интегрировать зуммер в свою существующую конфигурацию. Сборка оборудования, включая зуммер и штыревые разъемы, четко описана, что обеспечивает беспроблемную реализацию.
