Краткий обзор / рейтинг устройств Meshtastic

На рынке Meshtastic уже довольно много устройств, которые стали популярны у пользователей.
Так что же лучше Heltec v4 или LilyGo T-Beam? ProMicro Faketec или Wireless Tracker? Разберем в этом обзоре.

Первое, что нужно понять, все устройства Meshtastic на рынке, сегодня, делятся на 2 типа, в зависимости от того, на каком микроконтроллере (чипе, CPU) они собраны.

1. Устройства на чипе ESP32


2. Устройства на чипе NRF52xx


Все дальнейшие отличия связаны на 90% с этим фактом и остальное только косметические детали. В чем главные отличия этих чипов?

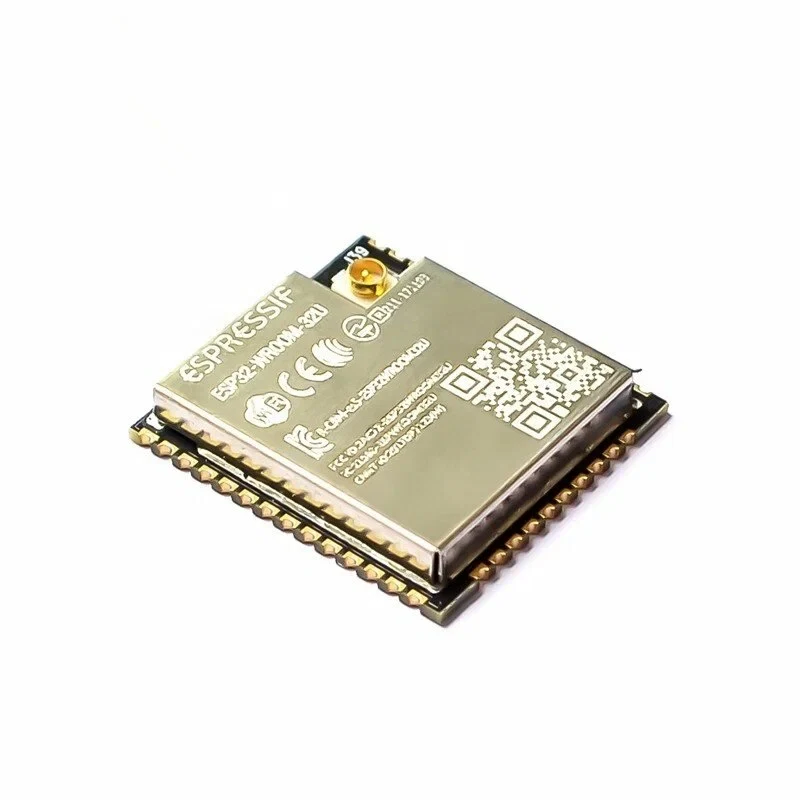

1. ESP32
   — Относительно большое энергопотребление, которое может доходить до 200ма. Батарея в 1300мач высаживается в ноль примерно за 5-6 часов работы. Частично нивелируется включением экономичного режима в софте Meshtastic, использованием батарей 18650 и даже 21700
   + Есть Wifi. Он как правило в устройствах носимых никому не нужен, но выпилить или отключить его так, чтобы упало энергопотребление его невозможно.
   — На больших нагрузках ведет себя не очень стабильно.
   + Дешев и широко доступен, много информации по программированию

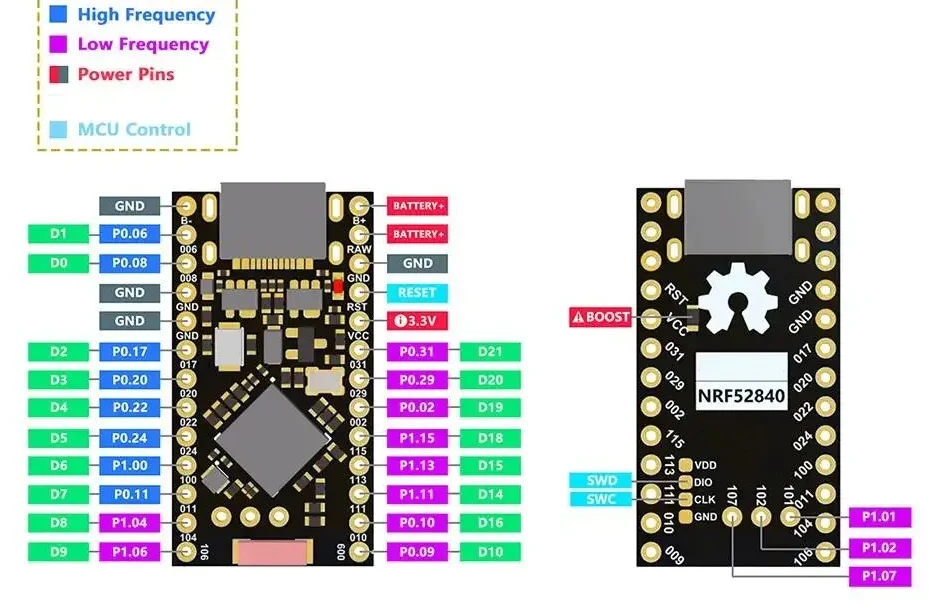

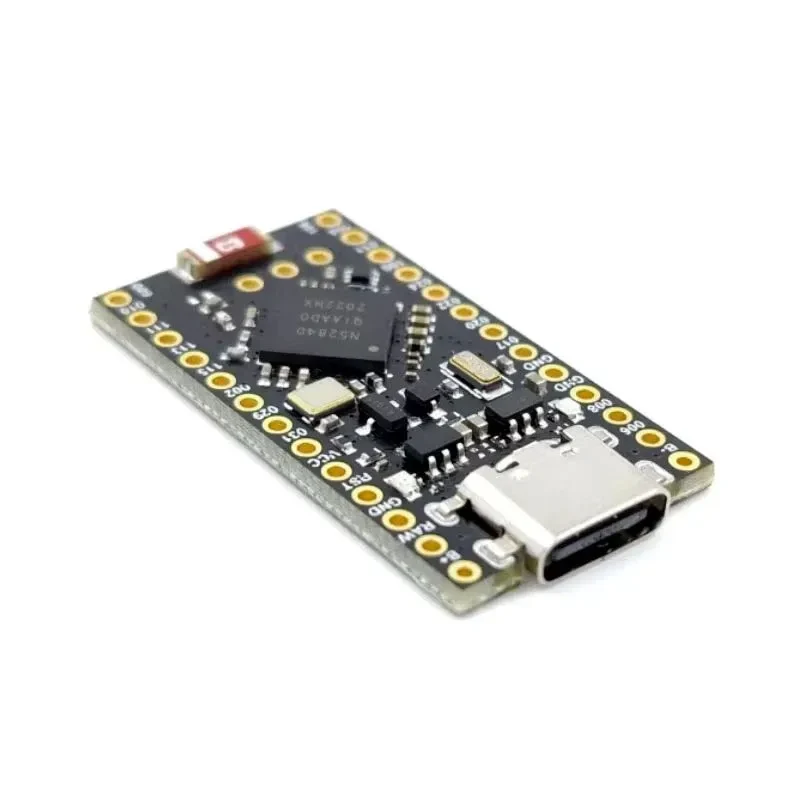

2. NRF52xx
   + Минимальное энергопотребление, стандартно 8ма. Устройство на таком чипе может быть в сети неделями на одной батарее, если предусмотрено разумное потребление радиомодулем. Такие устройства идеально подходят для размещения в труднодоступных местах с питанием от солнечной батареи. Даже при небольшой батарее и слабом солнце, заряда обычно хватает чтобы работать месяцами.
   — Нет WiFi
   + Более дальнобойный BLE (Bluetooth Low Energy)
   + Расширенное количество дополнительных портов для подключения внешних устройств (незначительно отличается от ESP32)
   + Стабильная работа на высокой нагрузке

Разберем конкретные устройства:

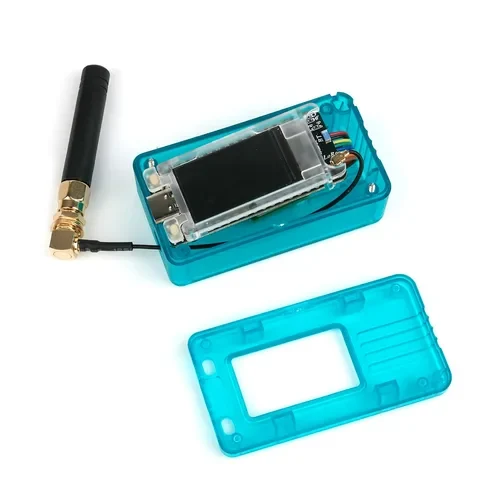

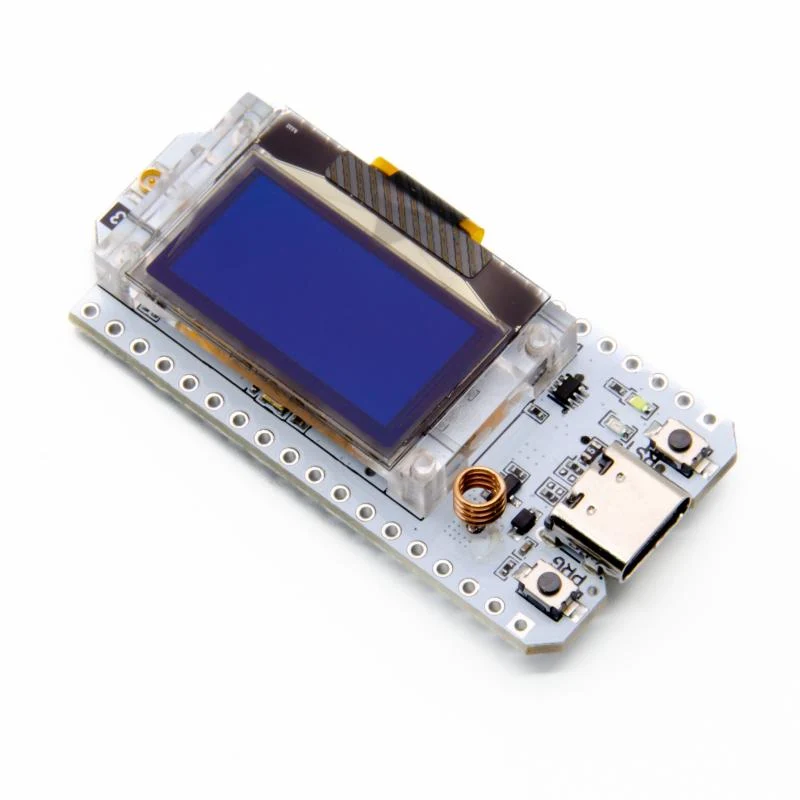

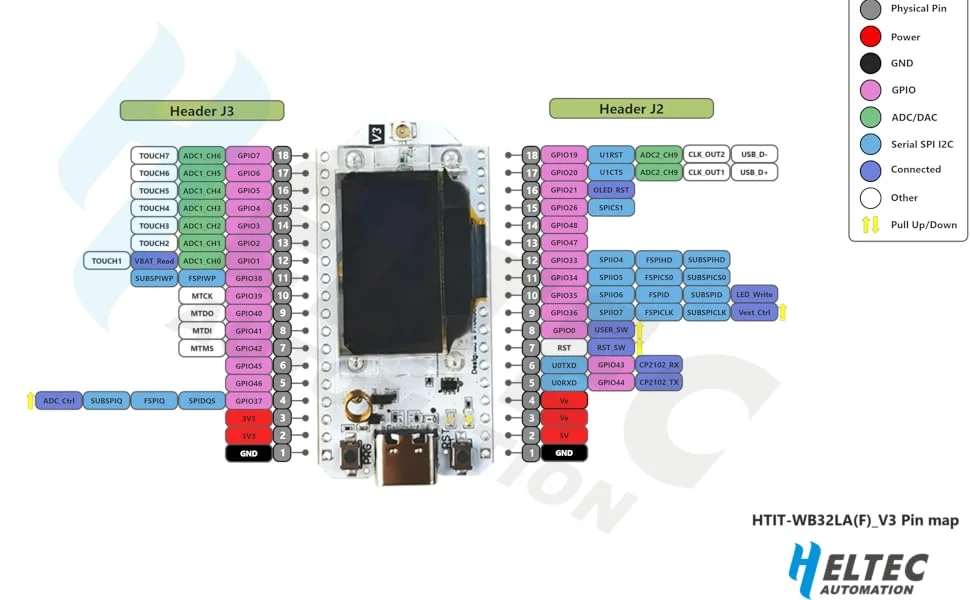

Heltec v3

• Пожалуй самое известное устройство. Наименее проблемное.
• Наиболее дешевое (цены от 1100р за плату без корпуса, но с комплектом проводов и даже спиральной антенной).
• Есть внешние порты для подключения массы дополнительных устройств, от GPS до метеодатчиков, сенсоров звука, датчиков землетрясений и так далее (смотрите статьи про это в соседних разделах).
• Наибольшее количество моделей всевозможных корпусов именно для v3, от портативных на батарее 803048 до стационарных и под батарею 21700 (см. модели в разделе 3D печать)
• Из минусов — собран на ESP32 что влечет за собой высокое энергопотребление.
• На большом количестве узлов в сети (например в Москве) может тупить и долго прогружать связь с телефоном.
• Радиомодуль на чипе SA1262, условно экранирован, работает более менее стабильно.
• Есть минимальная балансировка подключенной батареи, но рекомендуется использовать плату защиты. На батареях 803048 она обычно встроена, можно увидеть через защитную ленту.
• Отлично подойдет в качестве домашней или базовой ноды, с питанием от сети. Так же вполне может работать от powerbank в дороге.
• Есть WiFi, можно подключить в домашнюю сеть и заходить из любой точки дома, а не в прямой видимости Bluetooth. Можно соединить 2 устройства с разными частотами (868 и 433) и сделать кроссбенд по UDP в небольшом населенном пункте (в большом не стоит, сеть переполнится и вас не будут любить)

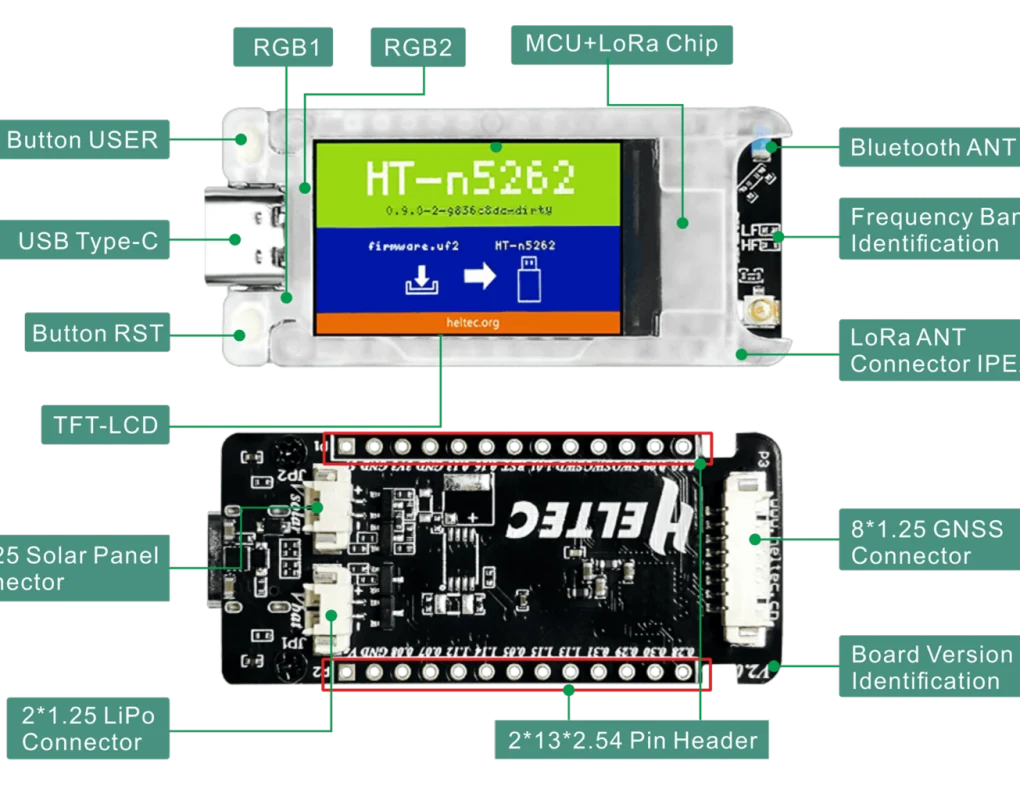

Heltec T114

• Наиболее сбалансированное устройство.
• Минимальное энергопотребление.
• Отдельный порт для подключения солнечной батареи. На одном заряде может жить сутками.
• Есть внешние порты для подключения дополнительных устройств.
• Экранированный радиомодуль.
• Отсутствует WiFi
• Отличное, но дорогое решение для отдельностоящей ноды, ретранслятора и т.п. на солнечной батарее
• Отличное решение для ежедневного ношения с собой в рюкзаке и зарядки на привале от солнца
• Большое количество классных моделей корпусов для этой модели под 3D печать, от компактных до больших
• Компактный дизайн

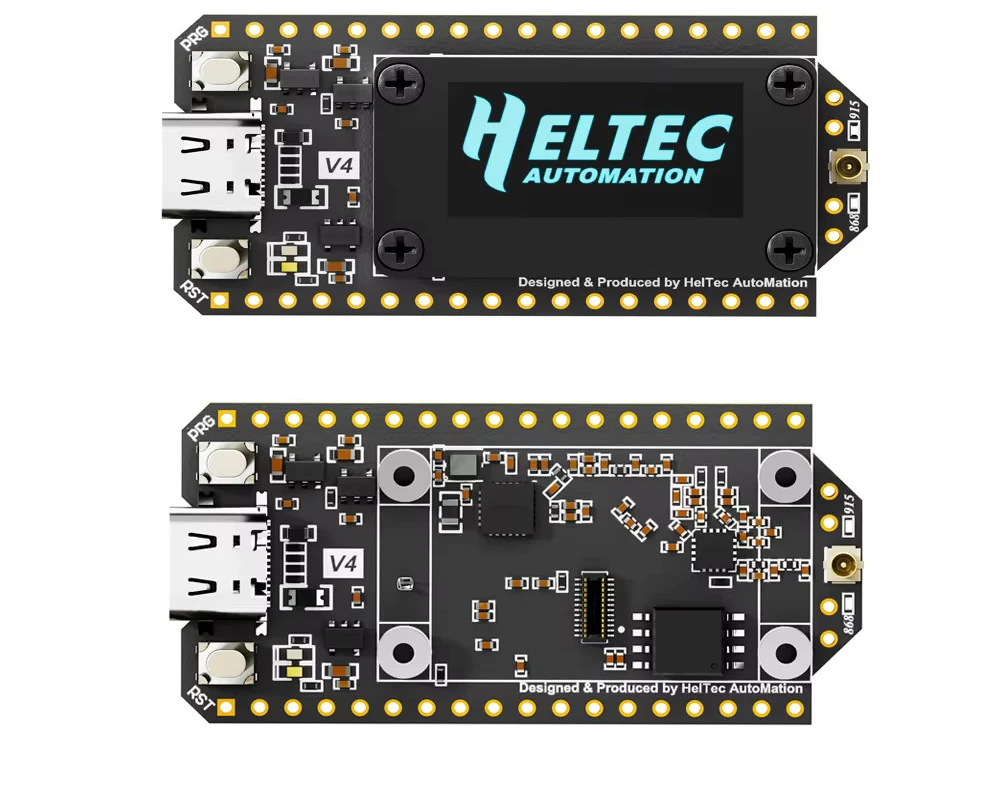

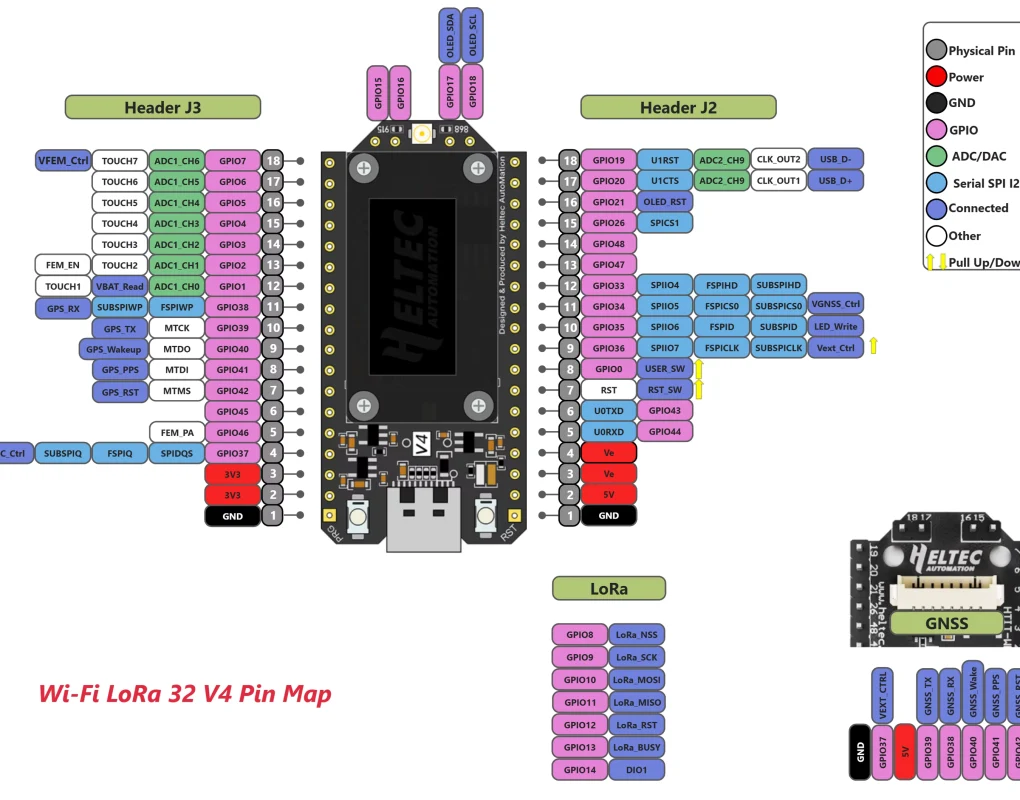

Heltec v4

• Обновленная версия платы v3 с увеличенной мощностью передатчика до 28dbi (реально 500-600мвт)
• Габариты примерно совпадают с v3 но корпуса приходится подгонять небольшим напилингом
• По сравнению с V3 чуть хуже чувствительность радиомодуля
• Еще большее потребление энергии от батареи в сравнении с v3
• Отдельный чип на USB СP1202, в отличие от v3
• Есть контроль солнечной батареи, правда батарея должна быть немаленькая
• Аккумулятор производитель рекомендует от 3000мАч
• Та же ESP32 с небольшими улучшениями

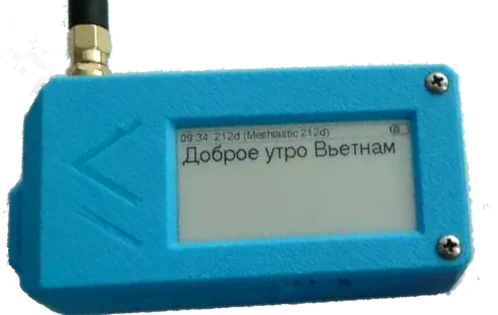

Heltec Wireless Paper

• Устройство с большим, контрастным экраном на электронных чернилах (e-ink)
• Внутренне похожи на Heltec V3, за исключением того, что отсутствуют контакты портов для подключения внешних устройств
• ESP32, стандартно высокое энергопотребление, но при питании от 2х18650 работают 3 суток
• Есть выбор различных корпусов
• Есть контроль батарей (рекомендуют батареи с защитой)
• При отключении питания сообщения остаются на экране, что может быть полезно в чрезвычайных ситуациях
• Цена в районе 1800р

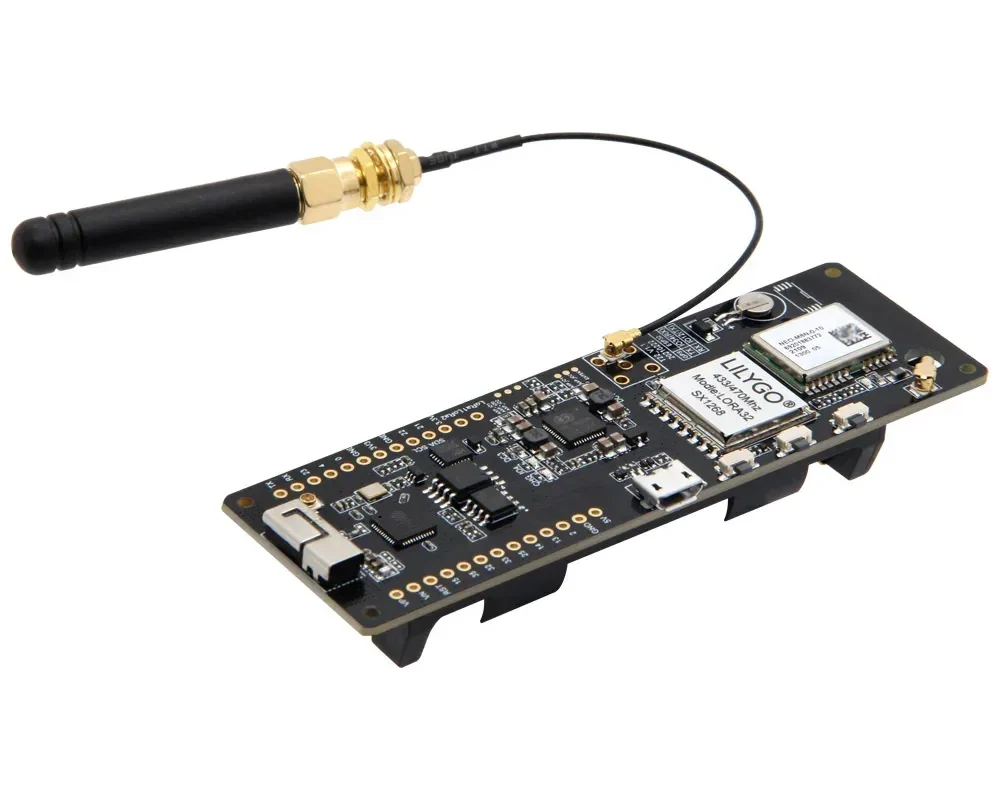

LILYGO T-Beam V1.х ESP32

• Практически законченное устройство, остается добавить только корпус
• Это все тот же ESP32 а значит потребление будет стандартно большим
• Кейс для аккумулятора 18650 уже на борту
• GPS на борту (правда очень слабый как по чипу так и по качеству антенны. Чудес не ждите.)
• Производитель заявляет что радиомодуль может быть построен на разных чипах SX, есть вопросы по чувствительности
• Есть порты для подключения периферии и внешних устройств
• Относительно большая цена

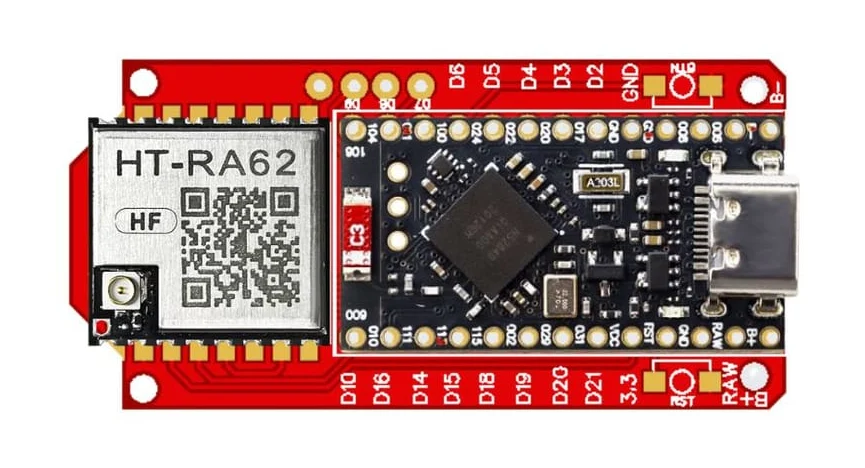

ProMicro DIY (Faketec PCB NRF 52840)

• Комплект для самостоятельной сборки
• По сути это та же Heltec T114 но лучше и дешевле
• Минимальное потребление, примерно 8ма чип + 16ма радиомодуль.
• Менеджмент батареи
• Возможность работы с небольшими солнечными батареями
• Идеально под роутеры, размещение в удаленных точках, на улице и т.д. на сайте есть обзор в коммьюнити Мештастик, где такой модуль пробивал 40+ км от миниатюрной солнечной батареи в течение месяца.
• Идеально в качестве походного устройства с долгим временем работы
• Габариты примерно совпадают с Heltec V3 но смещен экран и использовать те же корпуса не выйдет
• Множество корпусов под 3D печать именно под эту модель
• Экранированный, заводской модуль HT-RA62, легко заменить, можно собрать под любую частоту
• Цена готового устройства сопоставима с остальными устройствами, но при лучшем качестве может быть дешевле



Heltec Wireless Tracker

LilyGo T-Beam Supreme

LilyGo Lora 32
