Как добавить экран в устройство FakeTec NRF52840 Meshtastic

Тип статьи:
Перевод
Источник:

В этом руководстве мы расскажем вам о том, как добавить модуль экрана (OLED) к существующему узлу FakeTec Meshtastic Node, чтобы отображать сообщения, состояние узла, информацию о сети и навигационные меню прямо на устройстве.

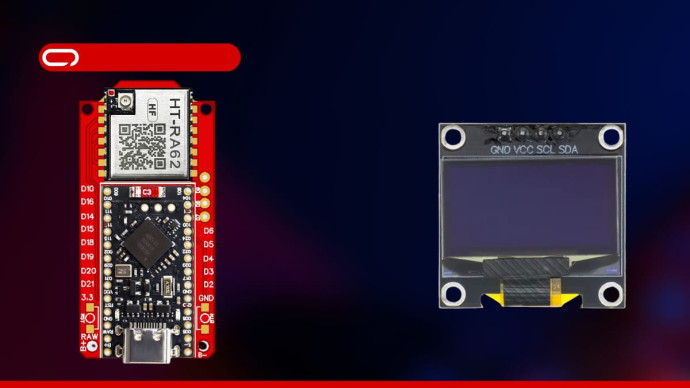

Оборудование

Давайте начнем с необходимого оборудования:

 1x OLED-дисплей SSD1306 — AliExpress Цена: 2.00USD
 4x Штырьковый разъем AliExpress Цена: 0.42USD

📢
Заказывая на AliExpress, подумайте о том, чтобы объединить покупки у одного продавца, чтобы получить максимальную экономию. Например, если вы покупаете антенну у продавца X, проверьте, не предлагают ли они также кабель IPEX — SMA-K. Приобретая все товары у одного продавца, вы сможете значительно сократить расходы на доставку.

💡
OLED-дисплеи бывают разных размеров и с разными интерфейсами. Мы рекомендуем 0,96-дюймовый I2C OLED SSD1306 для оптимальной совместимости и площади экрана.

Хотя вы можете изменить этот выбор оборудования, мы выбрали легкодоступные компоненты. Обратите внимание, что пайка требуется только для подключения разъемов к узлу FakeTec и модулю OLED-дисплея. Этот этап можно поручить местному магазину электроники, если вы предпочитаете не заниматься пайкой самостоятельно.

Сборка

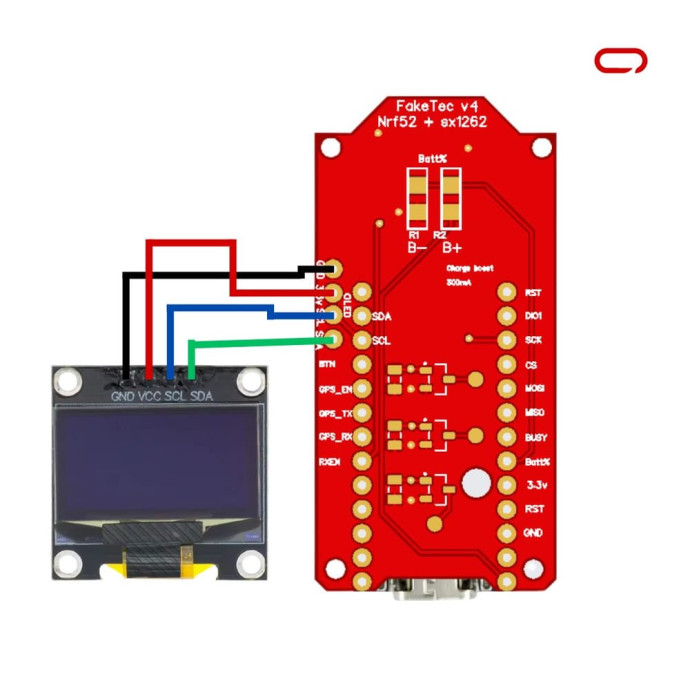

Аппаратное обеспечение готово, теперь можно приступать к сборке. Для этого мы будем следовать следующим схемам.

OLED-дисплей SSD1306 → FakeTec Meshtastic Node


  • VCC/VIN3.3V (OLED дисплеи стандартно работают от 3.3V)
  • SCLSCL Pin (I2C Clock)
  • SDASDA Pin (I2C Data)
  • GNDGND Pin

💡 Если у вас есть другие устройства I2C (например, датчик BME280), подключенные к тем же контактам, вы можете подключить OLED-дисплей параллельно с этими устройствами. I2C поддерживает несколько устройств на одной шине

💡 Добавление развязывающих конденсаторов является хорошей практикой для изоляции различных частей схемы друг от друга и обеспечения стабильной подачи питания на дисплей
💡 Важное замечание: точное расположение выводов может отличаться на вашей конкретной плате FakeTec. Всегда следуйте маркировке и обозначениям выводов на компонентах и прилагаемых схемах, чтобы обеспечить точное подключение. Двойная проверка этих деталей поможет предотвратить возможные проблемы или повреждение компонентов.

После завершения всех подключений убедитесь, что они соответствуют рекомендуемой конфигурации, прежде чем переходить к следующему этапу.

Настройки Meshtastic

 Откройте приложение Meshtastic (iOS/Android)
 Подключитесь к устройству FakeTec через Bluetooth
 Перейдите на страницу настроек
 Перейдите к разделу «Настройка устройства»
 Выберите «Дисплей»
 Настройте следующие параметры:
 Интервал включения экрана: Установите, как долго экран остается включенным (например, 60 секунд)
 Интервал автоматической карусели экрана: Время между автоматическими сменами экрана (например, 10 секунд)
 GPS Format: Выбор формата отображения координат
 Display Units: Выберите метрические или имперские единицы
 OLED Type: Выберите SSD1306 (если доступно в опциях)
 Режим отображения: Выберите, какую информацию показывать по умолчанию
 Дополнительные опции дисплея:
 Flip Screen: Включить, если ваш дисплей установлен вверх ногами
 Wake on Tap: Включить активацию экрана при движении устройства (если поддерживается)
 Heading Bold: Сделать направление компаса более заметным
 Сохраните конфигурацию и перезагрузите устройство.

Заключение

Добавление модуля дисплея к узлу FakeTec Meshtastic Node значительно улучшает пользовательский опыт, обеспечивая визуальную обратную связь в режиме реального времени без необходимости использования приложения для смартфона. Хотя для установки заголовка может потребоваться некоторая пайка, при необходимости это можно легко поручить местному магазину электроники.
