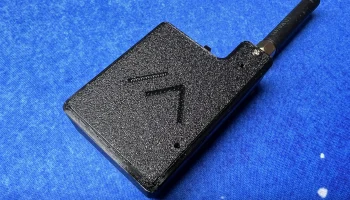

Карманный чехол "Икока Нано"

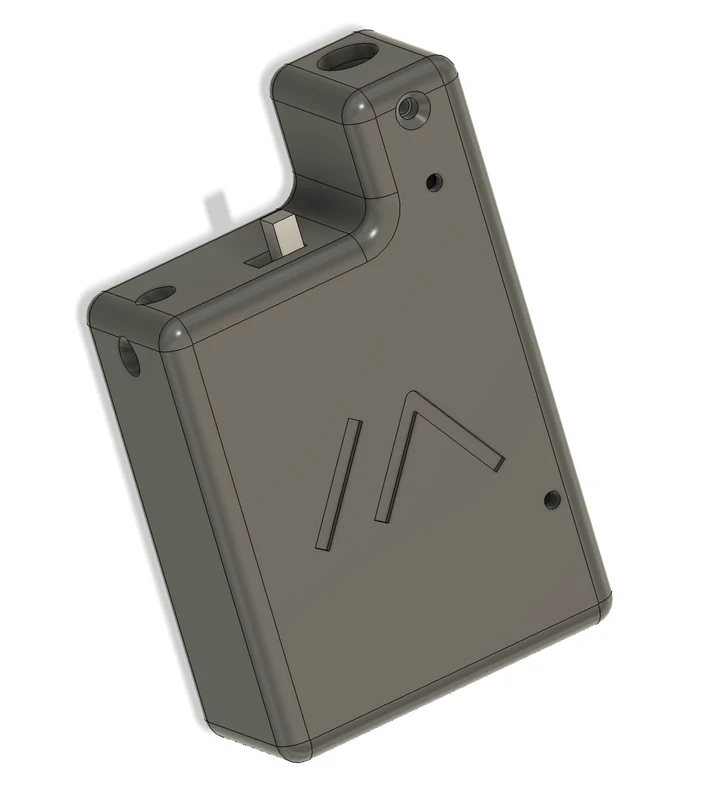

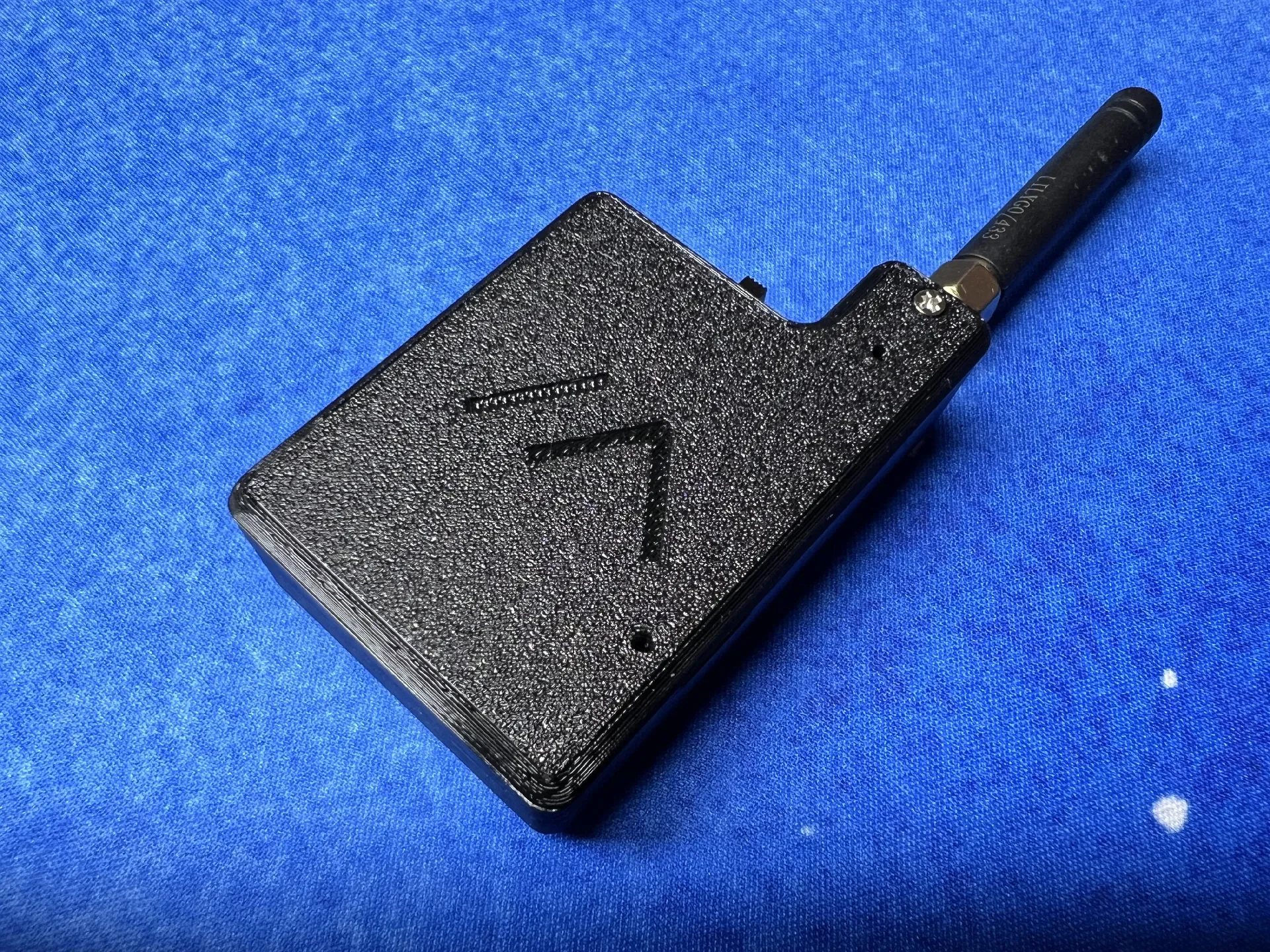

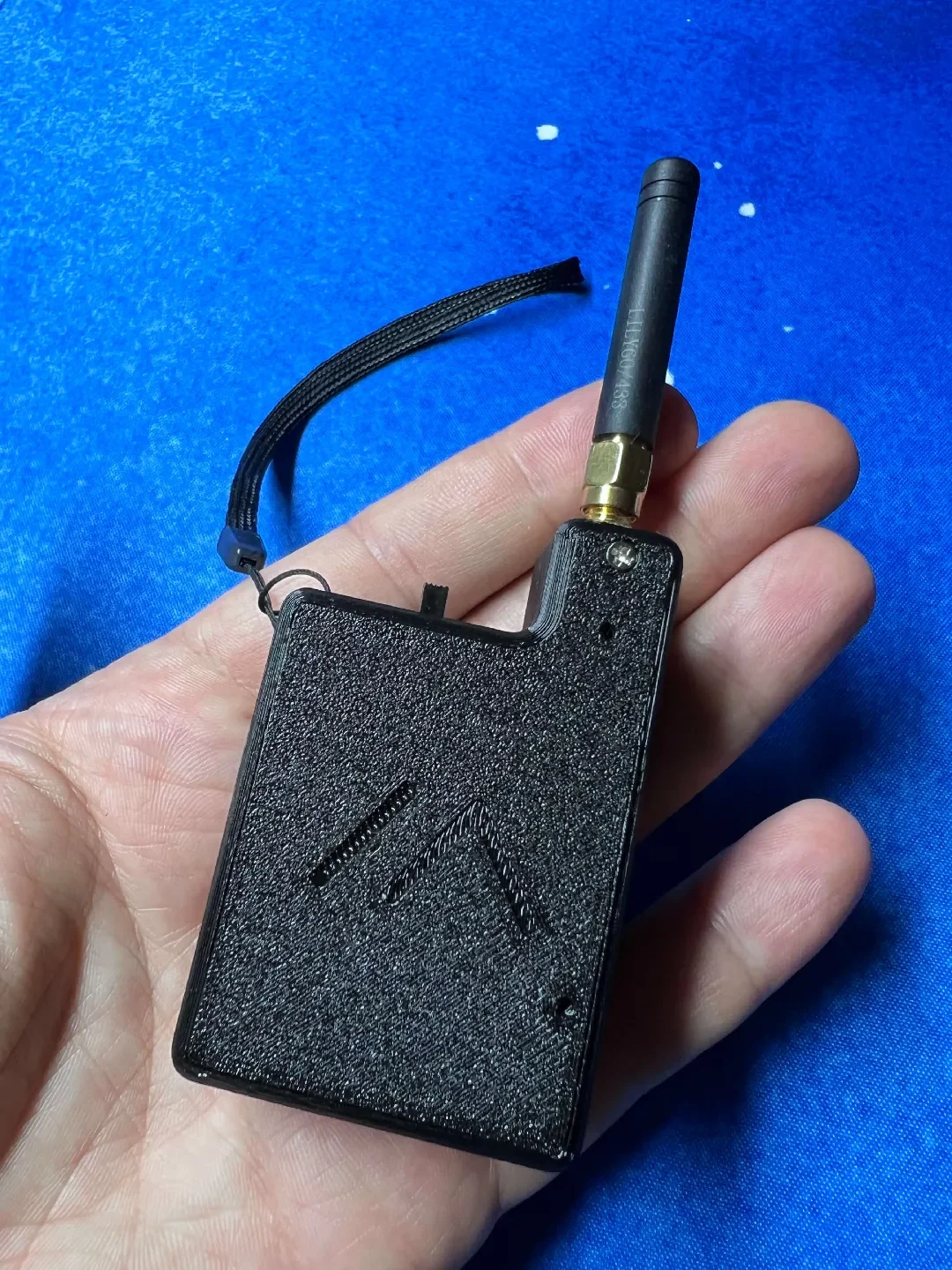

Ikoka Nano Pocket Case — это компактный корпус для устройства Meshtastic, разработанный Эндрю Йонгом.
Он построен на плате Seeed Studio XIAO BLE (nRF52840) и радиомодуле LoRa EBYTE E22-XXXMXXS (т. е. E22-400M30S) и сочетает в себе низкое энергопотребление с отличными радиочастотными характеристиками.

Особенности
Компактный дизайн — удобно помещается в кармане (в зависимости от антенны)
Место для плоской батареи LiPo

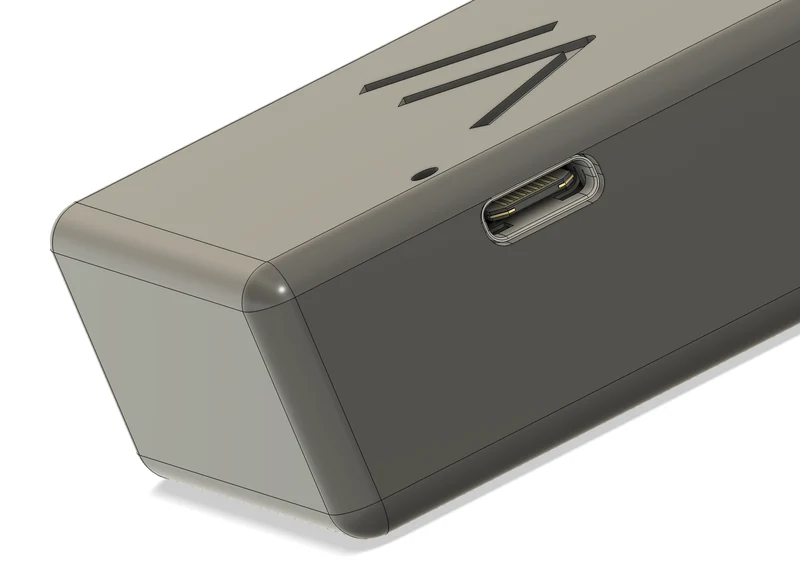

Порт USB-C, доступный сбоку
Встроенный переключатель включения/выключения
Крепление зуммера (для модифицированной печатной платы Ikoka Nano)
Защелкивающаяся конструкция с 1 дополнительным винтом для дополнительной безопасности.

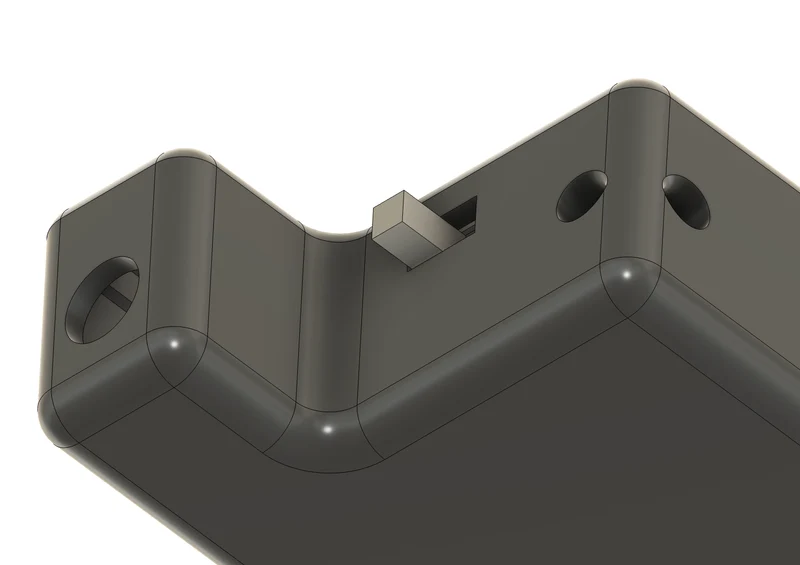

Отверстие для темляка с дополнительным усилением оси
Никакие опоры не требуются — чистая печать на принтерах FDM
Батарея

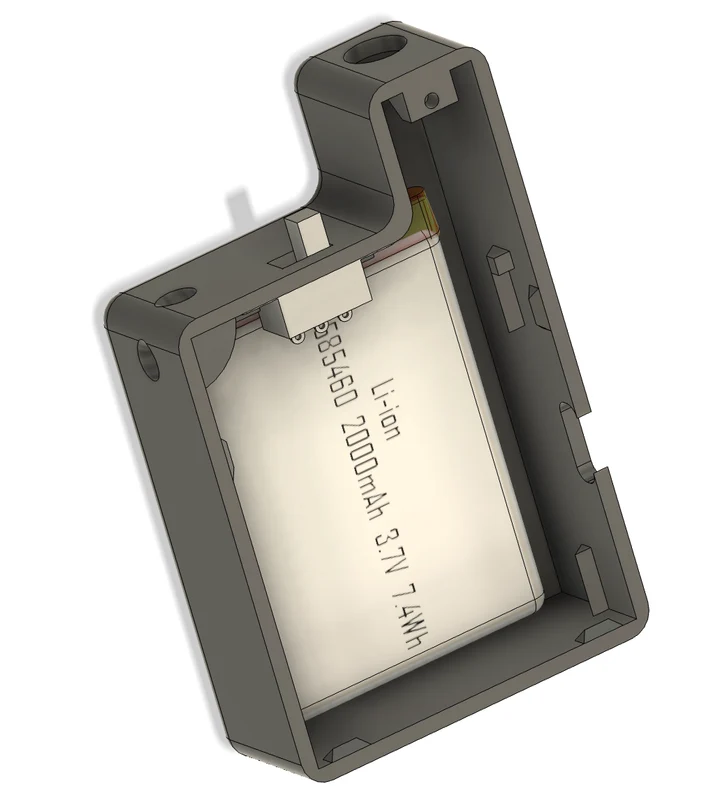

Предназначен для LiPo 4×33×50 мм, но при необходимости можно разместить до 40×50 мм. Также предусмотрен запас для антенного кабеля диаметром 2 мм.

В комплект также входит большая нижняя часть для батареек диаметром 7 и 10 мм (не проверял).

Выключатель питания

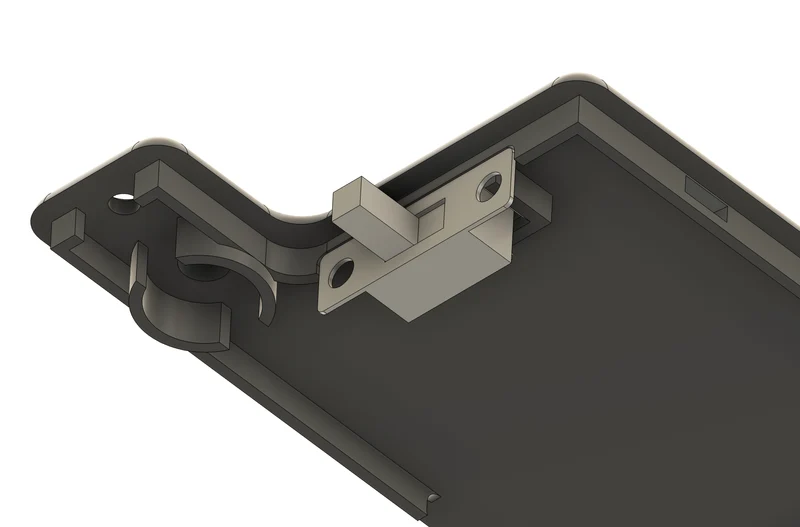

Использован 2-позиционный микропереключатель с AliExpress (ширина основания 11,5 мм).

Печать заметок

Ориентация: распечатайте обе детали на столе. Высота слоя: рекомендуется 0,2 мм. Материал: PLA, PETG (для наружного применения). Никакие опоры или поля не нужны.

Этапы сборки

Пожалуйста, не используйте разъемы питания — они не подходят к корпусу. Припаяйте кабель питания непосредств��нно к контактам разъема или используйте модифицированную печатную плату.

Припаяйте батарею к переключателю и печатной плате. Положительный провод должен отсоединяться, когда переключатель находится в положении «Выкл.».

Вставьте аккумулятор в корпус (сначала нижней стороной).

Пропустите антенный кабель через отверстие, закрепите его гайкой и прикрепите антенну.

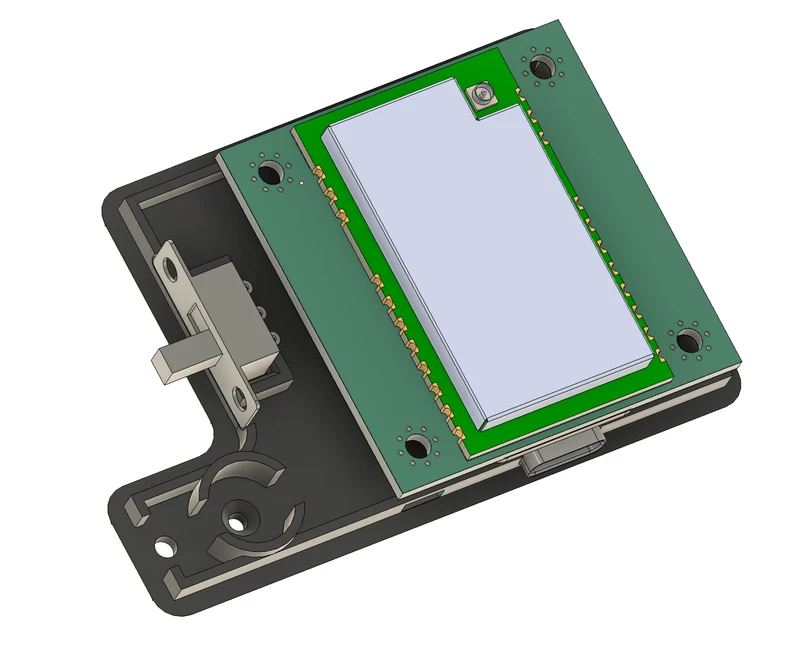

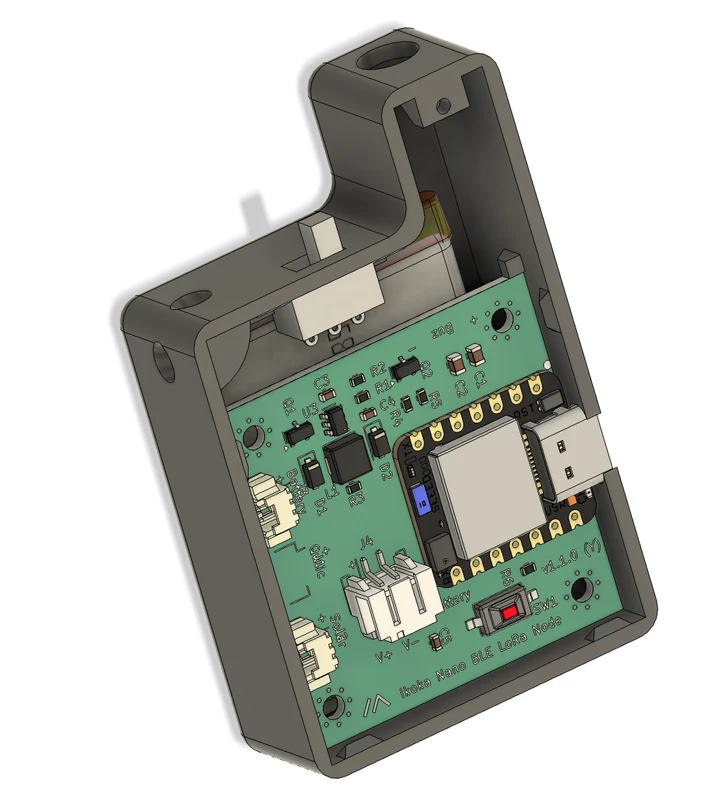

Поместите плату Ikoka Nano в корпус — сначала вставьте разъем Type-C, затем аккуратно защелкните его.

Совместите разъем питания с небольшими выступами, которые действуют как временные опоры (он будет надежно зафиксирован верхней крышкой).

Установите зуммер диаметром 9 мм (для модифицированной платы Ikoka Nano) в держатель в верхней части.

Проверьте питание и работу зуммера.

Закрывайте корпус снизу — следите за тем, чтобы провода не были защемлены. Аккуратно нажмите вдоль шва, чтобы соединить две детали вместе.

(Необязательно) Закрепите верхнюю часть винтом M2×4 мм рядом с антенной.

(Необязательно) Для удобства переноски прикрепите шнурок или металлическое кольцо через отверстие для темляка.

P.S.

Чтобы зарядить аккумулятор через порт Type-C, необходимо держать выключатель питания включенным. ;) Длинные зеленые мигания встроенного светодиода — это индикатор зарядки (прошивка 2.6)
