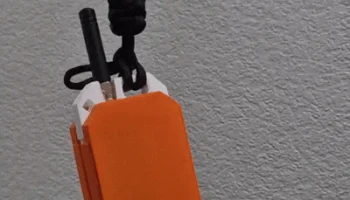

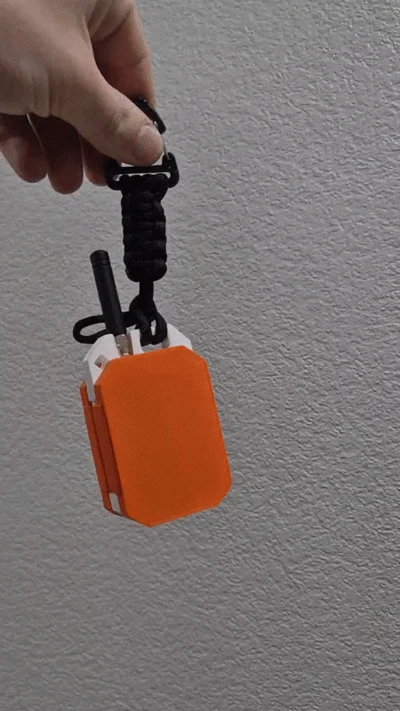

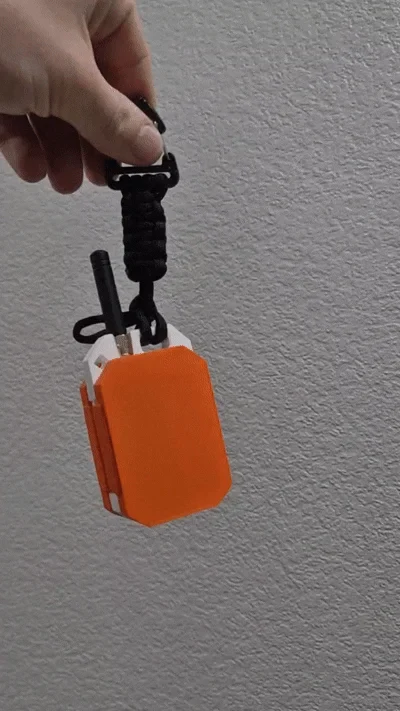

Узел CoreFrame mini Faketec

Тип нити: PLA

Заполнение: 15%

Высота слоя: 0,16 мм

Поддерживает: Везде

Используемые компоненты:

Плата разработки ProMicro NRF52840 (совместима с Nice! Nano V2.0)

Модуль SX1262

ФАКЕТЕК печатная плата

Кабель с гибким выводом SMA-IPEX (IPX)

ГИЗОНТ антенна

Плоский LiPo аккумулятор 803048

3-4 винта (использул все, что было в наличии)

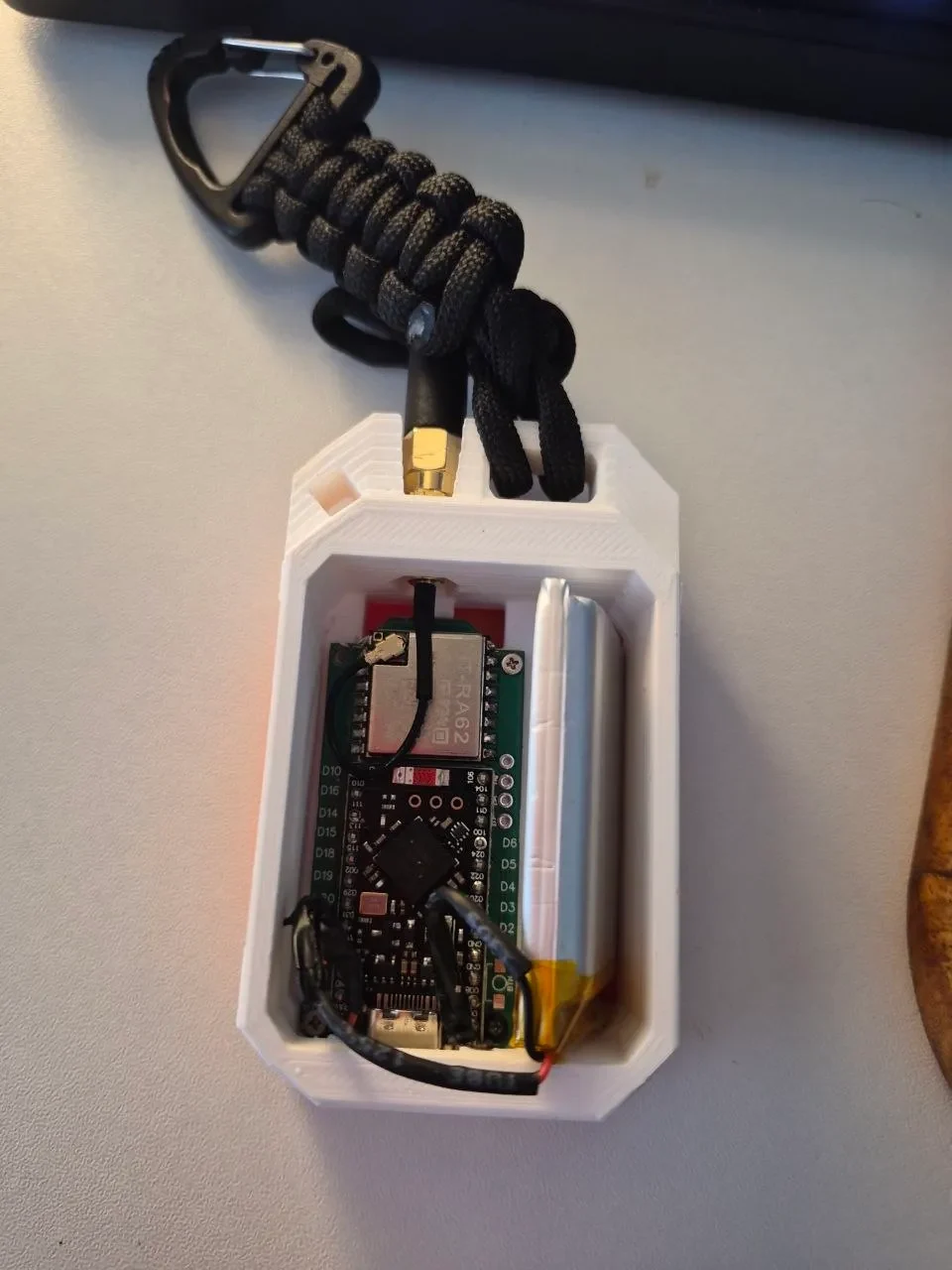

Сборка:

Подключите плату ProMicro к печатной плате FAKETEC с помощью разъемов контактов (PLS), а затем обрежьте контакты после пайки.

Примечания:

Я использовала косичку длиной 4 см, но место очень ограничено.

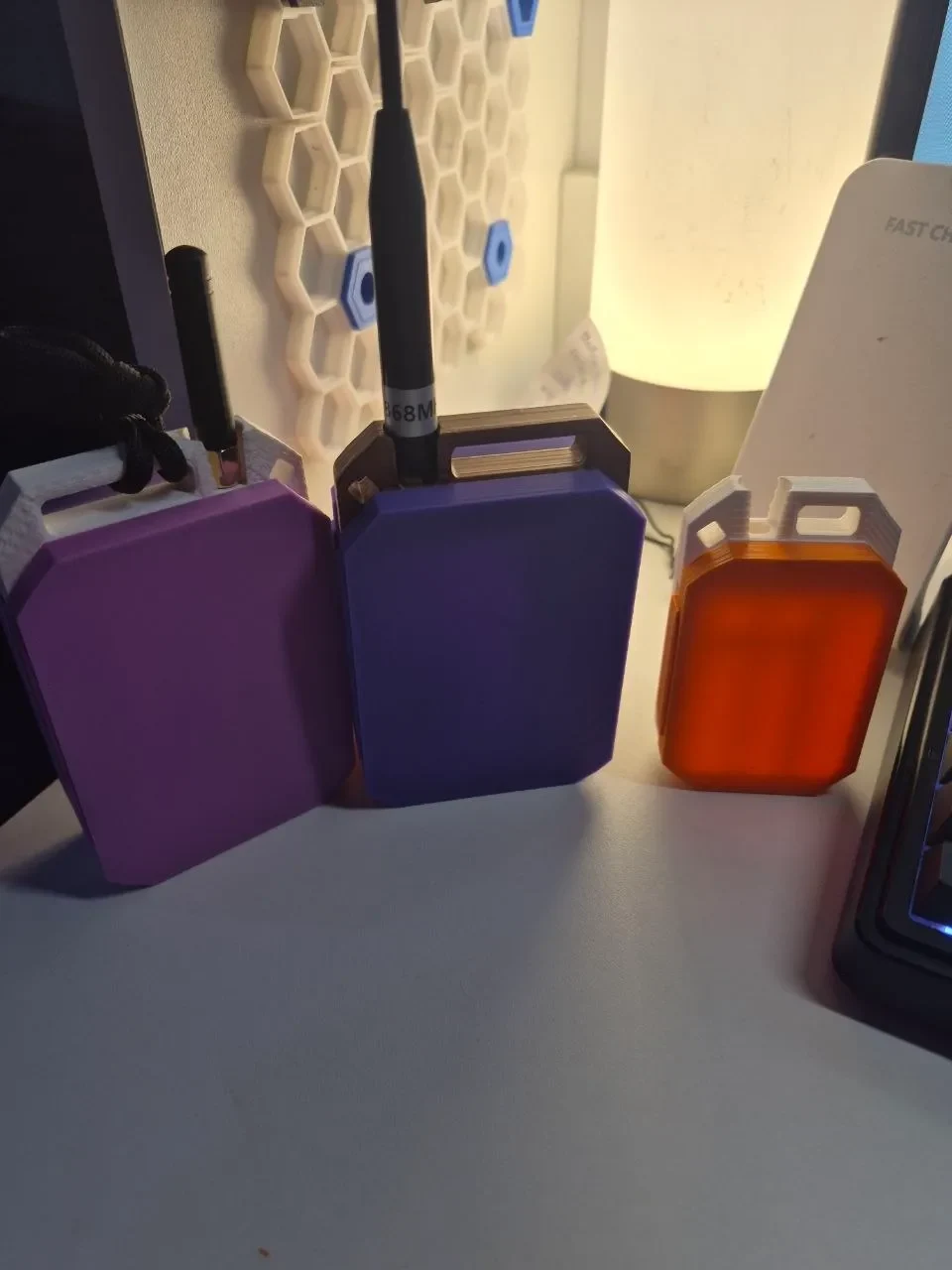

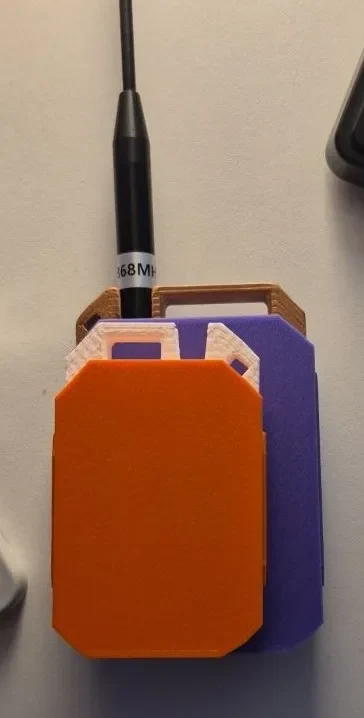

Могут возникнуть проблемы с панелями, так как они хуже прилегают к раме, чем в оригинальной более крупной модели.

Будущие улучшения:

Как только прибудет выключатель питания и защита BMS, я постараюсь интегрировать их в модель.
