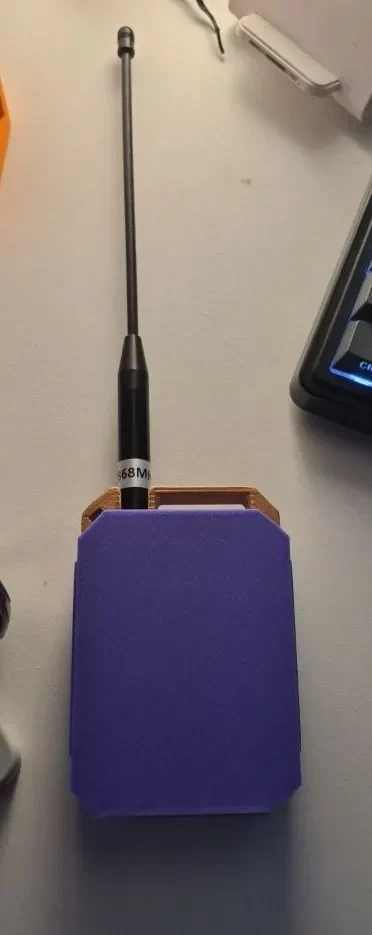

Узел CoreFrame Faketec

Тип нити: PLA

Заполнение: 15%

Высота слоя: 0,16 мм

Поддерживает: Везде

Руководство по сборке

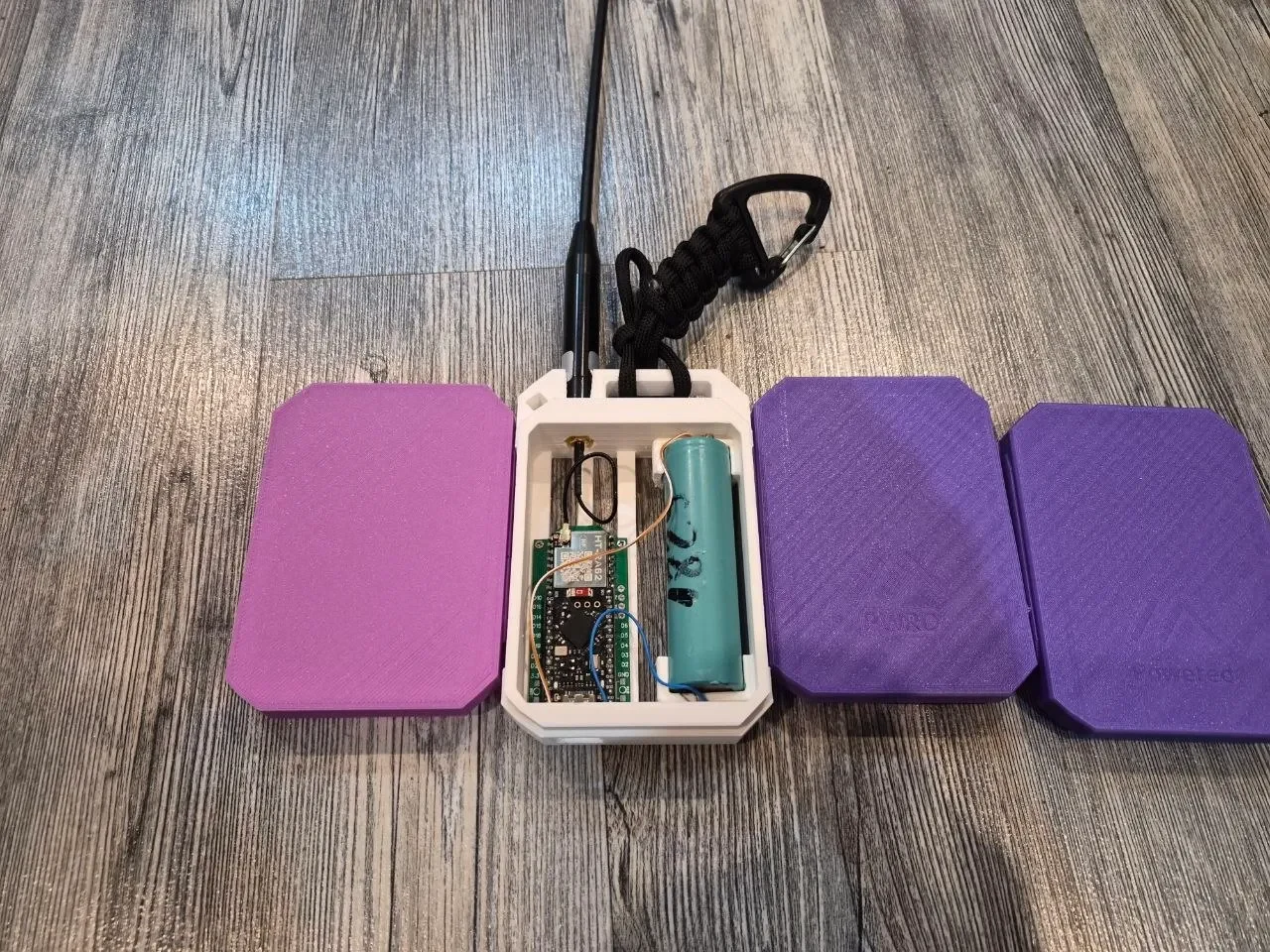

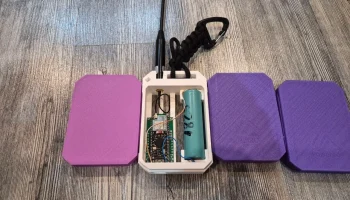

Используемые компоненты:

Плата разработки ProMicro NRF52840 (совместима с Nice! Nano V2.0)

Модуль SX1262

ФАКЕТЕК печатная плата

Кабель SMA-IPEX (IPX) (рекомендуется длиннее 4 см, чтобы избежать резкого изгиба)

ГИЗОНТ антенна

3-4 винта (использул все, что было в наличии)

Примечания:

Убедитесь, что кабель «косичка» не слишком короткий, так как он может резко согнуться и повлиять на качество сигнала.

Подключите плату ProMicro к печатной плате FAKETEC с помощью разъемов контактов (PLS), а затем обрежьте контакты после пайки.

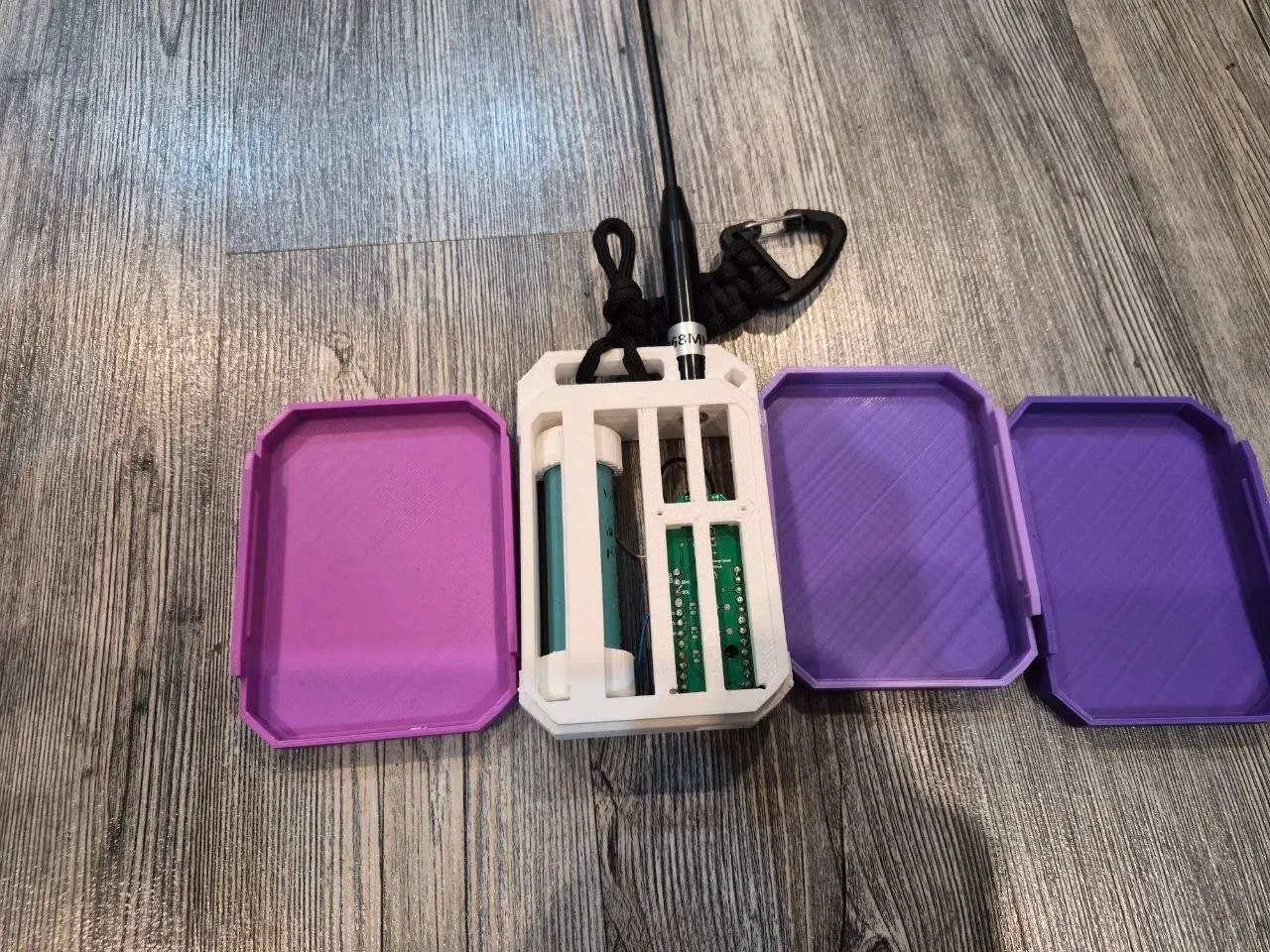

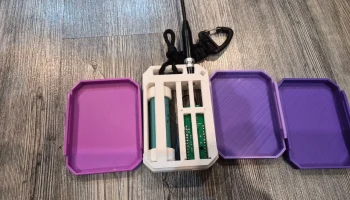

Панели могут быть немного хрупкими, но они пропускают свет.

Как только прибудет выключатель питания и защита BMS, я постараюсь интегрировать их в модель.
