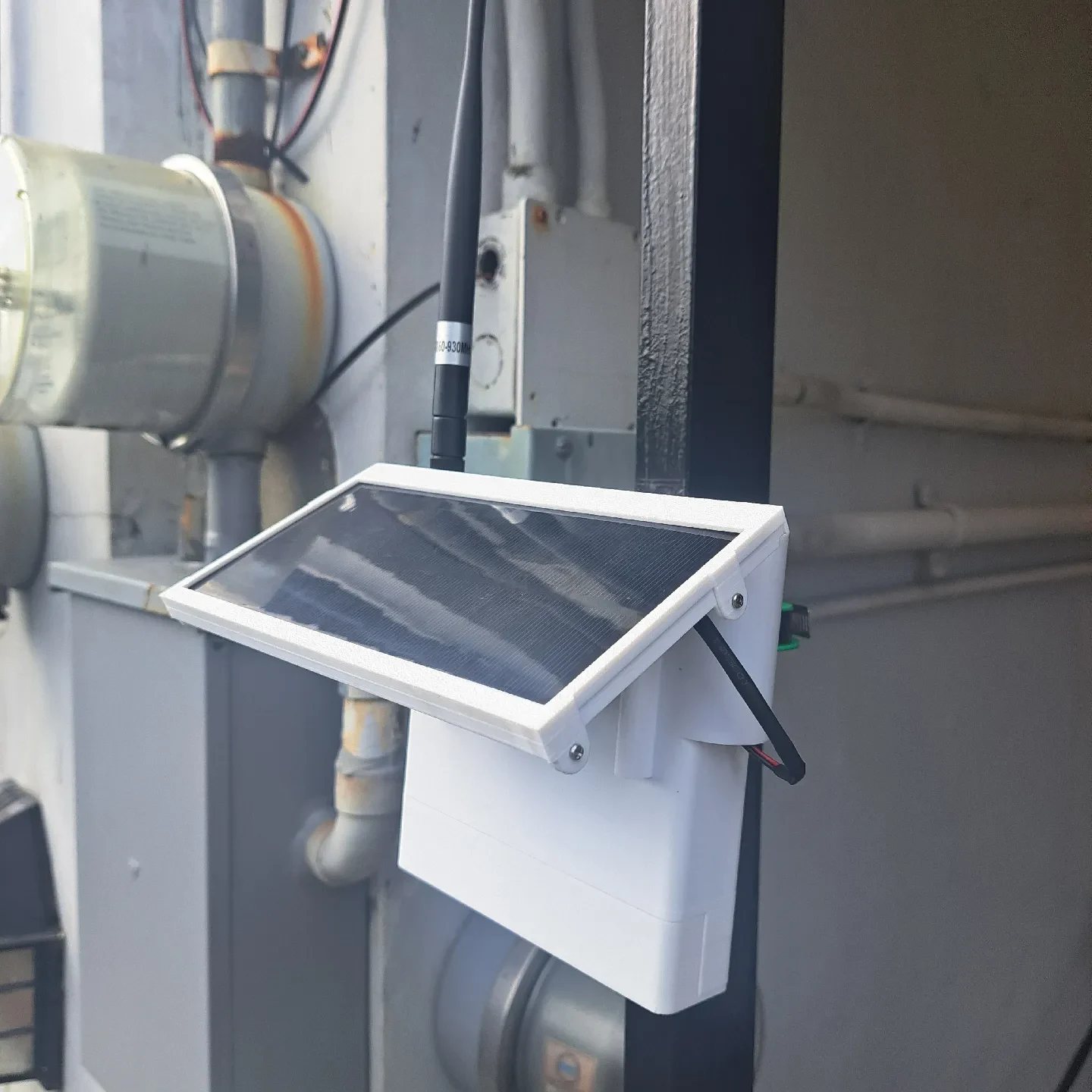

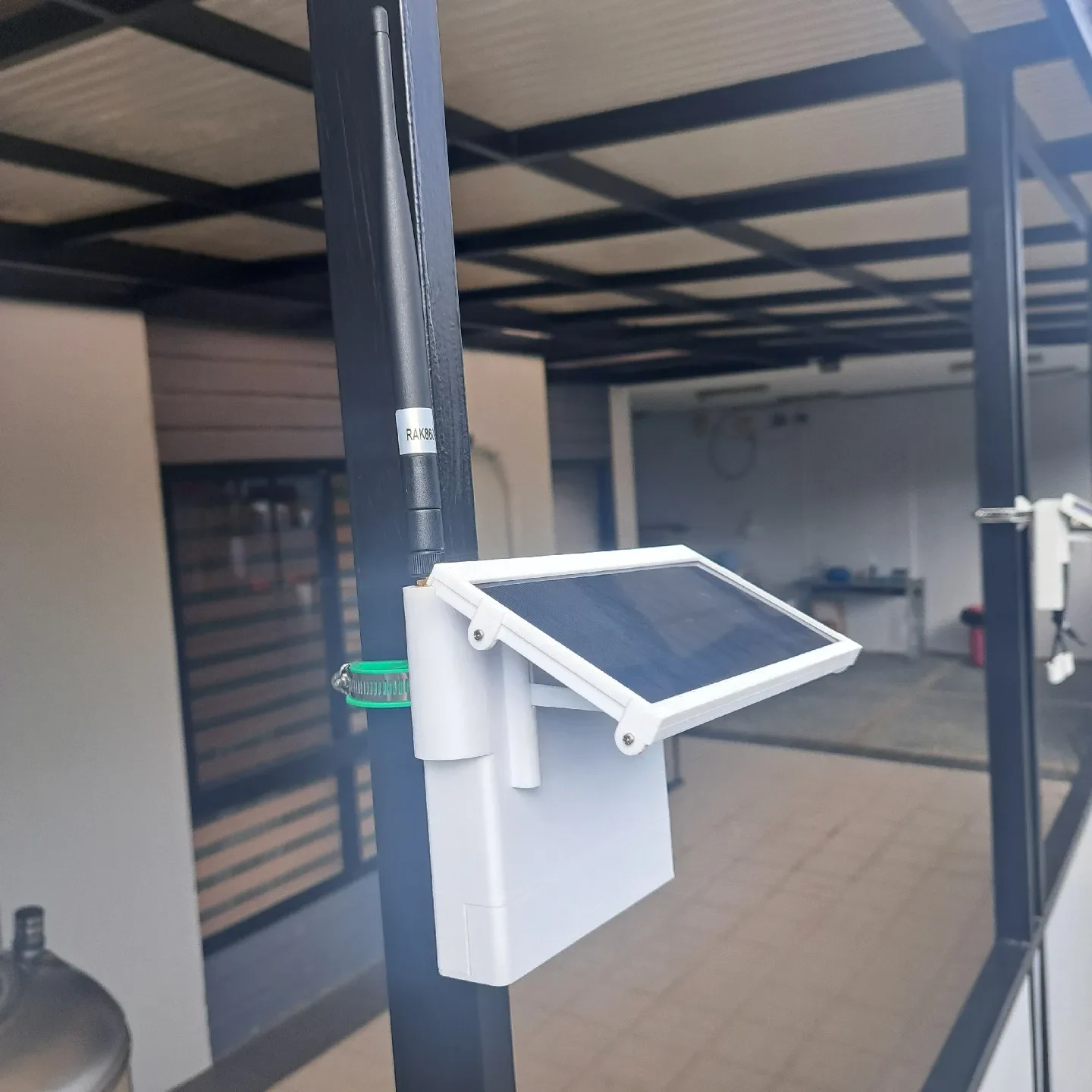

WisMesh 1 Вт повторитель для улицы

Это вариант наружного корпуса RAKwireless для корпуса WisBlock, адаптированный для стартового комплекта WisMesh 1W Booster.

Основные изменения заключаются в

больше места для большей батареи

отверстия на монтажной пластине для установки небольшого внешнего зарядного устройства или контроллера заряда MPPT внутри корпуса

большие отверстия для кабелей антенны и солнечной панели (для людей с «толстыми» пальцами)

кроме отверстий для кабеля солнечной панели предусмотрен разъем М8 для солнечной панели большего размера.

Для сборки ознакомьтесь с руководством по сборке, которое доступно здесь.

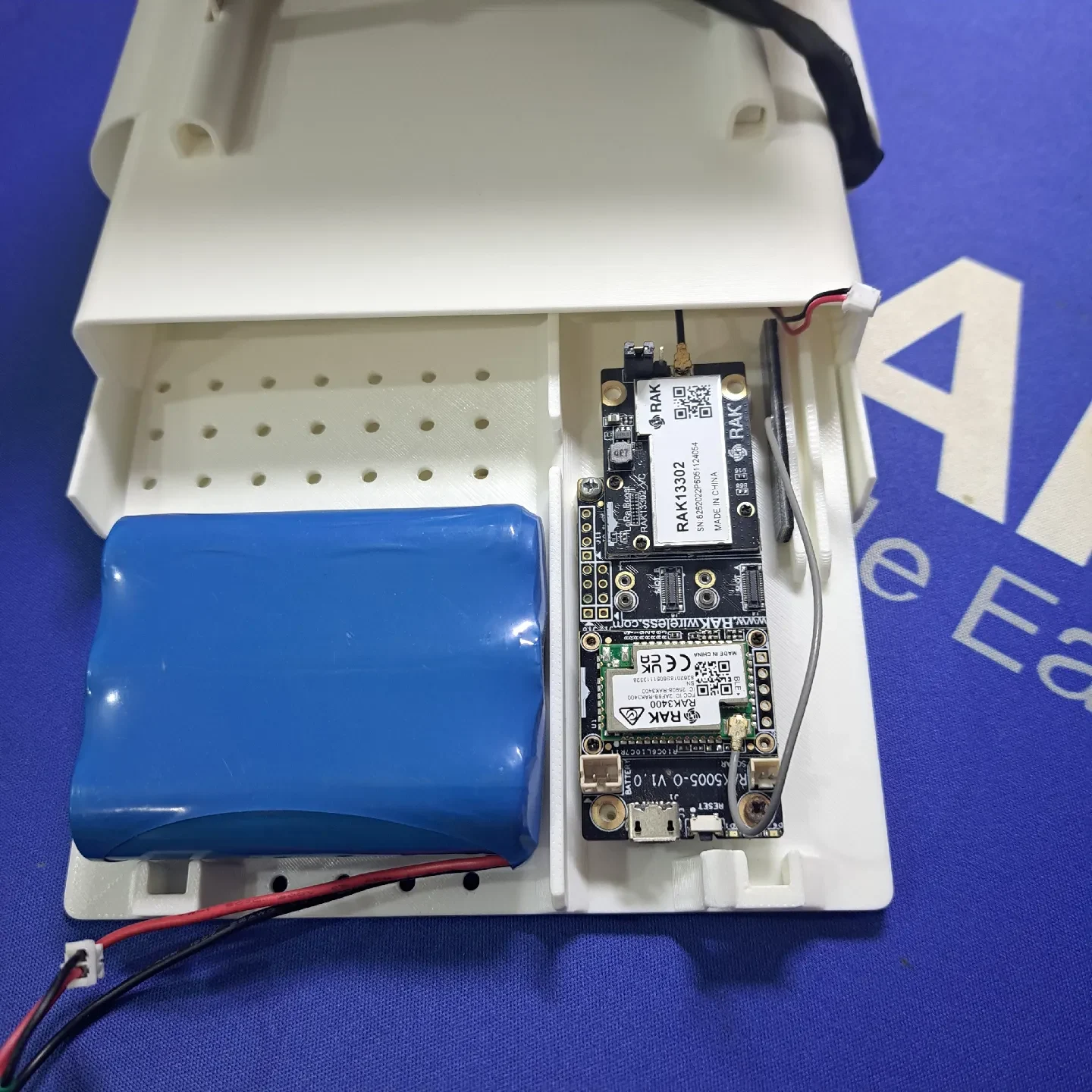

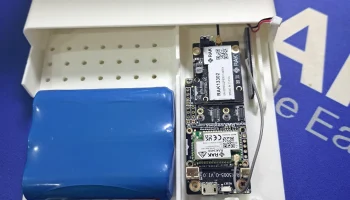

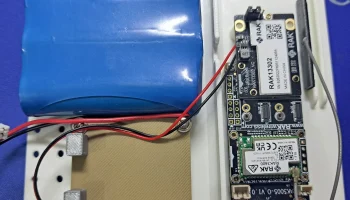

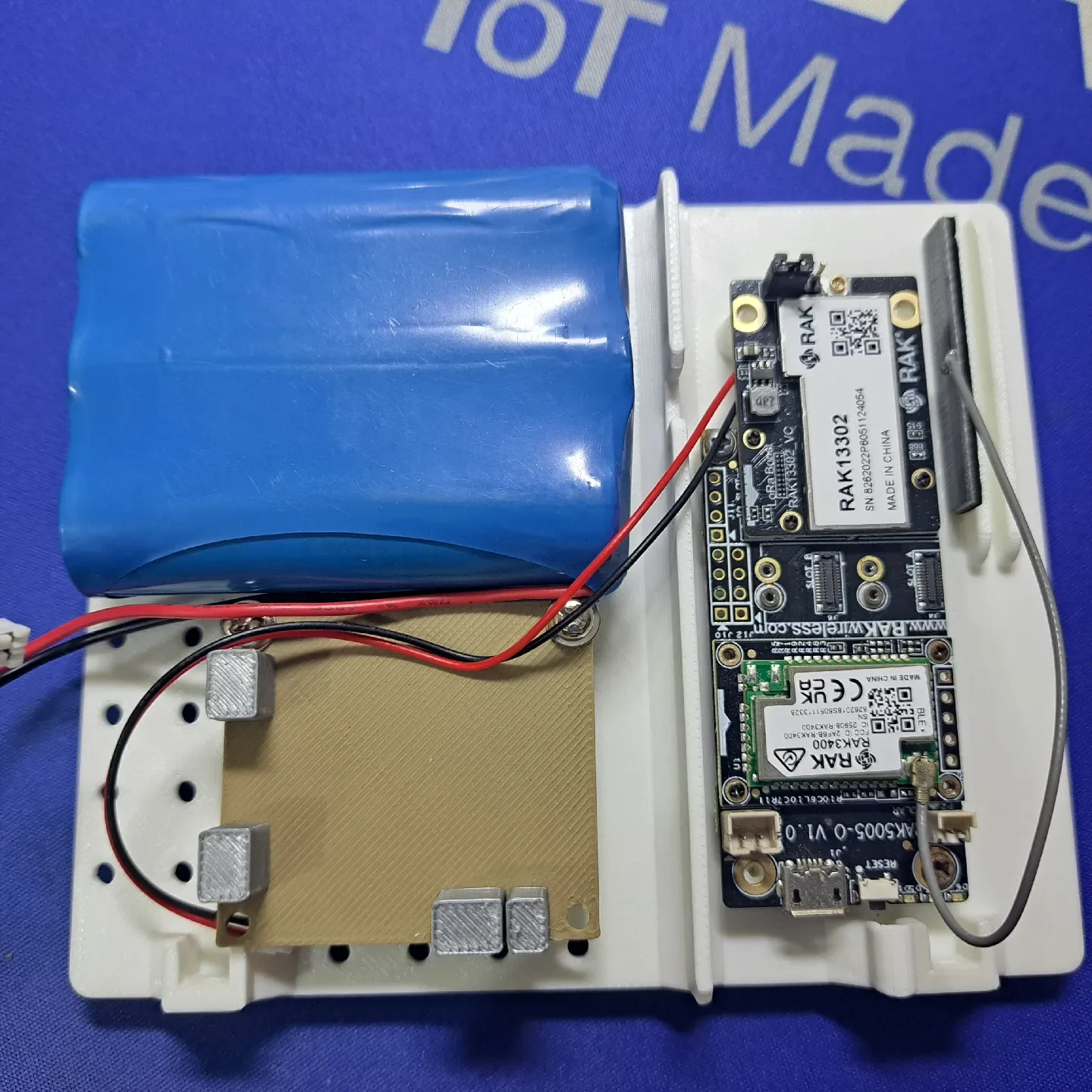

На монтажной пластине достаточно места для модуля WaveShare Solar Power Manager D и аккумуляторного блока размером до 3 батарей 18650.

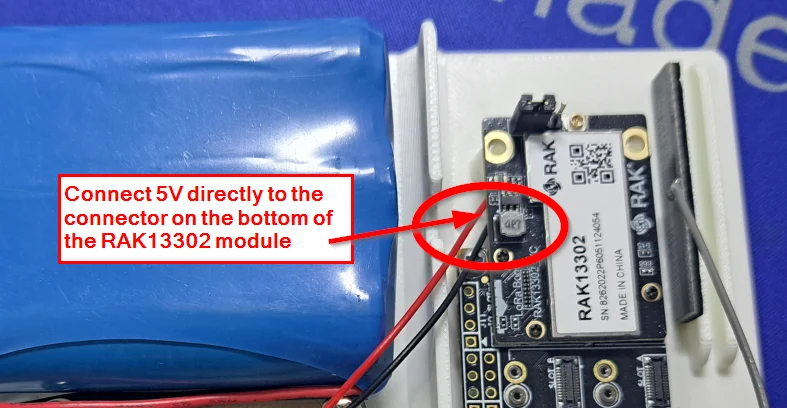

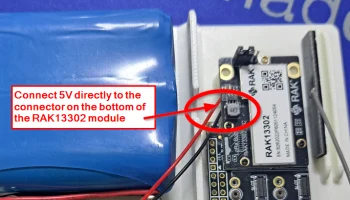

Если используется такое дополнительное электронное зарядное устройство, лучшим решением будет также выбрать устройство с выходом 5 В и подключить усилитель WisMesh 1 Вт непосредственно к разъему внешнего источника питания 5 В на приемопередатчике RAk13302 LoRa 1 Вт.

Если используется такая внешняя плата управления аккумулятором и зарядного устройства, плата не сможет сообщать о фактическом состоянии аккумулятора.

В моем случае я просто использую зарядное устройство базовой платы WisBlock и подключаю к нему аккумулятор и солнечную панель.

===========================================================

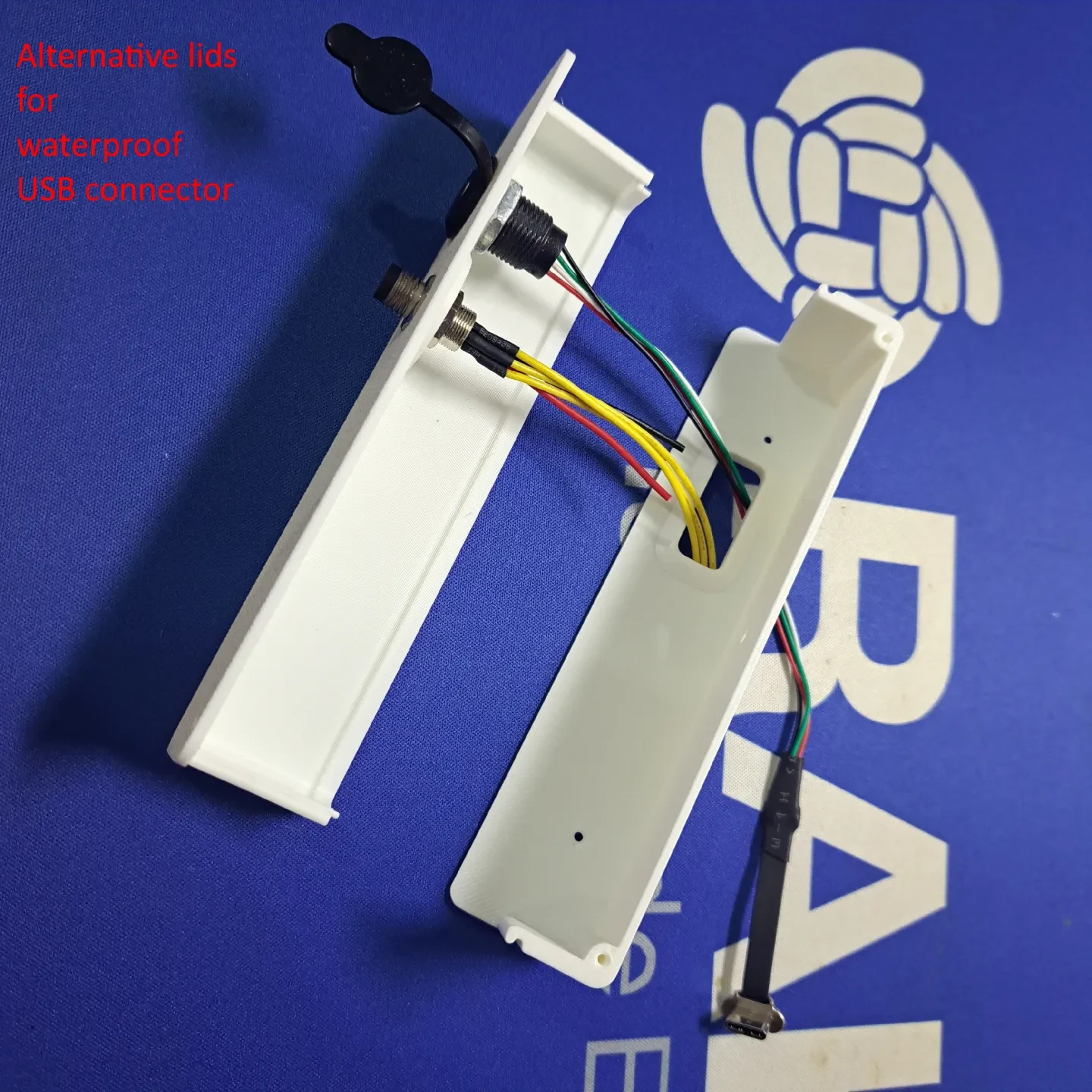

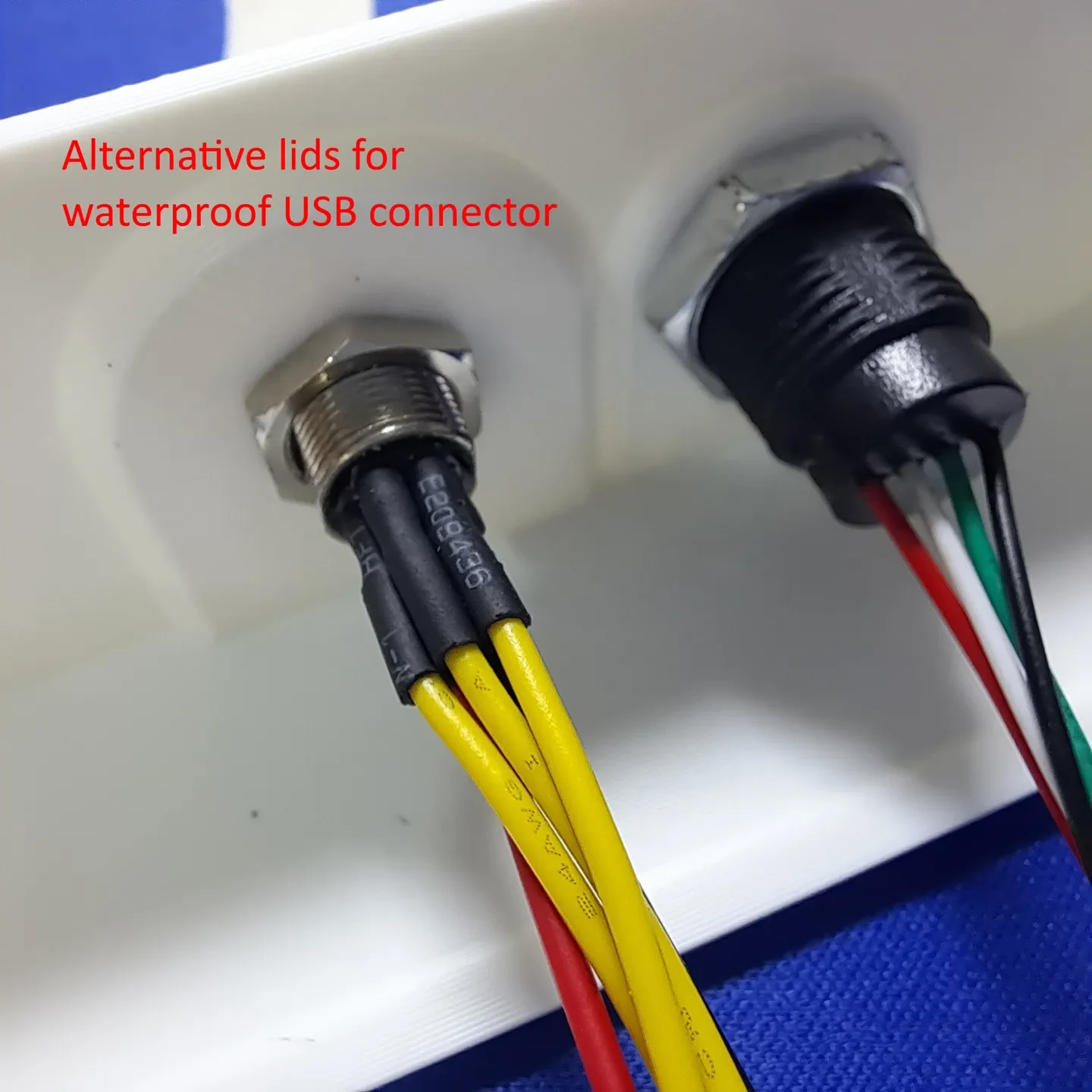

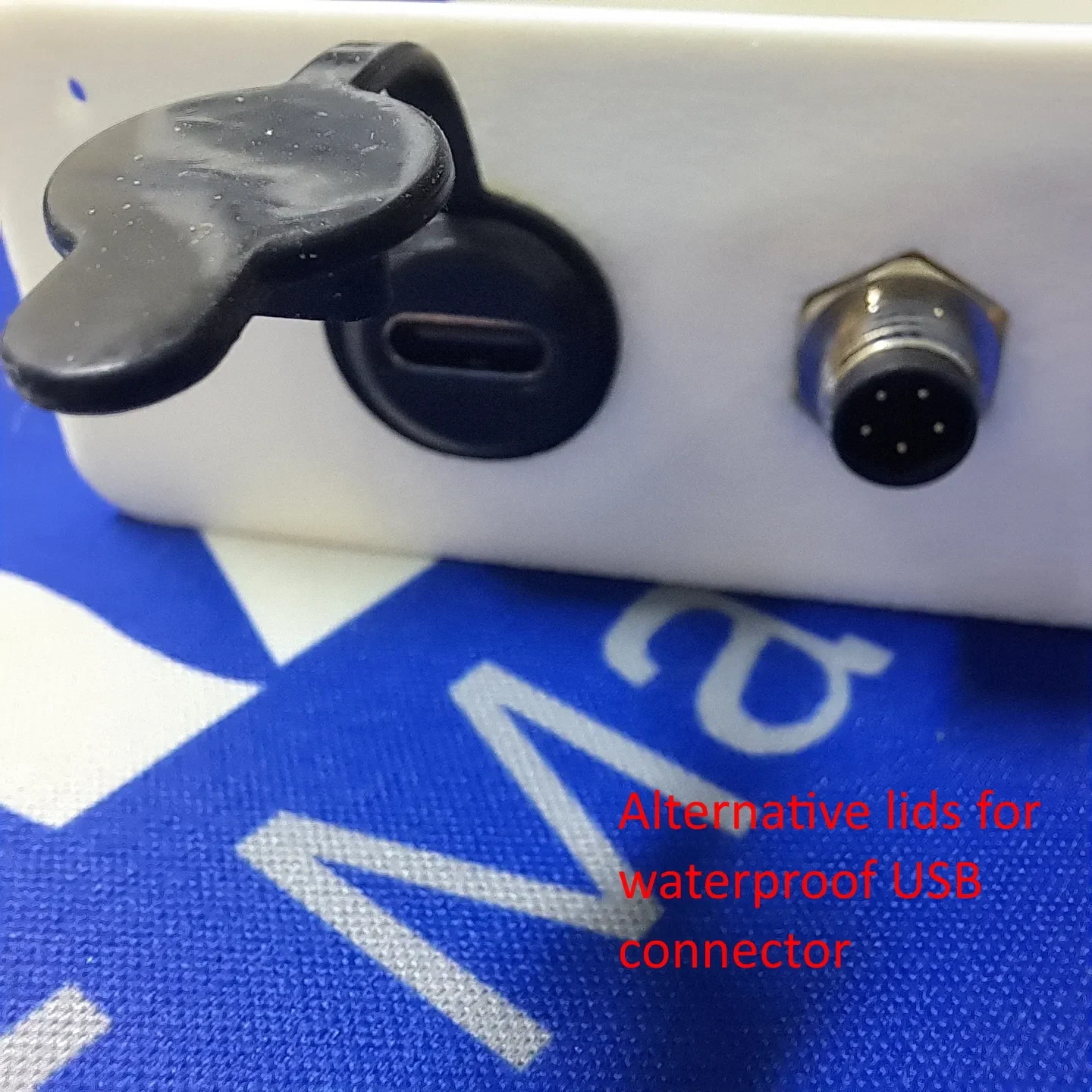

Добавлен профиль печати для альтернативных крышек с подготовкой для водонепроницаемого USB-разъема.
