Монтажный кронштейн WisMesh Pocket V2

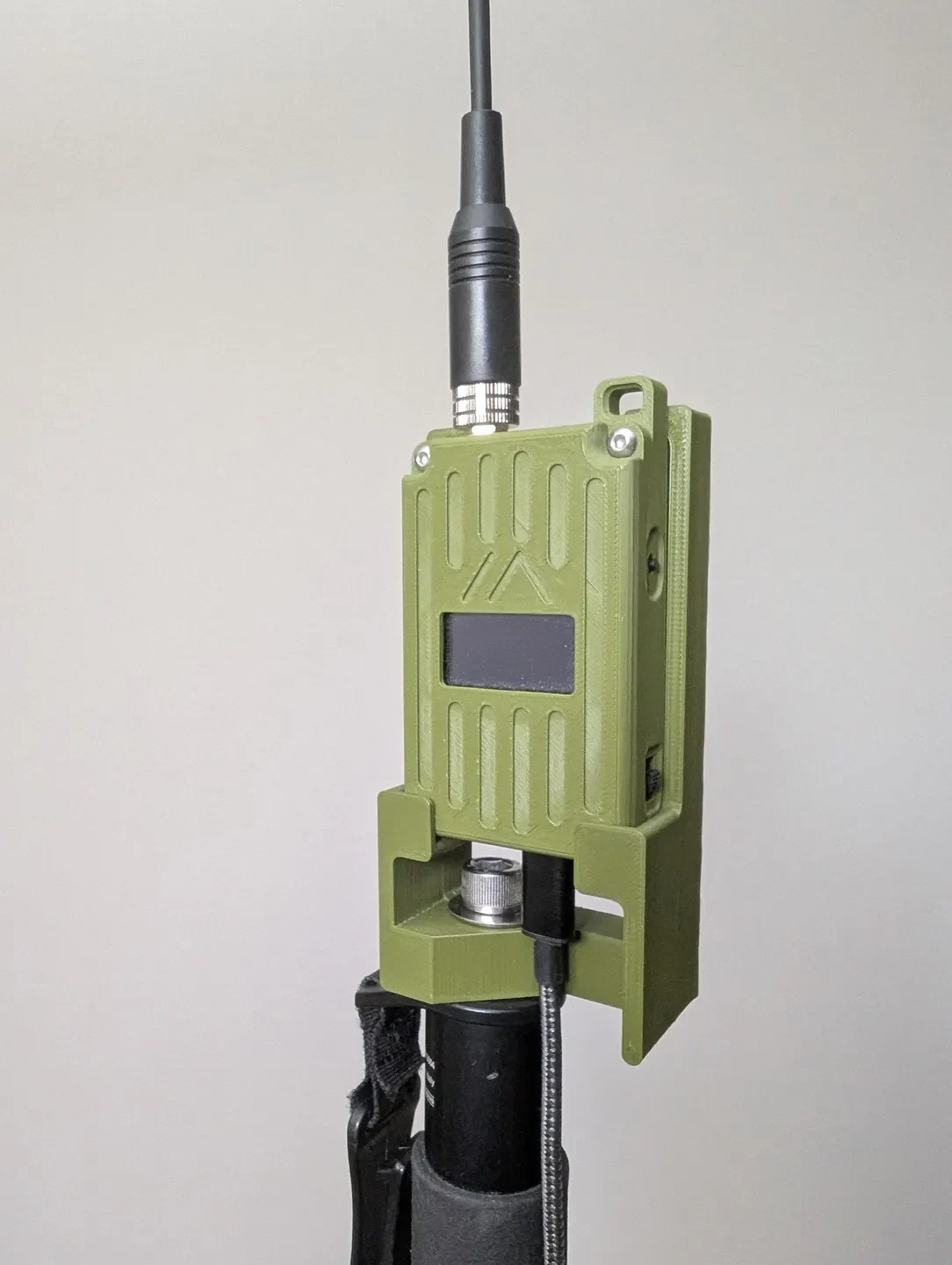

Монтажный зажим для RAKWireless WishMesh Pocket V2 с помощью резьбовой вставки и дополнительного болта в основании. По умолчанию он настроен на вставку с резьбой 3/8 -16, которая представляет собой стандартную резьбу для крепления аксессуаров для фотосъемки и позволяет использовать моноподы в качестве импровизированной мачты. Вырезы в зажиме обеспечивают доступ ко всем элементам управления радиоприемника и порту USB-C в нижней части. После снятия радиостанции в резьбовую вставку можно установить болт или винт с головкой под торцевой ключ на случай, если зажим необходимо прикрепить к чему-либо с внутренней резьбой.

Радиостанция устанавливается и снимается с зажима, сгибая рычаги в каждую сторону и перемещая радиостанцию вертикально. Зажим плотно прилегает, поэтому попытаться повернуть его на место не получится.

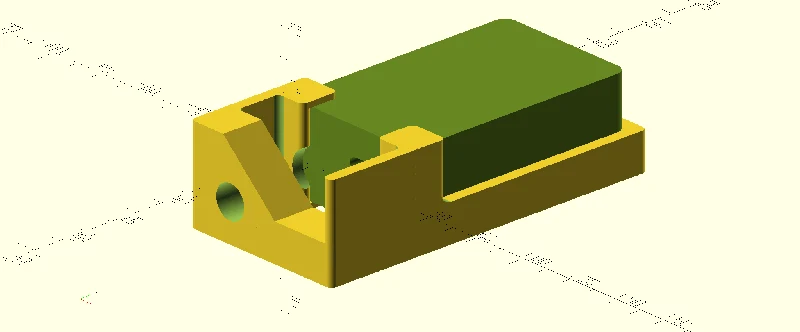

Файл модели OpenSCAD включен для любых изменений или персонализированных настроек, таких как замена резьбовой вставки, адаптация к другим случаям и т. д. Я обнаружил, что печать в PETG происходит без проблем, но ASA требует полей, чт��бы тонкие рычаги были прикреплены к рабочей пластине. Я рекомендую опоры для кармана для вставки и нижних пальцев, чтобы сохранить точные размеры.
