Водостойкий сетчатый узел с RAK Wisblock и 18650........

О

Это случай материнской платы RAK19003 и RAK4630. Водонепроницаемость, минимальное количество отверстий и завинчивающаяся крышка с прокладкой из ТПУ (фактическая водонепроницаемость может отличаться). Питание от аккумулятора 18650.

RAK19007 тоже должен подойти, но у меня нет такого, чтобы проверить.

В верхней части имеется отверстие для шнурка для подвешивания или крепления к рюкзаку.

Примечание. Модуль GPS и антенна пока не поддерживаются. Есть сообщения о том, что RAK Wisblock не может отключить модули GPS, что приводит к снижению срока службы батареи.

Обзор

Внешний корпус (2 версии)

Цилиндрический корпус: версия со вставной гайкой

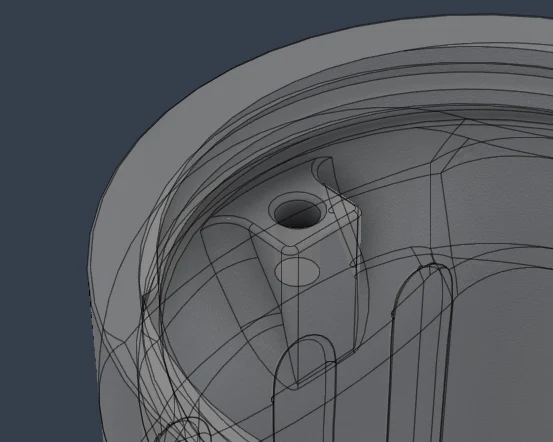

вставки в корпусе цилиндра: версия вставки с термофиксацией для использования со вставками M2 с наружным диаметром 3,2 мм (не проверено)

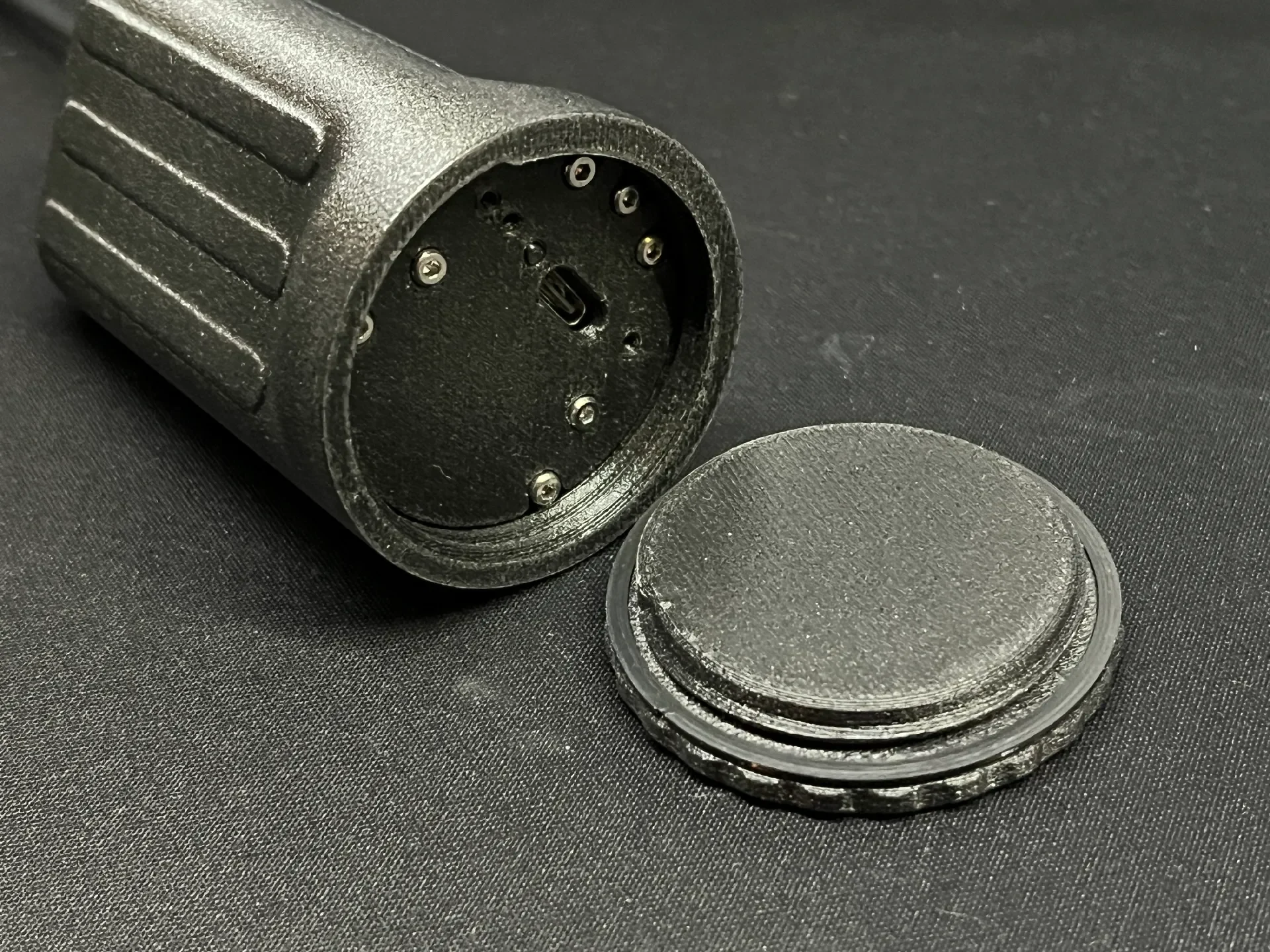

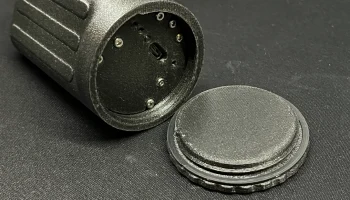

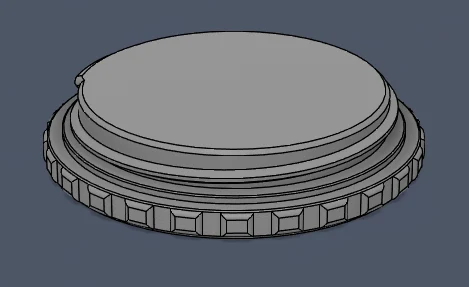

Кепка

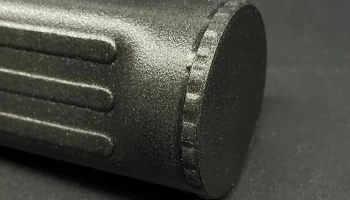

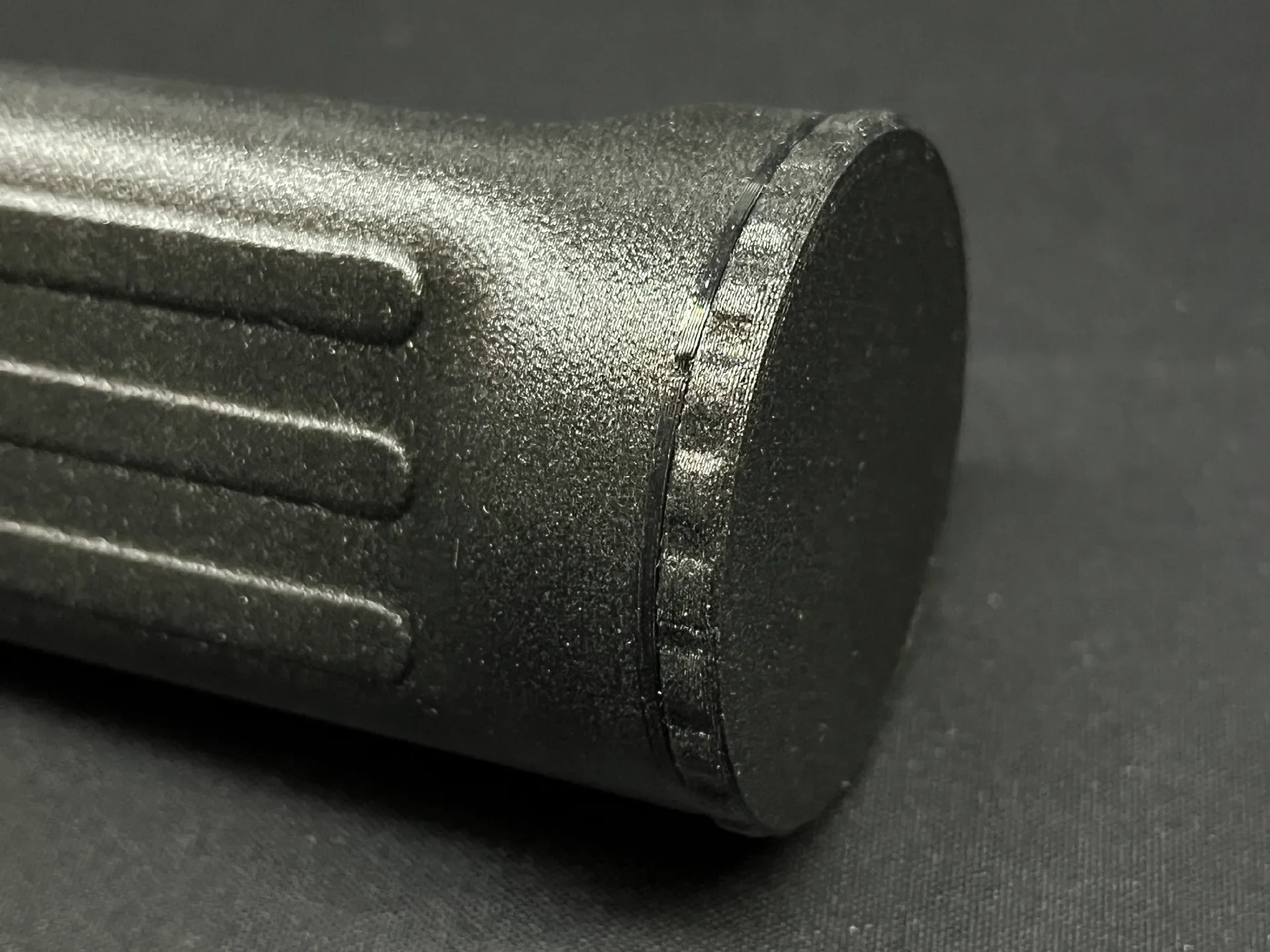

крышка: закрутить крышку

Внутренняя переборка

внутренняя перегородка: пластина за крышкой, скрепляет всю электронику.

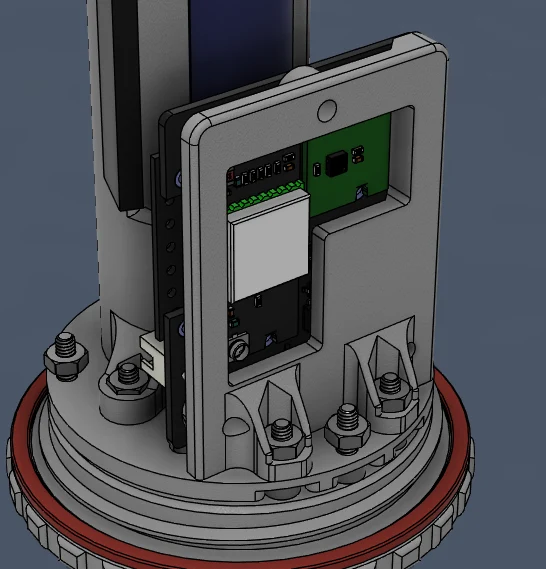

Кронштейны Wisblock (3 варианта)

Кронштейн 19003: легко распечатать, нет вырезов для датчиков

Кронштейн 19003 с датчиками: требует опор, имеет вырезы для обоих разъемов датчиков сзади. Более хрупкий, чем тот, что без вырезов.

Кронштейн 19007: для использования с более крупным плинтусом 19007 (не тестировался).

Держатель батареи

Держатель батареи: вмещает батарею 18650 и антенну Bluetooth.

уплотнительное кольцо

Оринг: проходит между крышкой и колпачком для повышения водонепроницаемости. Распечатать в ТПУ

Кнопка сброса

Первая кнопка: кнопка сброса, которая входит во внутреннюю переборку.

Используемые детали

Стартовый комплект RAKwireless WisBlock Mini Meshtastic

Я использовал: https://www.amazon.com/dp/B0DFMMTQZM.

Аккумулятор 18650 с 2-контактным разъемом JST-PH и защитным модулем.

Я использовал: https://www.amazon.com/dp/B0DK4BZB2J.

Я связался с продавцом, и они утверждают, что это либо PKCell, либо A&S Power, бренды с хорошей репутацией. Тот, который я получил, был от PKCell и, похоже, работает нормально примерно через месяц использования.

Альтернативно, вы можете сделать свой собственный блок 18650 с более качественной батареей, PCM и разъемом JST, если у вас есть для этого инструменты.

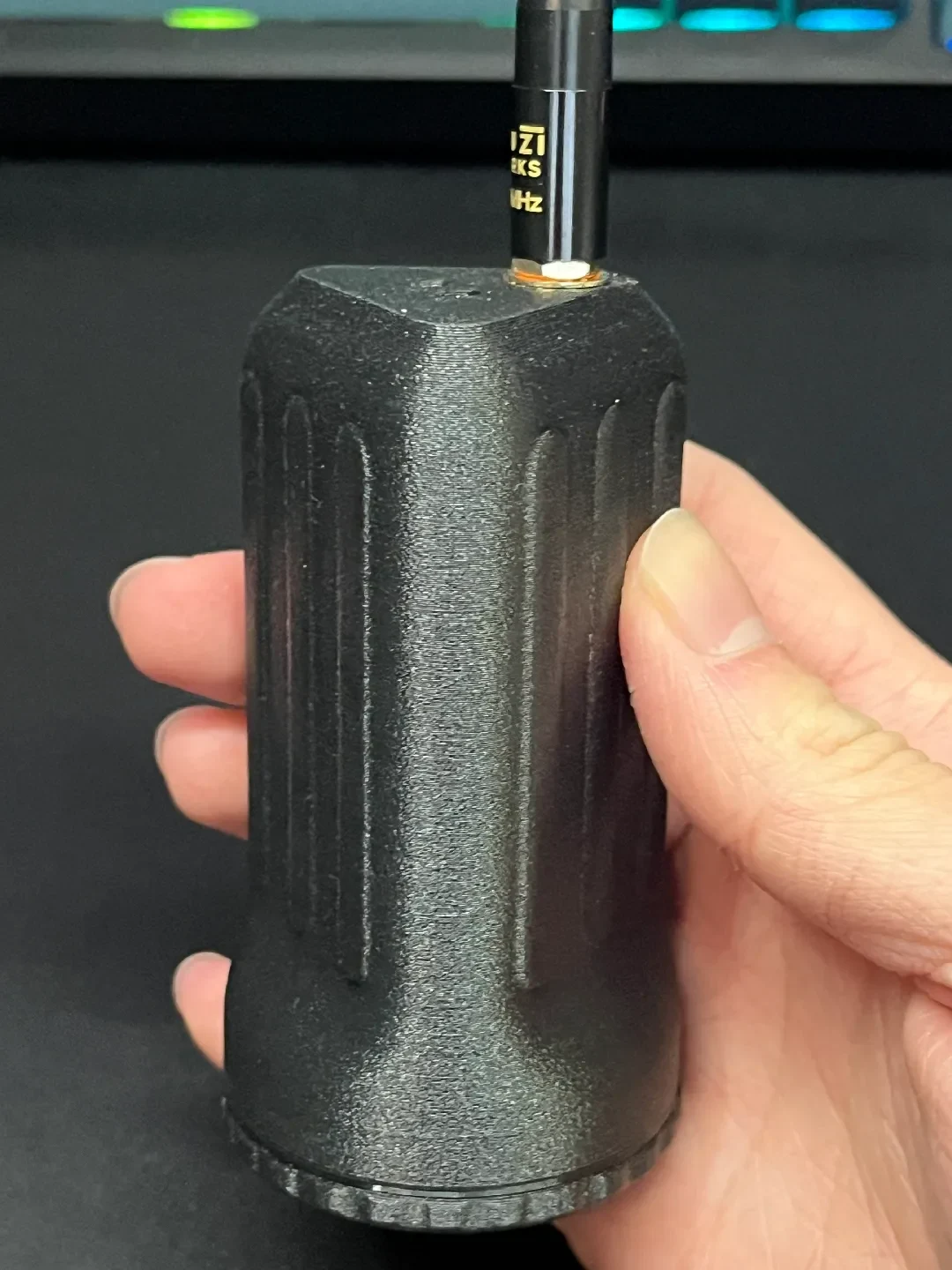

SMA-штек��рная антенна

Я использовал: https://www.amazon.com/dp/B0D7D6866W.

Приобретите его с частотой, соответствующей вашему региону.

7 винтов M2 с головкой под торцевой ключ (6 мм)

7 гаек M2

Датчик безопасный RTV Силикон

Для герметизации разъема SMA. Используйте тот, который безопасен для электроники (без паров кислоты).

Я использовал: https://www.amazon.com/dp/B0002UEOPA.

Суперклей для фиксации гаек М2. (Не требуется при использовании термофиксирующих вставок)

Опционально: датчик температуры и влажности RAK1901.

Я использовал: https://store.rokland.com/collections/rakwireless-products/products/rak-wireless-rak1901-temperature-and-humidity-sensor-sensirion-shtc3-pid-100001

Это предназначено для мониторинга внутренней части узла на предмет проникновения воды, а не для измерения внешней температуры и влажности.

Печать

Все детали предварительно ориентированы для достижения наилучших результатов.

Используйте большое количество стен и более высокие температуры для повышения гидроизоляции.

В опорах нуждается только кронштейн 19003 с датчиками.

Все остальные части не нуждаются в опорах

Печатайте с высотой слоя 0,16, чтобы поверхность была более красивой.

Я использовал ТПУ для уплотнительного кольца и стекловолокно PETG для остальных деталей.

Сборка

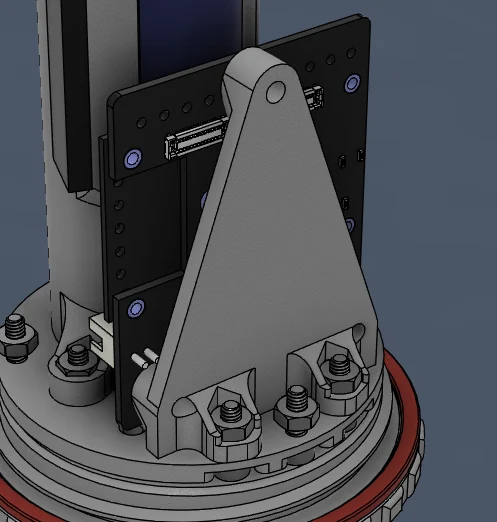

Закрепите RAK Wisblock на кронштейне Wisblock с помощью прилагаемых винтов.

Прикрепите любые сенсорные модули, если вы используете версию с вырезами для сенсорных модулей.

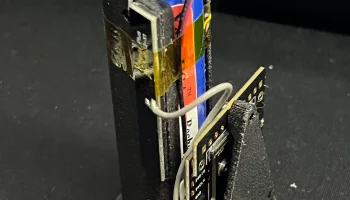

В��тавьте батарею 18650 в держатель и закрепите тонкой веревкой через отверстия или лентой.

ВАЖНО: Осмотрите разъем JST аккумулятора, чтобы убедиться, что провода перепутаны.

См.: https://store.rokland.com/blogs/news/rak-meshtastic-starter-kit-battery-polarity.

Прикрепите прилагаемую антенну Bluetooth к плоскому прямоугольному месту держателя батареи.

Вставьте гайки М2 в соответствующие места на кронштейне Wisblock и держателе аккумулятора.

Поместите кнопку сброса в отверстие в переборке.

Закрепите кронштейн Wisblock и держатель аккумулятора во внутренней перегородке.

Подключите антенный кабель Bluetooth к разъему на Wisblock и вставьте его между аккумулятором и Wisblock.

Проложите провода аккумулятора к разъему питания

Пока не подключайте его, это может повредить радио.

Нанесите силикон RTV вокруг прилагаемого косички SMA-UFL. (См. изображение)

Осторожно опустите разъем SMA в его отверстие.
