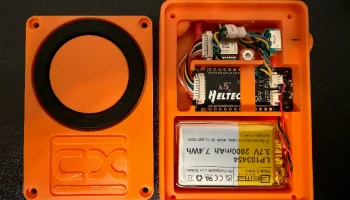

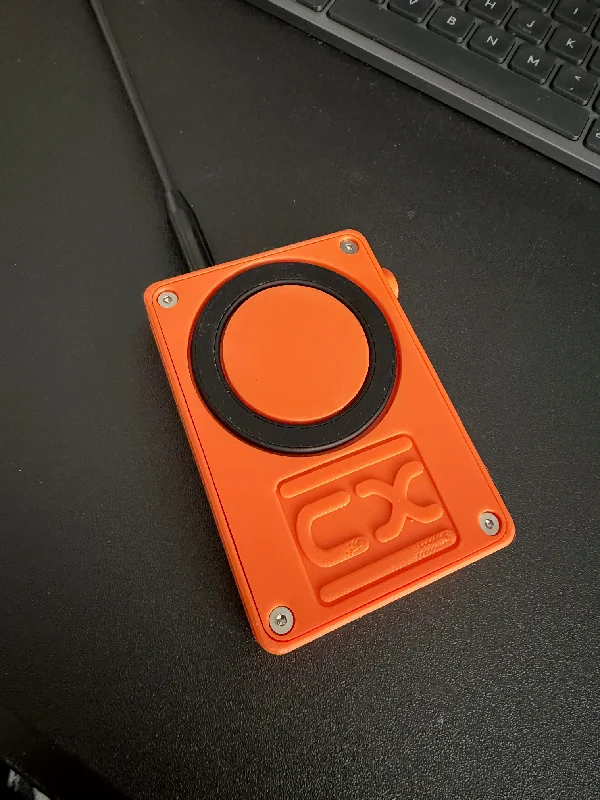

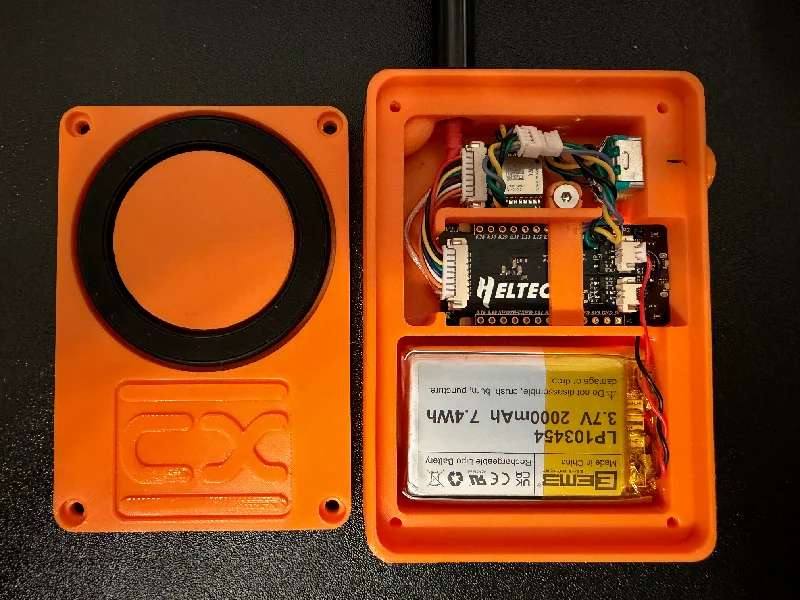

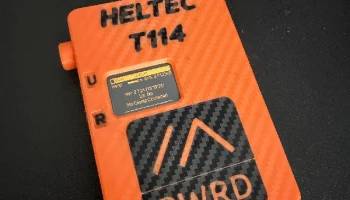

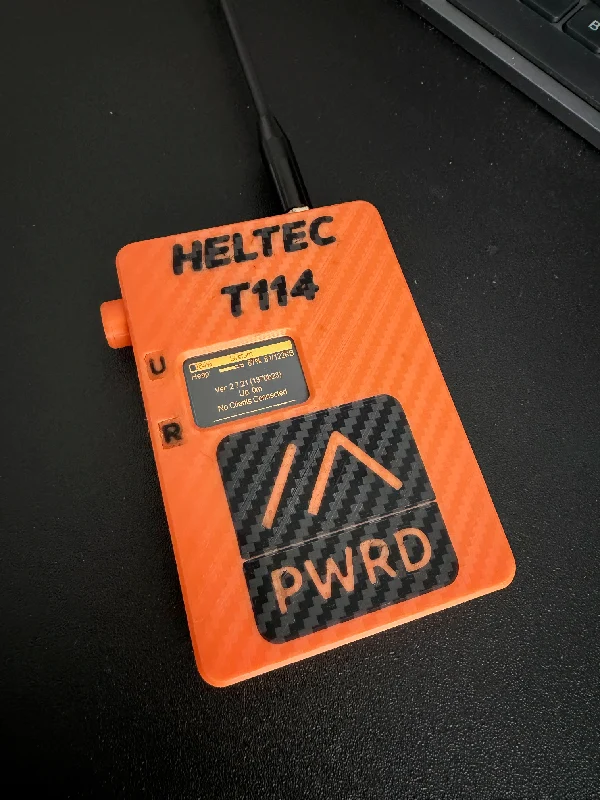

Чехол Heltec T114 MagSafe

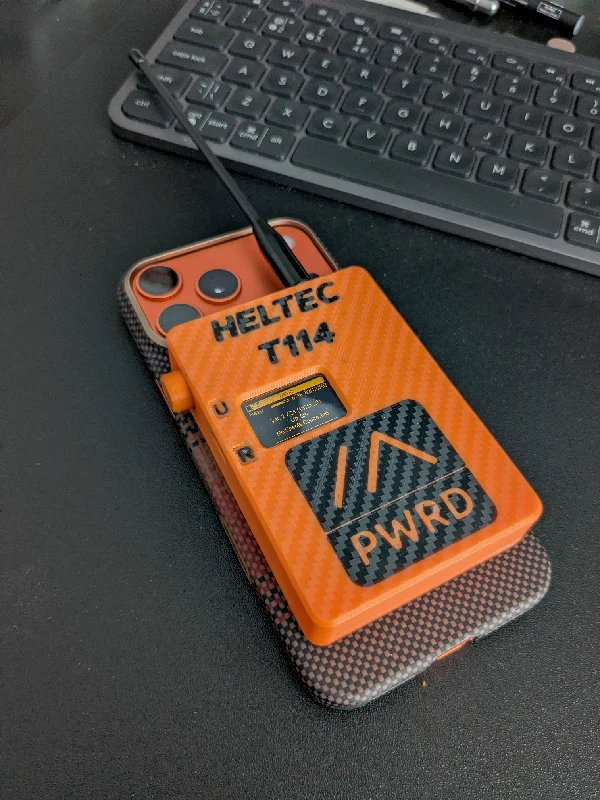

Мне нужен был узел MagSafe, чтобы я не потерял свой узел, когда буду в пути. Он немного громоздкий, и я разработал его для своего iPhone 17 Pro Max, но он также подходит для 15 Pro моей жены.

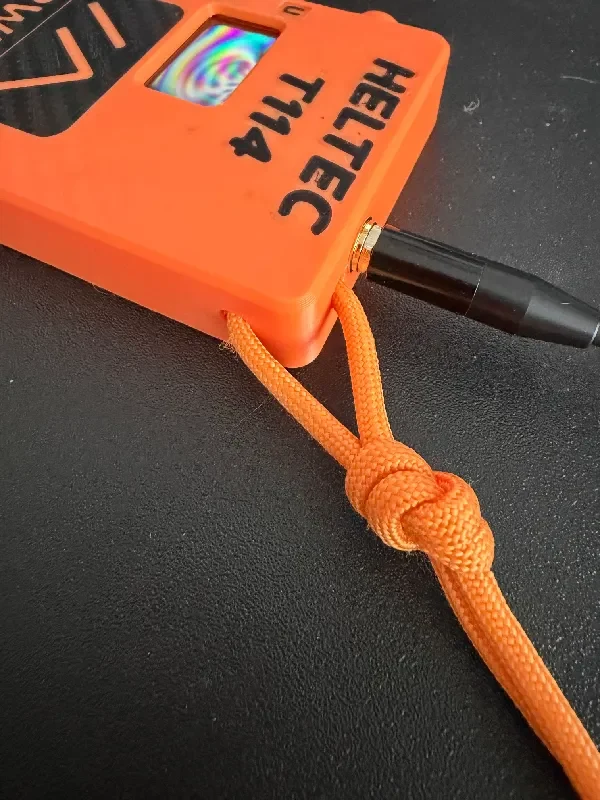

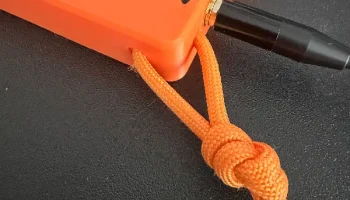

Он также имеет встроенное отверстие для троса, подходящее для паракорда толщиной 5 мм.

Для моделей предусмотрены варианты с поворотным энкодером и без него.

Файлы STEP и F3D включают надписи на лицевой стороне как отдельные объекты на случай, если вы захотите распечатать их в разных цветах, но вы также можете игнорировать их, чтобы все было одного цвета.

Что вам нужно:

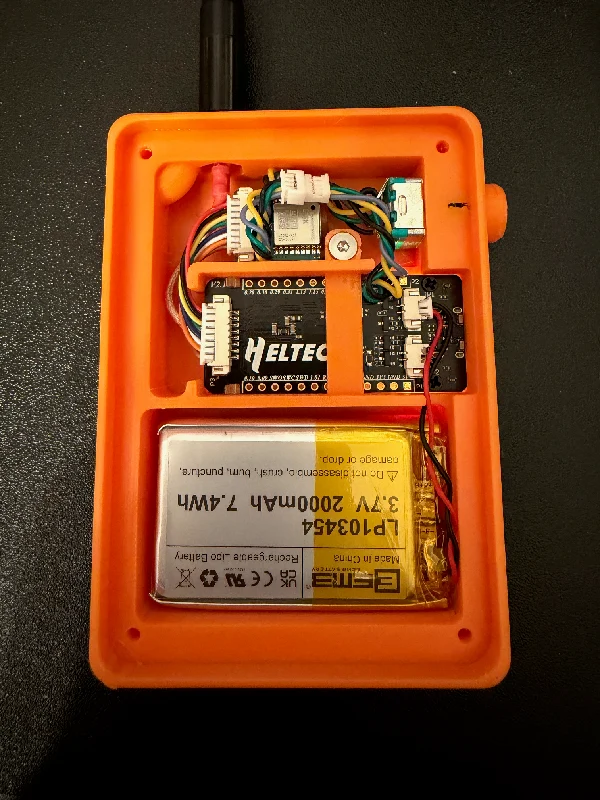

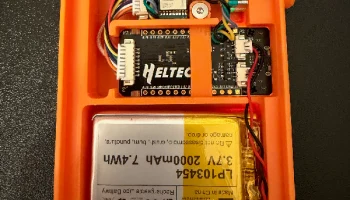

Heltec T114 с дисплеем. Он может поместиться в модуль GPS, просто приклейте его двусторонним скотчем.

Разъемы аккумулятора, подобные этим: https://www.aliexpress.com/item/1005003390942788.html.

Липо-батарея LP103454 (я использовал аккумулятор EEMB, доступный на Amazon и Aliexpress) https://www.aliexpress.com/item/10000043885157.html

5 винтов M3 5 мм. Вставные отверстия для головок винтов имеют диаметр 6 мм.

Поворотный энкодер EC11 с отвесной ручкой 15 мм, вот так https://www.aliexpress.com/item/1005008583446552.html

Вот такое кольцо Magsafe https://www.aliexpress.com/item/1005006572691896.html

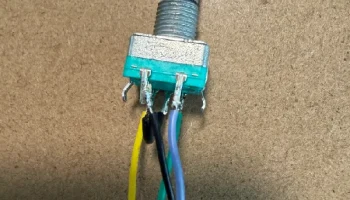

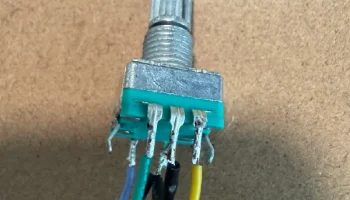

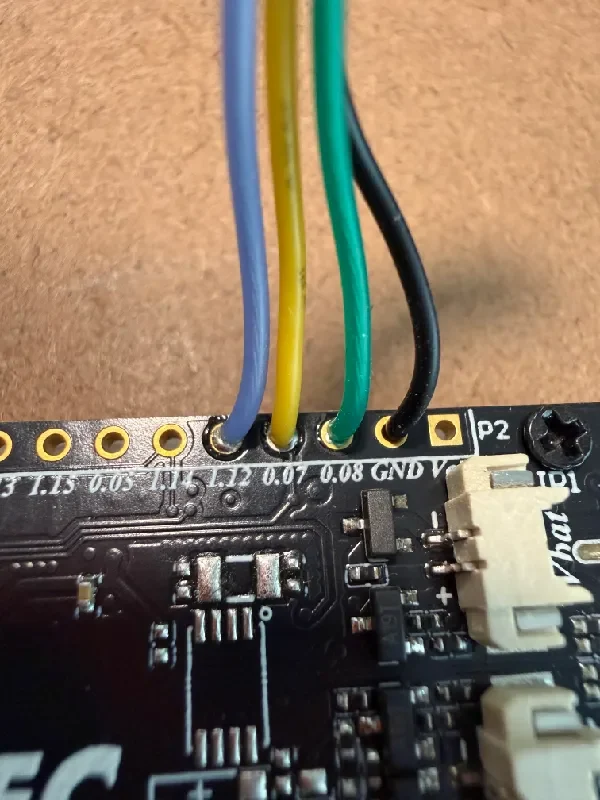

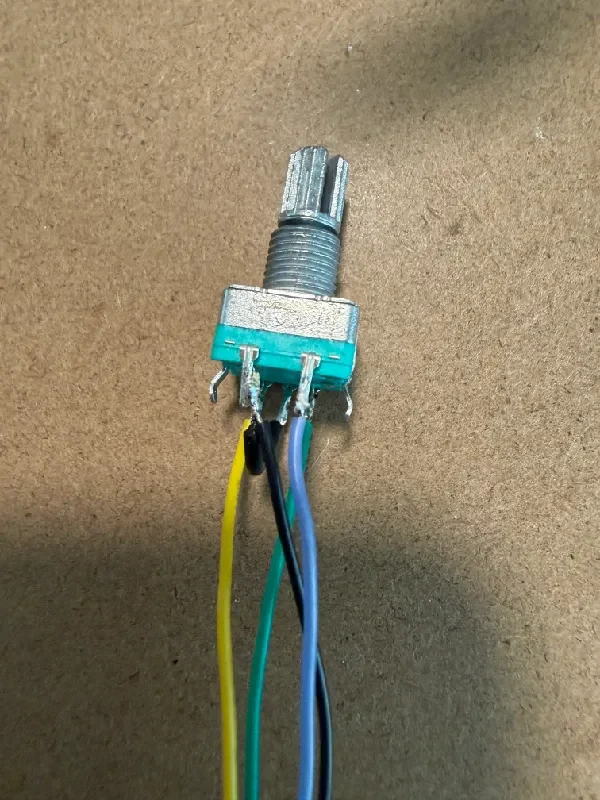

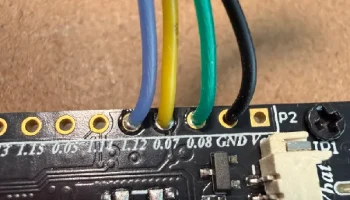

Включены фотографии, демонстрирующие подключение EC11 и контактов на T114.
