RAKshare - RAK Unify 180x130x60 Кронштейн Waveshare 1 Вт...

О

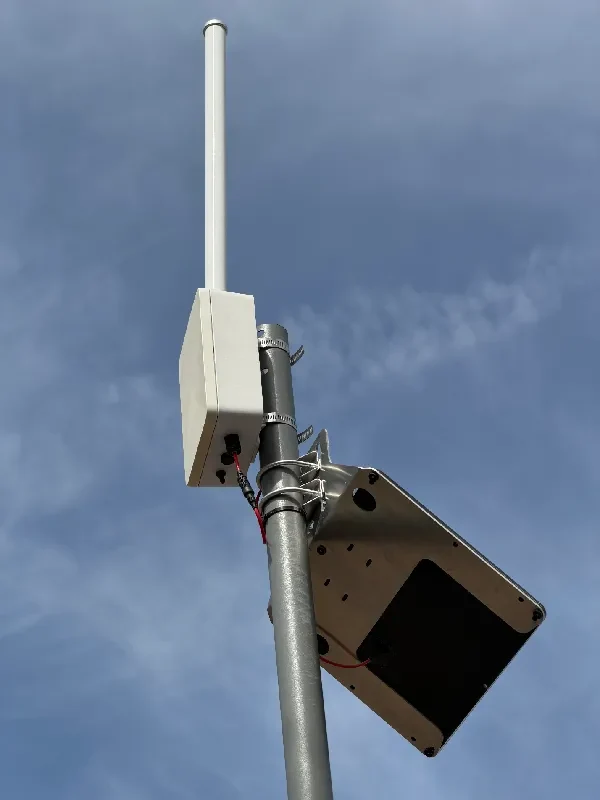

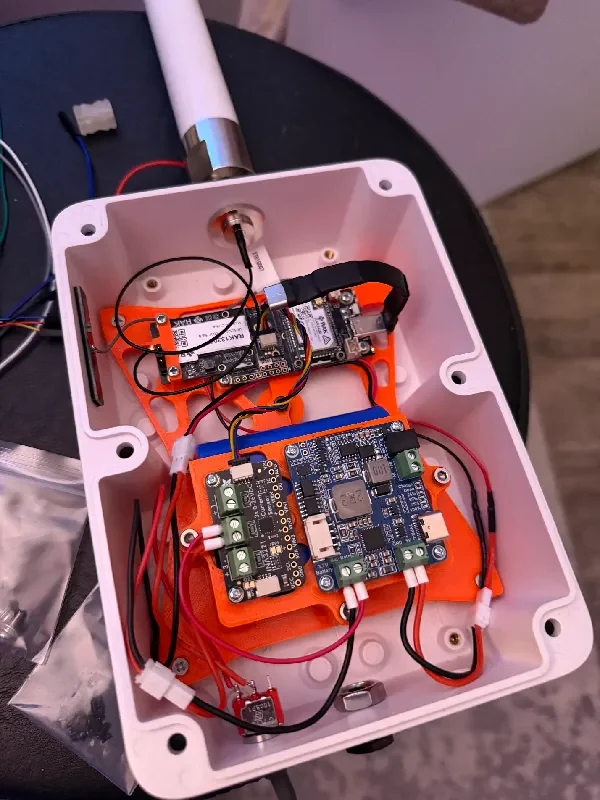

Я называю это RAKshare. Кронштейн для корпуса RAK Unify 180x130x60 мм для установки:

Усилитель RAK 1W 19007/3401/13302 плата.

Менеджер солнечной энергии Waveshare (D).

Плата Adafruit INA3221 STEMMA QT для мониторинга энергопотребления.

Аккумуляторный блок Adafruit (или другой) 1S3P 18650.

Я выбрал плату Waveshare для сопряжения с RAK 1W, ��отому что у нее выходной ток 3 А при напряжении 5 В немного выше, чем у других солнечных плат, которые ближе всего к 1 А. RAK 1W требуется около 1,5 А для безопасного предотвращения провалов напряжения на nrf52840.

Подключите вывод 5 В от солнечной платы к разъему EX_5V на RAK13302. Установите перемычку в положение EX_5V. Это будет питать как радио, так и nrf52840. Я использую разъем RAK13009 QWIIC для перехода от 19007 к INA3221. Подключите положительные выводы солнечной батареи и аккумулятора (и выхода 5 В, если хотите) через INA3221, чтобы контролировать их.

Настройки печати

Я рекомендую печатать с 3 стенками. Все остальное может быть по вашему вкусу. Никакие опоры для свесов на ПЭТГ мне не понадобились.

Форма

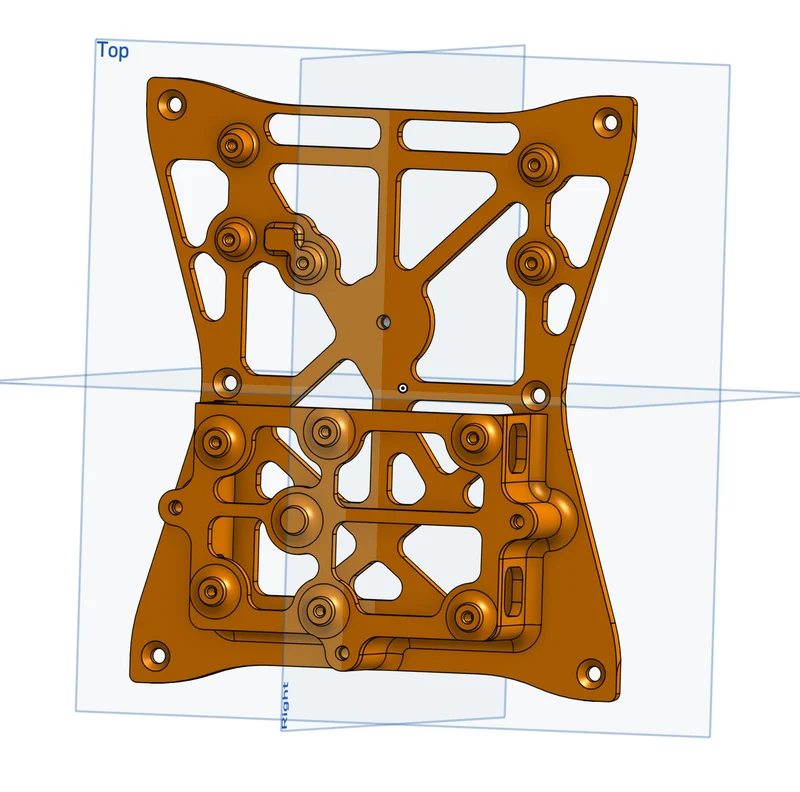

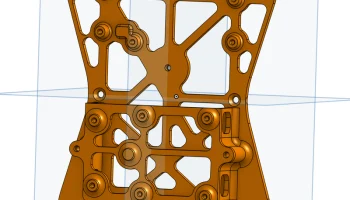

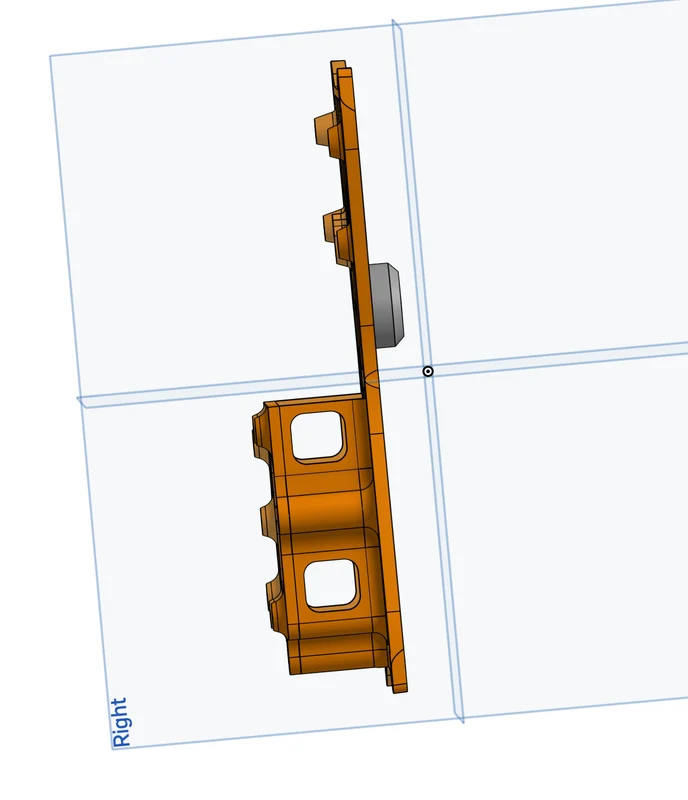

Это сделано в Onshape, и вы можете найти модель. на https://cad.onshape.com/documents/b2b9aafbfca203bf8292adbf/w/ae13ed7bb997ac5d d982b0cc/e/b0c64f7e5f04313193bde974?renderMode=0&uiState=6994b7c93e4eb57a7bf23348
