Модульный органайзер для ящиков

Полностью параметрическая модульная перегородка для ящиков.

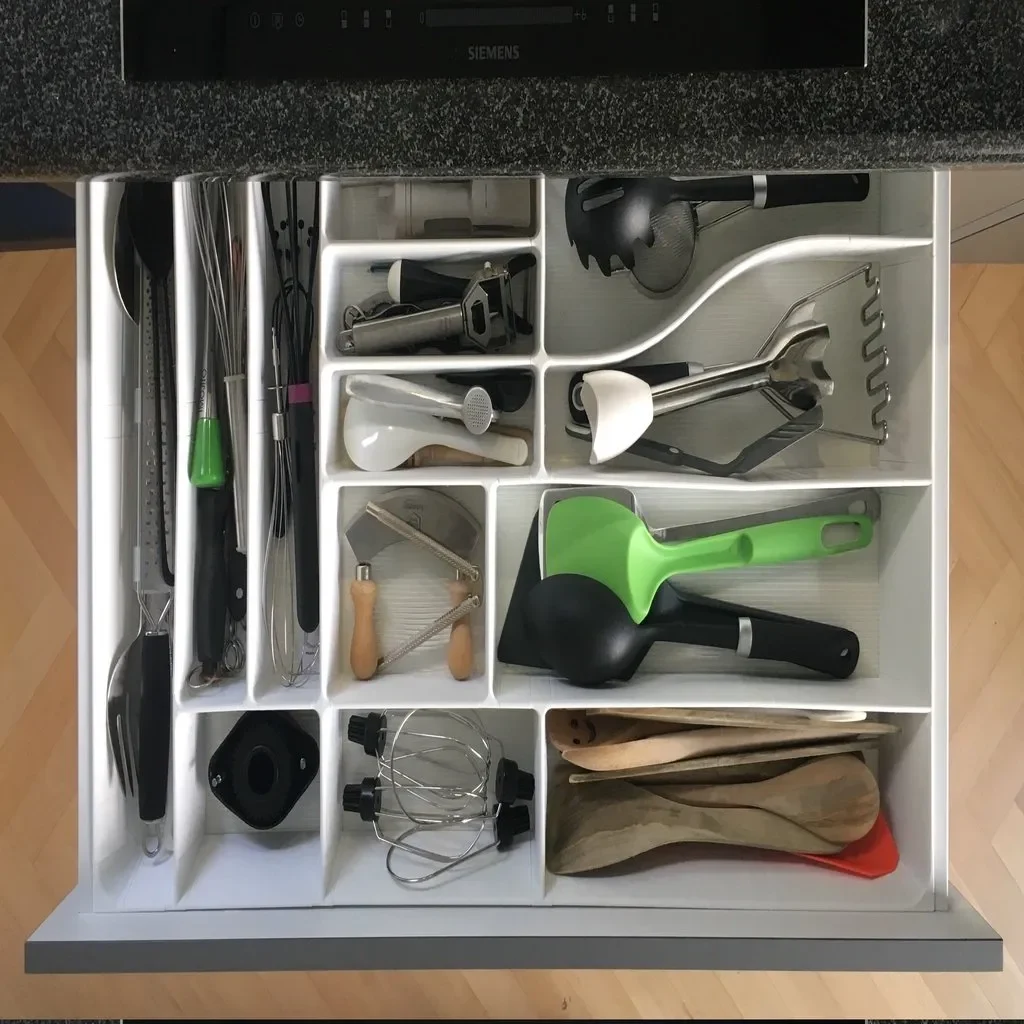

Устали от перегородок, которые не занимают весь ящик или имеют неоптимальную планировку? Тогда это правильный выбор для вас!

Вы можете проявить творческий подход и определить свои собственные параметры дизайна, а затем создать идеальный макет для себя. Или просто используйте предварительно созданные файлы stl и сразу же приступайте к печати. При создании собственных деталей я рекомендую использовать длину разделителя, кратную длине соединителя. Тогда у вас будет больше гибкости, чтобы изменить ситуацию позже.

Получайте удовольствие и впечатляйте меня своими работами! ;-)

Обновление 19 ноября 2020 г.

По многочисленным просьбам я загрузил zip-файл, содержащий отдельные файлы STL для всех частей с довольно большим количеств��м разных параметров. Больше нет необходимости разбивать файлы STL.

Я по-прежнему рекомендую использовать OpenSCAD самостоятельно или настройщикthingiverse. Вы можете настроить гораздо больше параметров и выбрать любую длину, какую захотите. Для этого вам понадобится только один файл: drawer_organizer.scad. Все остальное просто генерируется из файла .scad.

Если вы хотите помочь улучшить этот дизайн, теперь вы можете сообщать об ошибках, разветвлять или отправлять запросы на включение на github: github.com/wbu/drawer_organizer

Обновление 04 сентября 2021 г., версия 1.1

Я добавил небольшую новую функцию, которая будет создавать «приятный щелчок» при сборке деталей и лучше удерживать их в вертикальном положении. К сожалению, этот небольшой дефект делает новые разъемы версии 1.1 несовместимыми с версией 1.0. Разделители версии 1.1 должны нормально работать с деталями версии 1.0.

Этой функцией можно управлять с помощью параметра snap_connection_size. Значение по умолчанию, равное 1 мм, добавляет небольшой рельеф. Установка нуля создает фрагменты без неровностей, как в версии 1.0. Вы также можете точно настроить размер выступа в соответствии с вашими потребностями.

Часто задаваемые вопросы

Где я могу сообщить об ошибках или поделиться с вами новыми хорошими расширениями?

На github: github.com/wbu/drawer_organizer.

Мне нужен молоток, чтобы соединить детали. Что я делаю неправильно?

Либо ваш принтер неправильно настроен, поэтому размеры печати значительно больше, чем в файле STL, и/или первый слой сдавлен и, следовательно, шире. Я рекомендую использовать опцию «удаление слоновьей лапки» в вашем слайсере, чтобы исправить первый слой. Если этого недостаточно, вы можете настроить параметры экструзии вашего принтера или увеличить параметр зазора этой штуки со значения по умолчанию 0,15 мм до чего-то большего. Затем вам нужно будет создать свои собственные файлы STL с помощью openscad. Чтобы автоматически создать множество stl-файлов, вы можете использовать скрипт Python make_stl.py.

Детали действительно не сочетаются друг с другом!

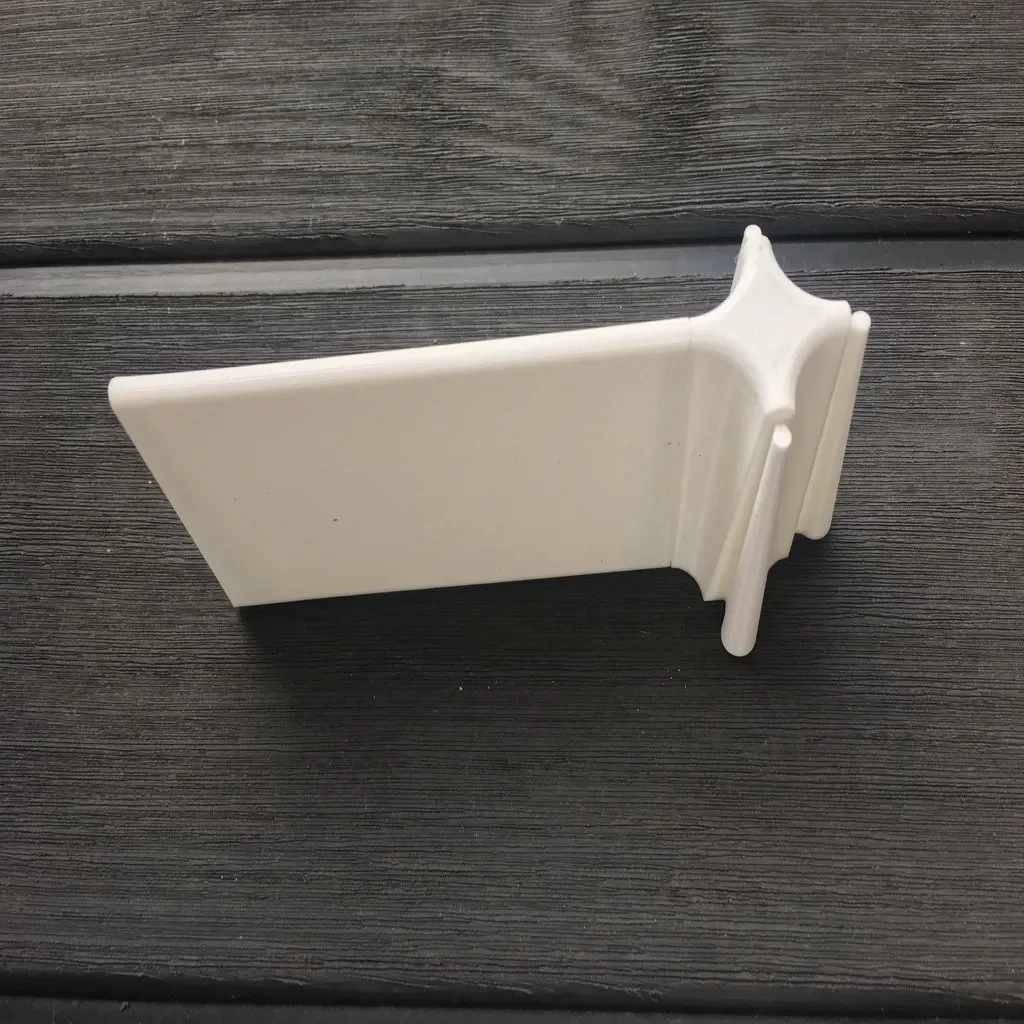

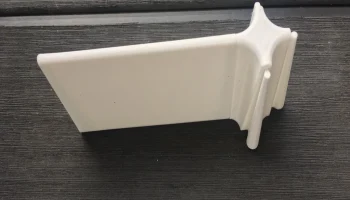

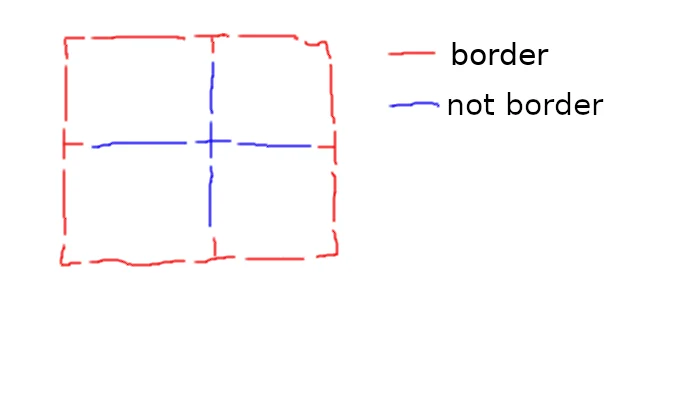

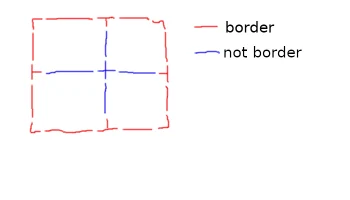

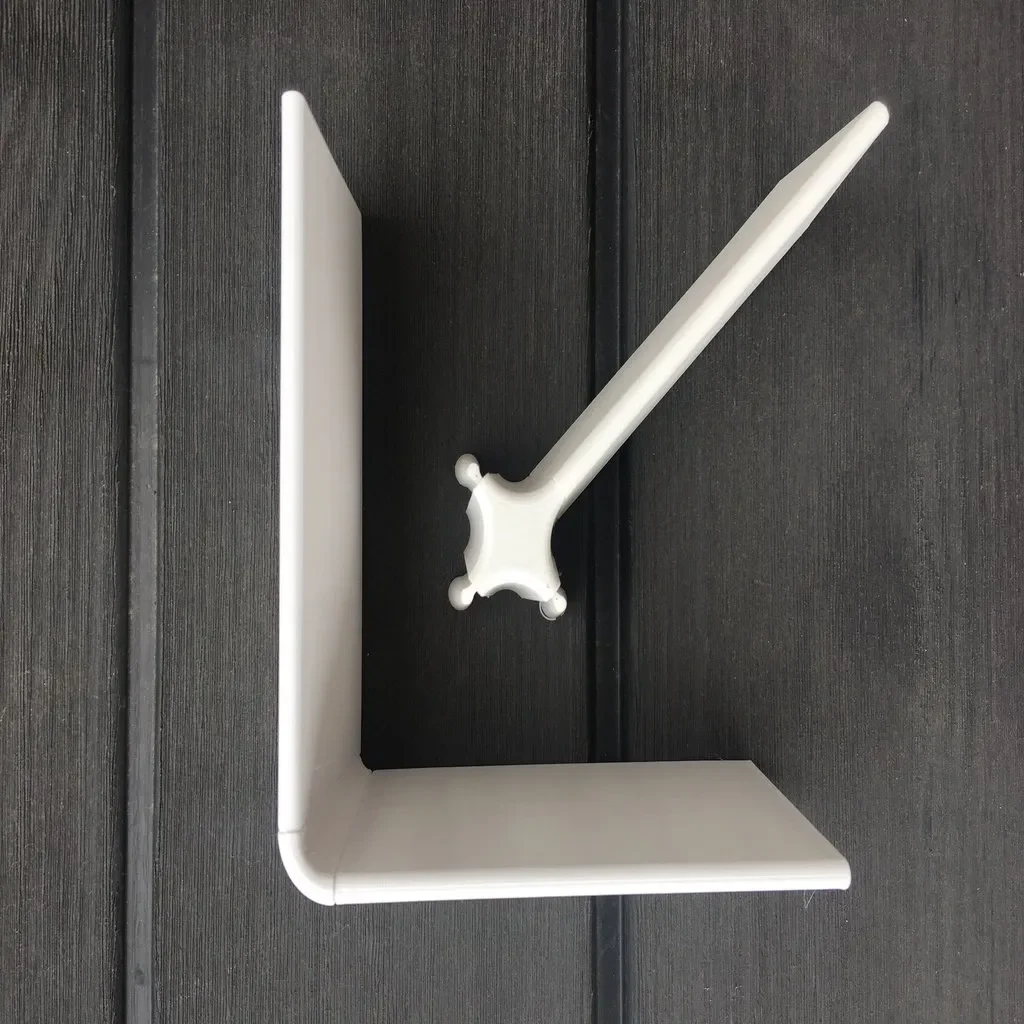

Это не вопрос. Вероятно, вы пытаетесь совместить элементы с границами и элементы без границ. Границы тоньше (и могут быть наклонены). Особенно часто путаницу вызывает бордюрный Т-образный соединитель, поскольку он соединяет более тонкие края с более толстыми вну��ренними частями:

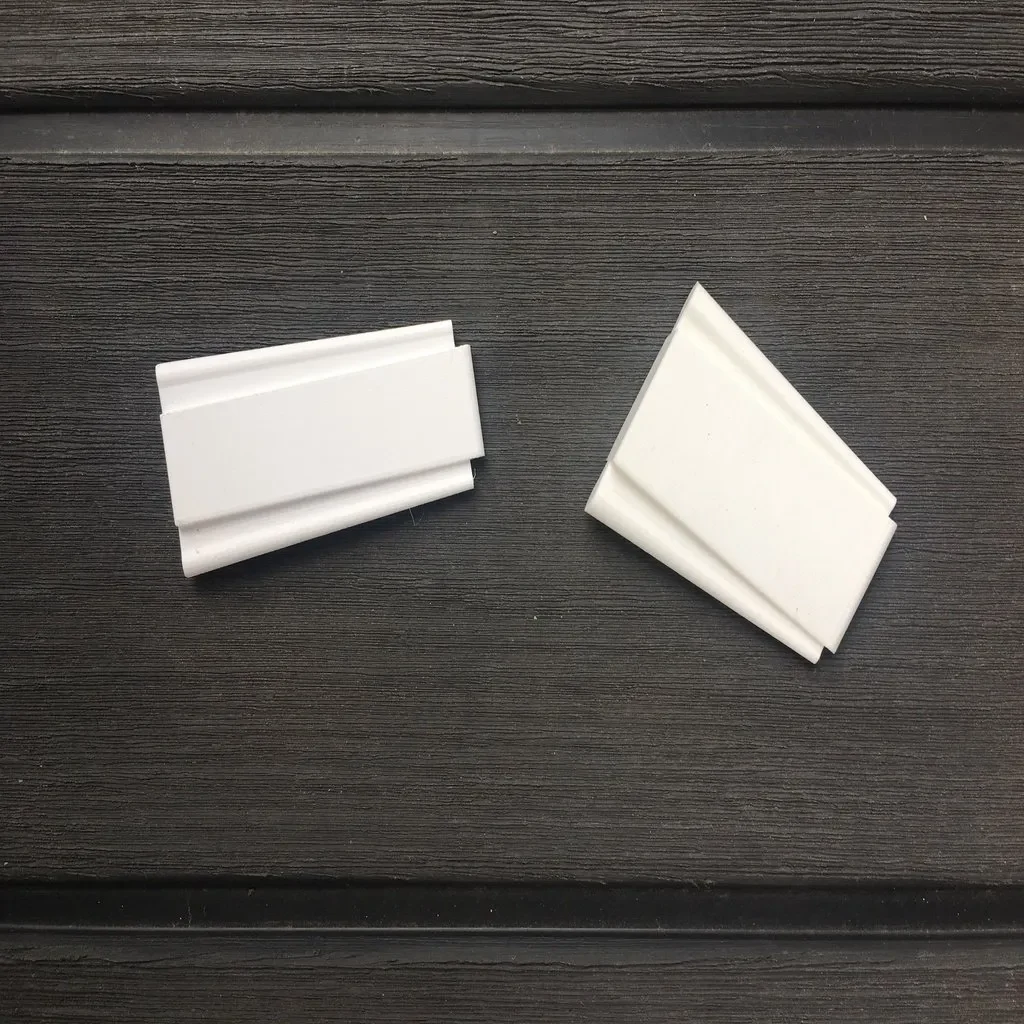

Почему элементы границы наклонены?

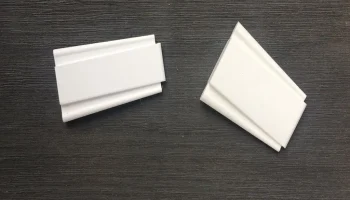

Части границы с ненулевой настройкой border_overhang наклонены. Боковые стенки моего ящика наклонены внутрь, поэтому мне пришлось наклонить края, чтобы не было зазоров. Если все четыре стороны вашего ящика вертикальны, вы можете использовать border_overhang=0. Обратите внимание, что границы по-прежнему асимметричны. Внешняя сторона вертикальная, внутренняя слегка наклонена.

Почему я не могу разрезать Т-образные соединители с закругленными краями с помощью PrusaSlicer?

Подробности см. на github.com/wbu/drawer_organizer/issues/4. Вкратце: это была проблема в PrusaSlicer, которая теперь исправлена ​​в PrusaSlicer версии 2.4.0.

Почему нарушена геометрия изгибного делителя?

Я думаю, что это проблема с openscad или с библиотекой рендеринга cgal, но я не уверен на 100%. Мне нужно расследовать это подробнее. Пока что мне везло, и я мог успешно нарезать нужные мне кусочки.

Были ли у вас повреждения головного мозга во время работы с OpenCAD?

Да. Это был отличный опыт обучения. Что я узнал: Thingiverse, особенно настройщик, очень сломан. Не стоит использовать openscad только для поддержки настройщикаthingiverse. Openscad очень медленный
