Тонкий корпус Muzi Works Base Uno/Duo

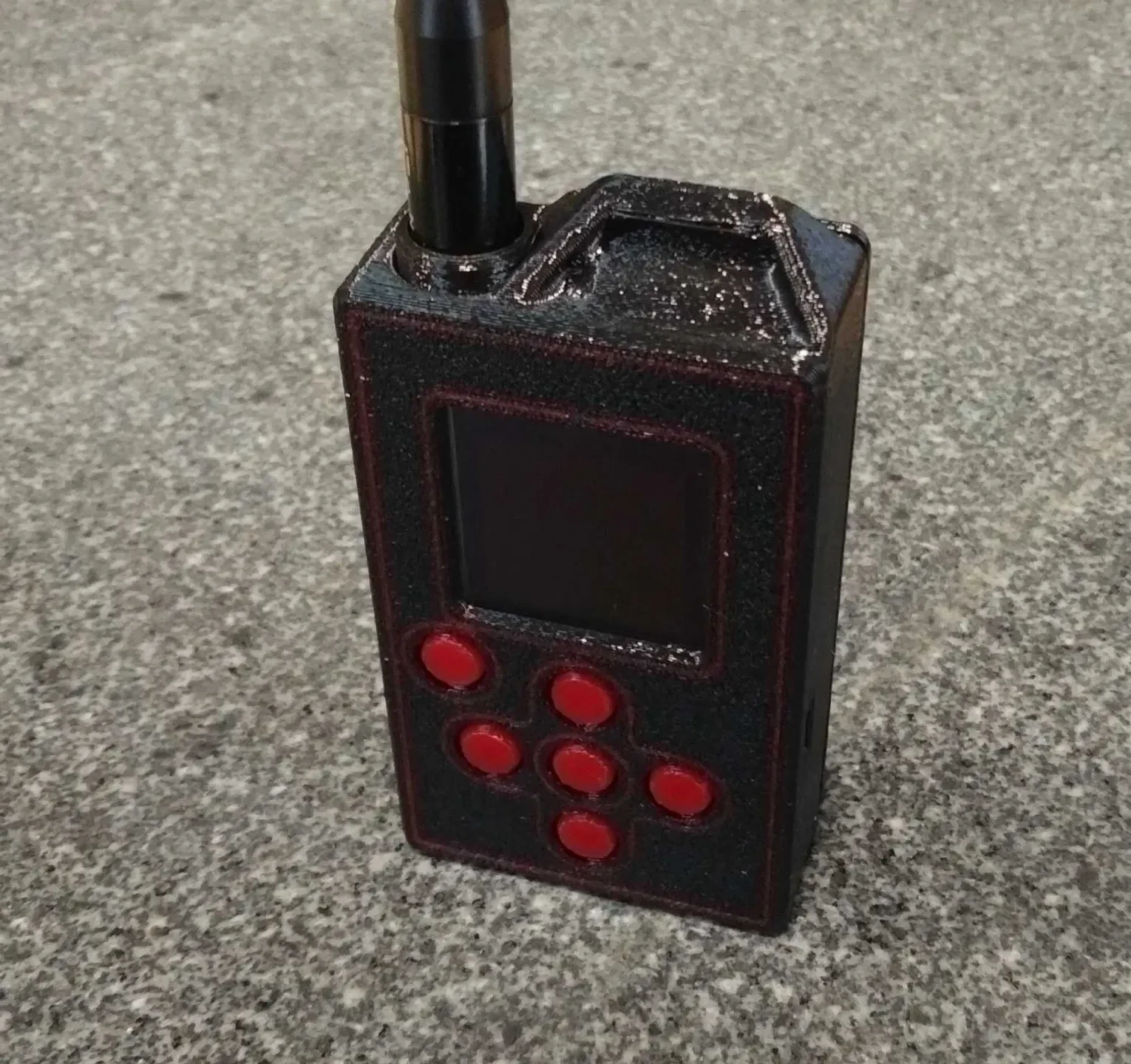

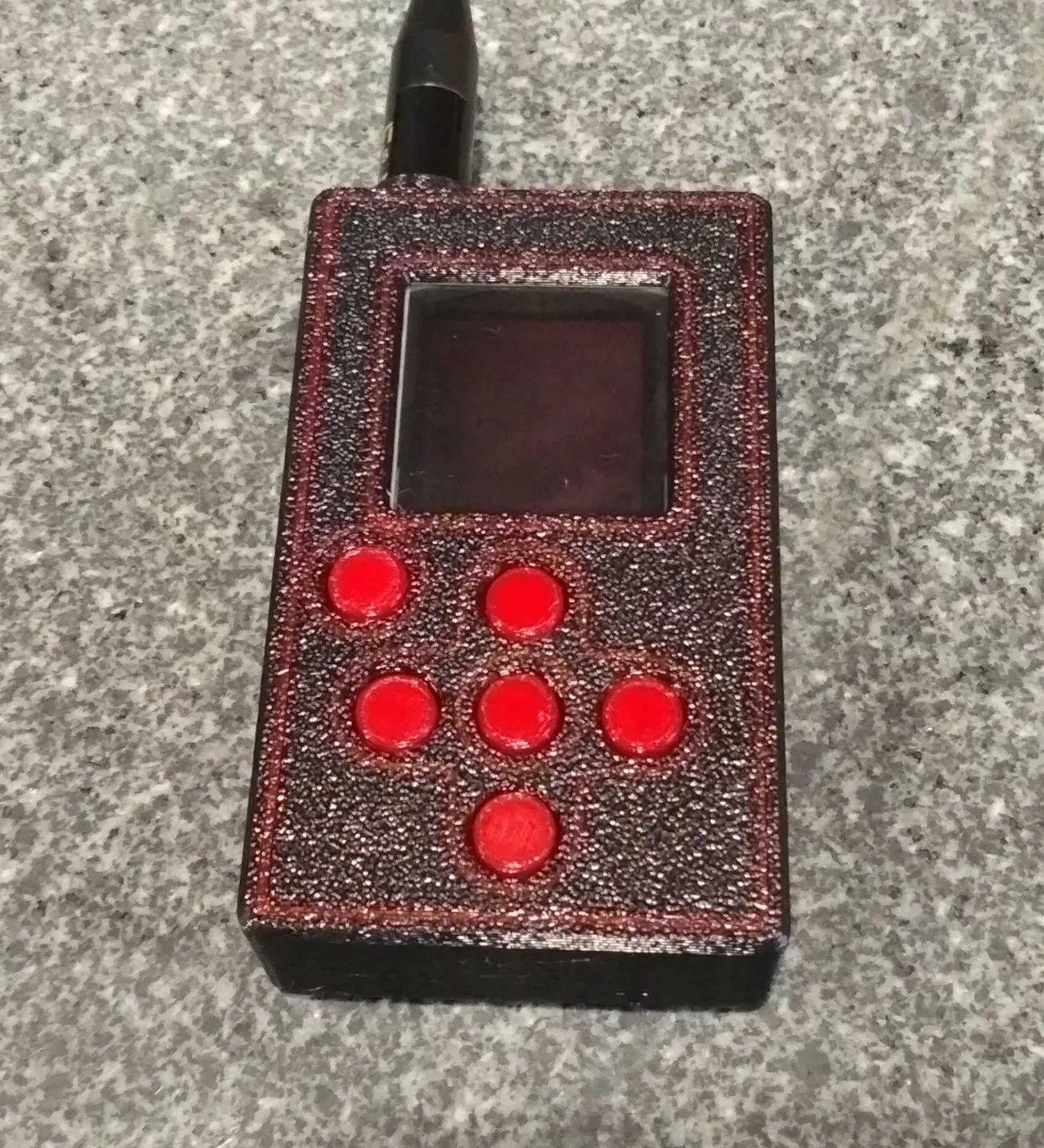

Это обновление радиотелефона, предназначенное для размещения плат Muzi Works Base Uno/Duo и Super IO, а также их базовой батареи и штыревой антенны. Я сохранил доступ к батарее и печатной плате с помощью одного винта через заднюю часть корпуса, а также добавил версию модели, позволяющую использовать запасной саморез из комплекта плат для закрытия корпуса без покупки дополнительного оборудования. Была добавлена ​​детализация лица, а также внесены изменения, позволяющие сделать конструкцию тоньше примерно до 20 мм в собранном виде.

Для печати я использовал следующие настройки (при необходимости откорректируйте их под ваш принтер, материал и т. д.):
Рабочая пластина: текстурированный PEI.
Материал: PETG (также подойдут ASA, ABS и PA12, в зависимости от вашего применения)
Высота слоя: 0,2 мм
Количество стен: 3
Твердые слои: 5 верхних, 5 нижних (сплошная оболочка толщиной 1 мм)
Заполнение: 15-25%, Треугольник
Точная высота по оси Z: включено
Глажение: Все верхние поверхности. Я использую 20% экструзию для глажки, оставив остальные настройки без изменений, и устанавливаю верхнюю поверхностную плотность на 95: чтобы обеспечить некоторое пространство для маневра гладильной нити, чтобы она могла расположиться в верхнем слое.
Опоры: опоры для деревьев только для передней панели, смещение по оси Z 0,1 мм, 4-5 интерфейсных слоев с малым расстоянием между X/Y. Они действительно необходимы только в нескольких местах (порт USB-C, разъем для антенны).
Компенсация отверстия X/Y: 0,025 мм
Компенсация контура X/Y: 0,025 мм

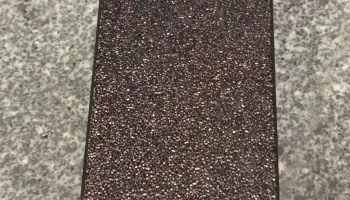

Нечеткая кожа: Все стены; Расстояние между точками 0,2 мм; Толщина 0,05 мм

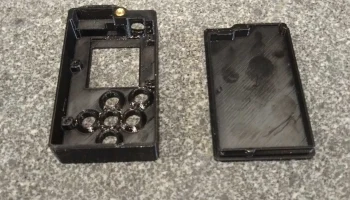

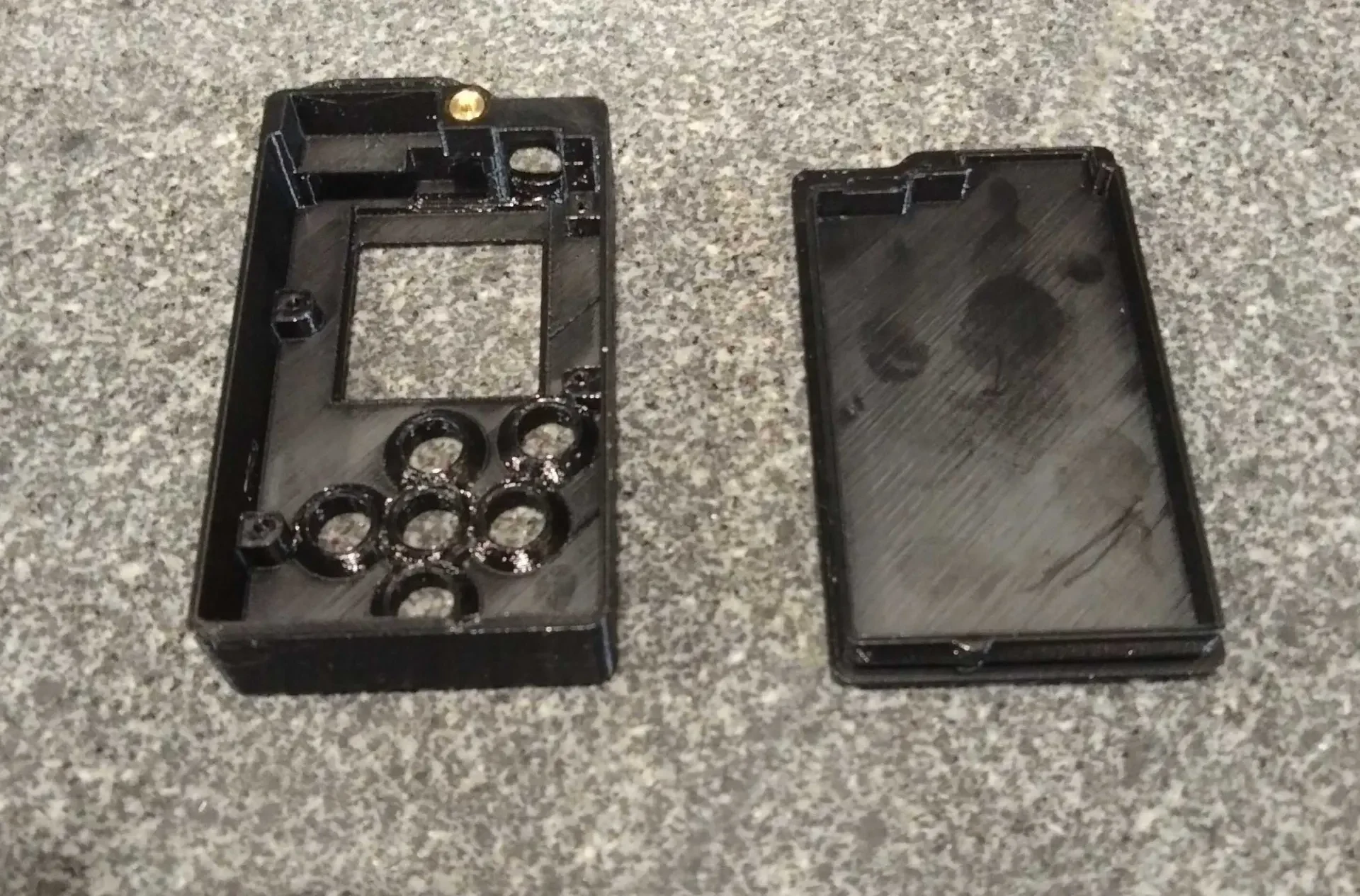

Печатайте детали лицевой стороной вниз на рабочей пластине. Кнопки расположены расширяющимися вниз. Рукав можно разместить верхним (более открытым) концом вверх для удобства печати. На передней панели имеется дополнительный файл STEP с деталями, который можно использовать для создания контура лицевой стороны из нескольких материалов, если это предпочтительнее выемки.

После печати базовой версии вам нужно будет вставить резьбовую вставку для термофиксации на место. Для этого я использовал вставку M2 и M2 SHCS длиной 5 мм. Существует также версия лицевой панели, в которой для сборки используется последний саморез из комплекта платы, если вам не нужна долговечность вставки и/или вы не хотите приобретать дополнительное оборудование.

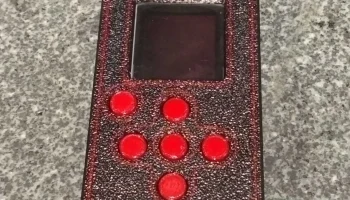

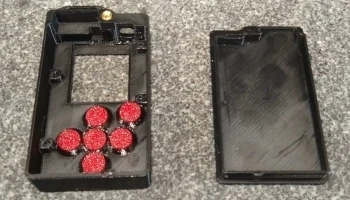

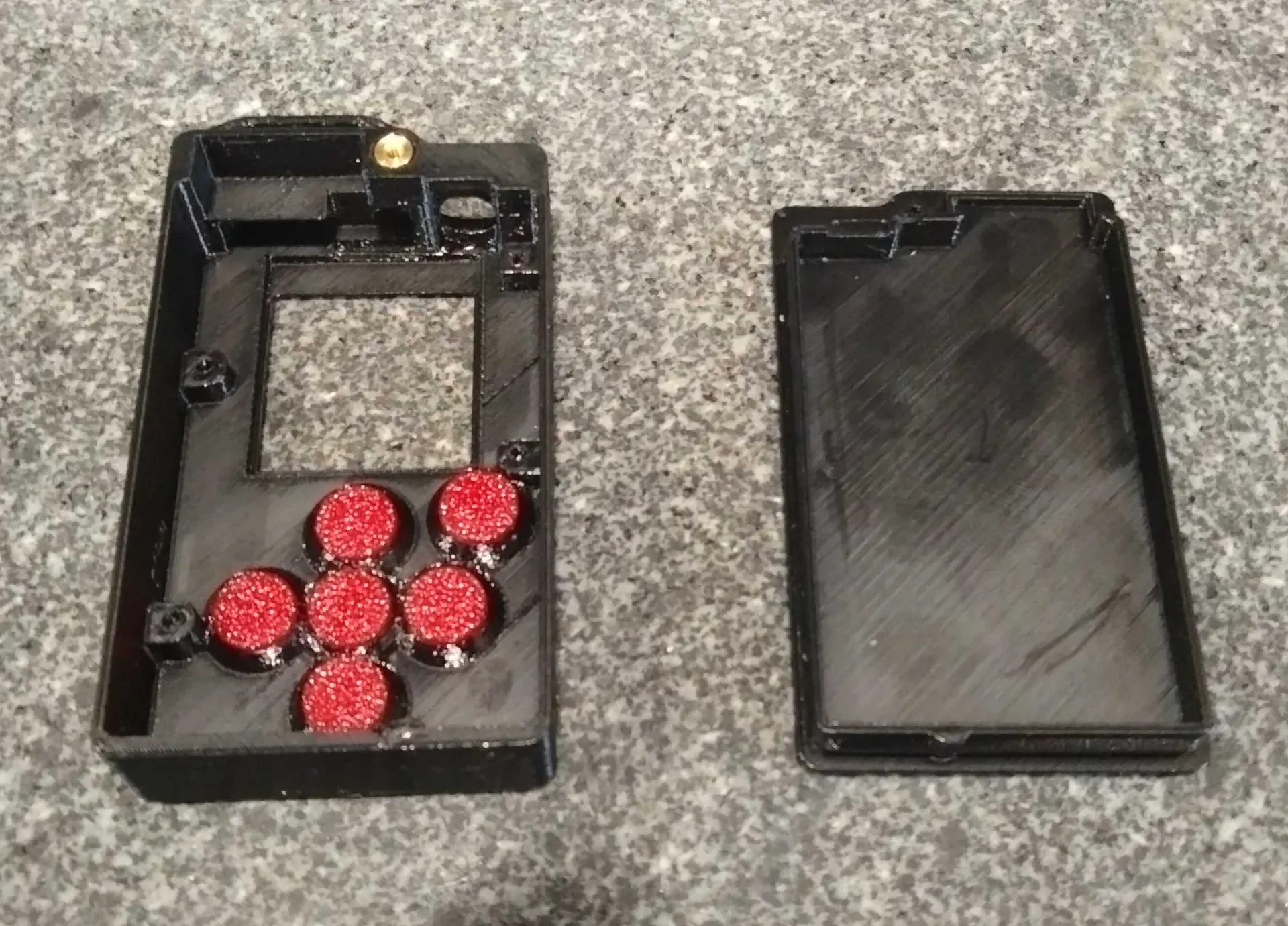

Для сборки сначала установите на место 6 лицевых кнопок на передней панели. Они должны иметь хорошую скользящую посадку, но не слишком люфтить. Затем вставьте плату в сборе в корпус верхним концом вниз и покачайте ее, одновременно приподняв боковую стенку, чтобы позволить пройти переключателю и разъему USB-C. Он должен зафиксироваться в нижней части верхней оболочки. Затем используйте 5 винтов, входящих в комплект поставки, чтобы закрепить их на месте.

Затем оборудование разъема SMA можно установить снаружи. Сделайте это перед установкой аккумулятора, чтобы не повредить радиодетали. Сначала надевается зубчатая шайба, а затем гайка. Опять же, сделайте это плотно, но не затягивайте слишком сильно. Затем прижмите втулку к монтажному оборудованию и прикрутите антенну (она была разработана для хорошей работы со штыревой антенной Muzi Works; другие могут работать, но ее соответствие не гарантируется; втулка не является обязательной и используется только для снятия некоторого напряжения с разъема SMA в случае боковой нагрузки).

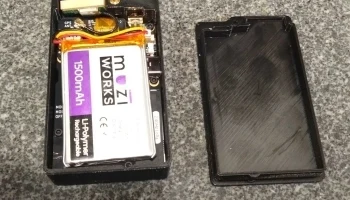

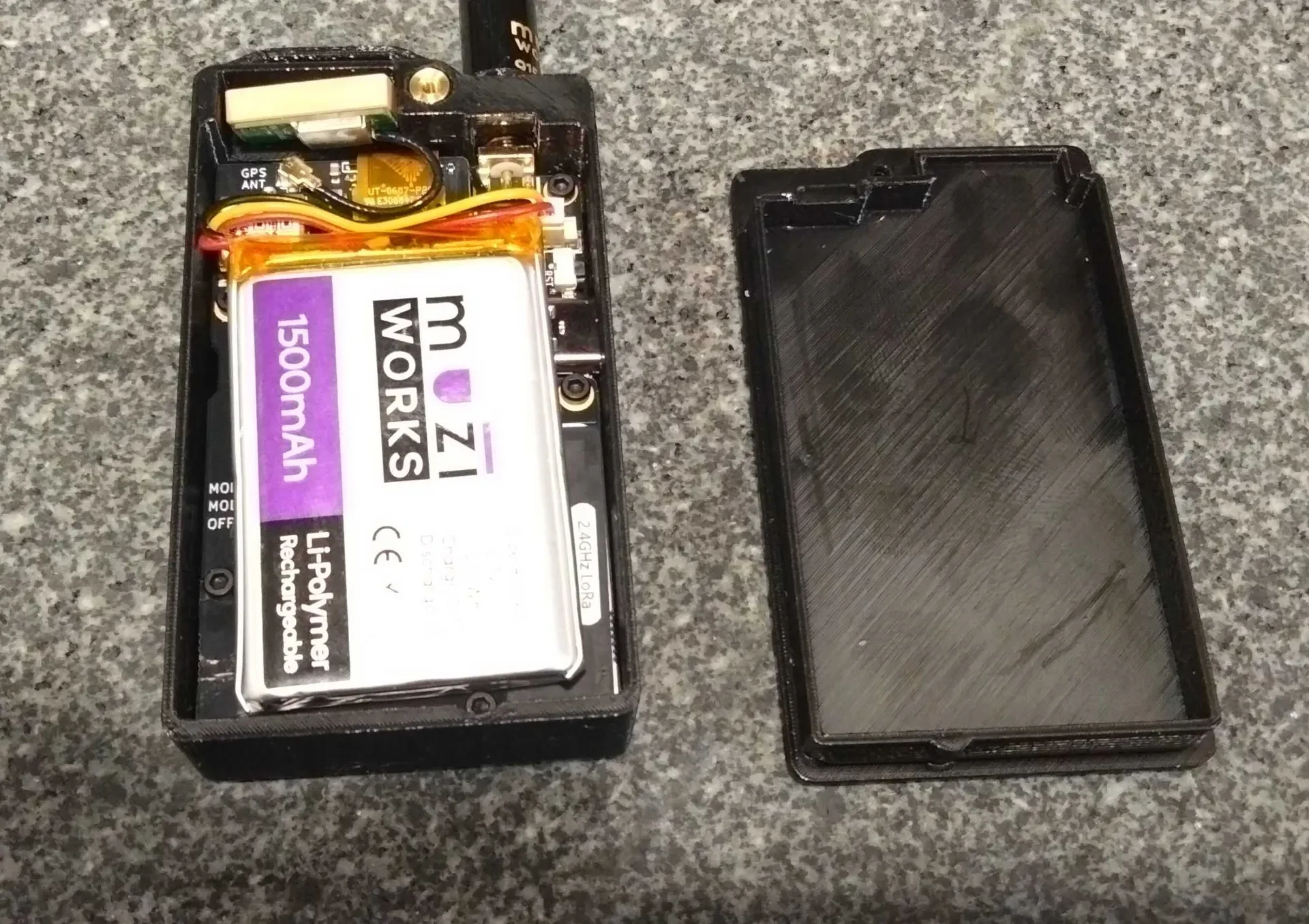

После этого поместите батарею на печатную плату так, чтобы провода находились вверху батареи (когда передняя часть обращена вниз) к разъему батареи. Убедитесь, что вывод антенны 2,4 ГГц проходит сбоку от аккумулятора, а не прямо под ним. Поместите GPS-антенну в углубление в верхней части корпуса так, чтобы косичка была направлена ​​вправо и в форме буквы U вокруг разъема на плате.

Наконец, вставьте заднюю пластину в переднюю, зацепив удерживающую кромку внизу. При этом вам, вероятно, придется провести батарею внутрь выступа, а также притянуть GPS-антенну к верхней стенке корпуса; шестигранный ключ, входящий в комплект плат, на самом деле очень хорошо подходит для этой цели. Если вы хотите избавить себя от хлопот, капля клея CA может удержать GPS-антенну на месте без необходимости.
