Поддержка внешней GPS-антенны

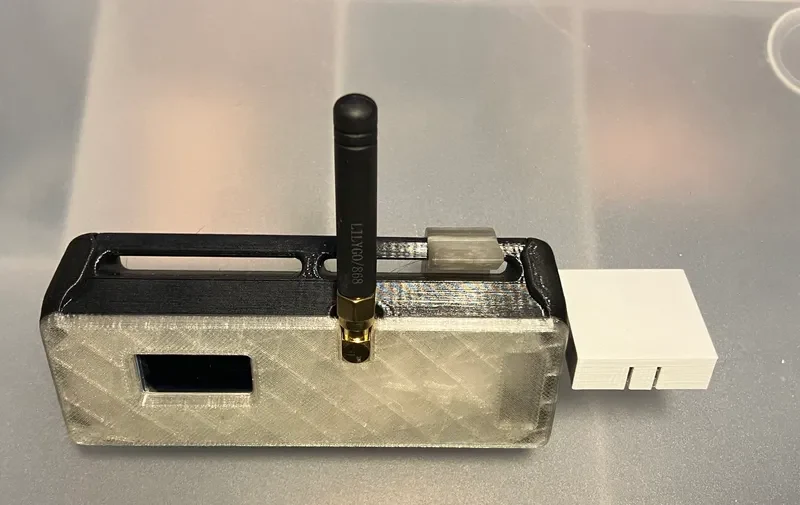

Базовая поддержка GPS-антенны. Я сделал это, чтобы добавить внешнюю GPS-антенну большего размера к корпусу Alley Cat для Т-образной балки Lilygo.

Круглая часть входит в отверстие для головки винта М3, предназначенного для скрепления деталей корпуса. Просто используйте более длинный винт вместо M3x8. Я использовал М3х14.

Если вы еще не распечатали футляр Alley Cat, вы можете использовать выбранный вами слайсер, чтобы сделать отверстие для пропуска антенного кабеля и разъема. Если у вас уже есть чехол, вы можете аккуратно просверлить отверстие диаметром 5-6 мм для антенного кабеля и разъема. (Перед этим обязательно выньте Т-образную доску Lilygo.)

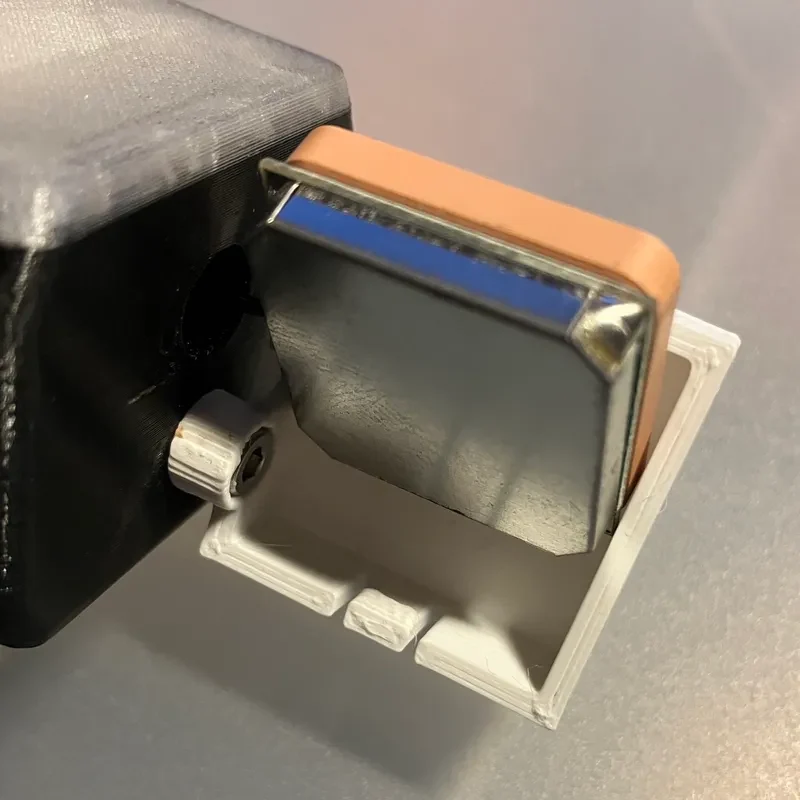

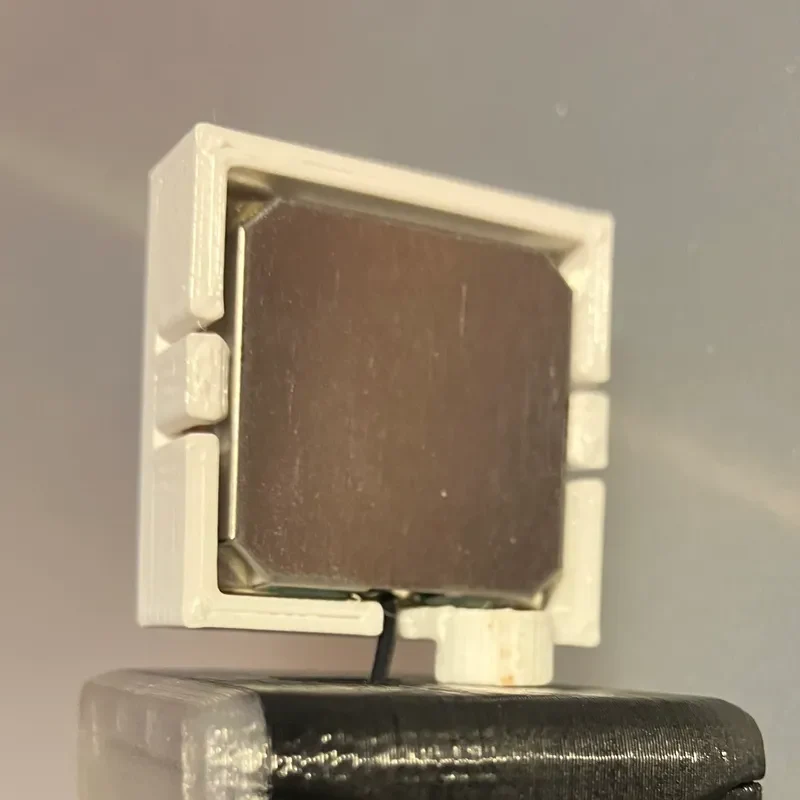

На опоре антенны есть пара зажимов, которые помогают удерживать антенну. Моя антенна была 25x25x9 мм, а последние 4 мм антенны немного меньше, примерно 24x24.

Вероятно, это могло бы работать с другой моделью с подходящими крепежными отверстиями для винта М3.

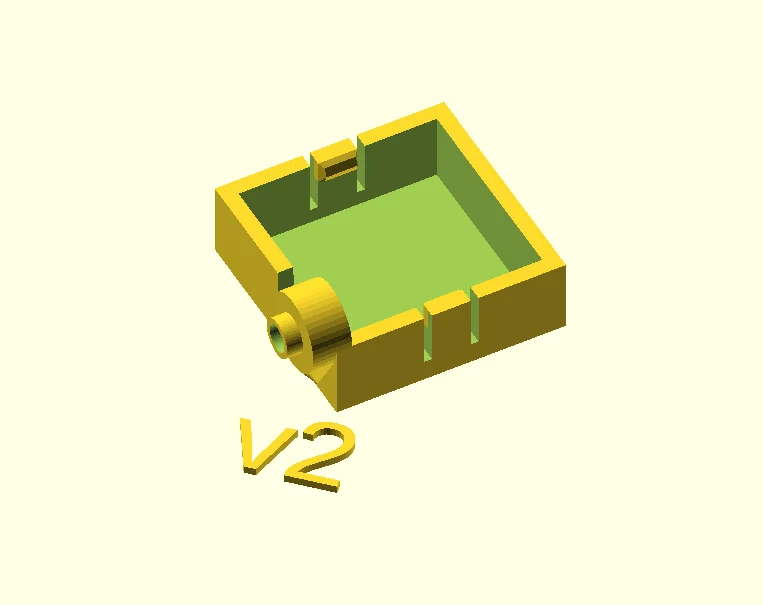

Это было сделано относительно быстро в OpenSCAD, несколько параметрически, возможно, даже читабельно.

Изменения в версии V2.
* винтовое крепление. перемещен и немного больше
* более подходит для GPS-антенны

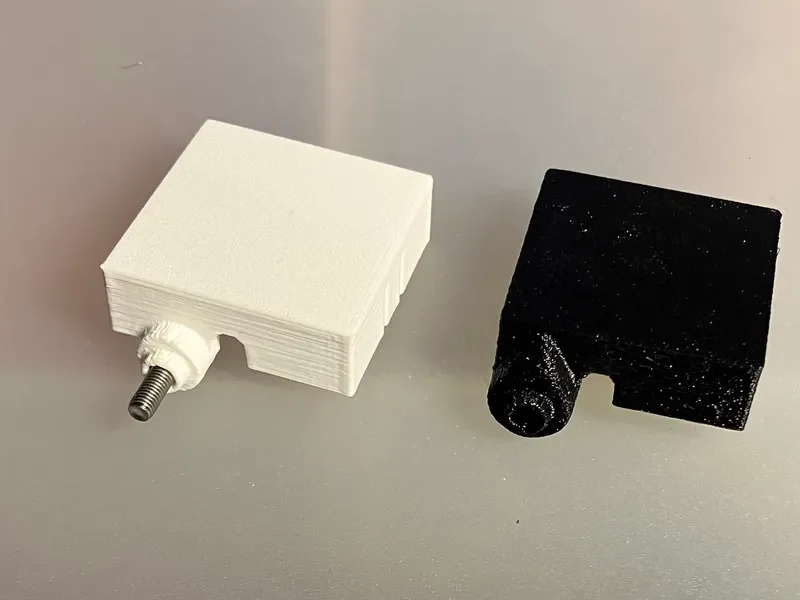

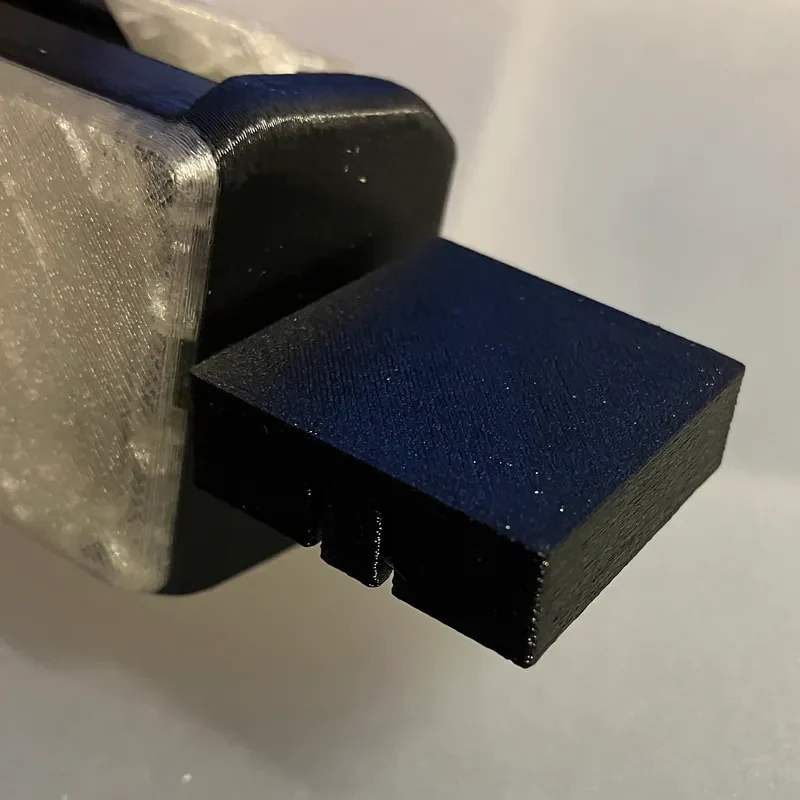

V2 черного цвета была напечат��на в нечетком режиме Prusaslicer, цифры были уменьшены примерно до 0,1-0,2… интересный вид.
