Сетчатое крепление для радиостойки........

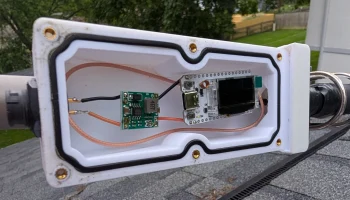

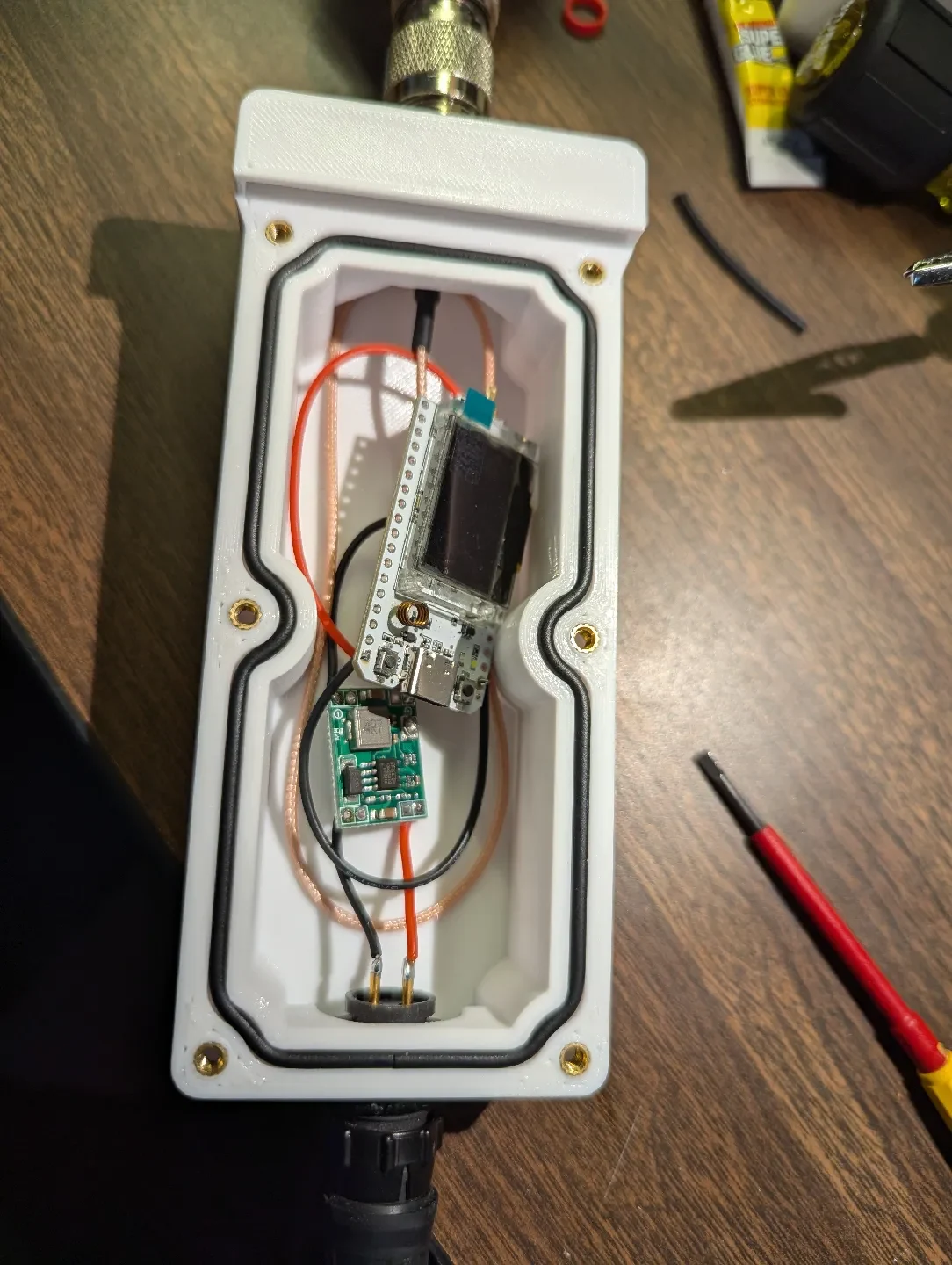

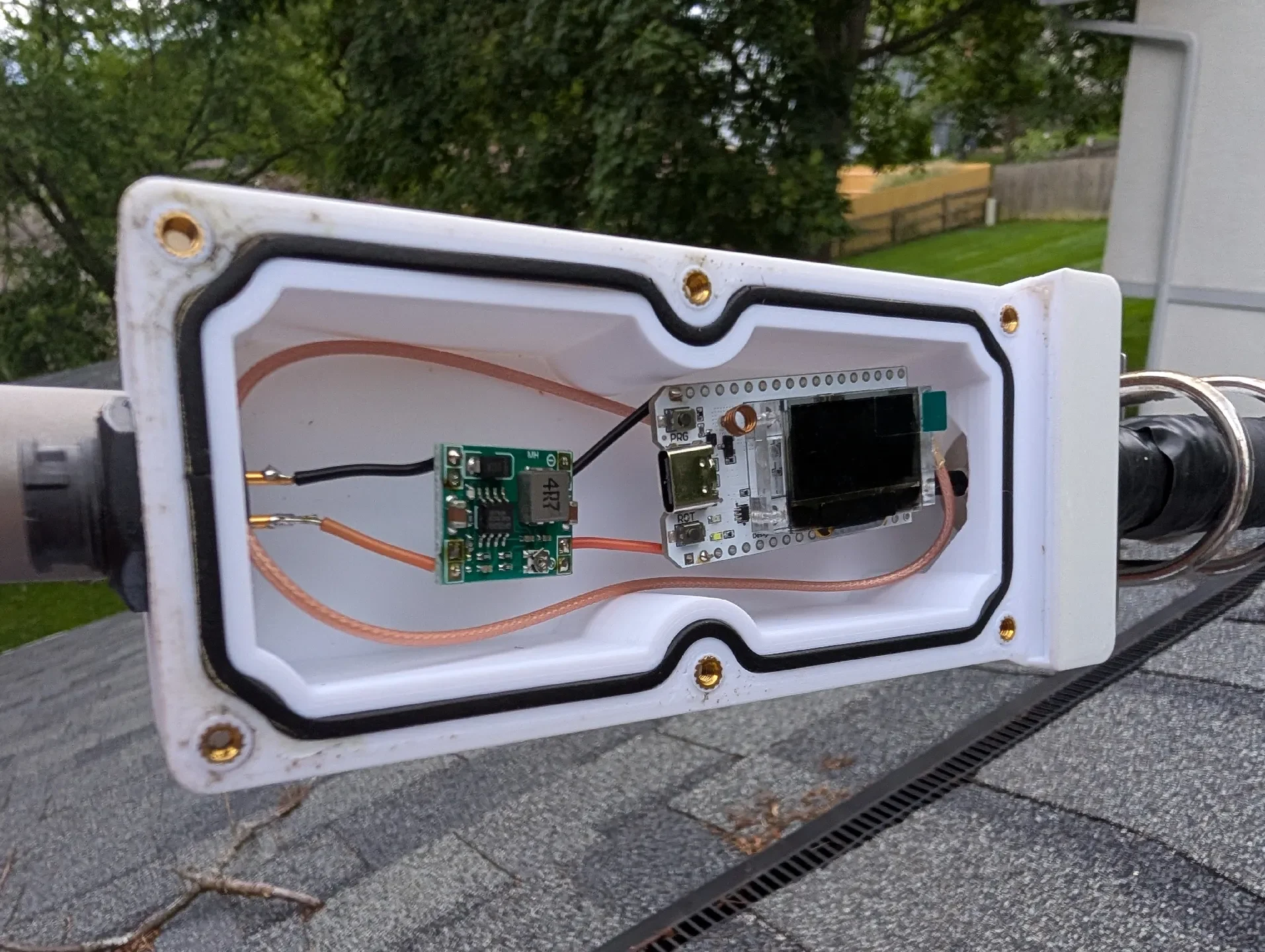

Это корпус, предназначенный для сетчатой ​​радиостанции, который включает в себя водонепроницаемую прокладку, перегородку с N-разъемом и водонепроницаемый разъем постоянного тока. Эта радиостанция рассчитана на питание 12 В постоянного тока от аккумулятора, расположенного на опоре или в помещении. Вы можете питать аккумулятор от зарядного устройства переменного тока или солнечной панели. Я использовал преобразователь постоянного тока для подачи напряжения 5 В на радио.

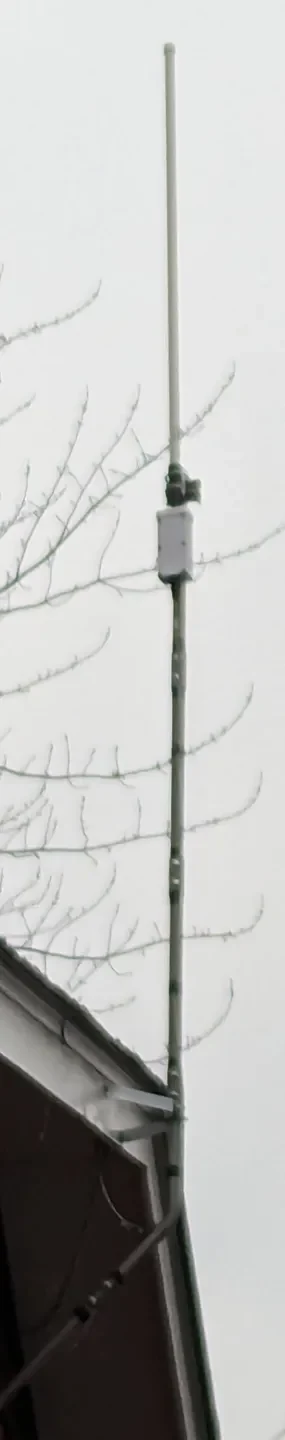

Корпус крепится к опоре с помощью переходного кронштейна в зависимости от диаметра опоры. Для этого также необходимо, чтобы ваша антенна имела прочное металлическое дно для закрепления U-образных болтов, см. список ниже. Кронштейн устанавливается между основанием антенны и монтажной стойкой. Здесь представлено несколько различных распорных кронштейнов или создайте свой собственный.

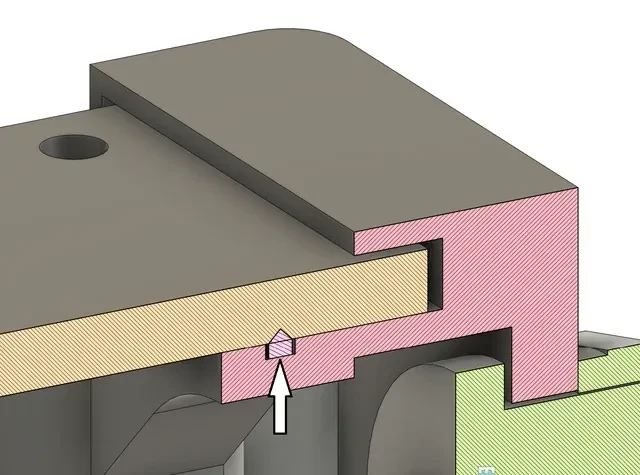

В нижней части корпуса намеренно оставлено отверстие для штифта, чтобы вода не скапливалась и давление не выравнивалось. Материал круглой прокладки используется для создания водонепроницаемого уплотнения. Корпус спроектирован таким образом, что верхний край крышки закрыт выступом, предотвращающим скопление воды на верхнем крае.

Я покрасил внешнюю часть корпуса прозрачным полиуретаном, чтобы обеспечить водонепроницаемость. Эта конструкция находится в эксплуатации уже более двух зим без каких-либо проблем с воздействием воды или солнца.

Печать из PETG, слоями 0,3 мм. Никакие опоры не требуются, но могут быть полезны для поддержки верхней части отверстий с обоих концов.

Части:

Разъем постоянного тока от Digikey.

Соответствующий разъем кабеля постоянного тока.

N переборка

Преобразователь постоянного тока в постоянный

Материал прокладки

Антенны:

3 дБ

6 дБи
