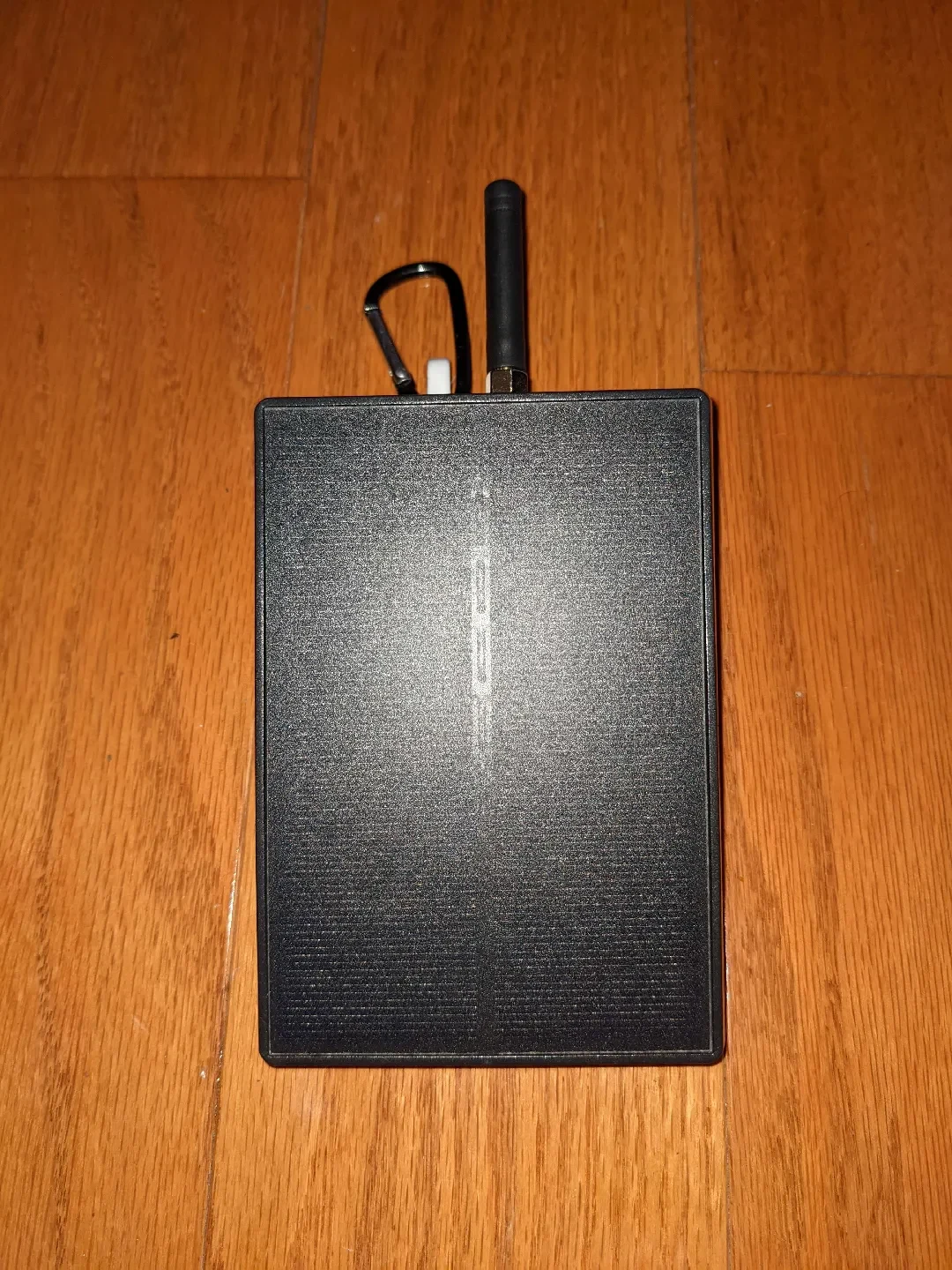

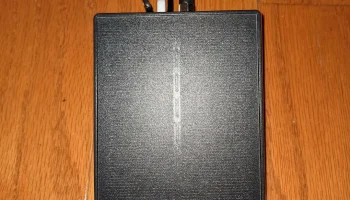

Сетчатый узел рюкзака Solar Breeze

Аппаратное обеспечение:

Обязательно:

— Стартовый комплект RAKwireless Mini Meshtastic US915 RAK19003 (или RAK19001): https://store.rokland.com/products/rakwireless-mini-meshtastic-starter-kit-us915-rak19003-4631-sku-115093

— Солнечный садовый светильник Harbour Breeze: https://www.lowes.com/pd/Harbor-Breeze-1-Watt-Black/5015598033

— Разъемы для батарей JST 2,0 мм: https://www.amazon.com/dp/B0F6T5K1CW

— сверло 1/4 дюйма

Необязательно:

— Модуль определения местоположения GNSS RAK Wireless RAK12500 GNSS: https://store.rokland.com/products/rak-wireless-rak12500-gnss-gps-location-module-u-blox-zoe-m8q

3D-печатные изделия:

Зажим для рюкзака: ТПУ

Инструкции по сборке:

Разобрать:

— Открутите 4 винта на задней части фонаря.

— Отпаять (или перерезать) провода, идущие к лампочке.

— Отвинтите пластиковое соединение Хирта (винт с накатанной головкой, соединяющий солнечную панель с фонарем). Не потеряйте гайку или винт с накатанной головкой, которые мы воспользуемся позже.

— Протяните провода, идущие к свету, через пластиковый корпус корпуса солнечной панели. Световая секция должна быть полностью отделена от секции солнечных батарей.

Измените регистр:

— Сверлом диаметром 1/4 дюйма просверлите центральный пластиковый корпус рядом с шарниром Хирта.

— Отверстие диаметром 1/4 дюйма в мертвой середине — это то, к чему вы стремитесь. Вероятно, вы немного пропустите мертвую точку. После первой попытки сверления установите адаптер SMA всухую. Чтобы исправить это, вставьте сверло в отверстие пластикового корпуса, запустите сверло и приложите давление, чтобы отцентрировать желаемое место.

— IPEX-SMA плотно прилегает, поэтому с первой попытки убедитесь, что он находится как можно ближе к мертвой точке.

Доказательство погоды:

— Силиконовым клеем или горячим клеем (если это единственное, что у вас есть) полость, где проходили провода к свету.

— Силиконовый клей или горячий клей силиконовой крышки переключателя к пластиковому корпусу.

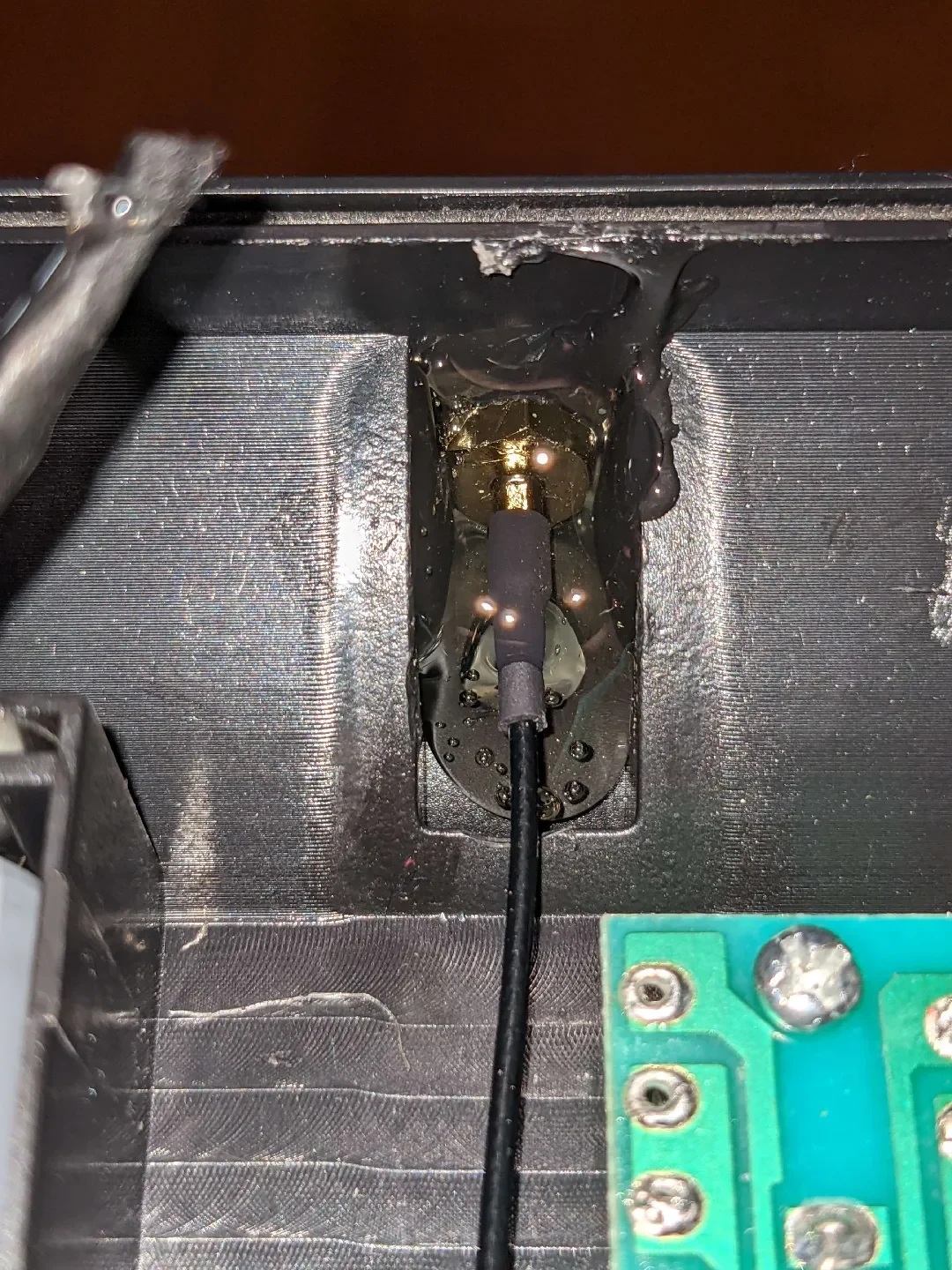

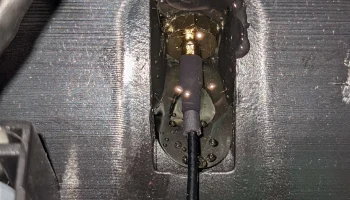

— ПОСЛЕ вставки адаптера IPEX-SMA в новое отверстие прикрепите антенну и затяните ее. При затягивании переходник IPEX-SMA выровняется по отношению к пластиковому корпусу.

— Затем приклейте переходник IPEX-SMA к пластиковому корпусу силиконовым клеем или горячим клеем.

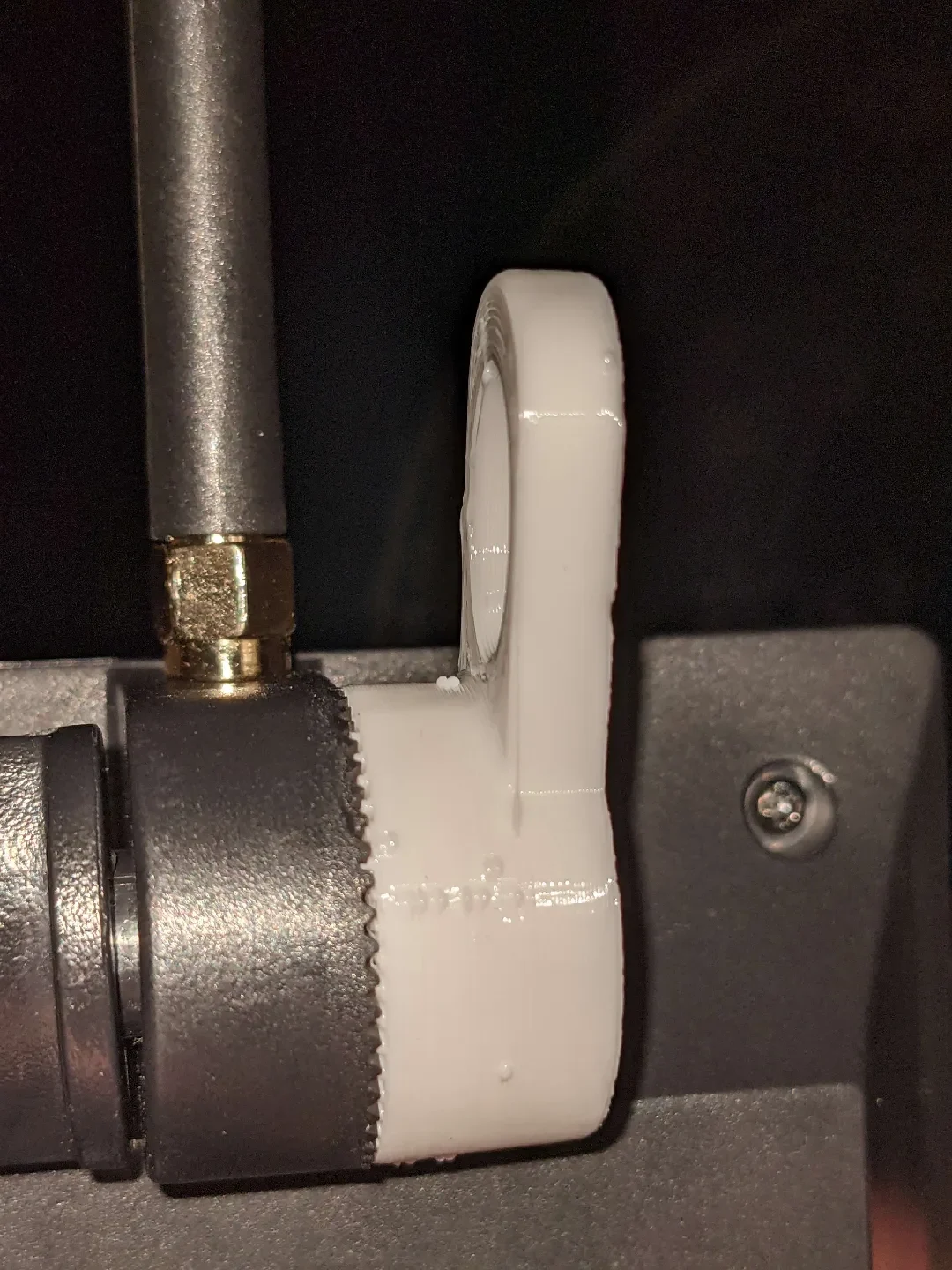

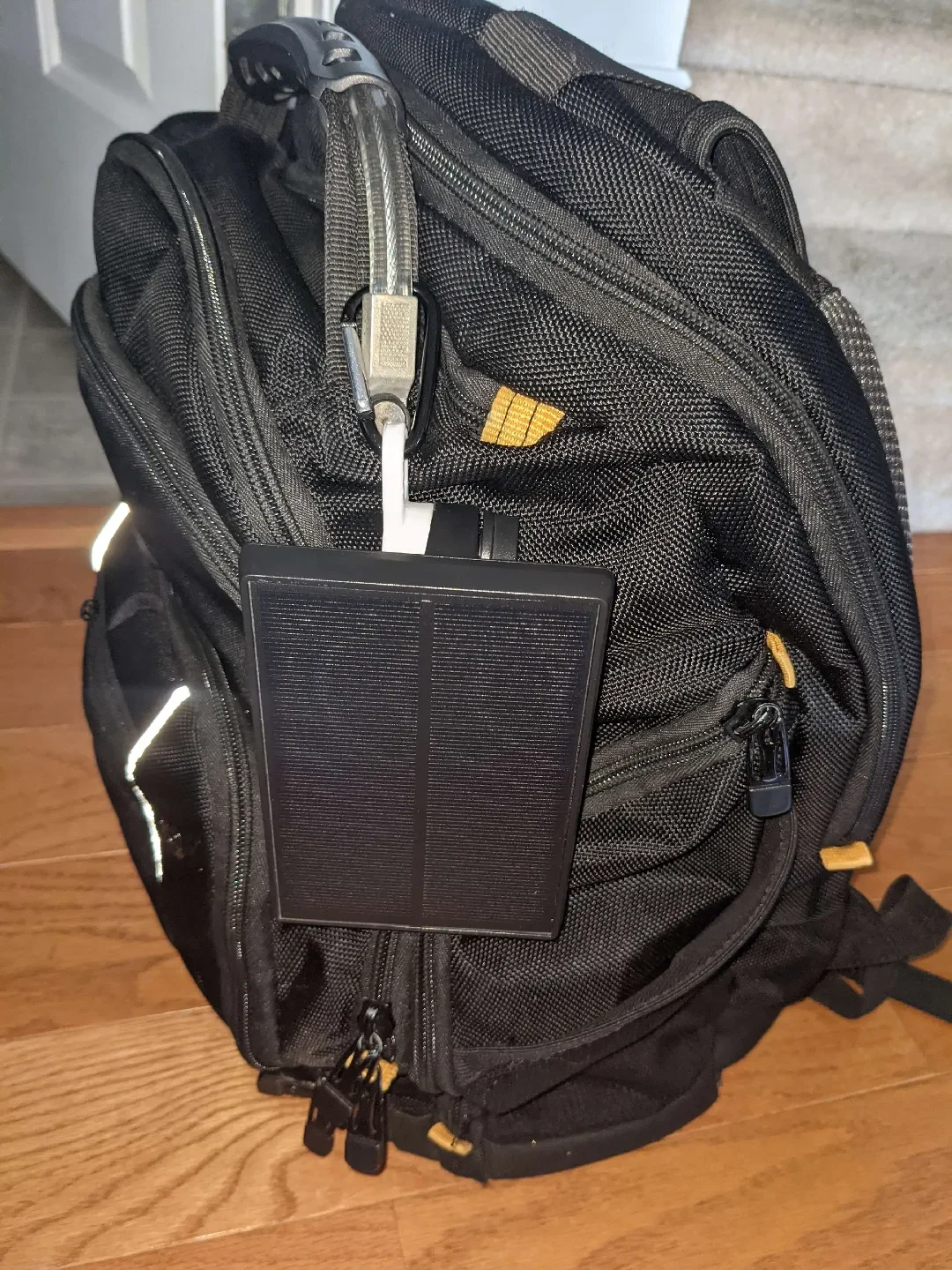

Зажим для рюкзака:

— Распечатайте карабинный зажим из ТПУ. ТПУ химически устойчив и достаточно гибок, чтобы его можно было использовать в качестве узла рюкзака.

— Большинство отпечатков из ТПУ спроектированы так, чтобы быть гибкими по всему отпечатку, а этот — нет.

— Я рекомендую вам печатать с заполнением 75% и 6 стенками, чтобы он был достаточно прочным, чтобы противостоять любому нежелательному изгибу, и в то же время достаточно жестким, чтобы сохранять форму и удерживать гайку без соскальзывания.

Подсоедините разъем аккумулятора:

— УДАЛИТЕ 18650 из аккумуляторного отсека.

— Припаяйте разъем батареи JST диаметром 2,0 мм к клеммам держателя батареи.

— Подсоедините разъем JST к разъему аккумулятора RAK.

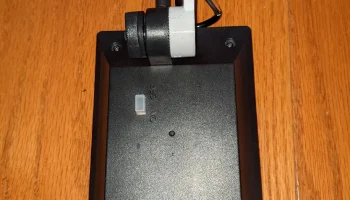

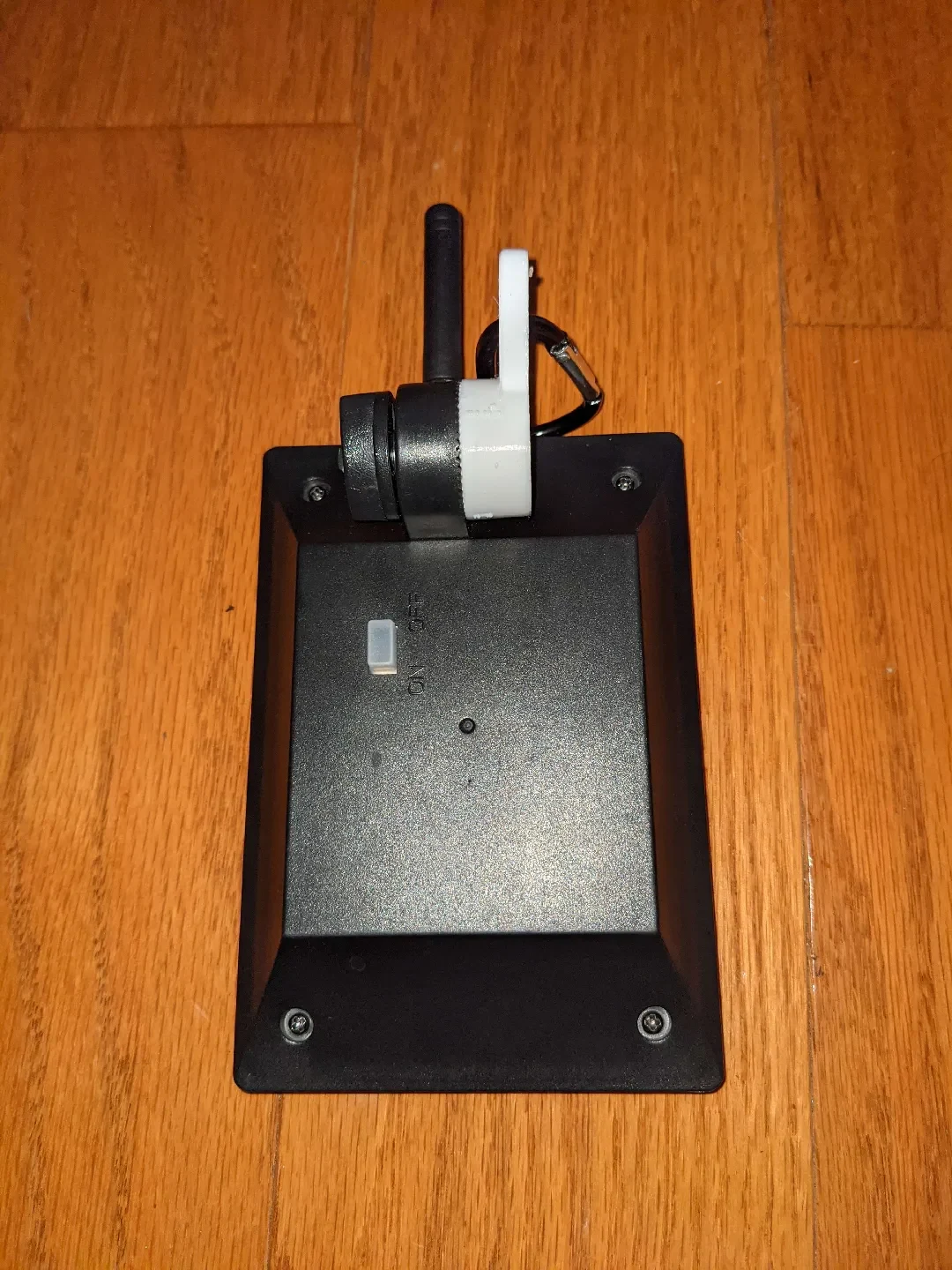

Окончательная сборка:

— Если у вас есть GPS-антенна, приклейте ее двусторонней лентой или приклейте горячим клеем.

— Упакуйте все в кузов.

— Вверните 4 винта, чтобы закрыть контейнер.
