Магнитные зарядные чехлы в стиле док-станции для Wio Trac..

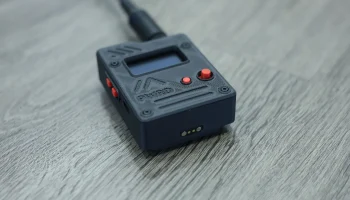

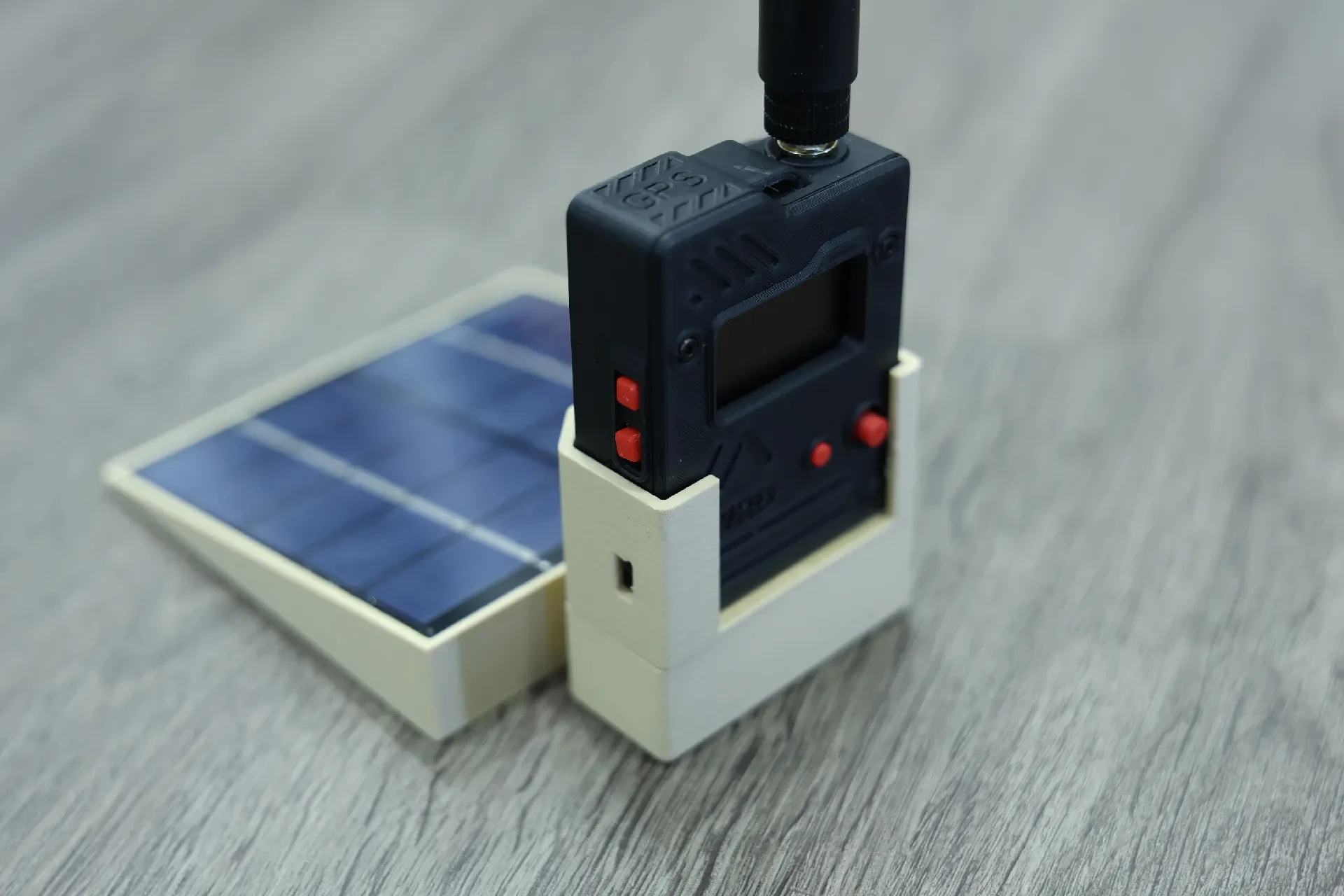

Этот дизайн представляет собой ремикс официального чехла Wio Tracker, дополненный двухконтактным магнитным разъемом, встроенным в нижнюю часть, а также специальной док-станцией для солнечной зарядки. Благодаря этим дополнениям устройство может работать полностью автономно — розетка не требуется.

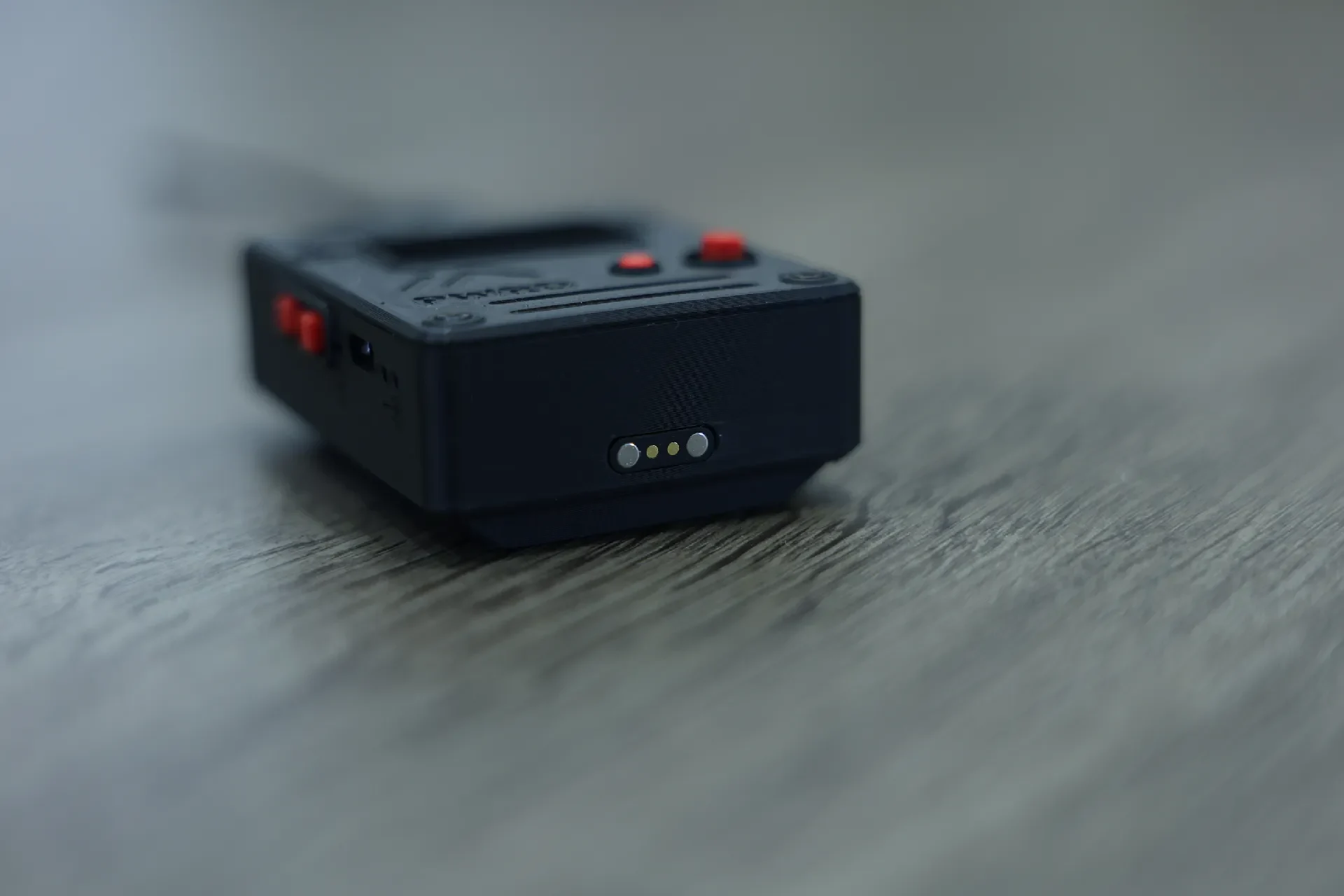

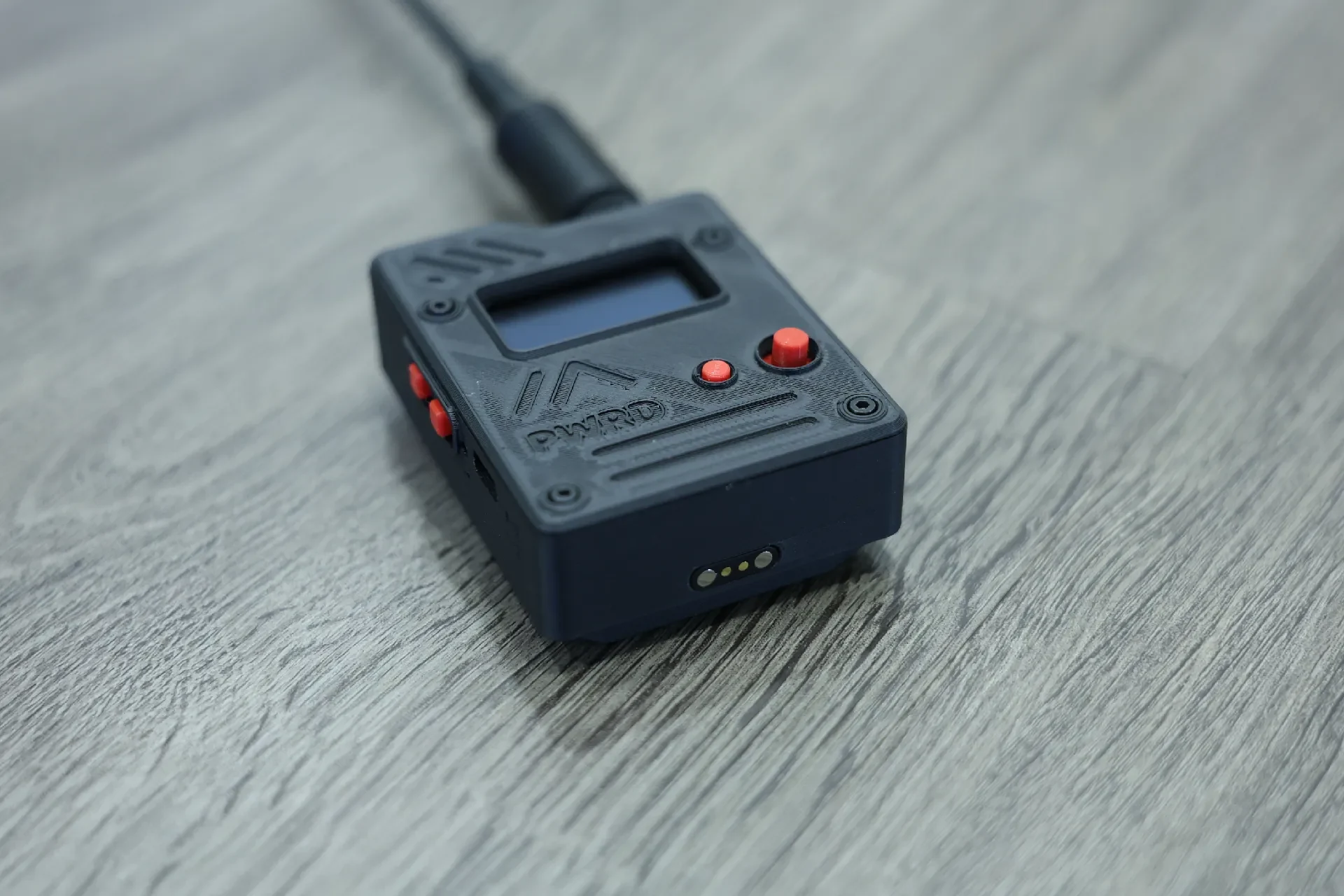

Магнитный разъем следует приклеить на место, чтобы предотвратить его случайное вдавливание внутрь. Рекомендуется устанавливать версию без штифтов непосредственно в корпус трекера, следя за тем, чтобы штифты не выступали сбоку. Затем разъем можно подключить к внутреннему входу солнечной батареи на главной плате.

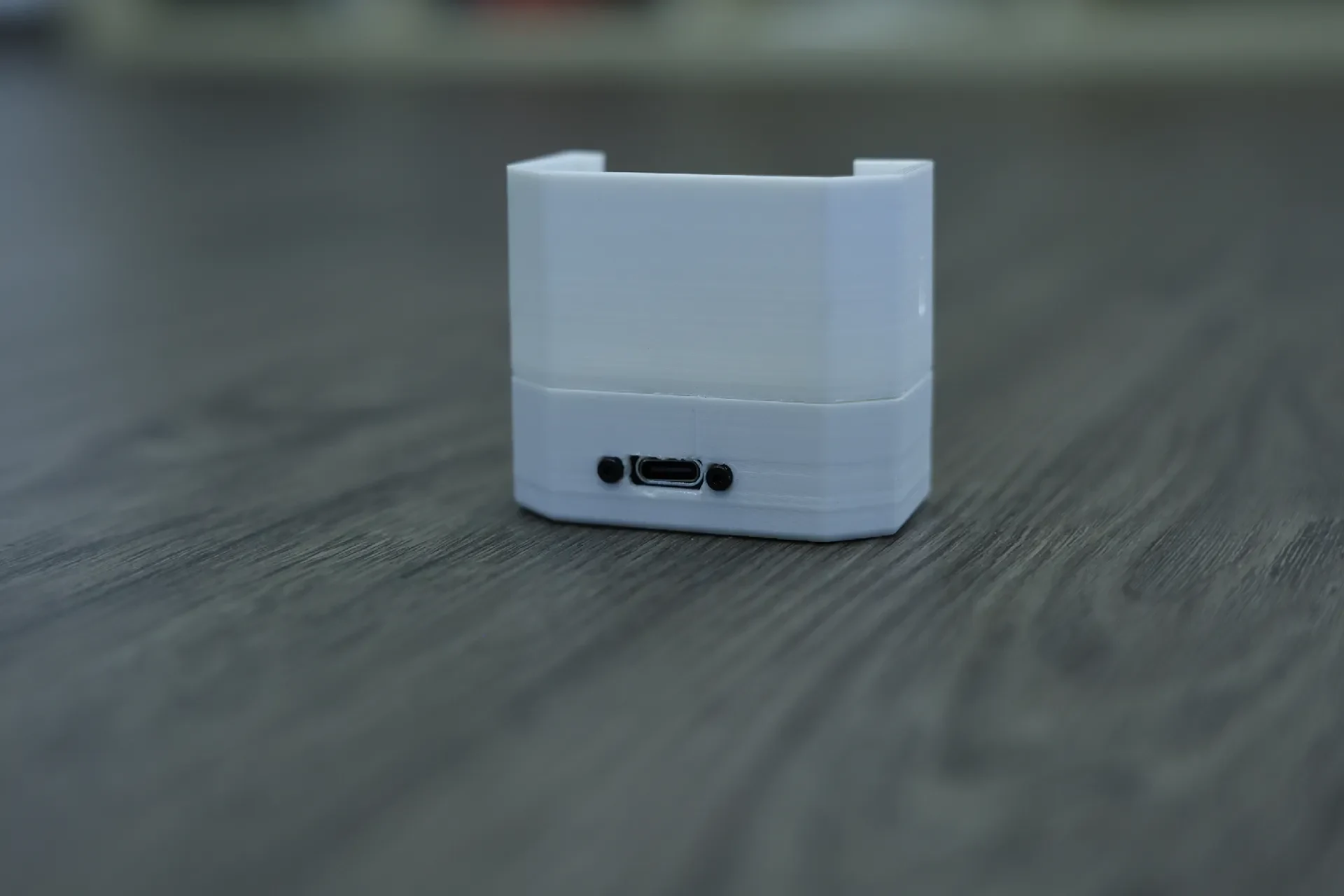

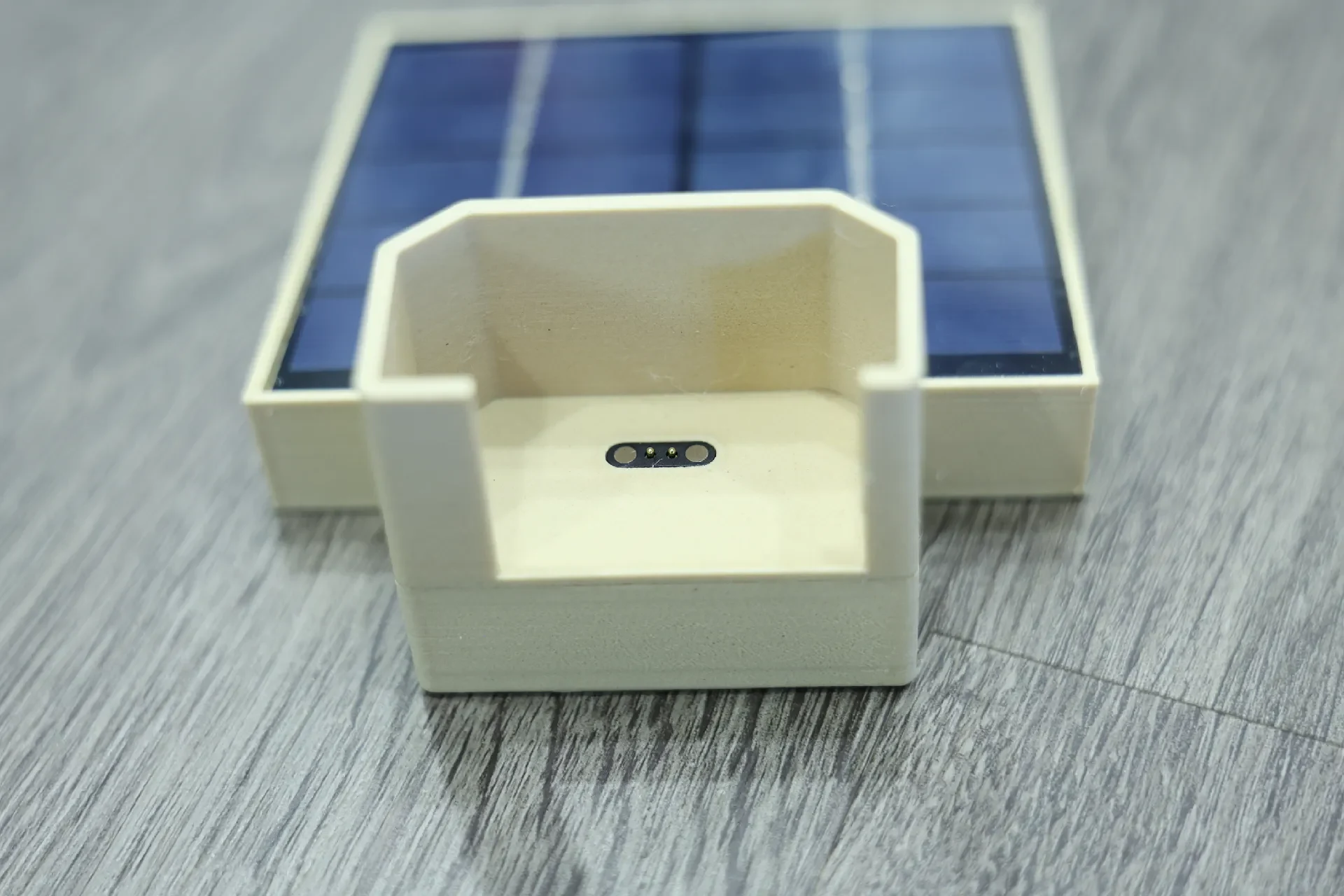

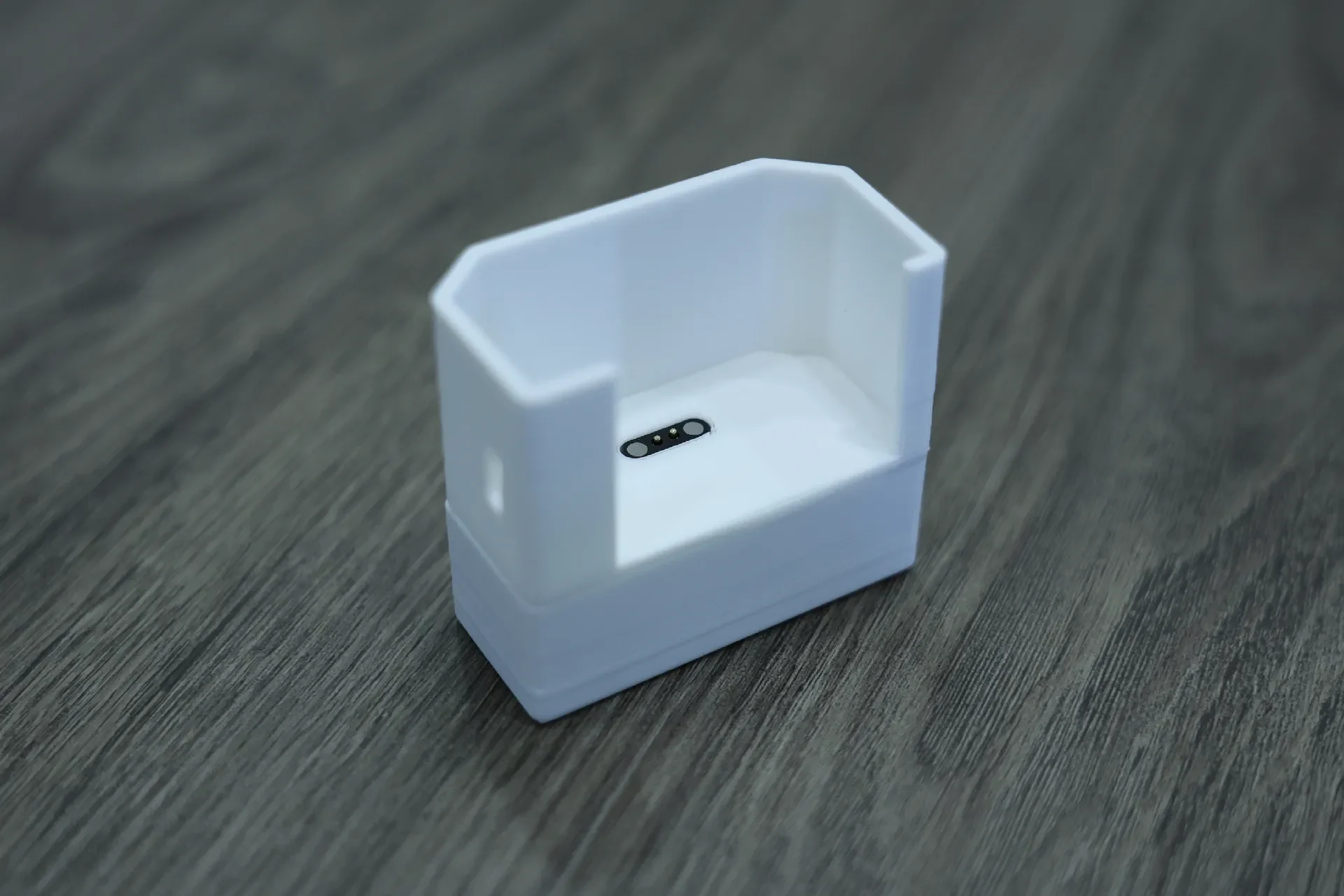

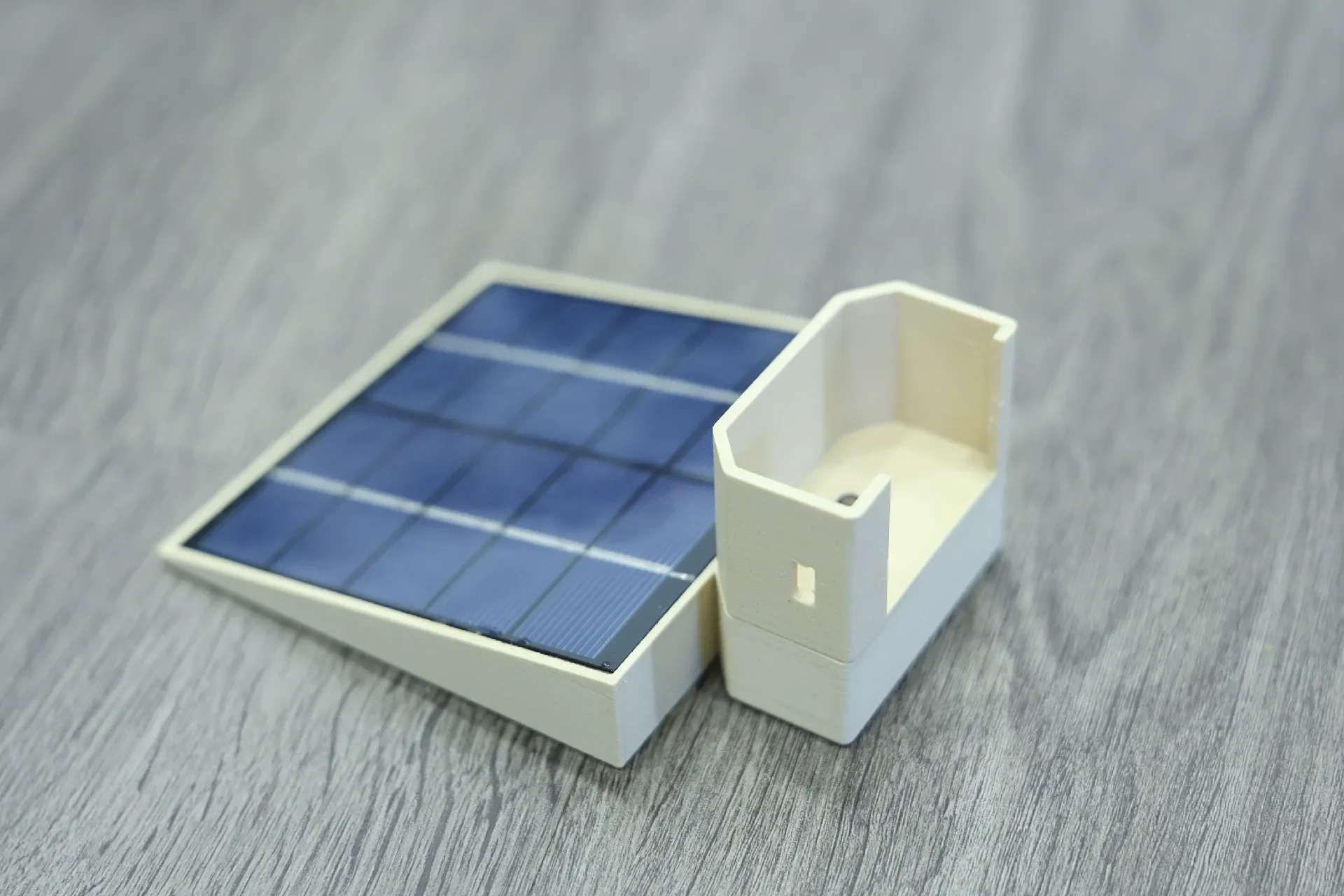

Для док-станции в настоящее время существует два варианта конфигурации: версия USB и версия с солнечной батареей. Чтобы собрать любой из них, распечатайте компонент «Top» и соедините его с «Bottom_USB_back» или «Bottom_Solar». Вариант с солнечной батареей рассчитан на солнечную панель размером 100 × 100 мм, 5 В / 3 Вт, которая обеспечивает достаточную мощность для Wio Tracker. Если вы выбрали версию USB, вы можете использовать эти разъемы USB. Убедитесь, что вы приобрели 6-контактную версию, поскольку они оснащены понижающими резисторами CC1 и CC2 7,5 кОм, которые сообщают зарядному устройству USB о необходимости выдачи мощности. Подключите панель или USB-разъем к магнитному разъему в противоположной половине корпуса, соблюдая правильную полярность.

Чтобы закрепить док-станцию, вставьте четыре вставки с резьбой М3 в соответствующие отверстия в верхней части. В данной конструкции использованы вставки «Ruthex M3s».
