Дело о нулевом клевете

Это простой случай для Nibble Zero. Он имеет соответствующие требованиям крышки для 6 боковых кнопок, а также переключателей загрузки и сброса. Предусмотрен вырез под антенну, а также боковой GPIO для подключения флиппера. Он был разработан в SOLVESPACE, и файлы дизайна предоставляются для легкой модификации.

Примечания к печати. ​​Эта модель была разработана для печати с высотой слоя 0,2 мм. При увеличении высоты слоя для более быстрой печати имейте в виду, что верхняя часть боковых кнопок может касаться корпуса, и перед использованием их необходимо освободить. Для печати корпуса или крышки не требуются опоры, но их можно использовать для предотвращения провисания верхней части слота GPIO. Из-за расположения совместимых кнопок сбоку я бы также советовал не использовать материалы с плохой адгезией слоев (например, PLA Matte, PLA Silk), поскольку это повышает вероятность поломки кнопок.

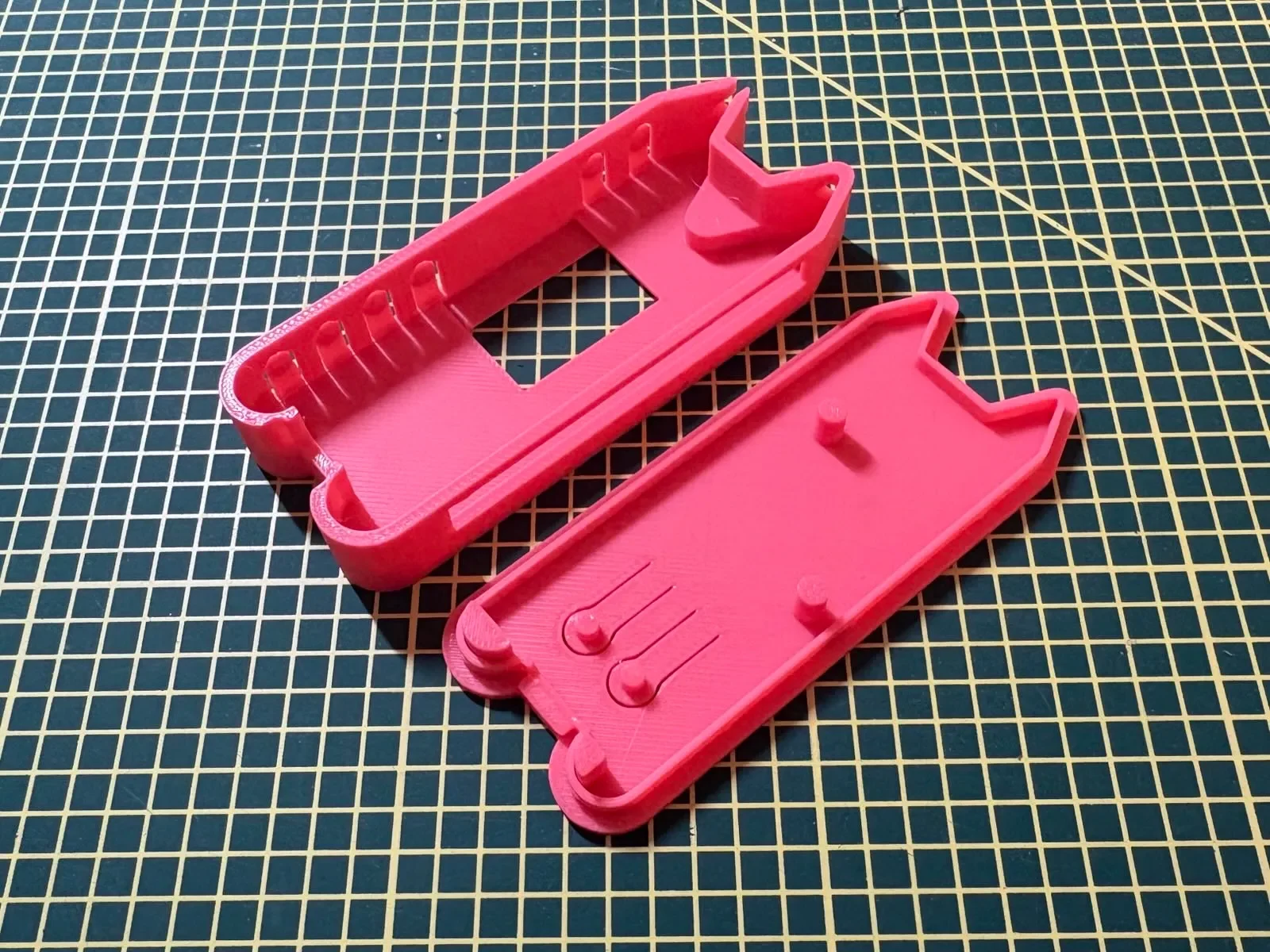

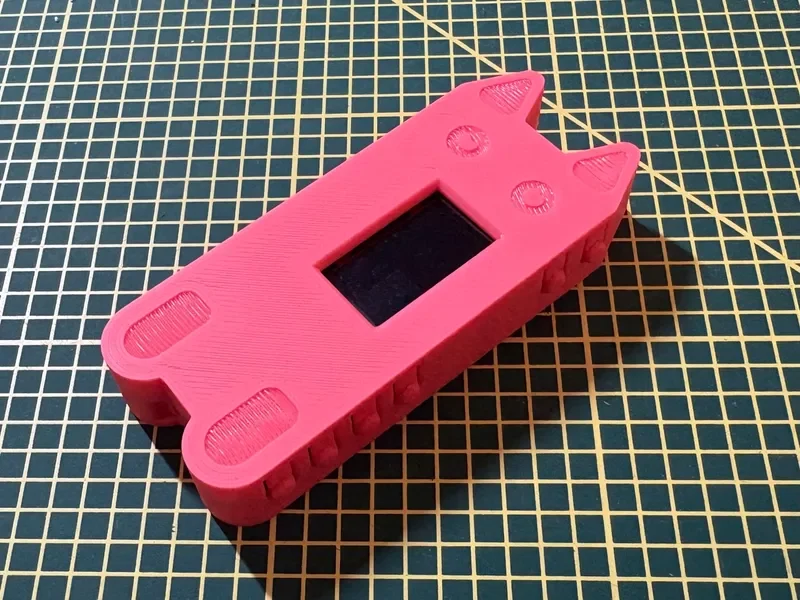

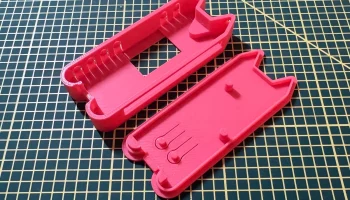

Установка: Распечатайте модели крышки и корпуса. Направьте Nibble Zero экраном к вырезу в нижней части корпуса и убедитесь, что выступы печатной платы совмещены с корпусом. Вставьте Nibble Zero, убедившись, что он полностью вставлен в корпус. При установке с прикрепленными разъемами наклоните Nibble, чтобы сначала вставить разъемы в слот, а затем нажмите на противоположную сторону, чтобы установить его. Наконец, поместите крышку сверху, прижав ее на место так, чтобы она находилась на одном уровне с корпусом.

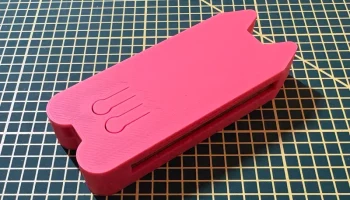

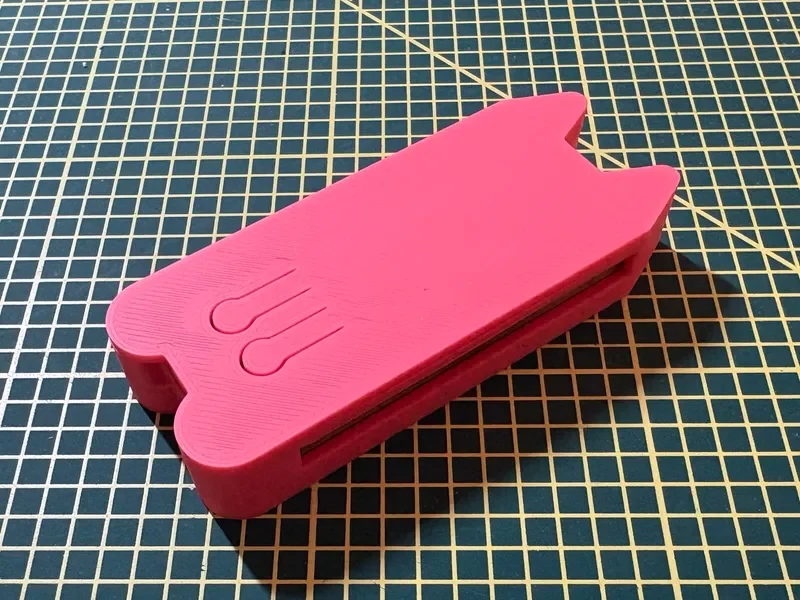

Примечание. Крышка выполнена съемной. В зависимости от допусков принтера крышка может быть плотнее или слабее. При длительной сборке я рекомендую использовать ваш любимый клей, чтобы надежно прикрепить крышку к корпусу.
