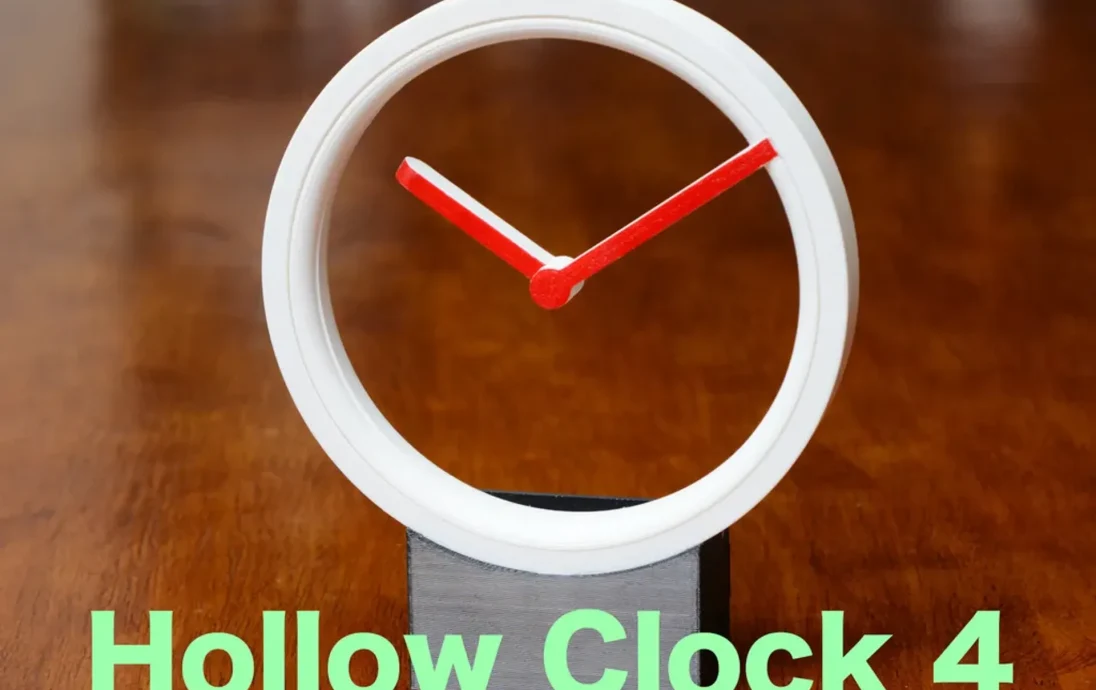

Полые часы 4

3 июня 2024 г.: выпущена игра New Hollow Clock V!

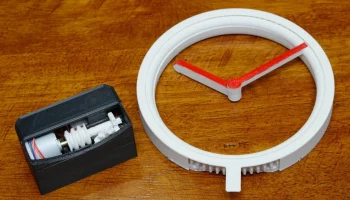

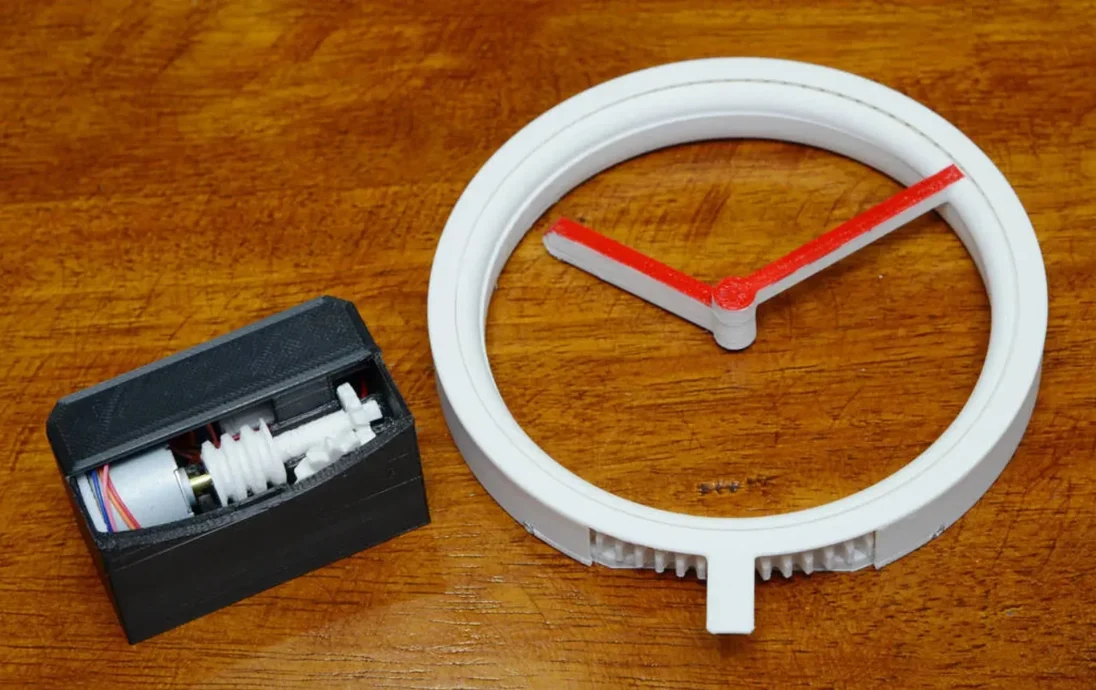

Выпущена новая версия Hollow Clock. В отличие от предыдущей версии (Hollow Clock 3), угол часовой стрелки регулируется не механически, а магнитно.

Вам нужно
Три неодимовых (неодимовых) магнита размером 8х3 мм.

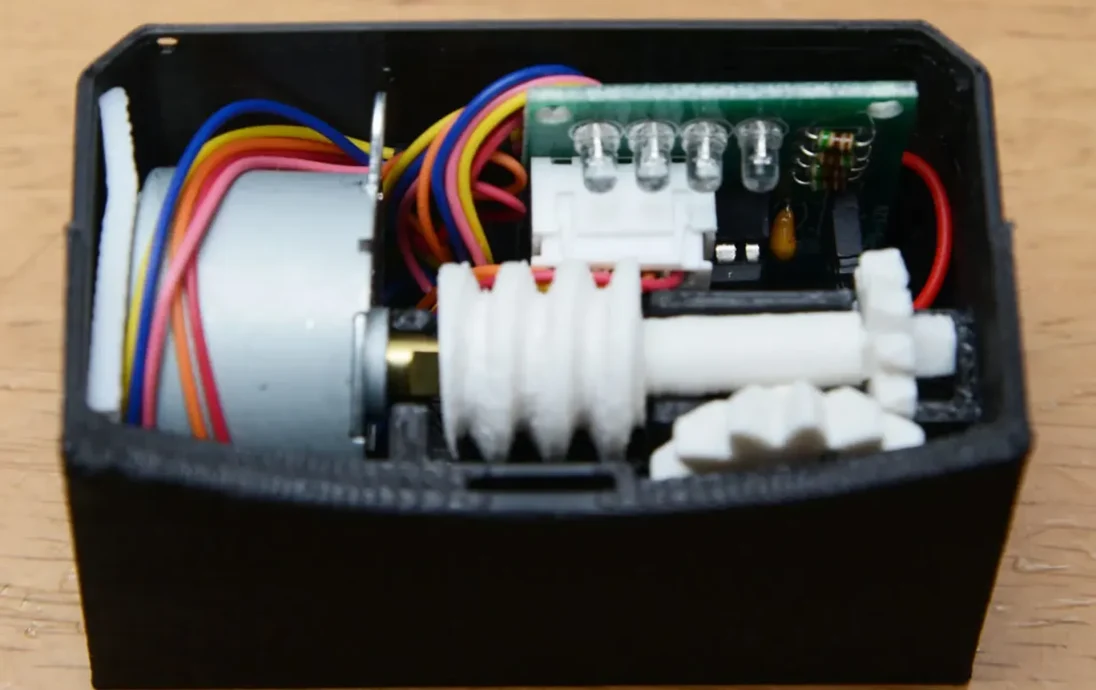

Шаговый двигатель 28BYJ-48 и его плата драйвера
Ардуино нано
Саморезы 2 мм (короткие: 5, длинные: 1)
Печать
Распечатайте все части с прилагаемой позой. Никакой поддержки не требуется.
Выберите Case-side-hole.stl или Case-rear-hole.stl. Первый предназначен для размещения всех схем, включая Arduino nano и плату драйвера. Пожалуйста, используйте последний, если вы хотите использовать другие типы микроконтроллеров вне тактовой базы.
Сборка
Хорошо удалите с деталей мусор и капли, чтобы обеспечить плавное вращение.
Перед сборкой убедитесь, что все оси вращаются плавно.
Коды
Пожалуйста, проверьте вашу схему и двигатель с помощью Stepper-test.ino.
Затем прошейте Hollow4.ino для фактического использования в качестве часов.

Если зацепление двух конических шестерен слишком слабое, используйте шайбу 1.stl и шайбу 2.stl, чтобы увеличить зазор.

Если квадратный вал червячной передачи слишком свободен с квадратным отверстием конической шестерни, используйте bevel-gear-small-hole.stl. (версия с нулевым зазором)

Добавлен «часовая стрелка-5mm-shorter.stl». Сила притяжения относительно слаба, но в моем случае все еще работает. Пожалуйста, попробуйте!

Деревянная версия

Деревянный вариант, изготовленный на фрезерном станке с ЧПУ. Модель немного изменена (увеличена толщина внешнего корпуса), но суть та же.
