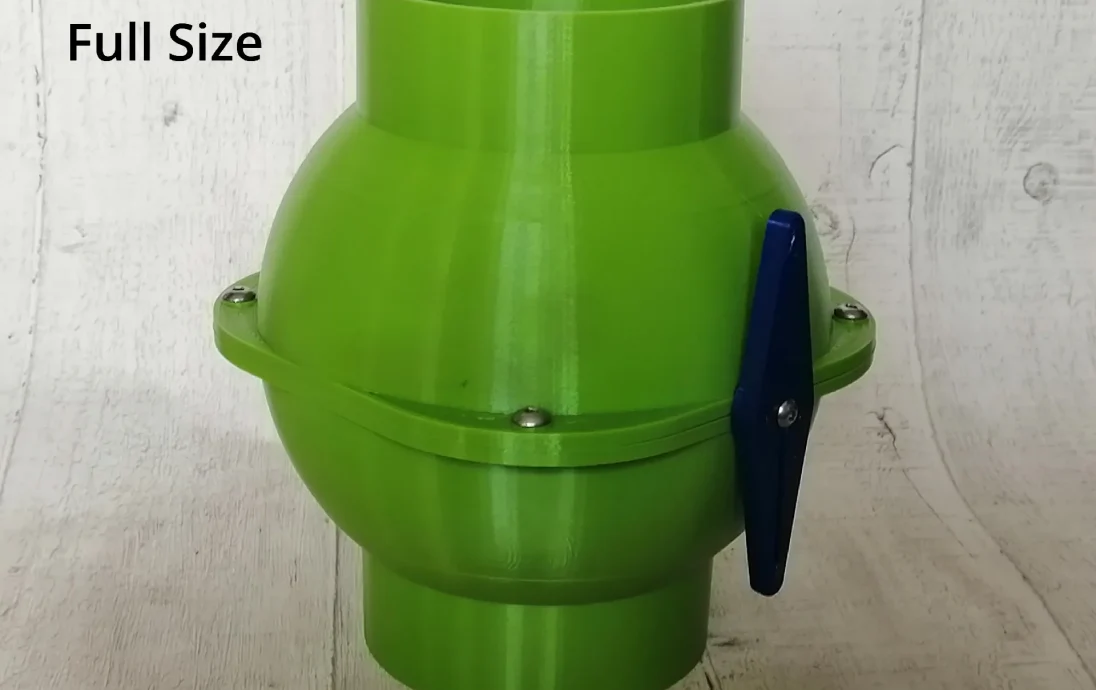

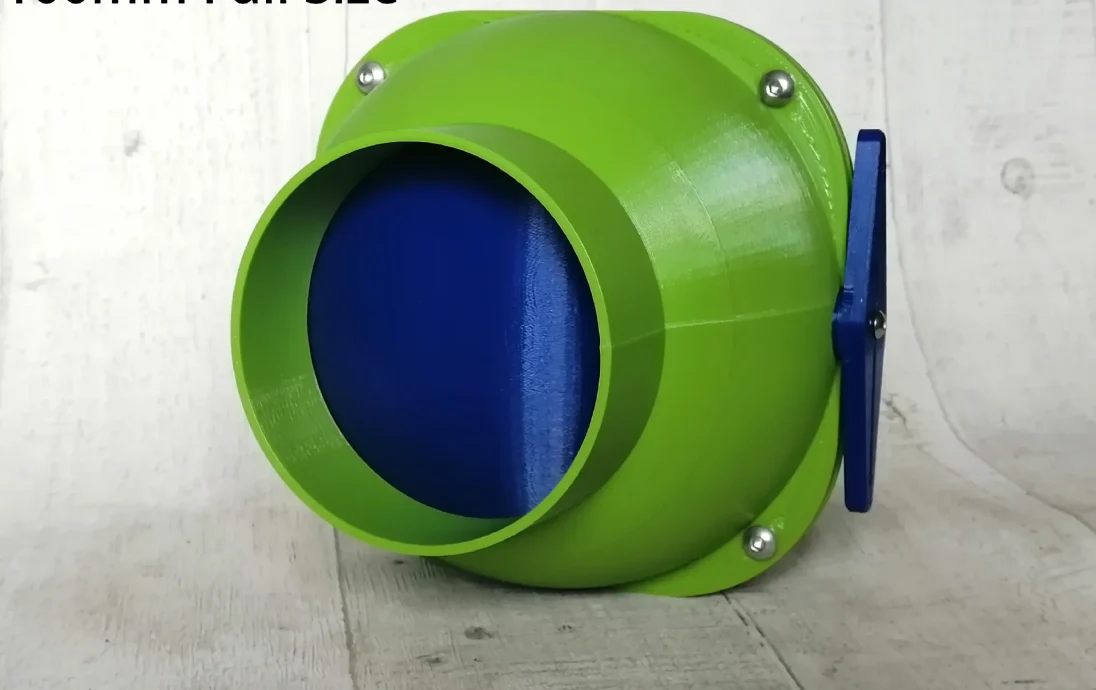

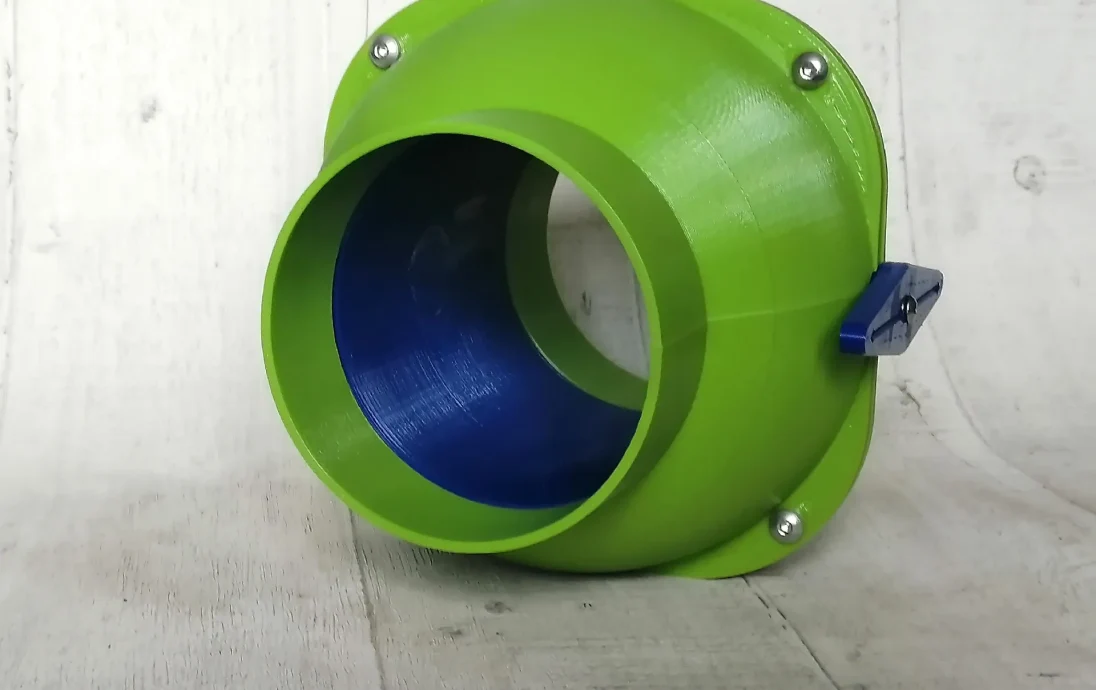

Укороченный и полноразмерный шаровой клапан 100 мм / 4 дюйма, незасоряющийся противовзрывной затвор для сети пылеудаления мастерской

*************************************************************************************************

Посмотрите это видео на YouTube, снятое Нильсом Расмуссоном (https://www.thingiverse.com/the3dprintingzone/designs), чтобы сравнить производительность этих взрывных ворот с другими коммерчески доступными конструкциями https://www.youtube.com/watch?v=epJ929kZzc4&t=8s&ab_channel=LRN2DIY

*************************************************************************************************

Обновление 18 мая 26 г.

Я объединил файлы для укороченных 100-миллиметровых и полноразмерных противовзрывных ворот с шаровым клапаном в одну публикацию, чтобы упростить сравнение, выбор и обслуживание файлов. Также...

Я перерисовал подшипник рычага и корпус, включив в него метки совмещения, которые проясняют, когда шаровой клапан будет совмещен с направлением потока (некоторые люди отметили, что их сбивает с толку то, как ориентировать подшипник рычага — надеюсь, это прояснит ситуацию). Для этого на обновленном вращателе и стрелке на обновленном подшипнике рычага есть стрелки, которые должны указывать друг на друга. Исходные файлы без меток выравнивания по-прежнему доступны в списке.

Все файлы для печати существуют как в формате STEP, так и в формате STL — вам нужно загрузить только один тип файла.

В настоящее время Orcaslicer, скорее всего, выдаст предупреждение о том, что ротатор имеет плавающие области. Это не так, и если вы проигнорируете предупреждение, оно будет напечатано нормально!

Обновление 09июня24

У меня было несколько запросов на чертежи этой конструкции, поэтому вот ссылка:

https://cad.onshape.com/documents/5425e358a4e266ea950b034e/w/fb495421e309359b37 4e4475/e/4d9c2eb1d22e551f1167f7ed?renderMode=0&uiState=6294a1822d6a8c78dfc0f938

Обновление от 16 апреля 22 г.

Рычаг может быть трудно удерживать, чтобы открыть и закрыть противовзрывную заслонку, поэтому я разработал пару альтернатив, которые имеют выступы, облегчающие их работу. Одним из последствий является то, что их необходимо печатать с опорой под выемку квадратного привода. Рычаг со стрелками сохраняет концепцию стрелки, обозначающей поток воздуха.

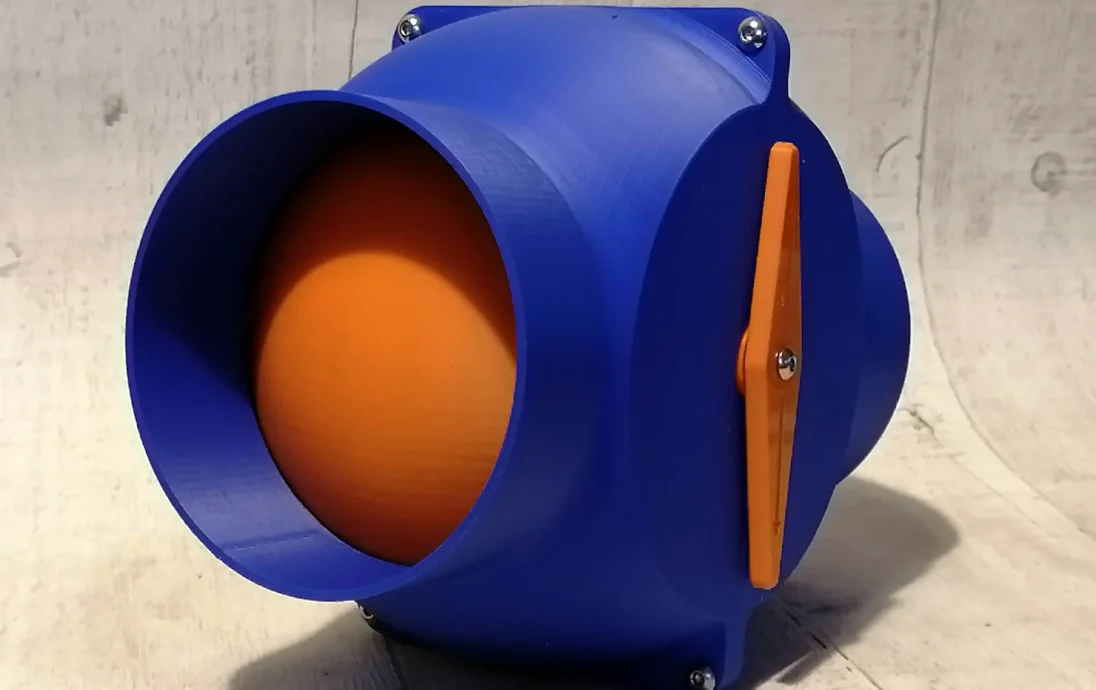

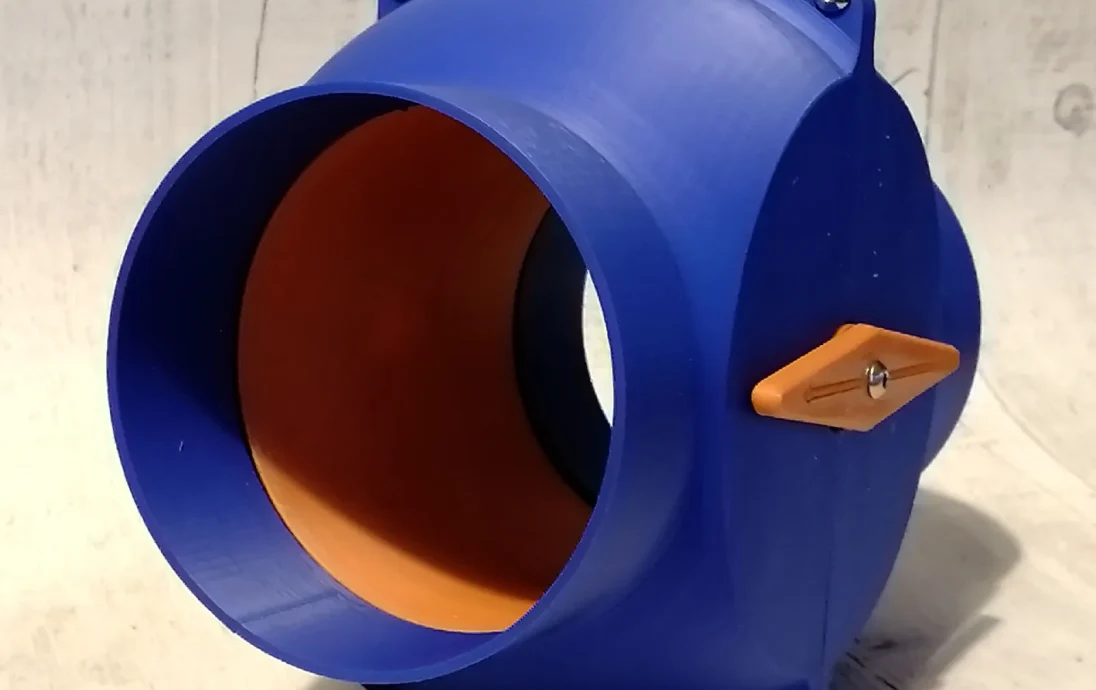

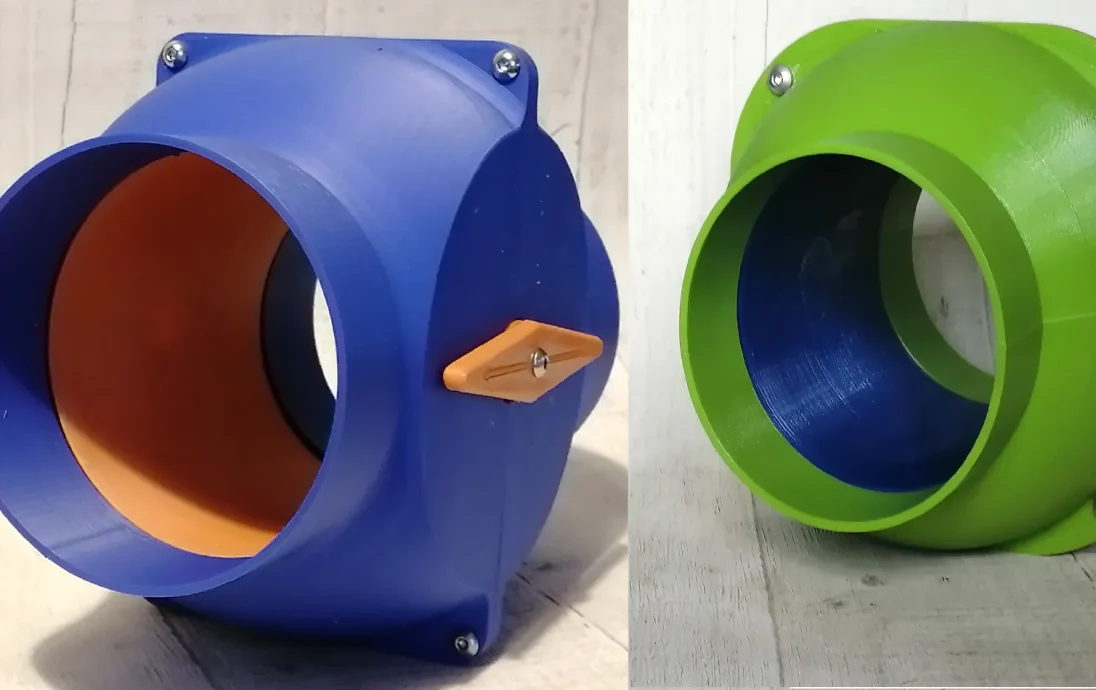

Моя 100-миллиметровая заслонка с шаровым клапаном (принт 137794) работает хорошо, но она большая! Этот редизайн призван сохранить функциональность, но сделать его немного более компактным.

Для этого по-прежнему подходят гибкие трубки диаметром 100 мм.

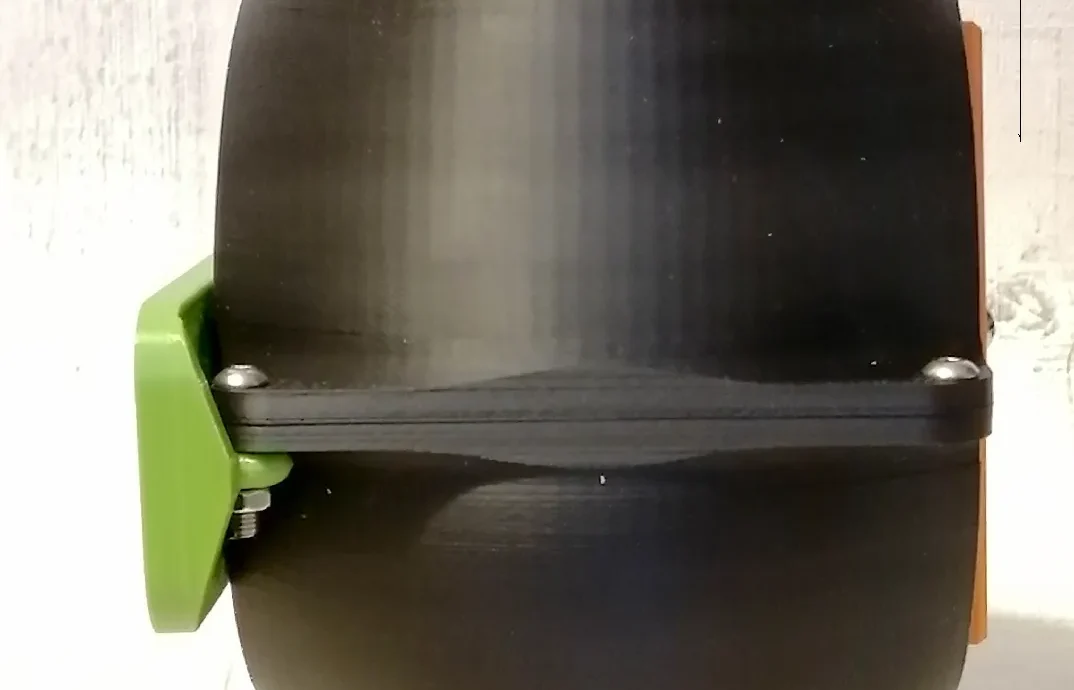

В дополнение к печатной нити вам понадобятся 4 коротких установочных винта M4, чтобы скрепить две половины корпуса вместе, и еще один винт M4 x 8 мм с шестигранной гайкой M4, чтобы закрепить рычаг на его подшипнике (я использовал винты с головкой под торцевой ключ M4 x 8 мм). Если вы хотите использовать кронштейн для крепления взрывозащитных ворот к стене, вам необходимо заменить два винта M4 x 8 мм на M4 x 18 мм (или длиннее) и пару шестигранных гаек M4. Отверстия в корпусе/корпусе, возможно, придется просверлить подходящим сверлом — 4 мм на одной половине корпуса и 3,3 мм (под резьбу под М4) на другой.

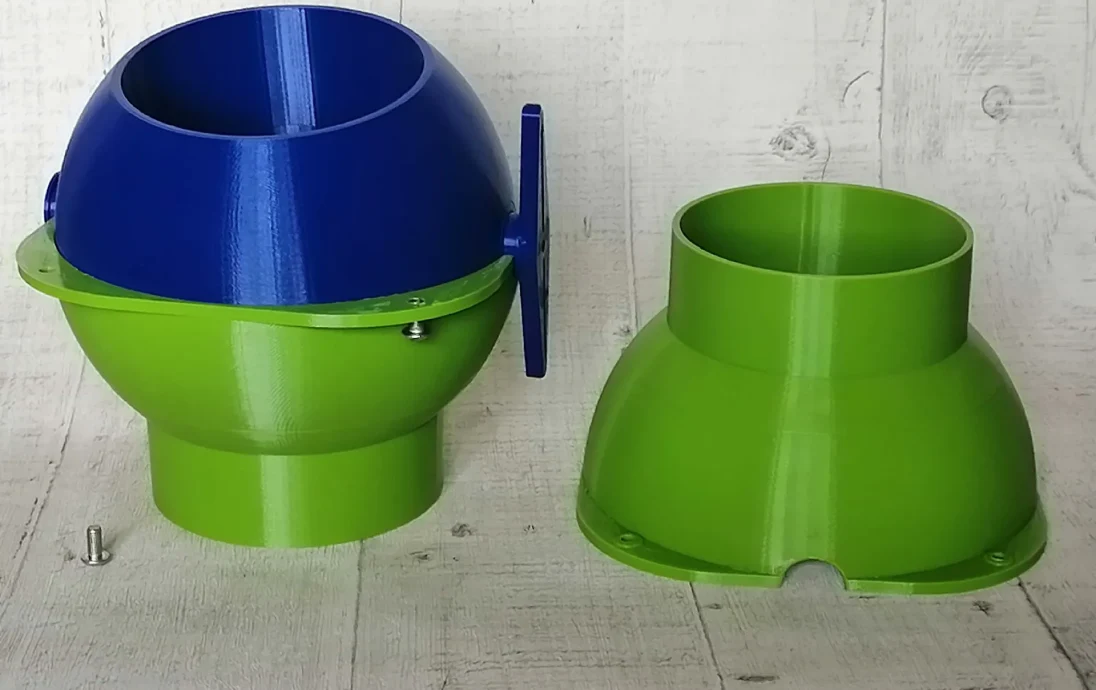

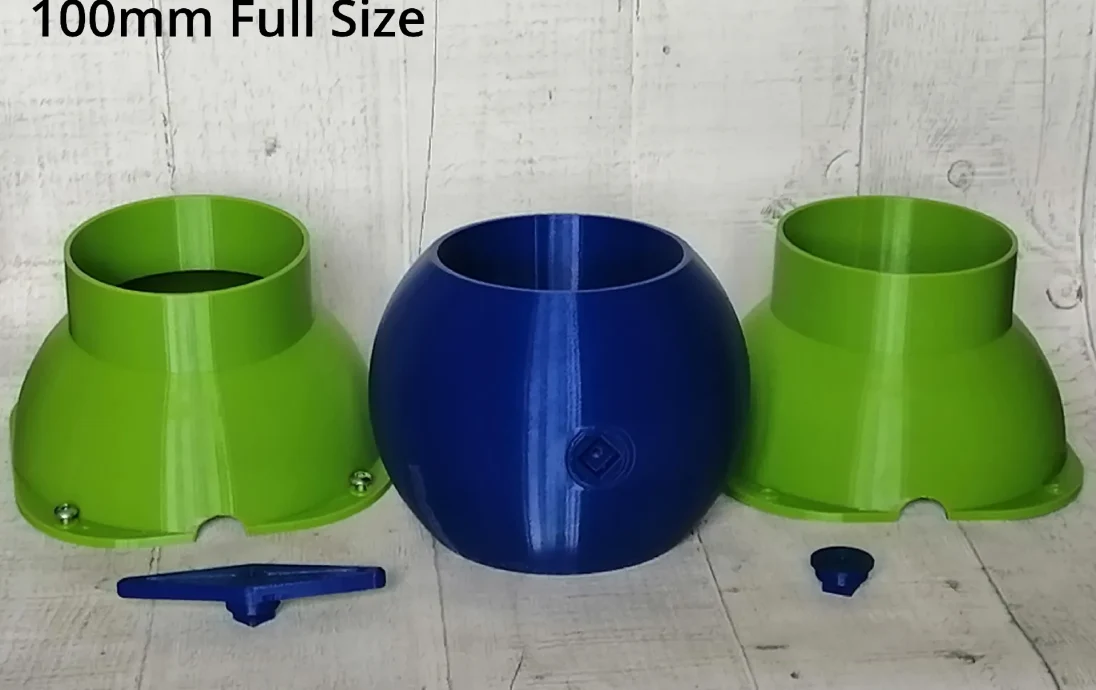

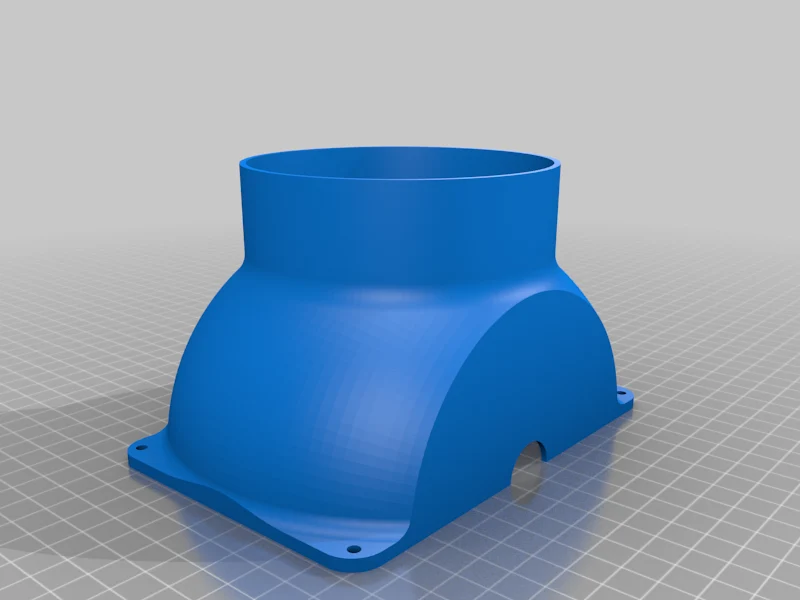

Вам нужно распечатать 2 корпуса, 1 вращатель, 1 подшипник, 1 подшипник рычага и 1 рычаг для каждых ворот, а также кронштейн, если вы хотите его использовать. Полезно использовать цвет рычага, отличный от того, который использовался при печати корпуса, чтобы можно было легко увидеть положение шара (открыто или закрыто).

Обновление 05 февраля 21 февраля

Пожалуйста, ознакомьтесь с комментариями к сообщению Джорджа (zhushengliang) на Thingiverse относительно файлов .step. (вещь: 4705215/комментарии)

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Коссель

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

10%

Нить: Ooznest, {Kodak}, [Ooznest] PLA Pro [кронштейн = PETG] Royal Blue, Midnight Black, [Apple Green], {Orange}.

Недавно я печатал на ASA с камерой с температурой 40°C и парником с температурой 105°C.

Примечания:

Напечатайте ротатор так, чтобы одно отверстие для трубки было обращено к рабочей пластине так, чтобы треугольные выемки для подшипников были обращены вершиной вверх, как на изображении. Площадь контакта с рабочей пластиной очень мала, поэтому я рекомендую использовать козырек, чтобы ротатор оставался на рабочей пластине (я использовал козырек толщиной 6 мм). Затем его необходимо очистить, а шероховатости затереть мелкой наждачной бумагой, иначе вращатель зацепится за корпус.

Пост-печать =============

Очистите поля f
