100 мм / 4 дюйма, незасоряющиеся противовзрывные ворота с шаровым клапаном для сети пылеудаления мастерской

Посмотрите это видео на YouTube, снятое Нильсом Расмуссоном https://www.thingiverse.com/the3dprintingzone/designs, чтобы сравнить производительность этих взрывных ворот с другими коммерчески доступными конструкциями https://www.youtube.com/watch?v=epJ929kZzc4&t=8s&ab_channel=LRN2DIY

Обновление 18 мая 26 г.

Самые последние файлы этого проекта теперь перечислены с усеченным дизайном этих взрывных ворот:

Загрузите его оттуда и следуйте инструкциям по сборке, приведенным ниже.

Обновление 01 января 20 г.

Более компактная конструкция усеченного шара: печать 137790.

Обновление 10 ноября 20 г.

По просьбе Майкла Типмана (WoodFlipWorkshop) добавлены файлы STEP.

У меня есть предыдущие конструкции противовзрывных ворот, которые, как я надеялся, не будут засоряться.

скользящее лезвие 63 мм: печать 137802.

тип дроссельной заслонки

63 мм: печать 137801

100 мм: печать 137799

& Версия этого шарового крана диаметром 63 мм: печать 137795

Это приведенная выше конструкция шарового крана, размер которой изменен для соответствия шлангу/трубке диаметром 100 мм.

В дополнение к печатной нити вам понадобятся 4 коротких болта М5, чтобы скрепить две половинки трубки вместе (я использовал установочные винты с головкой под тор��евой ключ М5 х 10 мм), болт М4 х 20 мм, чтобы удерживать подшипник на шаре, и болт М4 х 25 мм, чтобы удерживать рычаг на шаре. Отверстия в корпусе трубки/шарика, возможно, потребуется просверлить подходящим сверлом — 5 мм с одной стороны и 4,2 мм (для нарезания резьбы под М5) с другой.

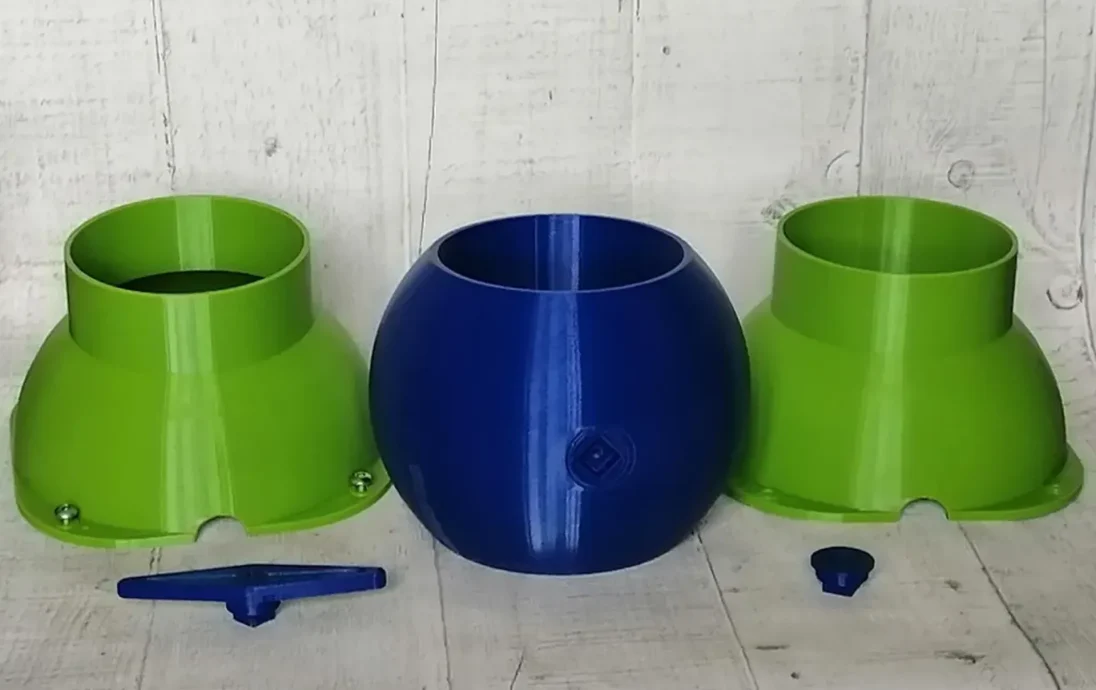

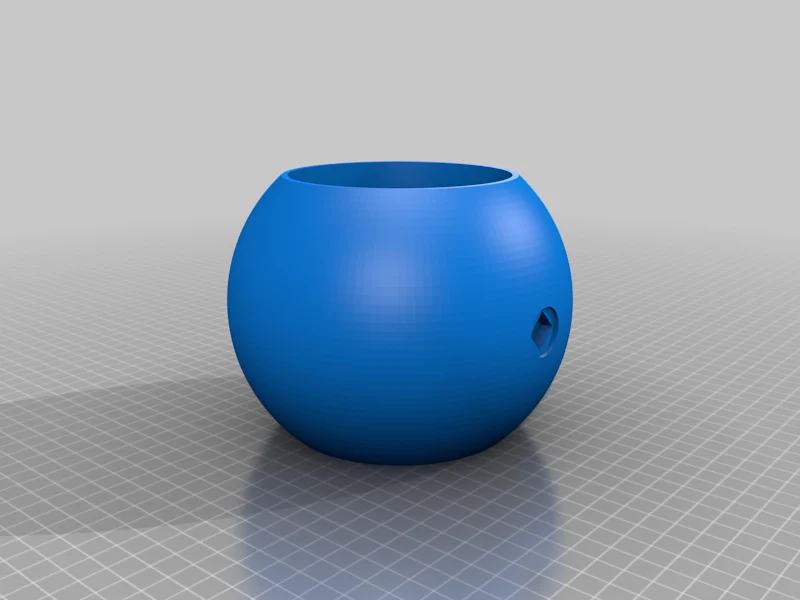

Вам нужно распечатать 2 трубки, 1 шарик и 1 комплект рычагов и подшипников для каждой калитки. Полезно использовать разные цвета для рыч��га и трубки, чтобы можно было легко увидеть положение шара (открыто или закрыто).

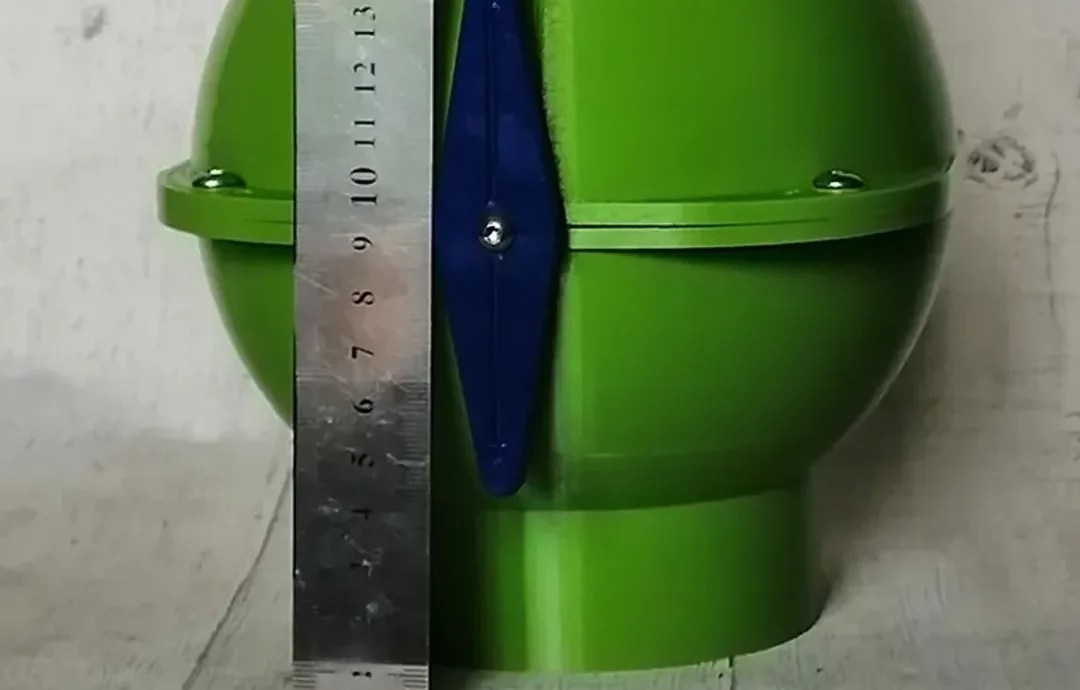

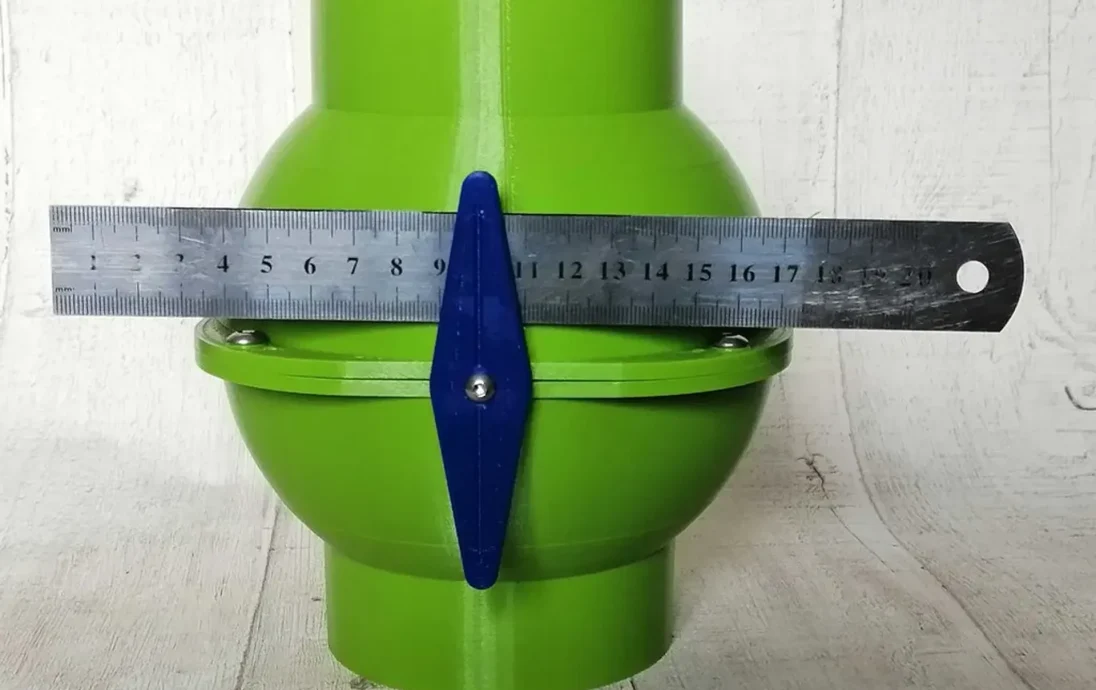

Кстати — он большой!

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Коссель

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,25

Заполнение:

10% (сетка)

Нить: Ooznest PETG Apple Green и Royal Blue

Примечания:

Я напечатал мяч с небольшими полями, чтобы он был прикреплен к рабочей пластине.

Пост-печать =============

Сборка

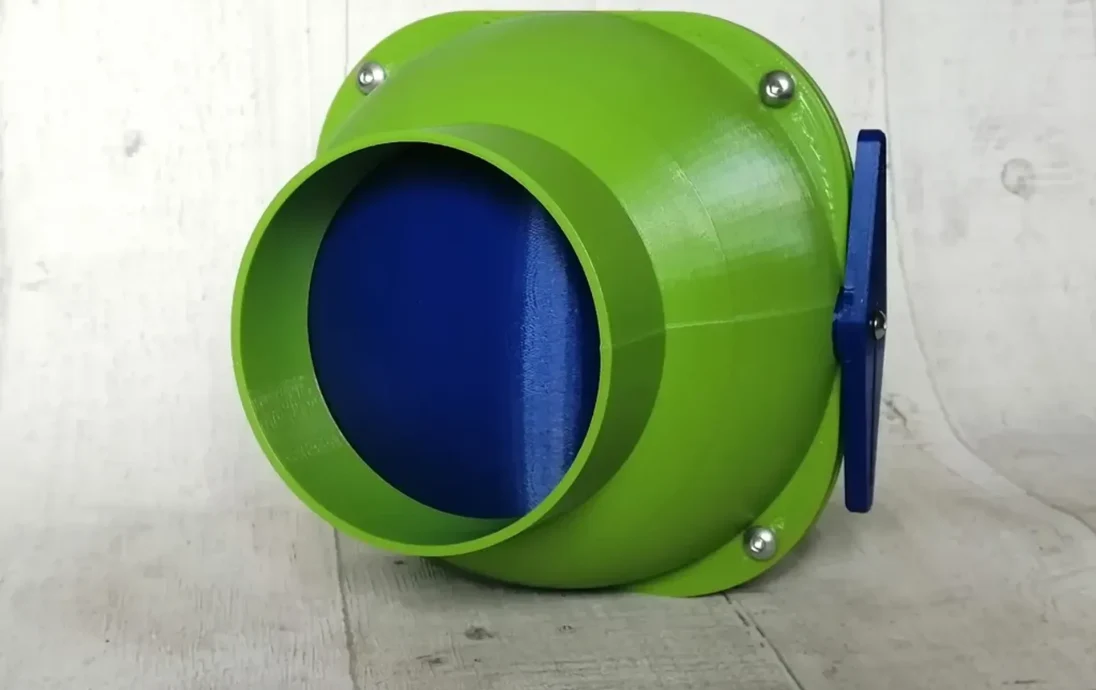

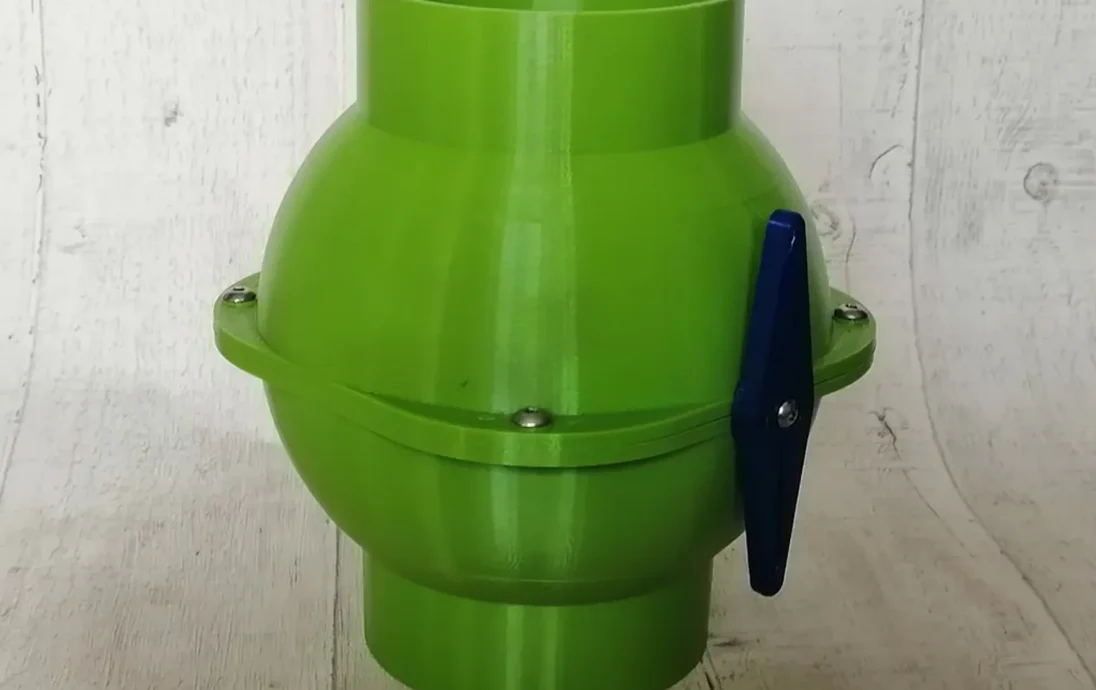

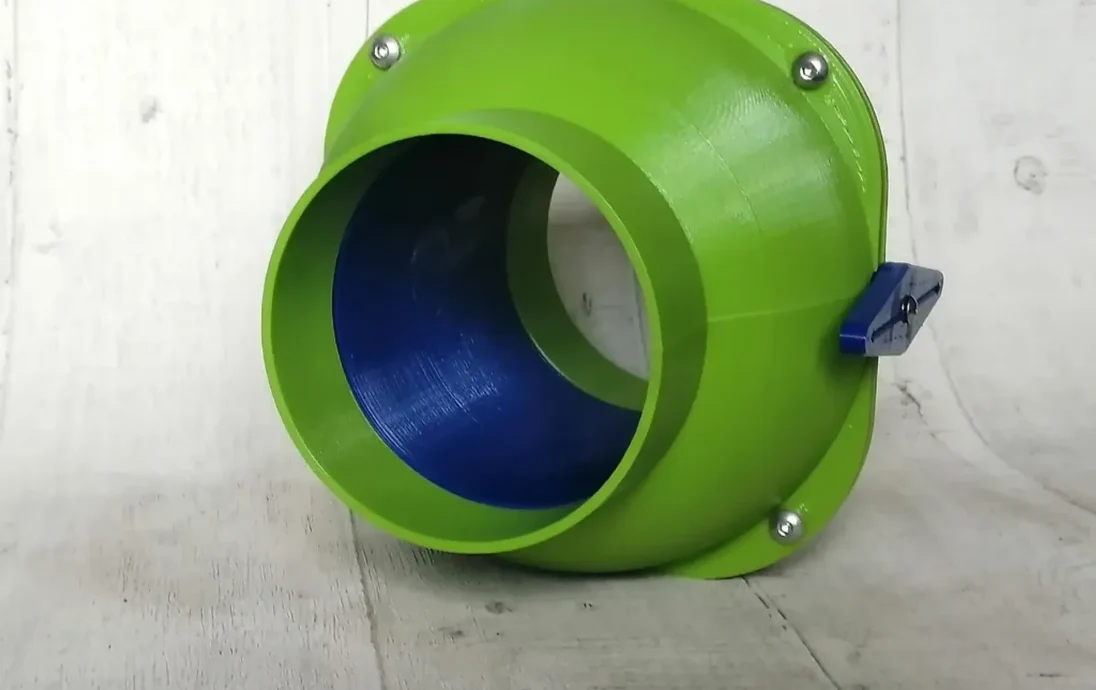

Прикрепите рычаг к квадратному гнезду на одной стороне шара с помощью болта M4 x 25 мм. Я ориентирую его вдоль оси потока, чтобы было видно, открыты ли ворота (вдоль оси) или закрыты (поперек оси).

Прикрепите подшипник к другому квадратному гнезду с помощью болта M4 x 20 мм.

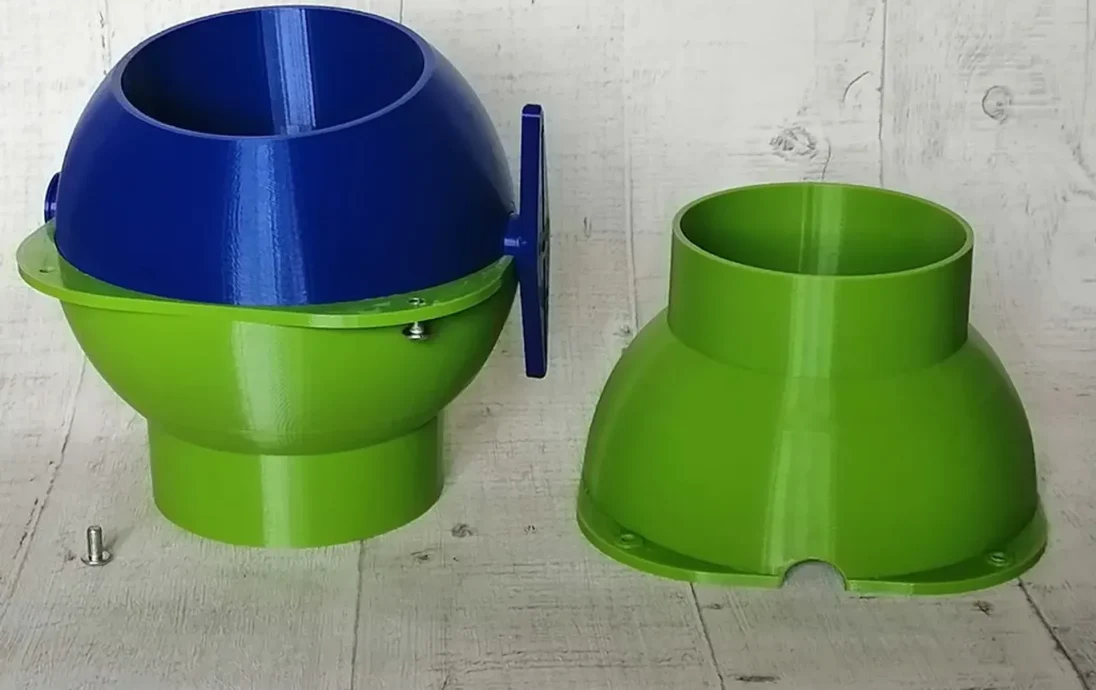

Поместите шар внутри одной трубки, установив подшипник и рычаг в угл��бления.

Наденьте вторую трубку сверху и закрепите ее болтами M5 x 10 мм.

Вы сможете повернуть шар с помощью рычага.
