Улучшенный 3-осевой калибровочный куб

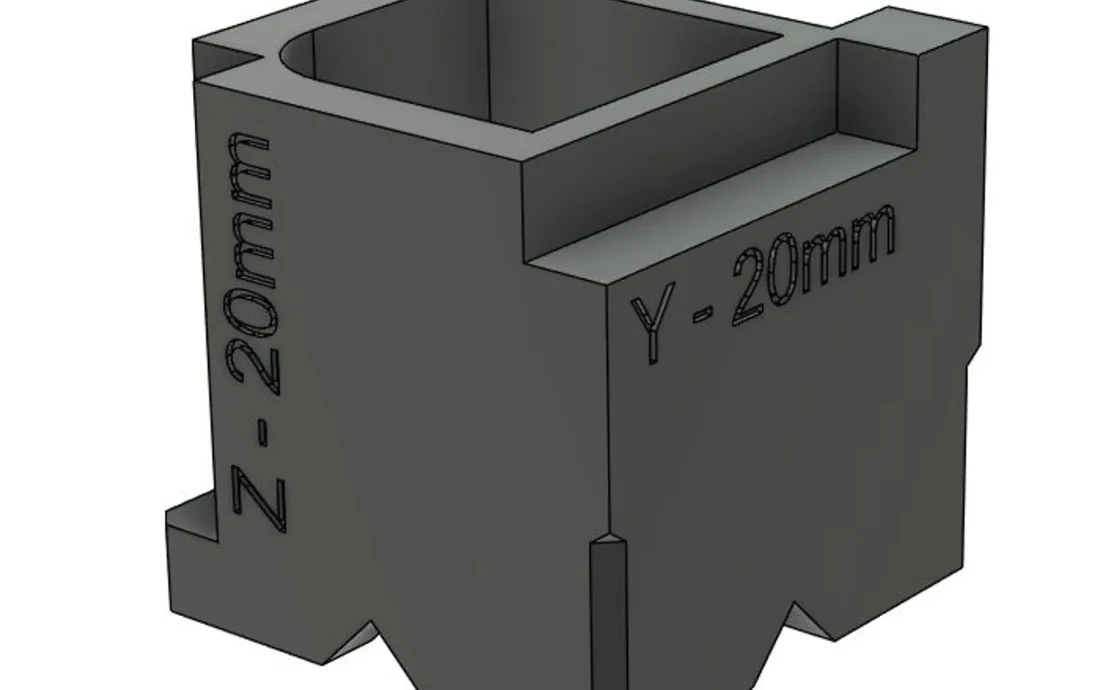

Это прецизионный калибровочный куб XYZ размером 20 мм, который превосходит обычный калькулятор. У типичного калибровочного куба есть две проблемы:
1) Трудно выполнить точное измерение по оси Z, потому что либо у вас есть ошибка из-за сдавливания первого слоя, либо из-за неровной поверхности из-за плота/опоры.
2) Чрезмерная/недостаточная экспозиция/экструзия может привести к небольшому увеличению всех размеров, что является смещением, а не ошибкой масштаба. Когда вы измеряете два внешних края, эта ошибка является аддитивной и ошибочно включается в поправку масштаба.

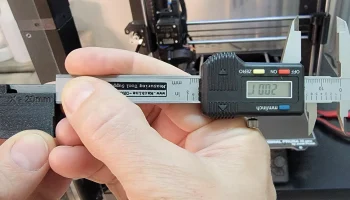

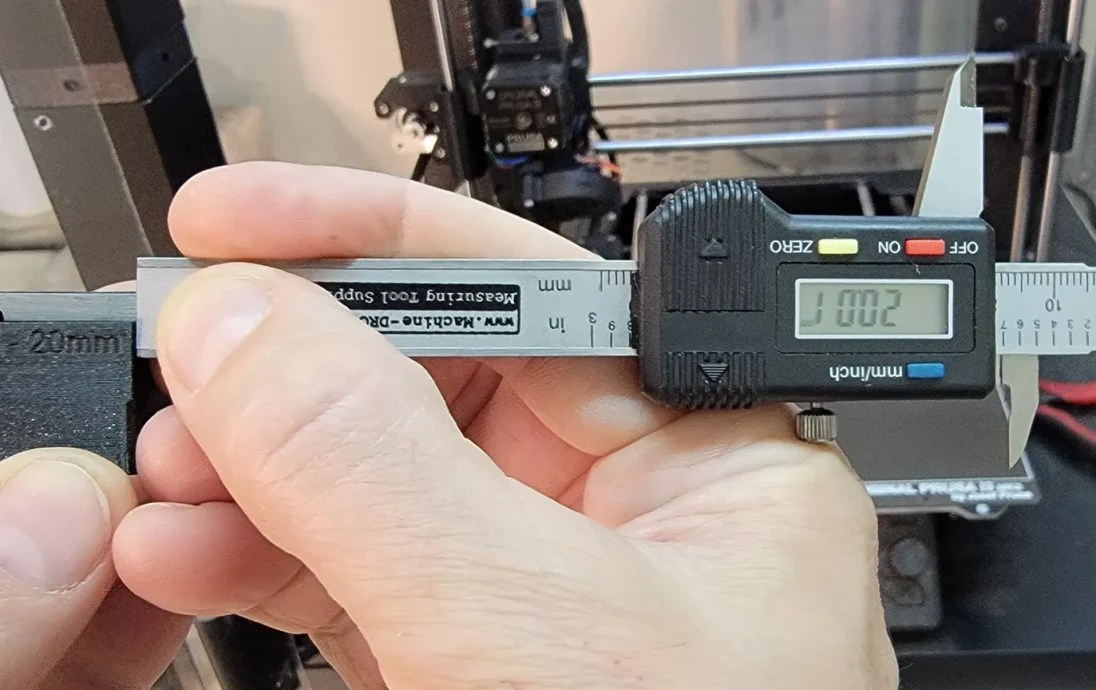

Этот куб решает обе эти проблемы, выполняя измерения с помощью штангенциркуля/микрометра-глубиномера. При измерении с использованием этого устройства вместо губок ошибка передержки устраняется, поэтому ошибка не возникает. Кроме того, опорные поверхности оси Z не касаются станины или каких-либо опор.

Также есть круг диаметром 34 мм, вырезанный в нижних 10 мм, который можно использовать для проверки прямоугольности XY (используя губки для сравнения двух противоположных углов с двумя другими).

Распечатать инструкции
