Настенный кронштейн для аксессуаров Dyson

Это полный ремикс превосходного настенного кронштейна для инструментов Dyson от richieclarkie (https://www.thingiverse.com/thing:4097193).

Мне нужна была более прочная версия, потому что кронштейны с отверстиями для винтов имели угол 90 градусов, что было слабым местом и начало ломаться через пару недель использования.

Я также хотел версию, которая не нуждалась в поддержке.

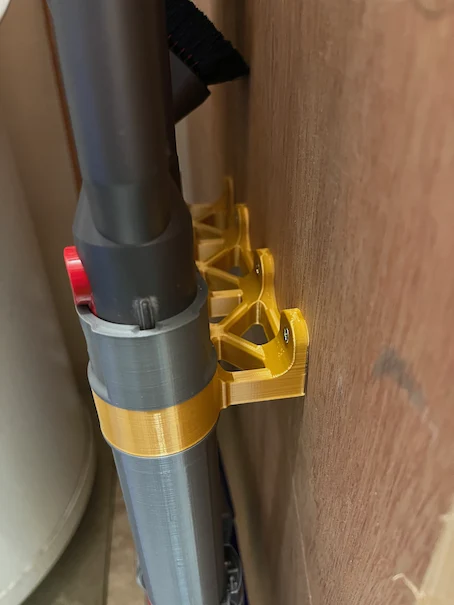

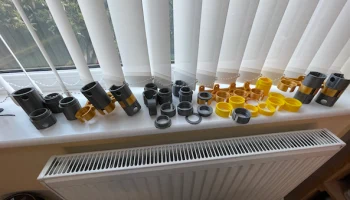

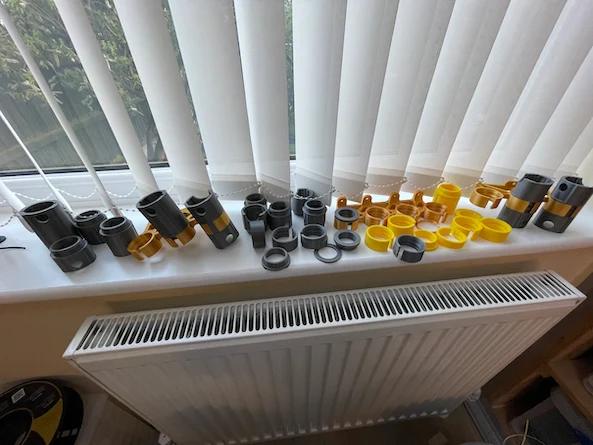

Учитывая, насколько неудобно изменять файлы stl, я создал это с нуля в Fusion 360, используя все те же преимущества дизайна, которые включил Richieclarkie, такие как легко снимаемое опорное кольцо. Как вы можете видеть на одной из фотографий, я просмотрел немало прототипов, чтобы подобрать подходящую модель.

Я также включил файлы STEP, чтобы вам было легче создавать свои собственные ремиксы.

Файлы с зажимами помогают закрыть зазор в передней части кронштейна (обновлено, чтобы соответствовать новой, более прочной конструкции) и благодаря этому выглядят намного лучше.

16 января 2024 г.
V4 — на внешних кронштейнах добавлены дополнительные ребра для придания им большей прочности. Спасибо @WoodBeNice_392957 за подсказку и @TaylinDean_318294 за напоминание об этом! Теперь я сделал более глубокую (дополнительный 1 см) модель кронштейна моделью по умолчанию и удалил старую более короткую версию.
9 января 2023 г.
Загружены дополнительные кронштейны глубиной 1 см для таких инструментов, как небольшой моторизованный инструмент для завивки волос Dyson v15.
6 июля 2021 г.

Эта обновленная версия представляет собой капитальный пересмотр дизайна!

Гораздо более прочная рама со скрещенными распорками для предотвращения провисания.
8-позиционный держатель инструмента для большей гибкости.
Соединительные кольца разных размеров (которые больше не требуют опор). Комбинируйте различные высоты, чтобы найти оптимальную комбинацию держателей инструментов.

Колпачки соединительных воротников для пустых мест, заблокированных другими инструментами

Печать заметок

Ни одна из моделей не требует опор.

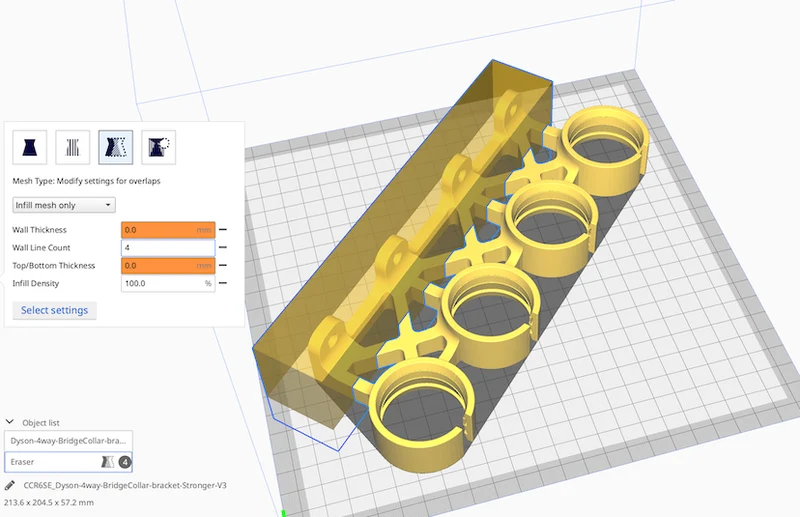

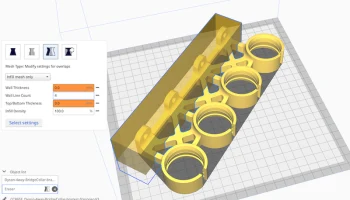

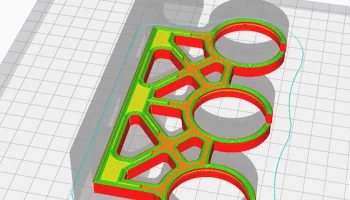

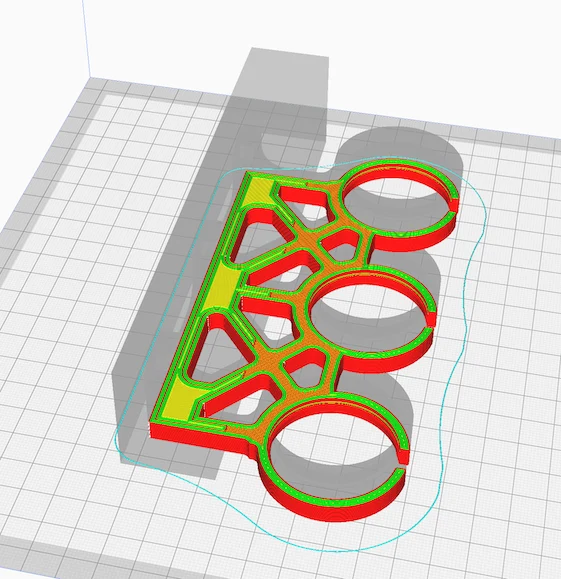

Соединительный кронштейн имеет 60% заполнения и 100% вокруг кронштейнов, которые крепятся к стене (см. здесь руководство по использованию блокировщиков поддержки в Cura и прикрепленный скриншот в качестве примера — https://www.youtube.com/watch?v=su\_m5zV9rvA)
Соединительные кольца напечатаны с заполнением 40 %.

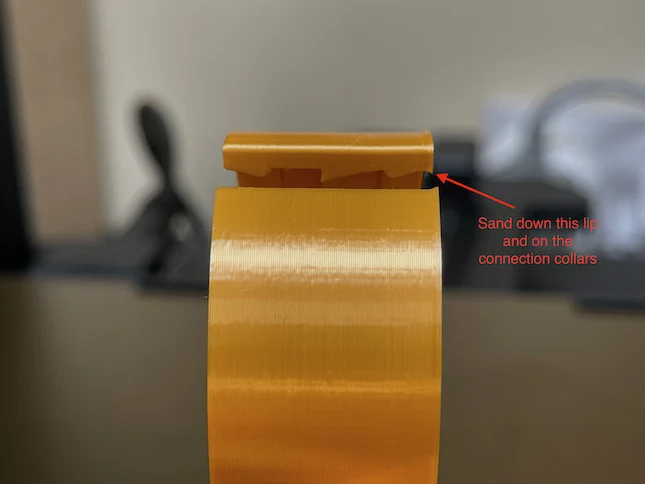

Я спроектировал соединительные кольца и кронштейны так, чтобы они плотно прилегали друг к другу, поэтому, если первые несколько слоев имеют слегка сдавленную кромку или аксессуар не входит в отверстие, вам придется отшлифовать кромку, чтобы она была гладкой на внутреннем крае (см. одно из изображений).
*Не забудьте снять верхнюю опорную планку с соединительного кронштейна (см. рисунок).
Высота слоя 0,2 мм.
Установите положение шва по оси Z на задней части моделей.

Руководство по именам файлов

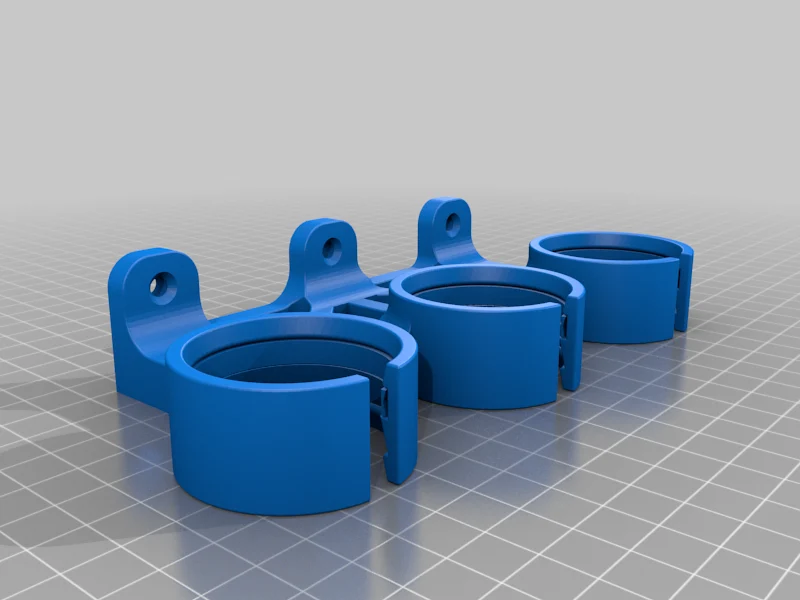

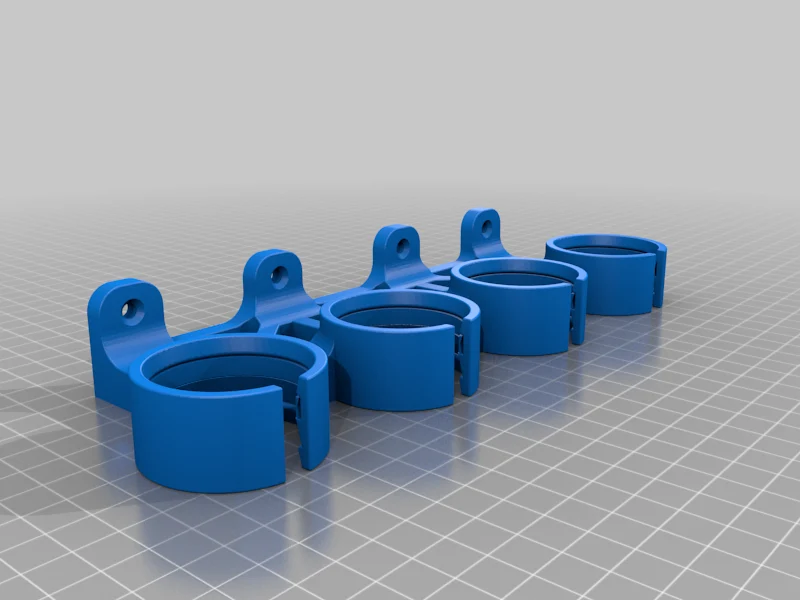

Dyson-3way-BridgeCollar-bracket-Stronger-V3.stl — кронштейн для шести инструментов, крепящийся к стене.

Dyson-3way-BridgeCollar-bracket-Stronger-V3-extra1cmDepth.stl — как указано выше, но с дополнительной глубиной на 1 см для более глубоких инструментов.

Dyson-4way-BridgeCollar-bracket-Stronger-V3.stl — кронштейн для восьми инструментов, крепящийся к стене.

Dyson-4way-BridgeCollar-bracket-Stronger-V3-extra1cmDepth.stl — как указано выше, но с дополнительной глубиной на 1 см для более глубоких инструментов.

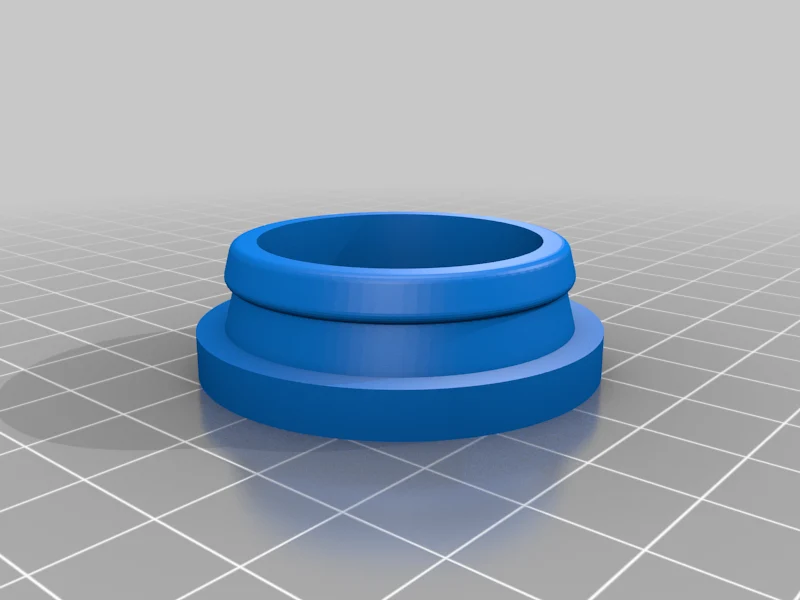

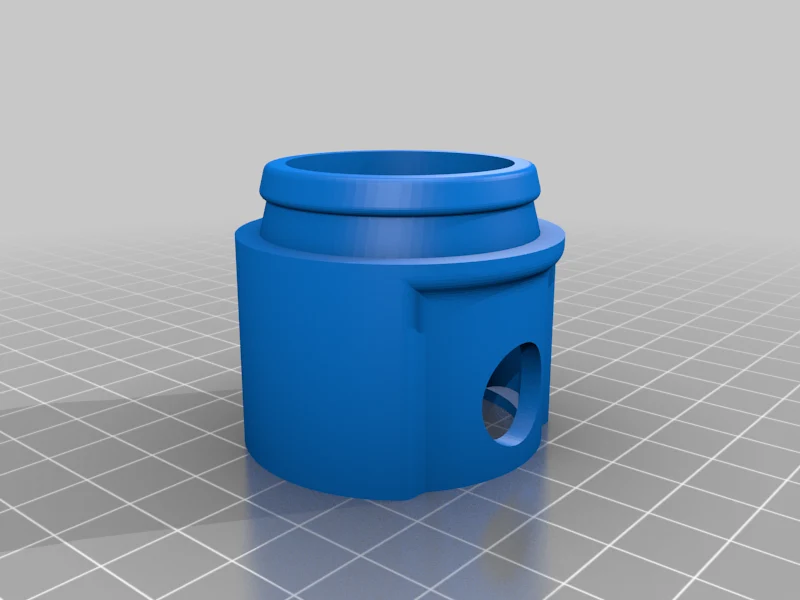

Connection_Collar_V4-Size-30mm.stl — воротник стандартного размера для крепления инструментов Dyson. Доступны различные размеры, длина от кронштейна до конца в мм.

Connection_Cap-V2.stl — закрывает неиспользуемый кронштейн.

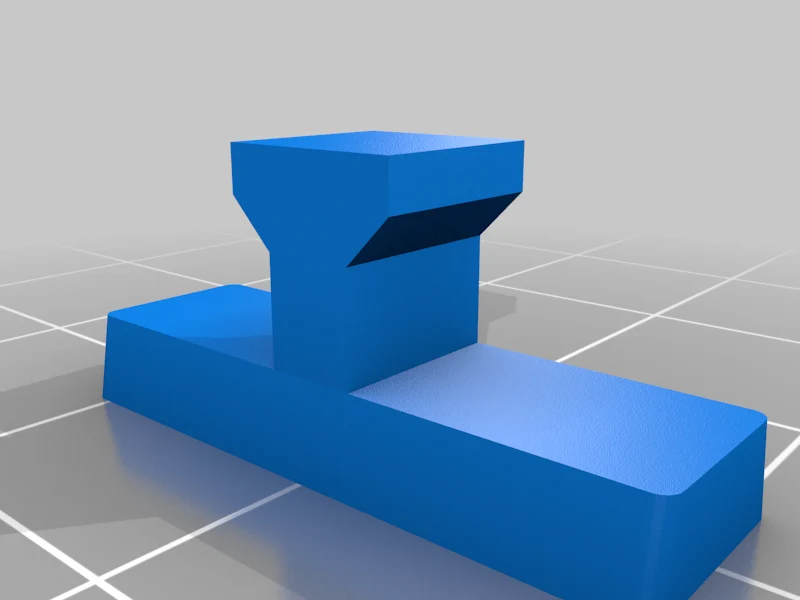

Connection_Clip_V2.stl — зажим, используемый для закрытия зазора/соединения на кронштейне спереди.

Dyson-Single_BridgeCollar-V3.stl — всего лишь один кронштейн для создания собственных конструкций, если хотите.

Существуют версии .step всех упомянутых выше файлов, которые вы можете использо��ать в программах 3D CAD, таких как Fusion 360, Tinkercad и т. д., для создания собственных проектов/версий.

(моя старая версия находится здесь для справки: https://www.thingiverse.com/thing:4889550)

Настройки печати

Принтер:

Creality CR-6 SE

Плоты:

Нет

Поддерживает:

Нет

Заполнение:

40-60%

Нить:
Eyrone PLA Silk Золото и Серебро
