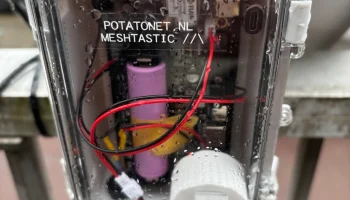

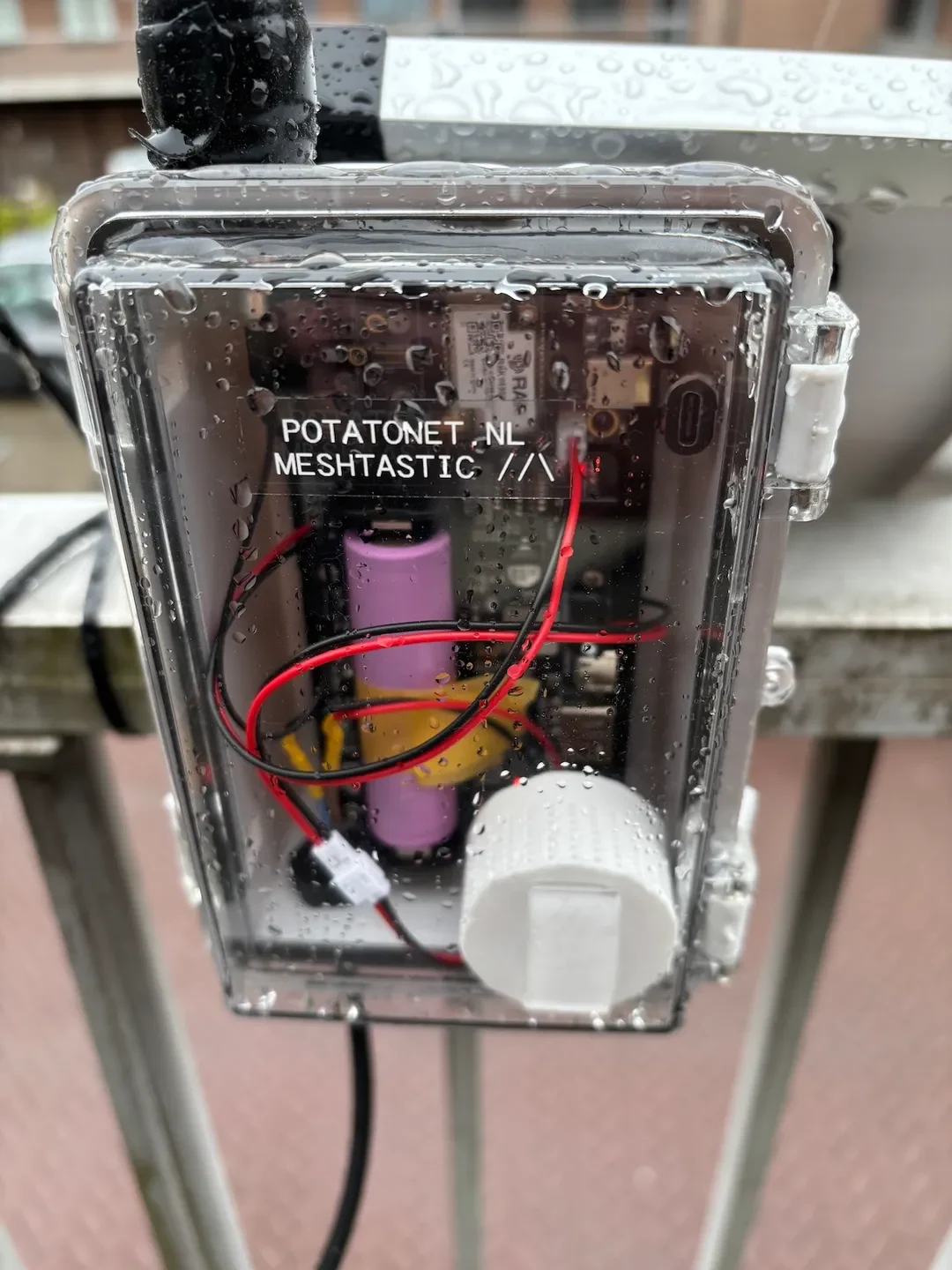

Узел "Картофельная сетка"

Это узел, который я создаю для Potatonet :) Их можно использовать для Meshtastic или других сетей Lora.

Запчасти для покупки

Это обзор деталей, необходимых для построения узла.

Товар

Где взять

Граф

Антенна

Вариант 1:
Амазонка
Вариант 2:
Amazon поставляется с собственным разъемом

1

Электрическая коробка

Амазонка

1

Смещение 2,5 мм

Амазонка

7-8 вставок

Тепловая вставка 1/4 дюйма

Амазонка

2 вставки

Тепловая вставка М2,5

Амазонка

7-8 вставок

Тепловая вставка M4

Амазонка

6 вставок

винт 1/4 дюйма

Амазонка

1

Зажим для мелкой буровой установки

Амазонка

1

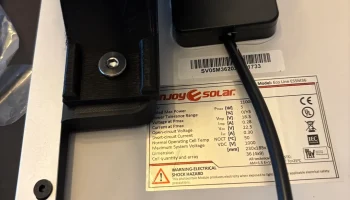

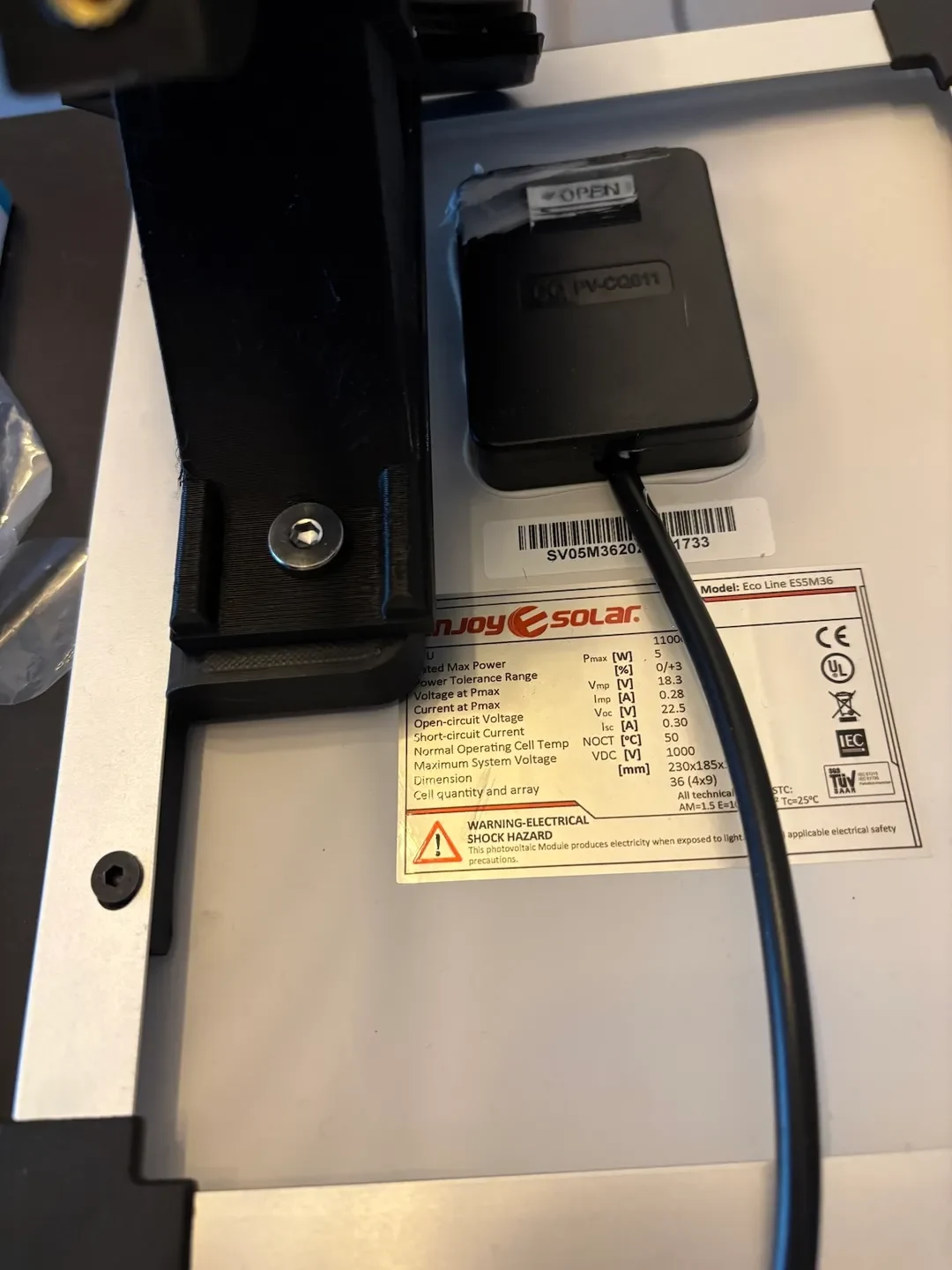

Солнечная панель

Амазонка

1

Разъемы

Амазонка

2 мужчины 1 женщина

угловой разъем usb-c

Амазонка

1

Разъем антенны Ntype для IPEX

Амазонка

1

Гидроизоляционная силиконовая лента

Амазонка

1 рулон (кусок около 10-15 см)

18650 аккумулятор

1

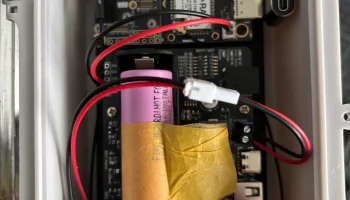

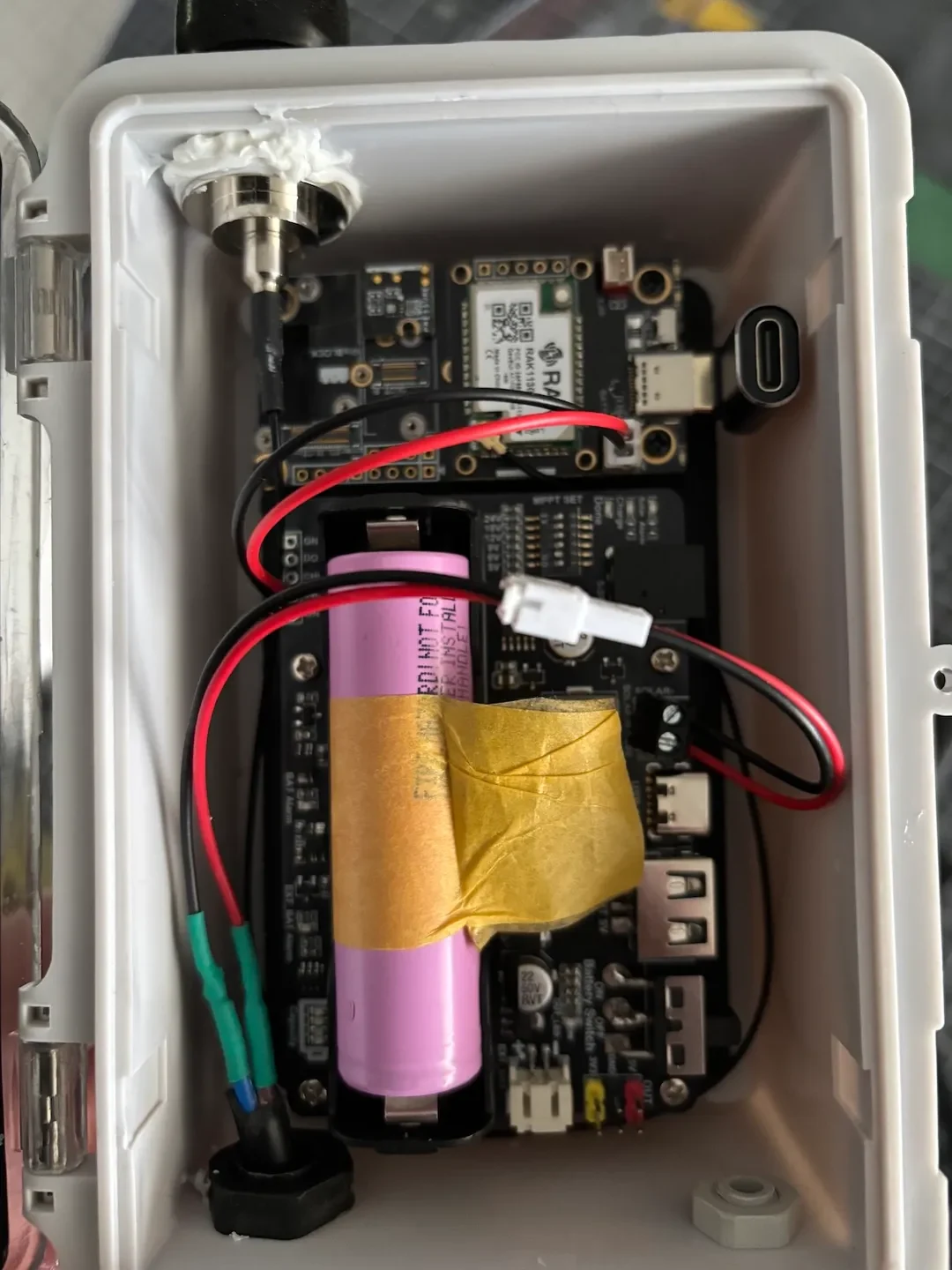

Рак-узел

Ядро:
РАК4631
РАК11310

Плинтус:
RAK19003
RAK19007

Датчик:
РАК1902

Винты М4

Амазонка Короткая
Амазонка дольше

2 коротких
6 длинных

Водонепроницаемый клапан давления

Амазонка

1

Кабельный ввод

Амазонка

1

��озможно, вам понадобится разъем sma to ipex в зависимости от разъема, который вы получаете для своей антенны.

Вам также понадобится защищенный от атмосферных воздействий кабель питания, герметик, паяльник и адаптер для термофиксации.

Видео сборки

Видео сборки выложу позже. Мне просто нужно было это сделать, чтобы люди, которые просили об этом, могли начать печатать :)
